就像最 近十年智能手機的發展一樣，其他不斷增長的市場也要求縮小的外形尺寸以及更多的功能和便攜性。細分無人機市場在迷你型和微型無人機呈現出增長。我們看到助聽器或耳機市場的顯著增長，提供語音識別、接近傳感器、噪聲消除和高保真度。小藍牙音箱適合掌上使用。手表外形的用于健身和醫療的可穿戴設備是不斷增長的細分市場，為物聯網（IoT）的大數據分析增加輸入。鋰電池是這些小外形應用的主要選擇，因其較高的比能量（Wh／kg）、較低的成本和靈活的形狀因數，所有這些都推動對更小鋰電池充電器的需求。安森美半導體擁有領 先行業的鋰電池充電器技術，占位極小，可移植到更小的充電尺寸中。
鋰電池CC／CV充電曲線：

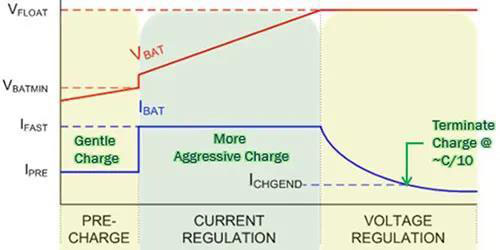

鋰電池通常有恒流（CC）／恒壓（CV）充電曲線，如圖1所示。從左到右，一個空的電池開始輕度充電（C／5）充電或“預充電”。如果在接近空電量時電流過多，鋰離子會過早老化。一旦電池電壓升至VBATMIN（鈷通常為3．6V），便可以安全進入CC模式，電池數據表中規定了最 大允許充電電流（1C）。這可最 大程度地延長充電時間（TTC）。當電池電壓再次達到數據表中規定的VFLOAT或電池最 大電壓時，充電器便進入CV模式。CV模式鉗制電壓，并且當電池接近充滿電時，進入電池的電流自然會逐漸減小。最 終，隨著逐漸減小的電荷，電流接近C／10至C／20，充電器終止充電。
圖1
VFLOAT、VBATMIN、IPRE和IFAST的值可在電池數據表中找到。許多鋰電池充電器都需要一個配套處理器經由I2C對其內部寄存器進行編程，以產生圖1所示的CC／CV充電曲線。安森美半導體的FAN54120獨立的鋰電池充電器自動執行圖1所示的CC／CV充電曲線，無需任何I2C寄存器或固件。這省去了配套處理器，從而降低了成本、空間和復雜性。它開箱即用，減少了上市時間。因為沒有固件，所以FAN54120防篡改，這是對安全敏感的應用如醫療或IoT的另一個優勢。
FAN54120獨立充電器的外形尺寸極小。現在采用2mmx2mmDFN封裝發貨，不久后將發布1．36mmx0．76mmWLCSP封裝。
圖2
FAN54120500mA獨立的線性充電器：

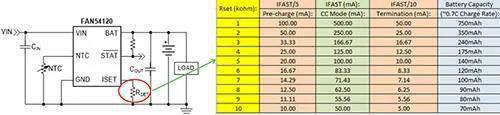

FAN54120以一個外部rset電阻為基準（圖3），以在各種電池容量（圖3，藍色列）下自動產生圖1的CC／CV充電曲線。例如（圖3），如果電池可處理500ma 的最 大電荷，選擇1krset（IFAST＝500mA），F(xiàn)AN54120將以100mA（IFAST／5）自動預充電，過渡到500mA（IFAST）的CC模式，然后在50mA（IFAST／10）終止充電，電池容量750mAh。
圖3
對于較小容量的鋰電池如140mAh（圖3），使用5Krset電阻可產生20ma 的預充電，100ma 的CC模式充電電流，以及10ma 的充電終止電流。
FAN54120采用一個外部NTC支持JEITA“安全充電”溫度。FAN54120最 高可承受28V的輸入電壓，可在高達6V的輸入電壓下工作，并具有僅150nA的世界 級靜態電流。這確保FAN54120在兩次充電間不會使電池過放電。最 后，F(xiàn)AN54120提供0．5％的CV精度，防止了較便宜的耐受＋50mV的電池保護電路的意外過壓保護（OVP）跳閘。
市場和應用包括耳機、可穿戴設備、藍牙音箱和耳機、IoT設備、迷你和微型無人機、攝像機、電子煙、玩具和游戲機。
耳塞座充應用框圖
耳塞座充的典型電池容量在270mAh至550mAh之間，這恰恰是FAN54120的最 佳點。

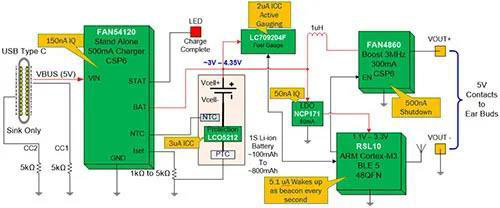

圖4的框圖顯示了FAN54120直接從USB接收5VVBUS（不一定是USBTypeC），其中CC1和CC2上的5kΩ下拉電阻通知連接的電源這是有效的接收器。LC709204執行電量計量，并由RSL10藍牙低功耗（BLE）進行配置。RSL10每秒與電話應用程序通信并喚醒以了解是否已安裝耳塞（BLE：RSI），然后啟用FAN48605V升壓。未安裝耳塞時，可降低升壓電流消耗。
圖4
假設一個充滿電的500mAh電池，上述座充的充電間隔將大于5年，因為安森美半導體的低功耗產品性能好。
