中國儲能網訊：日前，聯合國國際電信聯盟（ITU）電信標準化部門第五研究組（ITU-T SG5）提交關于支持IMT-2020（5G）可持續供電解決方案建議（No. L.1210）“Sustainable power-feeding solutions for 5G network”獲得批準并發布，清華大學電機系慈松教授團隊聯合中國信息通信研究院中國泰爾實驗室共同提交的“數字儲能系統解決方案”獲該標準采納。ITU L.1210標準致力于解決5G網絡功耗給現有供電系統帶來的挑戰，從通信供電系統基礎設施、備電容量、網絡化運維等方面，提出了5G網絡演進中支持簡單、智能、綠色的數字化、網絡化能源部署的解決方案與規范建議。
那么，究竟什么是高大上的“數字儲能系統”呢？通過清華大學慈松教授在《全球能源互聯網》（Vol. 1 No. 3）發表的研究綜述《數字儲能系統》一起了解一下吧。
一、“數字儲能系統”解決什么問題？
現有儲能系統本質上是模擬系統，其核心特征為模擬連續的能量流，并且儲能系統中模擬能量流和數字信息流是在不同時空尺度上相互獨立存在和運行的，缺乏能量流與信息流相同尺度上的深度融合。以目前發展速度最為迅猛的電池儲能系統為例，由于缺乏能量流和信息流在相同時空尺度上的互動和管控，會出現系統“短板效應”，進而極大影響了電池儲能系統的性能。
通過能量信息化技術促進儲能系統技術與信息技術的深度融合，實現儲能系統的數字化和軟件定義化，進而與云計算和大數據等互聯網技術緊密融合，實現儲能系統的互聯網化管控，提高儲能系統運維的自動化程度和儲能資源的利用效率，充分發揮儲能系統在能源互聯網中的多元化作用。
二、能量信息化
傳統能源系統需要實現從模擬系統到數字系統的轉變，即需要在物理上把模擬能量流進行離散化和數字化，將能量轉化成與計算資源、帶寬資源以及存儲資源一樣，進行靈活的管理與調控。
在數字化電池能量交換系統中，模擬能量流被以網絡化連接的高頻MOSFET電力電子開關離散化成為時間序列上的“能量片”（energy slice），離散化后的“能量片”上附加其他信息數據，如電池資產的所有者、電池電荷狀態、電池健康狀態等信息。通過采用程序控制的電池網絡控制器對來自不同電芯的“能量片”進行重組和優化，去除電池能量產生和使用過程中的不確定性和非線性，徹底屏蔽了電池物理和化學上的差異性，克服短板效應，進而提升了電池儲能系統性能，可重構電池網絡對電池管理技術的范式創新原理圖如圖1所示。

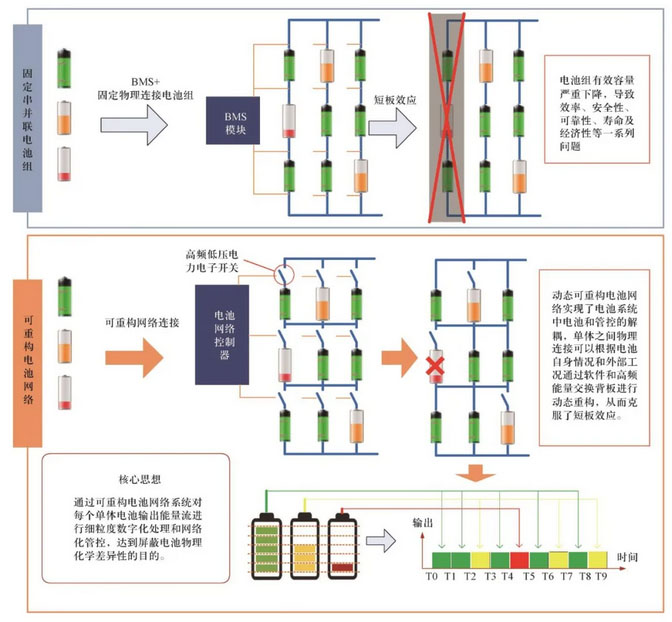

? 圖1 可重構電池網絡對當前電池管理技術的范式創新原理圖
三、基于可重構電池網絡的數字儲能系統架構
3.1 動態可重構電池網絡
動態可重構電池網絡是數字儲能系統的核心單元，其架構如圖2所示。在動態可重構電池網絡單元中，通過電池能量交換背板對每個電池單體或模塊的電流、電壓和溫度等信息進行實時測量，電池網絡控制器可以在線精確估算電池的的健康狀態（SOH）和荷電狀態（SOC）等狀態信息，然后分析形成電池網絡拓?fù)涞淖顑?yōu)控制策略，最后通過電池能量交換背板實現當前時刻最優電池網絡拓?fù)洹?

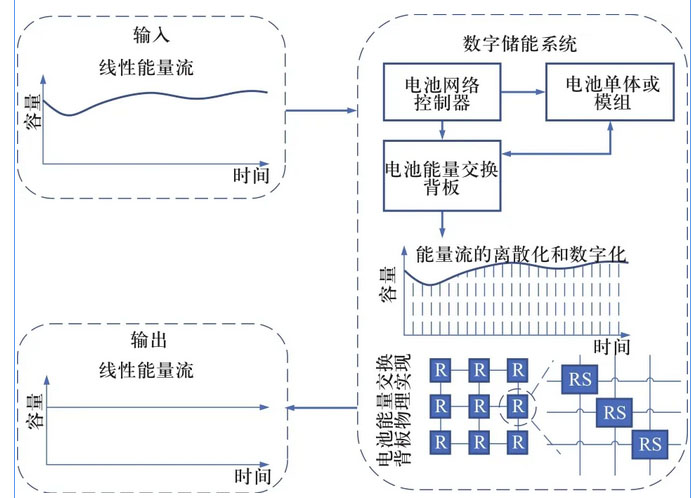

? 圖2 數字電池儲能系統架構
傳統電池管理系統（battery management system，BMS）與電池能量交換系統的比較如圖3所示。由于在可重構電池網絡中電池單體或模塊之間的串并聯拓?fù)淇筛鶕?jù)電池運行狀況、負載需求、安全閾值等條件進行細粒度動態重構，實現了模擬電池能量流的離散化和數字化，從理論上解決了電池系統的短板效應問題，因此極大提升了電池系統的有效容量、循環壽命、安全性和可靠性。

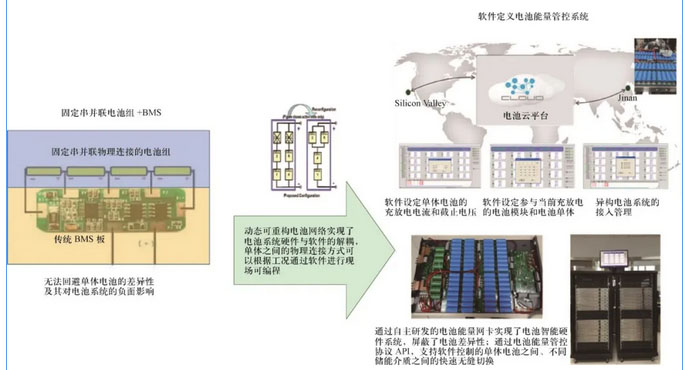

? 圖3 傳統電池管理系統與電池能量交換系統的比較
3.2 軟件定義數字復合儲能系統
在能源互聯網中，不同性質的能量存儲介質適用于不同儲能應用需求?；谀芰啃畔⒒夹g(shù)，可以針對不同儲能應用需求，將多種物理化學性質迥異的儲能介質進行數字化混用，實現一套物理儲能系統同時滿足多種儲能應用需求，實現儲能系統的價值最大化。值得指出的是，軟件定義數字復合儲能系統可以從根本上解耦電池系統應用需求與電池單體物理化學特性，在系統應用層面上打破對當前電池應用依賴于電池單體能量密度和功率密度的迷思。為了方便讀者理解這個概念，圖4表述軟件定義數字復合儲能與信息存儲體系的對照邏輯關系。

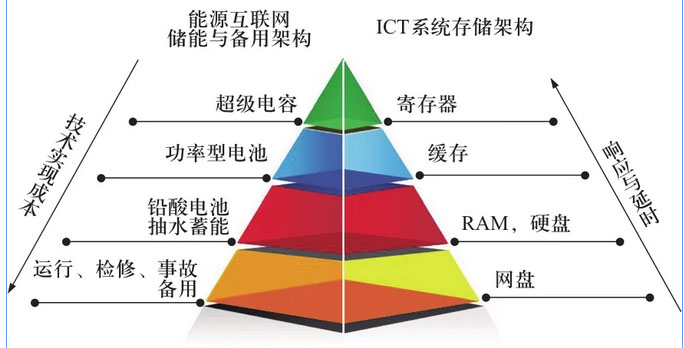

? 圖4 軟件定義數字復合儲能與信息存儲體系的對照邏輯關系
3.3 電池能量管控云平臺
電池能量管控云平臺的實質是將原來高度耦合的一體化電池硬件通過標準化、抽象化（虛擬化）等信息技術手段解耦成不同的物理子系統，進而圍繞這些物理子系統建立虛擬化軟件層，通過定義應用編程接口（API）的方式實現原來硬件系統才提供的功能。通過管理控制軟件，系統可以自動地進行硬件資源的部署、組合、優化和管理，為應用提供高度靈活性的服務。
四、數字儲能系統的應用
4.1 面向數據中心的軟件定義數字儲能系統
通過采用電池能量交換系統，與中國移動聯合研發了數據中心和基站機房的分布式數字儲能供電系統，實現了備用供電系統的數字化和互聯網化能量管控。與傳統模擬備用供電系統相比，數字電池能量交換系統可以對備用供電系統中的電池單體輸出模擬能量流進行微秒級的離散化和數字化處理和管控，通過毫秒級的電池網絡拓?fù)鋭?dòng)態重構保證了每一個電池單體不過充不過放，并且在微秒級隔離故障電池單體，從而極大提升了備用電池供電系統的有效容量、效率、安全性、可靠性和可維護性，顯著提升了備用電池儲能系統循環壽命。

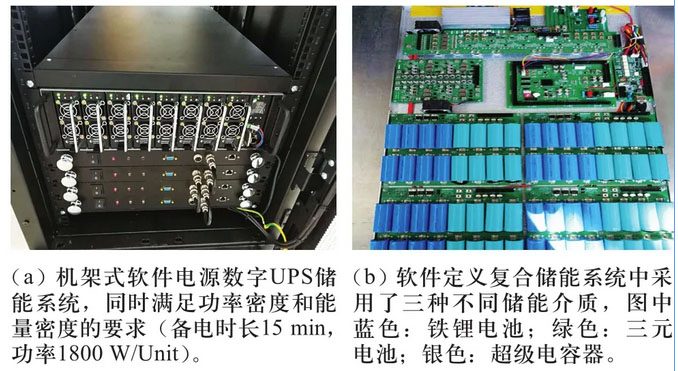

? 圖5 軟件定義數字UPS系統（與中國移動設計院聯合研發）
4.2 面向退役動力電池梯次利用的數字儲能系統
退役動力電池梯次利用在性能評估、分選成組、集成管控、安全與經濟性、商業模式等方面有著大量原理性和技術性問題需要研究與解決。數字無損梯次利用方法無需將電池進行單體層面的拆解、精選和重組，通過可重構電池網絡對退役的電池單體或焊接在一起的低壓電池模塊進行簡單電氣和外觀粗選及柔性重構。通過數字電池能量交換系統，可以實現退役動力電池單體或模塊的精準充放電均衡和微秒級故障電池精準隔離，同時對電池進行“邊用邊測邊管（on-the-go）”式的實時狀態量測和性能分析，實現基于可重構電池網絡的數字化梯次利用退役動力電池電、熱及安全管控。（目前，該技術已應用于國家電網、南方電網、中國鐵塔、安徽國軒、天津力神多個應用示范項目。）

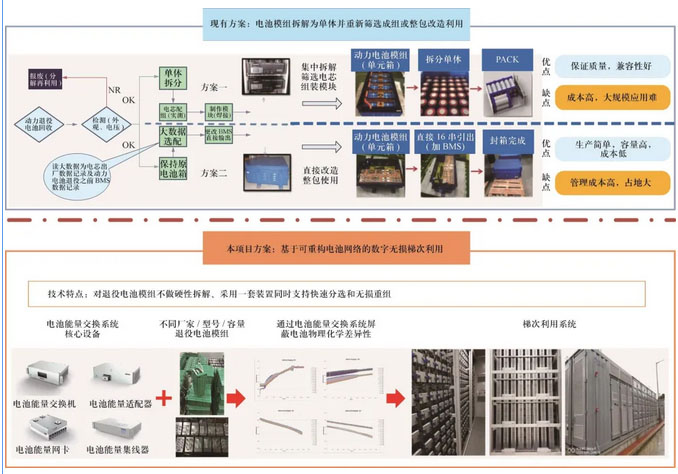

? 圖6 傳統梯次利用與數字無損梯次利用的比較
