沈依婷，張菁，武鵬
上海工程技術大學
引文信息
沈依婷, 張菁, 武鵬, 等. 含電動汽車的配電網雙重不確定性網架規劃方法[J]. 中國電力, 2020, 53(4): 139-146.
SHEN Yiting, ZHANG Jing, WU Peng, et al. Bi-uncertainty network frame planning method for distribution network with electric vehicles[J]. Electric Power, 2020, 53(4): 139-146.
研究背景
規?；碾妱?dòng)汽車充電負荷在時間和空間上存在一定隨機性，與一般負荷疊加后，將改變配電網架整體潮流分布，對配電網架的規劃和運行產生重要影響。隨著分布式電源、柔性負荷、電動汽車等可控設備接入數量的持續增加，配電系統日趨復雜，配電網架規劃過程中往往存在多種不確定因素。現階段，大部分配電網架規劃方法常將這些不確定因素處理成單一不確定性，方便模型求解。然而，將所有不確定因素處理成單一不確定性模型具有一定局限性，應根據其特點和規律的不同，選擇合適的不確定模型進行建模，因此，需要研究一種能夠同時考慮多種不確定性因素的配電網架規劃方法。
論文所解決的問題及意義
本文建立含電動汽車的配電網雙重不確定性網架規劃模型，綜合考慮電動汽車充電負荷的隨機不確定性和一般負荷的模糊不確定性并存的情況，解決傳統不確定規劃模型僅考慮單一不確定性類型導致的模型適應性差的問題。模型以配電網架規劃期內固定投資和網損費用之和最小為目標，采用帶有隨機和模糊參數的混合機會約束，處理支路功率約束和節點電壓約束。提出基于模糊隨機模擬的潮流計算方法和遺傳算法求解模型，使用25節點配電網算例系統對本文方法進行檢驗。
論文重點內容

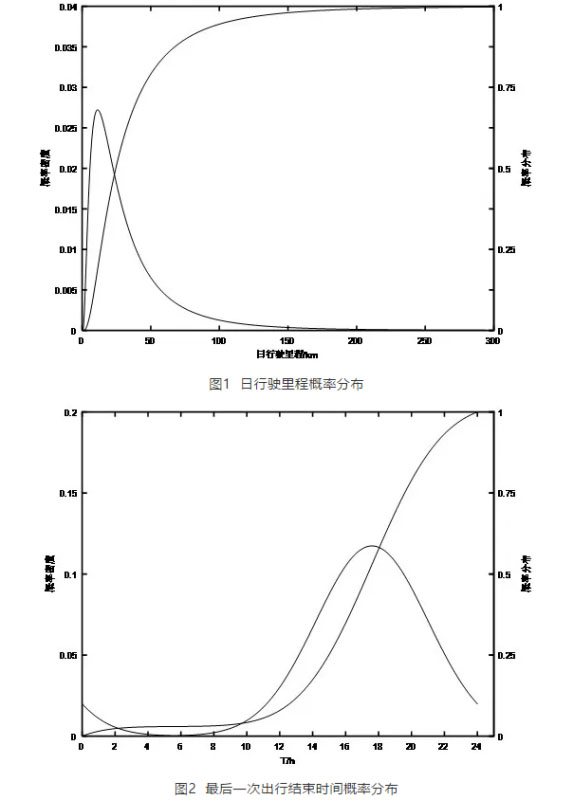

根據2001年美國國家公路交通安全管理局(nation household travel survey, NHTS)的調查結果,電動汽車的日行駛里程S和最后一次出行結束時間T近似服從對數正態分布和正態分布，統計結果和擬合曲線如圖1—2所示。
通過擬合曲線可以得到電動汽車的日行駛里程S和最后一次出行結束時間T的概率密度函數，再結合電動汽車充電時長估計算式，可以推導出單臺電動汽車的充電負荷概率分布，基于蒙特卡羅模擬方法求得一天24個小時單臺電動汽車充電負荷的期望值和方差，并由中心極限定理可得某時刻N(yùn)臺電動汽車總體充電負荷的概率模型。一般負荷的模糊不確定性采用梯形模糊數進行表述。
含電動汽車的配電網雙重不確定性網架規劃模型考慮了電動汽車充電負荷的隨機性和一般負荷的模糊性，以網架規劃年固定投資成本和網損費用之和最小為目標函數，考慮了功率平衡約束、電壓約束、潮流約束和連通輻射性約束，并在約束條件以一定置信水平成立的前提下，極小化總費用的樂觀值。
模型求解采用遺傳算法作為總體框架，系統約束檢驗和目標函數約束處理采用模糊隨機混合模擬進行求解。采用25節點算例進行驗證，系統拓?fù)鋱D如圖3所示。

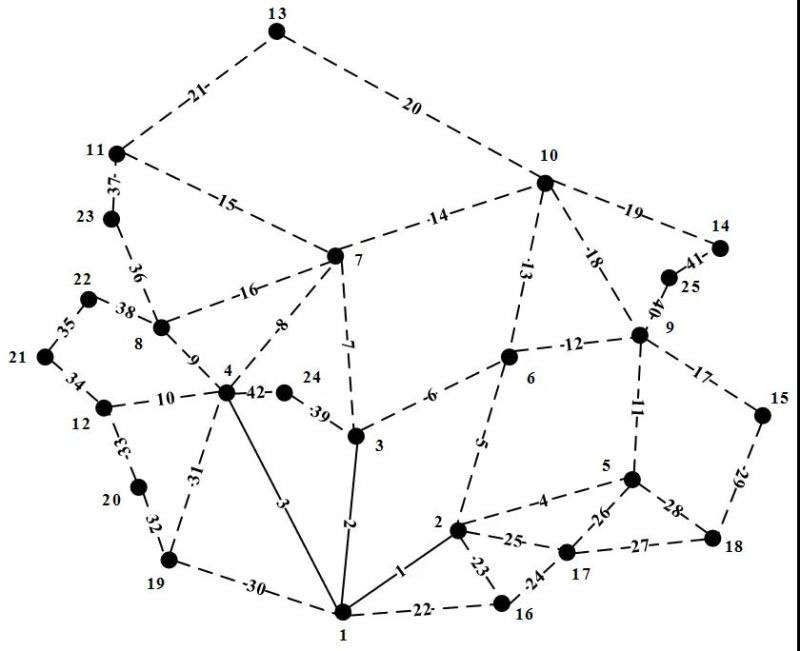

圖3 25節點系統配電網架現狀和待選線路
設目標函數的隨機置信水平β1和模糊置信水平β2分別為90%和95%，不同隨機置信水平α1和不同模糊置信水平α2下的最優函數值如表1所示。

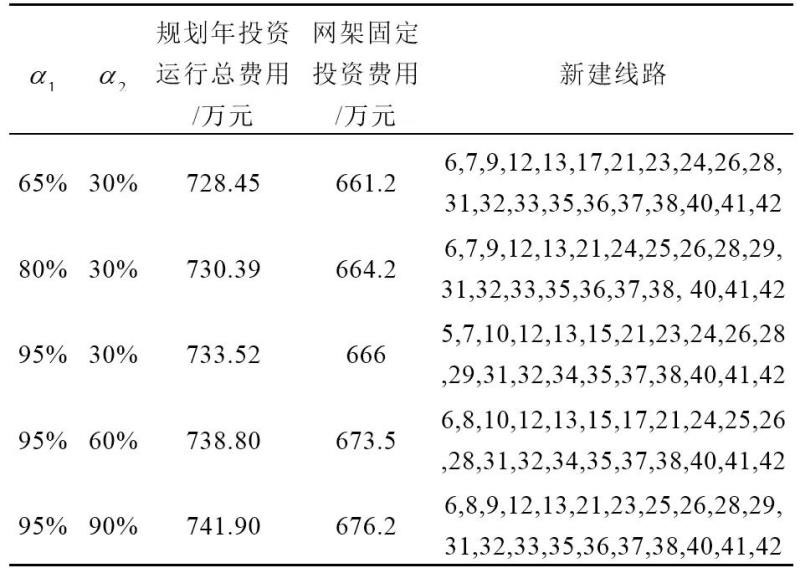

表1 不同置信水平下的目標函數
由表1結果可知，模糊置信水平和隨機置信水平的變化都會影響配電網架規劃的結果。當模糊置信區間水平一定時，隨機置信水平α1的大小反映隨機約束的滿足概率。α1越大，支路功率和節點電壓越限的概率越小，對應網架的可靠性就越高，相應的網架固定投資和網損總費用也越高；α1越小，支路功率和節點電壓越限的概率越大，對應網架的可靠性就越低，相應的網架固定投資和網損總費用也越低。另外，隨機置信水平也反映了最優網架對電動汽車充電負荷不確定性的適應程度，當α1較大時，表示最優網架對電動汽車充電負荷不確定性的適應程度較強；反之，適應性程度較弱。
當隨機置信區間水平一定時，模糊置信水平的大小反映一般負荷的模糊不確定程度。α2越大，一般負荷的模糊截集區間越小，由可能性理論可知，問題的可行域?qū)⑹湛s，即網架的投資費用將升高，但網架運行風險將降低；α2越小，常規負荷的模糊截集區間越大，由可能性理論可知，問題的可行域?qū)U(kuò)大，即網架的投資費用將降低，但網架運行風險將升高。
綜上所述，網架投資費用和運行風險是一對相互博弈的量。在實際規劃過程中，應綜合考慮投資費用和系統安全性的關系，合理設置不確定性約束的置信水平，協調系統經濟性和安全性的關系。
研究結論
（1）建立同時含有模糊變量和隨機變量的混合機會約束配電網架規劃模型，提出混合模擬的遺傳算法求解該模型；
（2）模型引入模糊和隨機混合機會約束來處理支路功率約束和節點電壓約束，通過設置不同類型不確定性約束的置信水平，達到平衡投資運行費用和運行風險之間的關系；
（3）算例分析表明，隨機置信水平越高，系統越限概率越小，網架可靠性越高，對電動汽車充電負荷不確定的適應程度較強，相應的網架投資和運行總費用也較高；模糊置信水平越高，一般負荷的模糊截集區間越小，問題的可行域?qū)⑹湛s，最優網架投資費用將升高，但網架運行風險將降低。
