【研究背景】
針對能源儲存應用迫在眉睫的問題，開發高能量密度電池體系成為過去二十年科研界及工業界關注的重要課題。鋰金屬是鋰電池負極的“圣杯”材料，具有超高的比容量（3860mAh g-1）和最低的氧化還原電勢（-3.040 V vs. 標準氫電極SHE），在未來高能量密度儲能體系（全固態鋰電池、鋰硫、鋰氧電池）中扮演著重要角色。
在追求高能量密度電池體系時，電池安全性是必須考慮的因素。然而，由于鋰金屬較高的費米能級，極易與常規碳酸酯類電解液發生副反應，形成品質較差的界面膜（Solid Electrolyte Interphase, SEI膜），發生不規則的枝晶狀體積膨脹，嚴重加速電池的容量衰減，同時導致熱失控、起火和爆炸等安全問題。相比較而言，固態鋰金屬電池（Solid State Batteries, SSBs）在安全性方面具有優勢，并成為當下的研發熱點。其中，離子導電性較高的硫化物電解質（Sulfide Solid-state Electrolytes, SSEs）更加吸引了行業內的關注。類似于液態電解質，SSEs與鋰金屬也存在較為嚴重的副反應問題，當前主要通過使用銦金屬與鋰金屬形成銦鋰合金界面來保護SSBs中的鋰負極。然而，銦金屬價格昂貴，對電池成本控制影響較大。因此，開發可替代的界面穩定結構是發展硫化物SSBs的關鍵問題。
【工作介紹】
近日，中國科學院寧波材料技術與工程研究所王德宇研究員、彭哲副研究員課題組，姚霞銀研究員課題組與江西師范大學物理與電子通信學院歐陽楚英教授共同合作，提供了一種同時適用于液態電解質和SSEs的人工界面結構。通過理論計算，作者發現在氧化石墨烯表面容易沉積一層金屬鋰，由此形成偶極子結構，改變鋰金屬與電解質之間的電子遷移能壘，阻礙鋰金屬與電解質的直接反應?；诖死碚撜J識，研究者進一步開發了少層氧化石墨烯-三維儲鋰結構的復合材料（Cu-Cu2O-GO, CCG），發現其不僅能夠顯著提高鋰金屬在液態電解質中的循環穩定性，還能夠改善硫化物固態電解質與鋰金屬的界面穩定性，抑制了硫化物的分解。該工作發表在國際頂級期刊Advanced Sciences上。王木欽博士為本文第一作者，彭哲副研究員，王德宇研究員和歐陽楚英教授為本文共同通訊作者。
【內容表述】
DFT模擬表明，鋰離子在沉積過程中，較為容易在石墨烯表面的環氧基團處發生吸附。發生吸附以后，進一步的電荷密度分析表明在Li-GO界面處，會發生明顯的趨向鋰附近的電子云偏移，進而形成具有偶極子效應的Li-GO結構。由于鋰金屬的費米能級高于SSE，在直接接觸過程中，會發生由鋰向SSE的電子轉移，導致副反應發生。當鋰與SSE之間具有Li-GO結構時，會形成界面能壘，阻礙電子從鋰向SSE發生遷移，進而提升鋰金屬/電解質的界面穩定性（圖1）。
圖1. a) 基于氧化石墨烯表面的鋰吸附模型示意圖；b) 模擬計算的Li-GO界面處電荷密度分布；c) 通過Li-GO結構實現的界面能壘對鋰金屬/電解質界面穩定性提升的示意圖。
通過將少層GO電化學沉積在具有親鋰性的銅基納米結構表面，作者制備了一種能同時實現均勻沉積和有效保護鋰金屬的復合結構（Cu-Cu2O-GO, CCG）。以CCG結構修飾的銅網CCG/Cu作為鋰金屬沉積基底材料，在碳酸酯類電解液中可實現350周以上的穩定鋰金屬沉積剝離循環。另外，由于Cu2O的親鋰特性，可通過快速吸附熔融鋰進行復合極片的高效制備（圖2）。由此制備的復合電極Li@CCG/Cu在硫化物SSB中體現了較好的界面穩定性，在LCO|LGPS|Li@CCG/Cu全電池120次循環中表現出較高的平均CE>99.5%的穩定循環，不僅遠勝直接使用鋰片作為負極的全電池，也優于無GO的Li@CC/Cu負極，證明Li-GO結構的存在對穩定鋰金屬/電解質界面的重要意義（圖3）。同時，LCO|LGPS|Li@CCG/Cu全電池還獲得了與LCO|LGPS|InLi全電池類似的循環性能，證明了其替代昂貴銦材料的可能性。

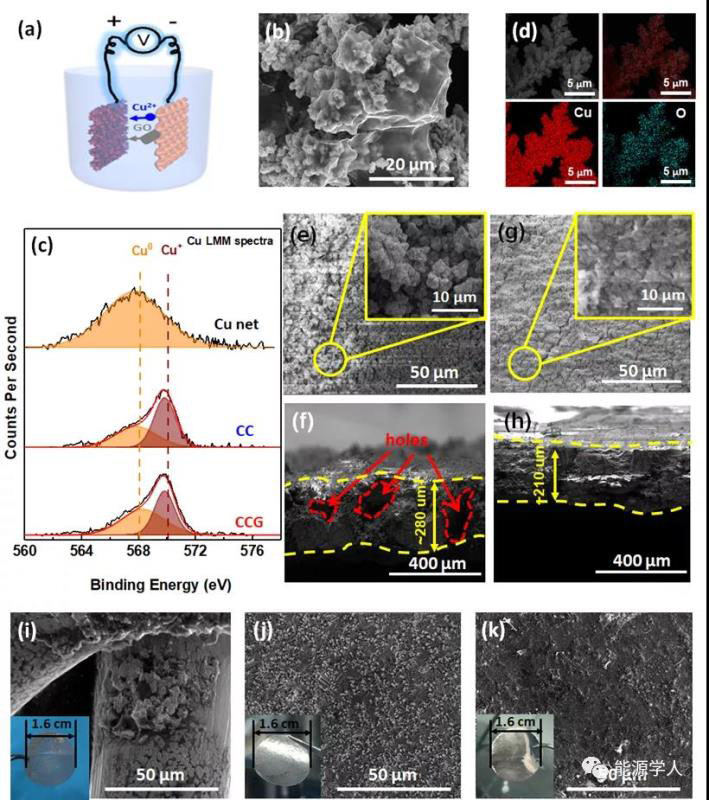

圖2. a) CCG/Cu電極的制備示意圖；b) CCG結構的SEM圖；c) 不同結構的Auger Cu LMM圖譜；d) CC結構的EDS圖；e-h) CC/Cu和CCG/Cu電極沉積4 mAh cm-2鋰的正面和截面SEM圖；i-k) Cu net、CC/Cu和CCG/Cu電極熔鋰后的SEM和光學照片。

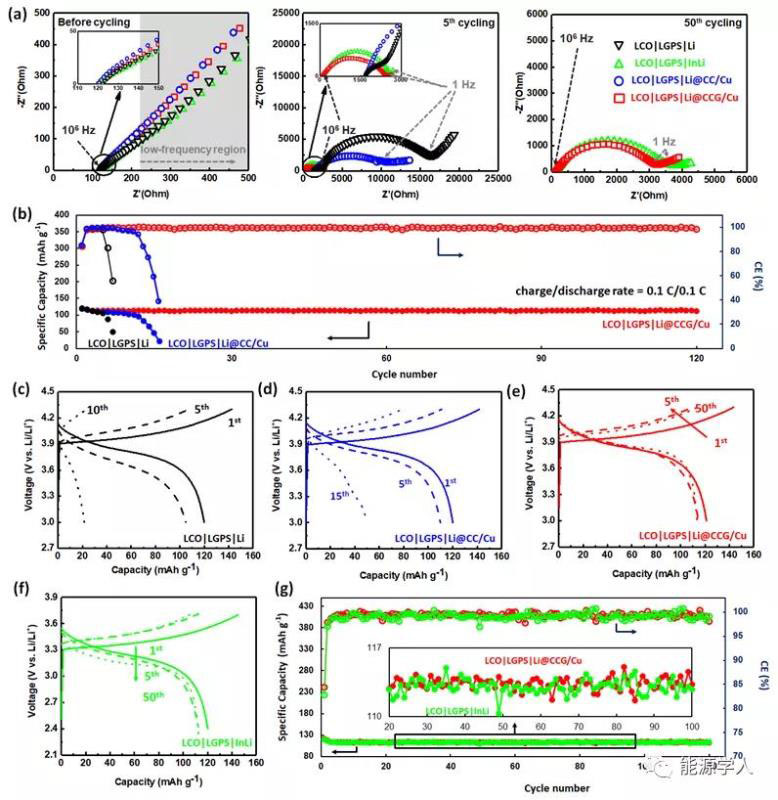

圖3. a) LCO|LGPS|Li、LCO|LGPS|Li@CC/Cu、LCO|LGPS|Li@CCG/Cu和LCO|LGPS|InLi全電池在循環過程中的電化學阻抗圖；b) LCO|LGPS|Li、LCO|LGPS|Li@CC/Cu和LCO|LGPS|Li@CCG/Cu全電池的循環性能；c-f) LCO|LGPS|Li、LCO|LGPS|Li@CC/Cu、LCO|LGPS|Li@CCG/Cu和LCO|LGPS|InLi全電池在循環過程中的充放電曲線變化；g)LCO|LGPS|Li@CCG/Cu和LCO|LGPS|InLi全電池的循環性能。
通過對循環后的SSEs進行表征，在與Li和Li@CC/Cu負極接觸的SSE表面發現了大量的電解質還原產物，證明了以上負極在循環過程中與SSE發生了嚴重的界面副反應。而使用Li@CCG/Cu負極的SSE，由于Li-GO結構的存在，其表面狀態近似于原始電解質，證明了CCG結構對鋰金屬負極的高效保護能力。從循環后的負極表面形貌也可以看出，在Li和Li@CC/Cu負極表面形成了大量的針織、苔蘚狀副反應產物，而Li@CCG/Cu負極表面則保持了較為原始的形貌（圖4）。
圖4. a–d) 原始LGPS、LGPSLi、LGPSCC和LGPSCCG的Ge 3d, P 2p, S 2p和Li 1s XPS圖譜；e) Ge 3d, P 2p, S 2p和Li 1s XPS圖譜中各個樣品未被還原峰面積與總峰面積的比值；f–i) 原始LGPS、LGPSLi、LGPSCC和LGPSCCG的SEM圖。
Muqin Wang, Zhe Peng,* Wenwei Luo, Qiang Zhang, Zhendong Li, Yun Zhu, Huan Lin, Liangting Cai, Xiayin Yao, Chuying Ouyang,* and Deyu Wang,* Improving the Interfacial Stability between Lithium and Solid-State Electrolyte via Dipole-Structured Lithium Layer Deposited on Graphene Oxide. Adv. Sci. 2020, 2000237. DOI:10.1002/advs.202000237
