城市群綜合能源系統內涵及效益評價
執筆人：譚雪、趙秋莉
國網能源院能源戰略與規劃研究所
在我國生態文明建設和區域協調發展戰略的推進下，為適應城市群的發展趨勢，能源系統結構應當隨之相應調整和升級。我國能源結構逐步由化石能源向多元化供應方式轉變。城市群綜合能源系統將與能源規劃、運營、管理等環節相協調，實現多種能源的聯動互補。在此背景下，有必要對城市群綜合能源系統進行系統分析。分析了城市群綜合能源系統的內涵、特點和作用機理，構建了一套評價指標體系。這些研究思路和方法可以應用于適應城市群發展的能源開發、利用和管理場景，為能源系統管理和評價提供科學的分析工具。
我國城市在多元化發展的同時，呈現出集聚和兩極分化的趨勢，逐步形成以京津冀地區和長三角為代表的城市群。城市群的形成，一方面擴大了城市之間資源配置的范圍，另一方面需要協調城市空間和資源。這些也給能源系統帶來了更大的挑戰，需要解決能源供應子系統之間缺乏有效協調、局部不平衡、能源效率低下等問題。城市群綜合能源系統通過電、熱、冷、氣系統的互補耦合，對提高能源和基礎設施綜合效率，促進可再生能源開發利用具有重要作用。然而，由于綜合能源系統還處于初級發展階段，對城市群能源系統的研究還很少。研究其效益評價技術對城市群綜合能源系統中長期發展具有重要意義。
一、城市群綜合能源系統的發展

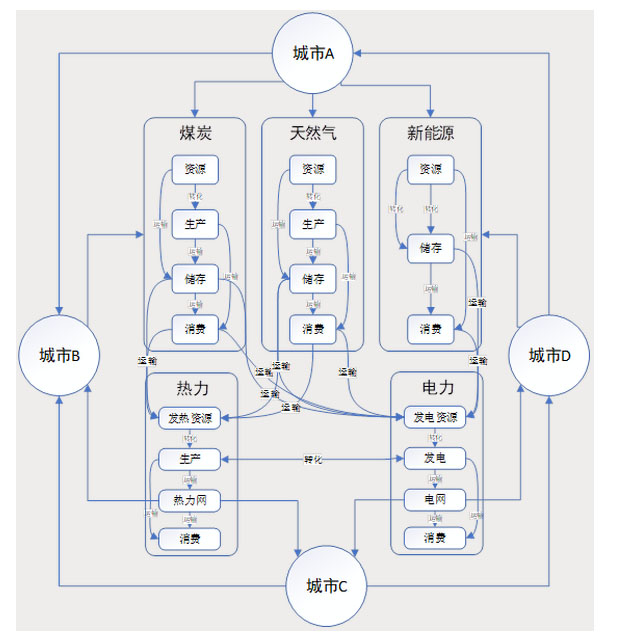

立足生態文明建設，能源系統正逐步向綠色發展轉變，就是要發揮電力能源樞紐的作用，推動能源的綠色轉型和清潔生產，提供優質、多樣化的能源服務，從而促進社會的綠色轉型和可持續發展，最終實現生態文明社會。綜合能源系統是指在規劃、建設、運營過程中，對能源的生產、輸配、轉換、儲存等環節進行有機協調和優化，形成的多能源、全鏈條的一體化系統，城市群綜合能源系統是基于城市資源和負荷特性的差異，適應不同城市發展趨勢的能源系統。整合區域內煤炭、石油、天然氣、電力、熱能等多種能源，實現不同能源子系統協調規劃、優化運行、協同管理、互補的綜合能源體系的地理和功能表現，如圖所示。
二、城市群綜合能源系統特性
綜合能源系統基于不同形式能源系統的網絡化集成，具有能源生產、傳輸、轉換、存儲、使用等多種功能，集成的物理系統實現了部門和用戶之間的深度集成。
在空間上，一體化能源系統打破了傳統模式和區域分供的束縛。各種能源系統通過轉換設備相互轉換和支持，提供額外的能源供應途徑，提高系統的可靠性和成本效益。
在時間上，綜合能源系統通過能源的協調利用，實現調峰填谷。聯合供能改變了高峰時段對單一能源的過度依賴，提高了能源設備的利用率。
在方式上，一體化能源系統實現了分布式、靈活、經濟、多樣化的能源共供。
在價格方面，綜合能源系統通過多種能源的綜合利用，為向更清潔、更廉價、更高效的能源轉化和利用提供了機會，通過優化調控，有效降低了系統總成本。
三、城市群綜合能源系統協同機理
城市群綜合能源系統打破了電、熱、冷、氣、交通等不同能源系統之間的物理壁壘，實現了多種能源之間的互補融合，并接入風能、太陽能、潮汐能、地?zé)崮堋⑸锬艿榷喾N可再生能源。綜合能源系統是橫向“多能互補”和縱向“源-網-荷-儲”的有機結合，集中式電網與分布式能源網絡相協調。
1、縱向“源-網-荷-儲”協調
能源系統協同演化可以看作是整體電力系統中各演化主體為了達到統一的協同演化目標而產生變異的全過程，協同演化的目標是每個層次的演化主體間的協同演化效果相匹配并且與整體電力系統的演化方向相一致，這一過程不是單獨發生的，而是與自身的多個層次和環境的不斷交感中進行的。電力系統具有層次性，每一個層次的演化參與主體的演化發展既受到其他層次演化主體的影響，同時每一層次的演化主體的演化又反過來影響其他層次，同時，每個演化參與主體都具有協同演化能力，每個演化影響因素都擁有協同演化作用，演化參與主體和演化影響因素間的交互作用形成了不同階段電力系統的關聯關系矩陣。
在能源系統的協同演化過程中，各演化主體具備各自的協同演化能力，在不同的演化階段演化能力有高有低；演化驅動因素提供了協同演化作用，作用力在不同的演化階段作用程度不同。本文用演化主體的協同演化能力和演化驅動因素的協同演化作用來描述電力系統的協同演化過程，因此，能源系統的協同演化過程包括兩個維度：協同演化能力（Co-evolution Ability）和協同演化作用（Co-evolution Function），協同演化能力由高到低，協同演化作用由小變大，故形成了 4 個演化象限，這四個演化象限刻畫出了電力系統的協同演化的 4 種狀態以及 5 種協同演化路徑。而且，每個演化狀態都擁有自己的演化目標，如：演化主體的協同演化能力低且驅動因素的協同演化作用小，能源系統處于協同演化初始階段；演化主體的協同演化能力低但驅動因素的協同演化作用大，電力系統進入了被驅動的協同演化階段，這個階段的演化目標是為了完善相應的演化體制；演化主體的協同演化能力提高后驅動因素的協同演化作用力反而減少，此時電力系統進入被抑制的協同演化階段，進入這個階段后，各演化主體旨在實現各自的系統功能；演化主體的協同演化能力高且驅動因素的協同演化作用大時，單個能源系統達到最優協同演化階段。在驅動因素的作用下，每個階段都可以進入更高階的其他演化階段。
能源系統在協同演化初始期的演化特征表現為演化參與主體的協同演化能力低且驅動因素的協同演化作用小，在這個時期，電力系統演化剛剛開始；隨著驅動因素的協同演化作用增強，系統進入了被驅動的協同演化階段，在這個階段需要完善演化體制的修訂工作；接下來，隨著演化參與主體協同演化能力的提升，系統近一步進入了被抑制的協同演化階段，在這個階段需要逐步實現演化參與主體的系統新功能，匹配新的系統需求；在演化后期，演化參與主體的協同演化能力和驅動因素的協同演化作用力都得到了增強，達到了一個較高的水平，整體系統進入了協同狀態。
2、橫向“多能互補”
城市群綜合能源供應系統內部子系統之間具有相互影響、相互作用的關系。在城市群綜合能源系統中，不同類型能量通過冷熱電聯機組等設備相互耦合，不同能源品種相互補充互濟。城市群綜合能源供應系統內部子系統之間協同發展將實現可再生能源的大規模利用和共享，電力系統與供熱系統、燃?xì)夤芫W(wǎng)之間的耦合將越切緊密。
多能互補是指不同能源之間的相互轉化、互為補充、相互替代的影響關系。城市群綜合能源供應系統中的多能互補是指電力、煤炭、供熱以及天然氣供應系統等不同能源之間的協調互補。按照不同資源條件和用能對象，采取多種能源互相補充，能夠合理利用自然資源，取得較好的經濟、社會和環境效益。多能互補涵蓋源側綜合能源系統、用戶側綜合能源系統和能源傳輸網絡。
四、能源供應系統協同發展的評價
城市群綜合能源供應系統協同發展水平是指在特定時段內城市群綜合能源供應系統的狀態和所達到的高度。描述城市群綜合能源供應系統發展水平的指標體系，既包括反映各環節發展水平的指標，還包括一些可以反映能源系統發展水平的綜合指標。
城市群綜合能源供應系統功能的發揮，是所有構成子系統及其要素共同作用的結果，子系統和要素之間必然存在著不同程度的聯系。因此，用來描述各子系統發展水平的一些指標，可能不僅僅描述某個子系統的某些狀態，而是可以用來描述多個子系統的發展?fàn)顟B(tài)的。

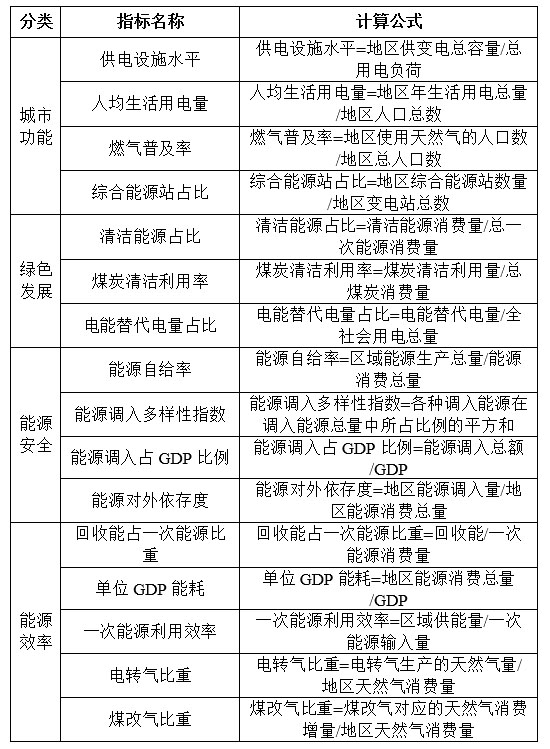

根據城市群綜合能源供應系統對能源系統的影響機理分析，依據層次性、科學性、可度量的原則，分別從基礎功能、清潔發展、能源安全、能源效率四個方面構建評價指標，如表所示。同時，考慮到不同維度指標特性，提供了每個指標的具體計算方法和變量說明。
專家介紹
譚雪，博士，高級經濟師，國網能源院能源戰略與規劃研究所研究員，長期從能源經濟與管理、能源綠色轉型與電力環保、農村能源與扶貧攻堅等領域的研究?，F(xiàn)為EAAERE（東亞環境與資源經濟學家協會）會員、環境科學學會會員、IEEE PES中國區智慧鄉村委員會首批委員。作為項目負責人或主要參與人承擔政府部門、公司系統及院內主要研究課題十余項，依托于科研項目研究，現已在國內外主要學術刊物上發表文章二十余篇，并參與編撰著作多部。
趙秋莉，碩士，國網能源院能源戰略與規劃研究所研究員。主要從事能源電力行業技術經濟評價等方面研究。
