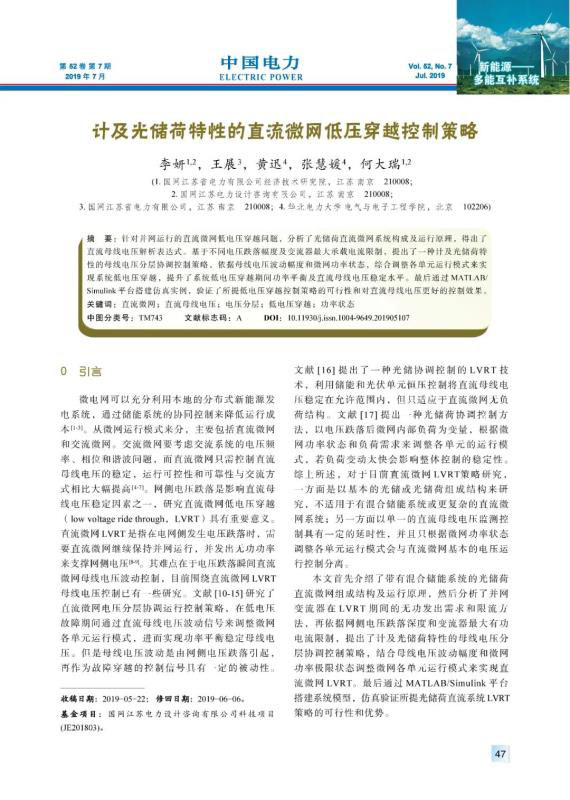

摘要：針對并網運行的直流微網低電壓穿越問題，分析了光儲荷直流微網系統構成及運行原理，得出了直流母線電壓解析表達式?；诓煌妷旱浞燃白兞髌髯畲蟪休d電流限制，提出了一種計及光儲荷特性的母線電壓分層協調控制策略，依據母線電壓波動幅度和微網功率狀態，綜合調整各單元運行模式來實現系統低電壓穿越，提升了系統低電壓穿越期間功率平衡及直流母線電壓穩定水平。最后通過MATLAB/Simulink平臺搭建仿真實例，驗證了所提低電壓穿越控制策略的可行性和對直流母線電壓更好的控制效果。

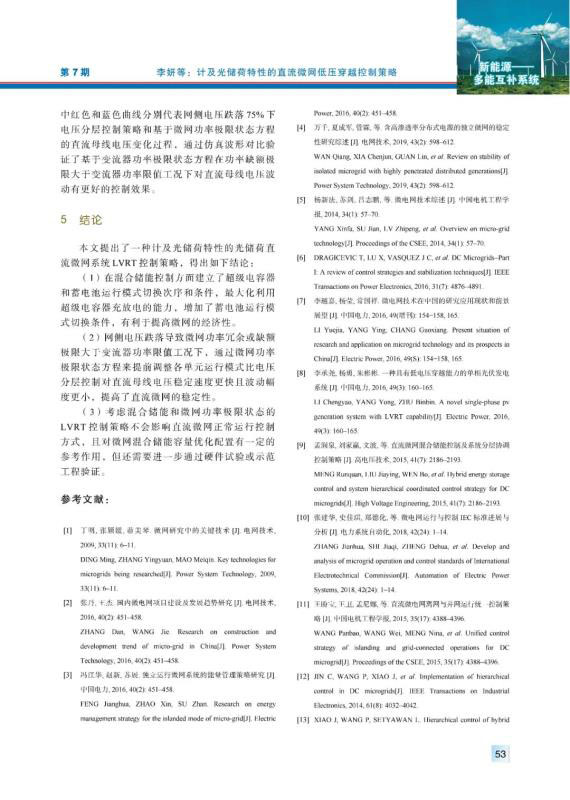

結論：本文提出了一種計及光儲荷特性的光儲荷直流微網系統LVRT控制策略，得出如下結論：
（1）在混合儲能控制方面建立了超級電容器和蓄電池運行模式切換次序和條件，最大化利用超級電容器充放電的能力，增加了蓄電池運行模式切換條件，有利于提高微網的經濟性。
（2）網側電壓跌落導致微網功率冗余或缺額極限大于變流器功率限值工況下，通過微網功率極限狀態方程來提前調整各單元運行模式比電壓分層控制對直流母線電壓穩定速度更快且波動幅度更小，提高了直流微網的穩定性。
（3）考慮混合儲能和微網功率極限狀態的LVRT控制策略不會影響直流微網正常運行控制方式，且對微網混合儲能容量?jī)?yōu)化配置有一定的參考作用，但還需要進一步通過硬件試驗或示范工程驗證。
引文信息
李妍, 王展, 黃迅, 等. 計及光儲荷特性的直流微網低壓穿越控制策略[J]. 中國電力, 2019, 52(7): 47-54.
LI Yan, WANG Zhan, HUANG Xun, et al. LVRT control strategy for DC microgrids considering the characteristics of PV/storage/load[J]. Electric Power, 2019, 52(7): 47-54.
