中國儲能網訊：9月24—26日，由中國化學與物理電源行業協會聯合200余家機構共同支持的第十屆中國國際儲能大會在深圳鵬瑞萊佛士酒店召開。此次大會主題是“共建儲能生態鏈，開啟應用新時代”。 來自行業主管機構、國內外駐華機構、科研單位、電網企業、發電企業、系統集成商、金融機構等不同領域的1621人參加了本屆大會。本次大會由中國化學與物理電源行業協會儲能應用分會、中國科學院電工研究所儲能技術組和中國儲能網聯合承辦。
在24日下午的“儲能電站規劃與設計”專場，北京雙登慧峰聚能科技總工程師張東升分享了主題報告《電網友好型儲能系統設計》。會務組對發言人的演講速記做了梳理，方便大家會后交流、學習，以下是速記全文：
張東升：非常榮幸與各位領導專家來共同探討儲能的發展。
我今天匯報的題目是《電網友好型儲能系統設計》，希望把我們的一些思考和所做的工作與各位同仁進行一個分享和共同的探討。
匯報的內容包括三部分：電網友好型儲能系統解決方案、雙登公司及產品、總結。
上午各位領導專家跟大家介紹了儲能的發展：非常迅速，儲能技術受到各國廣泛關注。我們把一些數據引過來，可以看到我國仍然是儲能發展的主戰場，詳細數據不一一解讀。
最近在美國能源部發布了一個“儲能大挑戰”的計劃，把儲能應用場景分了六個部分，提出了更高性能、更低成本、創新生態的發展目標，應該引起儲能業界人士的廣泛關注。
我國十年來一直把儲能作為國家發展戰略的新興技術，貫穿整個能源革命的體系。我們的應用場景從最早的用戶側切換到2018年的電網側，現在在電源側。昨天習主席在報告中提出2060年我們要實現碳中和，可以肯定儲能的發展，一是任務艱巨，二是前景廣闊。

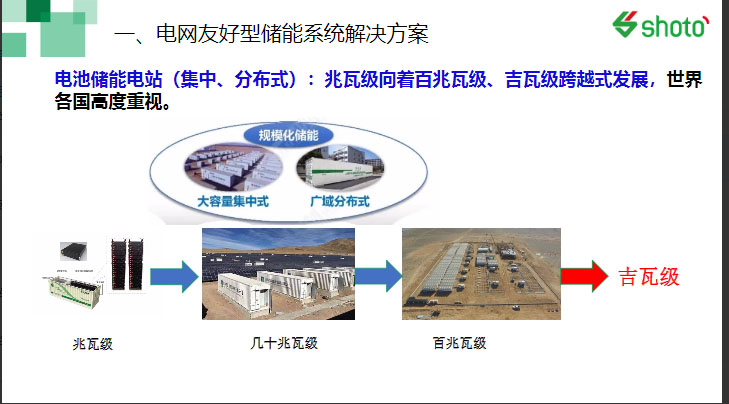

我們的規模從最開始的兆瓦級向百兆瓦級以及GW級發展，這是一些建成項目和建設中項目的照片，集中式和分散式同步發展。
什么是電網友好型儲能系統： 一是發展的指標要提供高安全性、低成本、高效率和智能運維的關鍵指標，這是儲能發展永恒的話題。
這是我們常見的對于儲能系統綜合評價指標，包括八九方面。我們怎么做到這樣一個電網友好型儲能系統呢？V字型的開發步驟和流程，從系統的設計到驗證和最后的運維。
二是解決方案，非步入式，在傳統基礎上增加了物理隔離，實現整個系統的安全，采用200A以上的電芯減少系統的并聯數量，同時把汽車級+通信技術做深度融合，進一步提高整個系統的安全性和可靠性。

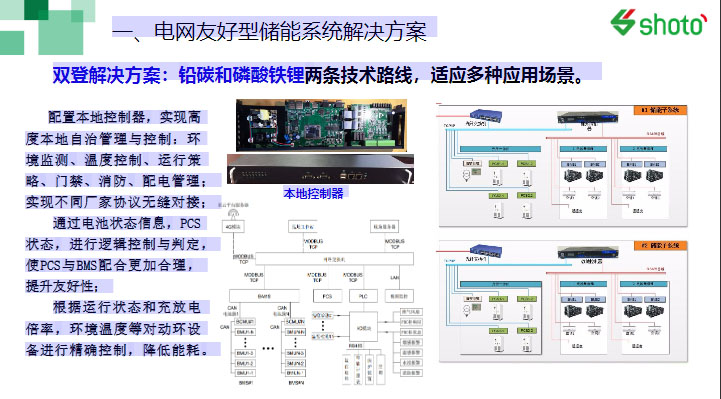

三是鉛碳和鋰電兩條發展路線，適應多種應用場景。數據的處理和數據通道的順暢是影響儲能系統快速響應包括安全的重要方面。我們在傳統的BMS管控基礎上，增加了一個本地的控制器，來實現運行環境、設備能效管理和運行策略的優化，達到高度自治的目標。這是采用嵌入式開發平臺，做整個儲能SOC的冗余和校驗，達到整個系統可靠性的目的。同時把一些PCS、BMS包括溫度、運行工況、狀態信息做融合，數據清洗、過濾，提供精準、有限信息。
運維方面采用大數據方式，實現整個電站的能效管理和綜合分析，做到站控級系統關鍵指標的優化。我們一個是減少上站次數，提高故障定位準確性和故障的判斷性，同時做健康運維的目標。
下面重點介紹下雙登在多站融合等應用場景所做的一些項目和工作：
一是光儲充系統，從功率消耗的負荷變?yōu)橛行虻呢摵伞Ｎ覀儼央妱悠?、新能源、儲能和互?lián)網技術做深度融合，接受電網的調度和管理，做到有序充放電，變友好負荷和綜合體。由于我國對新能源的支持，尤其是電動汽車的發展，在北京地區電動大巴的占有率達到80%以上，相信各個省市都在逐步推廣公交電動大巴的應用。我們把新能源和公交廠站做深度融合，達到有序充電、有序放電、削峰平谷。
這是我們在不同場景下如何充電如何放電做的調度運行曲線和實際運營工況。
上面這幅圖是我們做的多站融合案例，是國網目前為止最大的多站融合示范站，在南京。我們把數據中心、光伏、充電站以及5G和北斗基站做了深度融合，提供了儲能系統，做削峰填谷情況下，我們儲能做應急供電支撐。
下面是我們在南網做的儲能集裝箱，也是多種功能融合的示范項目，主要是為解決電動汽車充電和儲能與電網之間互相配合的項目。
另外一塊，剛才提到數據中心，隨著數據中心的業務發展，越來越受到廣泛的關注。一是數據中心對于數據的需求越來越多，應用場景與數據密不可分。二是數據中心本身就是一個耗電大戶，它發展的規模也是不斷刷新，預計2016年耗電量是全社會用電量的1.8%，預計2020年左右會達到5%-10%左右。數據中心發展特點主要集中在大中城市，尤其是北上廣，目前我們的數據中心的特點是PUE較高，土地、電網資源緊張。右邊的圖是在一些T4和A級數據中心的要求，是2N+1結構。=
我們提出的方案是把儲能、智能控制、電力電子技術進行深度融合，在不改變原有配電系統結構，削峰填谷的同時保障把備電和削峰填谷功能做了二合一。同時還可以加入新能源，特別是光伏、風電，進一步降低PUE值。這個項目可復制可推廣，將有效的降低數據中心的能效比，實現低碳、節能和智能化的發展方向。
這是整個運行邏輯和控制界面，這個性能設計的基礎是在儲能電池部分預留一部分備電。在預留的基礎上，多配的電池做削峰填谷。在任何電力中或者故障情況下切換到備電功能，所以它是高可靠、安全的，適合大型數據中心的要求。
這是我們在南京數據中心的現場照片，通過了泰爾的認證，最左邊是儲能設備和電池室的照片。這也是跟華為、移動設計院、投資方多方共同做的項目，華為的UPS在原來的基礎上做了削峰填谷模式的增加，進行了整個系統的升級。
第三塊，5G儲能系統。5G從2019年到2020年受到全民的關注，我們的站點發展速度也非?？欤瑫r它的供電電量消耗也受到社會的廣泛關注，相對于4G、3G，功耗要增加2-3倍。
我們的解決方案是儲能和智能控制、電力電子和新能源技術進行深度融合，整個系統基礎上，能夠適應4G到5G的升級，同時擴容改造和新站建設，可以節省建設和運維成本。我們推出智能化混電控制器，相當于智能大腦，統一采集，所有數據做到數據整理和清洗，統一的平臺實現整個能源的控制和調度，站點實現遠程和本地化管理。左邊是和光伏、電網之間做了運行策略的優化，達到系統運營成本和建設成本最低的目標。
這是5G和4G儲能基站實際照片，包括鉛酸和鋰電系統，有光伏等多種電源模式組合的系統。
雙登成立于1990年，目前發展是30年，今年是我們30年的司慶，我們是從鉛酸電池到鉛炭電池到鋰電，現在兩條儲能路線一直發展，30年多元化發展，國家環境友好，綠色制造、兩化融合示范企業。
我們有五個全球交付中心，業務也是遍布全球127個國家和地區，六大基地，從電池到電源和系統，從生產到回收，也構造了綠色循環生產的產業鏈。我們的電池主要是鋰電和鉛酸。鋰電是在江蘇泰州，鉛酸也在泰州和湖北。豐臺主要是做儲能和微電網系統。
目前產品主要包括：綠色通信、電力儲能、交通運力。
儲能發展是多應用場景，多類型需求，新的模式，新的技術，需要全行業的共同關注和努力。雙登一直秉承開放、多贏的合作理念，愿與各位展開全方位深度合作。雙登以智慧能源解決方案和優質服務，愿意為全球客戶創造價值。
以上是我的分享，謝謝！
