本文簡要介紹在Energy Policy最新發表的論文《研究電動汽車對中國電力系統的影響：實現電力部門與交通部門碳減排承諾的路徑》(Modeling the Impact of EVs in the Chinese Power System: Pathways for Implementing Emissions Reduction Commitments in the Power and Transportation Sectors)主要內容。
該論文由重慶大學、清華大學、加州大學伯克利分校、紐約州立大學石溪分校與耶魯大學的9位作者共同完成，重慶大學電氣工程學院博士研究生黎博為論文的第一作者，重慶大學電氣工程學院陳民鈾教授與加州大學伯克利分校Daniel Kammen教授為共同通訊作者。
一、摘要
本文研究電力與交通部門低碳轉型過程中的協同作用，通過整合電動汽車與美國加州大學伯克利分校RAEL實驗室開發的SWITCH-China電力系統長期規劃模型，以評估電動汽車的潛在影響，包括不同電動汽車發展規模、充電策略（無序充電、智能充電）、有序充電參與度等對電力部門低碳轉型過程中的發電裝機結構、輸電線路規劃、電網運行與成本等影響。本文結果表明為使中國電力部門實現“低于2℃目標”，從2020年到2050年，風電與太陽能發電裝機的年增長量達到140GW，到2050年，非化石燃料發電量占比將達到64%。大量的可再生能源發電量將進一步擠占煤電發電量，該文預測大約43%的煤電將在未來30年內逐步退役。由于大量可再生能源的接入，需要大量靈活性資源（氣電與儲能）。電動汽車的大規模部署增加了對發電容量的需求，而實施智能充電能夠減少6.8％~14％的儲能裝機需求。在2050年，電力系統為了滿足電動汽車充電負荷所需額外年成本在￥1477/車~￥2464/車之間。同時，在同一電動汽車規模下，與無序充電對比，智能充電策略可節省年成本￥301~￥861/車。
二、背景
《巴黎協定》于2016年生效，提出全球應共同努力，在本世紀將全球平均溫升控制在2℃以內，而中國承諾“爭取2030年左右二氧化碳排放達峰”。碳排放達峰依賴工業、能源、交通等各個部門的貢獻，隨著未來人均汽車保有量的增加，交通部門碳排放的比重將逐漸增加。道路交通的全面電氣化是未來發展方向，反映了電動發電機固有的能源效率與未來成本優勢。但是，大規模電動汽車接入電網會對電網運行與規劃帶來了多方面的影響。在電網運行層面，電動汽車作為儲能單元，在負荷高峰時可放電、負荷低谷時可充電，能夠提升電力系統負荷側靈活性，進而提升電力系統的可再生能源消納能力。在電力系統規劃層面，未來大量的電動汽車充電負荷將會對能源規劃產生影響。因此，如何適應未來大規模電動汽車充電負荷的接入，通過優化控制電動汽車并網方式，提升電力系統負荷側靈活性，這對電力部門與交通部門的減排都具有重要意義。
三、模型介紹
本文建立了考慮電動汽車充電負荷的以省為單位的全國電網規劃調度模型，采用美國加州大學伯克利分校RAEL實驗室開發的SWITCH-China電力系統長期規劃-運行軟件進行建模和求解，結構如圖1所示。該模型的研究時間尺度為2020~2050，以省為基本單位。該研究構建了全國發電廠數據集（火電、水電、核電、風電、光伏、天然氣發電等電廠）、全國跨省跨區域輸電線路（包括超高壓、特高壓輸電線路）、發電技術的投資成本與運維成本等、省級用電量預測與每日負荷需求曲線、省級燃煤、天然氣與核燃料價格預測等。最后，在不同電動汽車規模下，將各省電動汽車充電負荷嵌入到SWITCH-China電力系統長期規劃模型中統一求解。在不同電動汽車規模、碳減排約束、以及電動汽車并網方法（無序充電、智能充電）場景下，分析對未來電力系統發電、裝機結構、輸電線路規模、電網運行、碳排放與成本的影響。

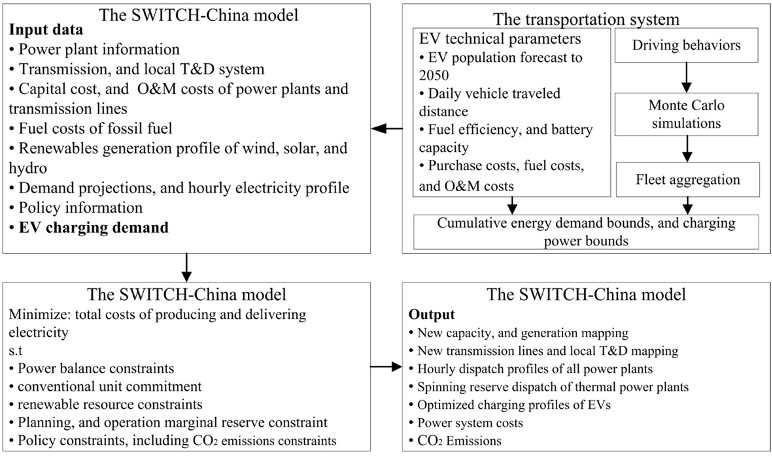

圖1. 耦合電動汽車的SWITCH-China模型優化框架
四、場景假設
本文分析兩種能源發展場景。一是Business as usual（BAU）場景（基于成本的電力基準場景），以實現十三五規劃的相關能源目標為預期，無碳排放約束。二是C70場景（“低于2攝氏度”場景），在BAU場景基礎上，增加了《巴黎協議》的2050年碳約束約目標。
根據IEA報告，C70場景下，電力系統碳排放需從2014年的44億噸左右降到2050年的13億噸左右。同時在C70場景中包含了不同電動汽車規模、不同并網方式與不同參與度的場景。其中，在高比例電動汽車激進場景中，電動汽車?yán)塾?jì)保有量到2050年將達到3.5億輛，占預測汽車保有量的比例56%左右。電動汽車并網方式包括無序充電與智能充電兩種，無序充電方式為不可控充電模式，表示電動汽車一旦到達目的地，“盡快充電”直到達到期望電量。智能充電為可控模式，表示“延時充電”策略，在一定約束范圍內能夠控制電動汽車充電時間與充電功率。參與度表示電動汽車能夠參與有序充電的比例，場景解釋如表1所示。

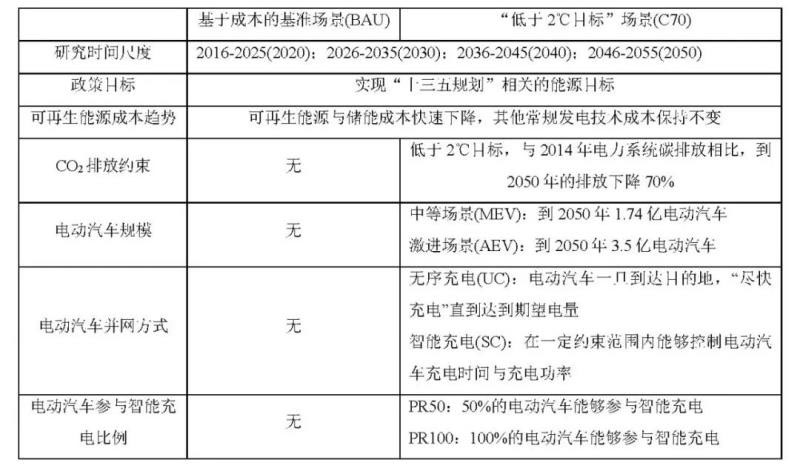

表1. 場景設置
五、主要結論
1、2050年可再生能源成為核心
如圖2所示，在C70場景下，風電與太陽能發電裝機將顯著提升，到2050年來自風能與太陽能的發電量占全社會總發電量由BAU場景中的18%增加到C70場景中的55%。在C70場景中，從2020年到2050年，太陽能、風電裝機的年均增量分別為0.86、0.54億千瓦。對比BAU場景，到2050年C70場景需要額外增加4億千瓦可再生能源裝機容量。在C70場景下，煤電基本退出，來自火電的發電量從目前的72%下降到2050年的6%，如圖3所示。

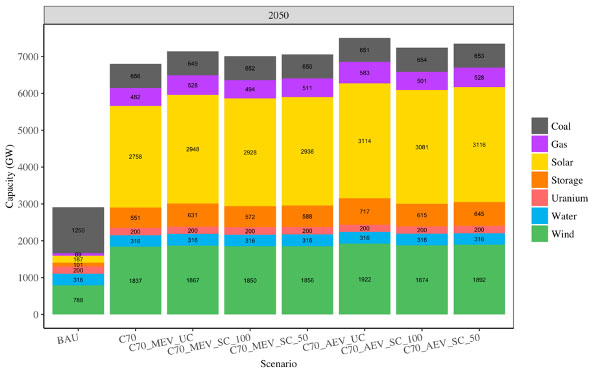

圖2.2050年電力系統累計裝機情況.“C70-AEV-SC-100”場景表示碳排放采用“低于2℃”、電動汽車規模采用激進發展規模、充電方法采用智能充電（UC表示無序充電）、100表示參與智能充電的電動汽車占比為100%。

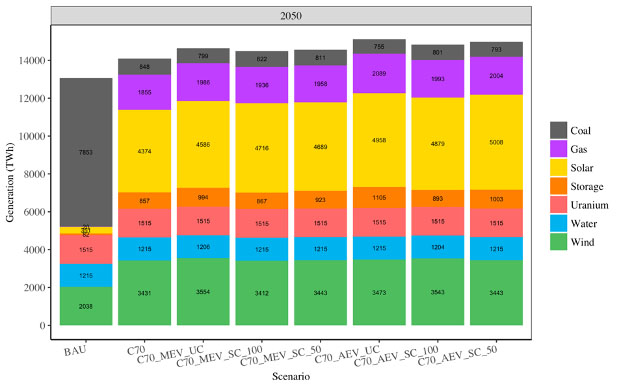

圖3. 2050年電力系統累計發電量情況
2、加強跨省跨區電網建設
C70場景下2050年的電網輸電線路容量比BAU場景中高出約44%，達到了17.74億千瓦。這表明加大電網基礎設施投資，能夠提高系統靈活性，中國電網能夠在更大的范圍內平抑高比例可再生能源的區域性波動。

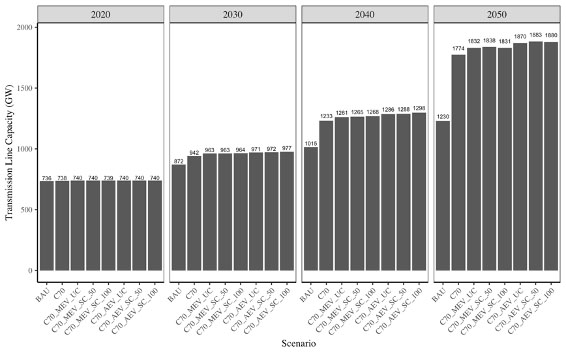

圖4. 2020-2050年不同場景下電力系統輸電線路累計容量（輸電線路主要考慮500kV及以上的跨省跨區輸電線路）
3、電力系統平衡需要大量的靈活資源
靈活的電力系統有助于實現較高的可再生能源比重。在C70場景下，到2050年光伏發電成為支柱性電源，除了輸電靈活性外，儲能技術與天然氣發電能夠極大提升系統靈活性，其中光伏發電-儲能裝機比例為5:1左右。煤電規模大幅降低，它與天然氣發電在平衡、調峰領域發揮積極作用，核電將繼續保持穩定出力，水電體現季節性的輸出波動。
在激進的電動汽車規模場景中，雖然到2050年電動汽車用電量占總用電量比例低于6%，但是其充電特性將對電網運行產生重大影響。無序充電下的充電功率主要發生在17:30~24:00，與用電峰值重合度較高；當采用智能充電時，全國峰值負載降低了8%左右。電動汽車參與智能充電的比例越高，減少峰值負荷與提高負荷利用率的效果更加明顯。

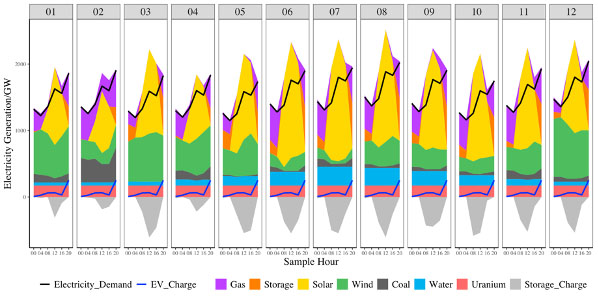

圖5. “C70-電動汽車激進發展規模-無序充電”場景下2050年的電網調度結果. 調度結果包含12個月中任意一天中的6個采樣時間點的調度值。

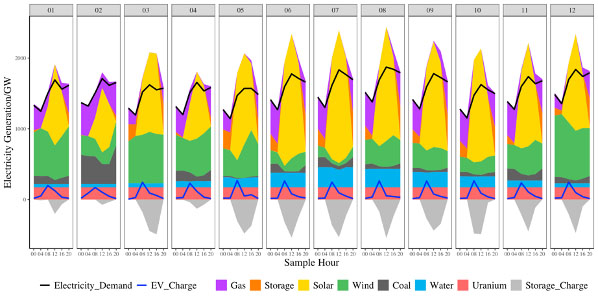

圖6. “C70-電動汽車激進發展規模-智能充電-100%參與度”場景下2050年的電網調度結果. 調度結果包含12個月中任意一天中的6個采樣時間點的調度值。
4、電力系統經濟性-智能充電降低系統整合成本
嚴格的碳排放目標會影響電力系統的投資結構，在“低于2℃目標”場景中，煤電基本退出，大量的新增投資主要用于可再生能源、儲能與天然氣發電。煤炭燃料費用降低了大約92%，到2050年僅為1969億人民幣，而風、光、儲的投資占比達到33%左右，達到2.8萬億人民幣。
本文計算了電力系統整合大規模電動汽車所需的額外成本，在不同電動汽車規模、充電方式、參與度下，其年整合成本為￥1477/車~￥2464/車之間。實施智能充電所需軟硬件的年成本大約為126人民幣/車，與無序充電對比，智能充電策略可節省每年￥301~￥861/車，其成本的降低主要來自減少的儲能裝機容量、燃料成本、風光裝機容量。
5、環境-電力與交通部門整體排放
減少煤炭等化石燃料使用可順利實現電力行業的深度脫碳。BAU場景中，CO2排放在未來持續上升，到2050年達到67.2億噸左右。C70場景中，電力部門CO2排放由2014年的44億噸左右降到2050年的13億噸左右，降幅達70%。
在激進的電動汽車規模場景中，電動汽車充電引起的電力部門碳排放增加了0.6億左右，但是其增加程度遠遠低于對交通部門的碳排放降低量，如果這些電動汽車全部由燃油車替代，到2050年3.5億輛輕型燃油乘用車將排放7.25億噸CO2。電動汽車的減排效果同時也與電力清潔化有關。按照電動汽車行駛排放強度指標為例，在BAU下，電動汽車行駛排放強度為11.24gCO2/km，在C70場景下能達到10.48gCO2/km，而燃油車排放強度為132gCO2/km。
六、結論
實現《巴黎協定》需要立即行動，中國需提前部署長期能源轉型戰略，以“低于2℃目標”引導電力-交通低碳轉型。本文指出，在未來幾十年內，如何協調未來數億輛電動汽車與數十億千瓦的可再生能源發電的協同規劃與運行是實現電力與交通部門脫碳的關鍵環節。在短期內，實施電動汽車替代燃油車，在交通運輸和電力部門都需要基大量的基礎設施與其發展規模相匹配。另一方面，預計到 2020 年，電動汽車使用的全生命周期成本將低于內燃機汽車，電動汽車的智能充電方式還能夠?yàn)殡娏ο到y(tǒng)提供一定的靈活性，提高可再生能源比重。因此，道路交通的電氣化與電力部門的低碳能源轉型，是一條具有成本優勢與技術潛力的減排路徑，以滿足中國未來電力部門和交通部門的減排目標。
引文格式：
Bo Li, Ziming Ma, Patricia Hidalgo-Gonzalez, Alex Lathem, Natalie Fedorova, Gang He, Haiwang Zhong, Minyou Chen, Daniel M. Kammen. Modeling the Impact of EVs in the Chinese Power System: Pathways for Implementing Emissions Reduction Commitments in the Power and Transportation Sectors. Energy Policy. (to appear)
