摘 要：鋰離子電池機理模型精度高，可以揭示試驗所無法描述的電池內部信息，對電池的老化研究、故障診斷和電池管理系統的設計具有重要意義。為解決模型計算復雜、易受溫度影響的問題，提出一種耦合溫度的建模方法。本文提出的模型以單粒子模型為基礎：首先采用二參數拋物線法簡化固相擴散方程，采用拋物線輪廓-有限差分結合法簡化液相擴散方程，化偏微分方程為常微分方程；而后建立包含固、液相歐姆定律與固體電解質（SEI）膜極化作用的端電壓表達式；針對恒流與復雜工況，采用集總模型法或中心差分法計算熱模型中電池的平均溫度；熱模型與機理模型計算出的產熱量相關，機理模型中的電化學參數受熱模型得到的溫度影響，熱模型與機理模型耦合。結果表明：在恒流工況，耦合溫度的簡化模型比單粒子模型的溫度值更準確，比不考慮溫度的簡化模型的電壓值更準確；在高倍率復雜工況下，模型精度良好。在1C、2C、4C恒流放電工況下，電池端電壓、溫度的均方根誤差不超過0.041、0.66；在城市道路循環工況下，電池的端電壓、溫度的絕對百分比誤差不超過1%和0.15%。
關鍵詞： 鋰離子電池；電化學簡化；溫度影響；仿真試驗；動態參數
在環境污染和能源緊缺的問題下，電動汽車發展迅速。鋰離子電池有比能量高、循環壽命長、荷電保持能力強等優點，被廣泛應用于純電動汽車與混合動力汽車中。常用的鋰離子電池模型有等效電路經驗?zāi)Ｐ?equivalent circuit model，ECM)與機理模型(也稱電化學模型)。前者因模型簡單計算快捷而被廣泛應用，但可提供信息量少，局限性較大；機理模型能夠描述電池內部電化學信息與外特性，但過程復雜、計算耗時，不宜在工程中使用。
目前最流行的機理模型是Doyle等提出的偽二維(pseudo two-dimensional，P2D)模型，該模型包含多個偏微分方程，有較高的仿真精度，然而計算耗時限制了其實際應用，電化學模型的簡化成為了熱點；模型精度也受電池工作時電芯溫度變化的影響，故建模不可忽略。Zhang等提出了單粒子(single particle，SP)模型，忽略液相鋰離子濃度變化，大大降低了運算時間，但只適用于低倍率條件；Subramanian等提出了拋物線輪廓近似法降階固相偏微分方程，使運算時間降為P2D模型的百分之一；Guo等在單粒子的基礎上考慮溫度影響，應用牛頓冷卻定律研究了圓柱電池的溫升，最大放電電流僅為1 C；Tanim等運用Pade逼近法，給出頻域范圍端電壓與輸入電流的關系，提出了擴展單粒子(extend single particle，ESP)模型，并未測試復雜工況。國內學者也有相關研究，呂超等完成了熱耦合-單粒子模型的簡化，最大放電電流為2 C；劉征宇等運用平均化動力學法簡化液相擴散過程，但沒有考慮溫度對模型的影響。
現階段建立的全階電化學模型精度高，計算時間長；而一些簡化模型在高倍率與復雜工況下的精度較低，比如單粒子模型；電池的溫度變化對模型的影響不可忽略。綜上，本文提出一種耦合溫度影響的電化學簡化(temperature coupled simplified pseudo two-dimensional，TCSP2D)模型，以單粒子模型為基礎，通過拋物線輪廓法，在時間域一階差分簡化液相擴散偏微分方程為常微分方程，并綜合固、液、SEI膜的歐姆極化過電勢、反應極化過電勢、濃度差極化過電勢，提出簡化偽二維(simplified pseudo two-dimensional，SP2D)模型。針對簡單的恒流工況，電池的平均溫度通過集總模型法計算；而對復雜工況采用二階中心差分法計算，此過程為電池充放電的熱模型部分。簡化模型與熱模型中的部分變量耦合，TCSP2D模型建立，最后從運算時間與模型精度兩方面驗證該模型在恒流、城市道路循環(urban dynamometer driving schedule，UDDS)工況下的溫度、電壓性能。
1 鋰離子電池電化學-熱模型
下述的電化學模型用來描述單體電池內部的反應過程，可以計算電池體的產熱速率；熱模型可以描述電池體的熱傳導過程，計算電池體的溫度。
1.1 偽二維模型
偽二維模型將正負極的活性物質視為均勻球體。如圖1所示，可以將電芯分為5個部分：正極集流體、正極區域、隔膜、負極區域和負極集流體。由于沿著x方向與球體半徑r方向有兩個維度，故稱為偽二維模型。

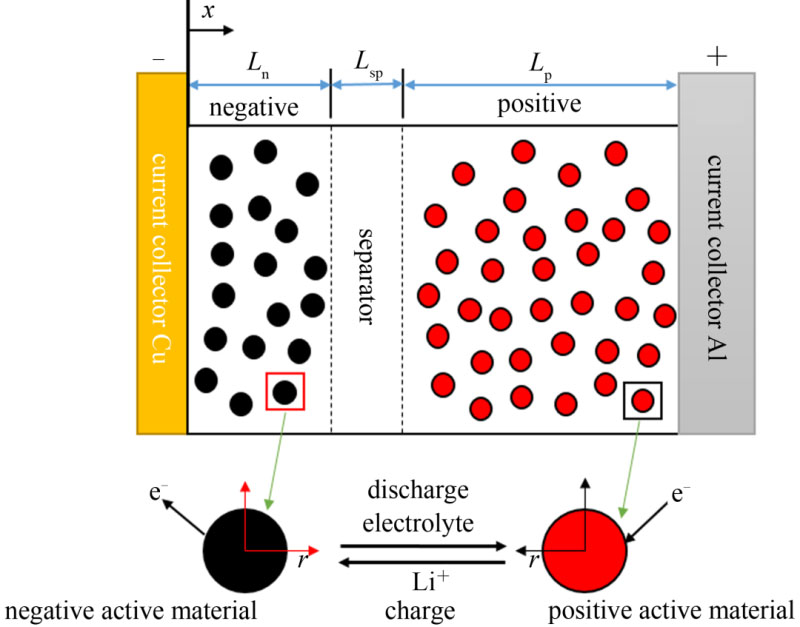

圖1 鋰離子電池微觀結構
鋰離子的擴散、遷移過程可以用偏微分方程描述，按原理可分為7類，具體的控制方程見表1。給定輸入電流，即可得到端電壓、鋰離子濃度等值，由于偽二維模型經過充分的測試和研究，在沒有試驗測量數據的時候，一般將偽二維模型的仿真結果作為標準值。本文的靜態參數見表2，動態參數見表3，參數均來源于文獻[14-16]。

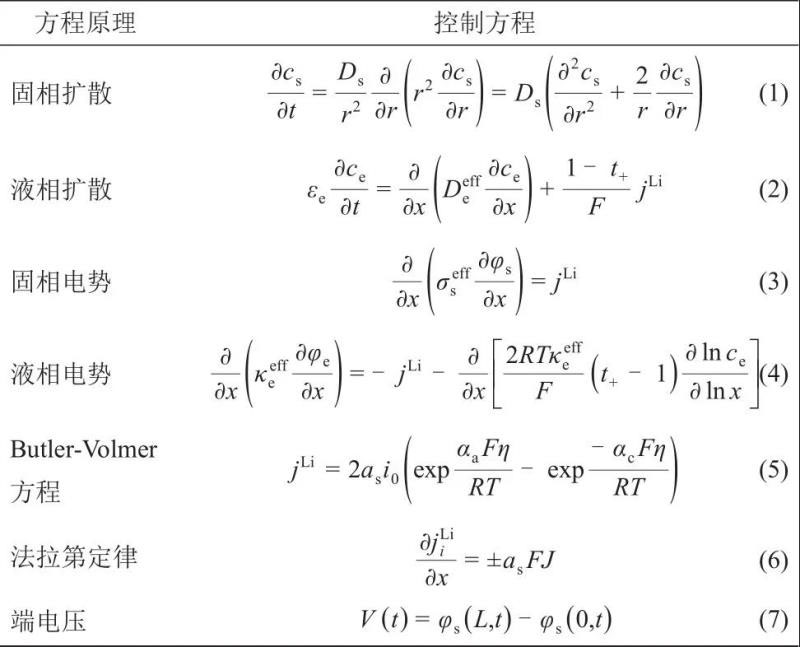

表1 偽二維模型控制方程及原理

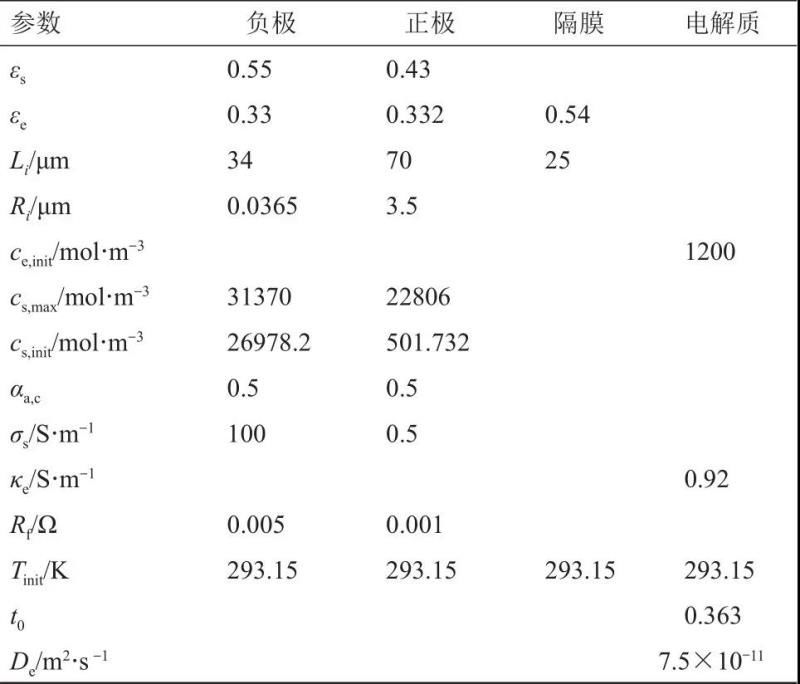

表2 機理模型參數

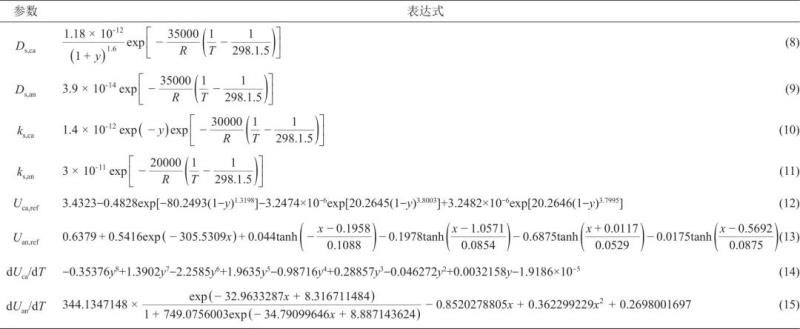

表3 機理模型動態參數
1.2 熱模型

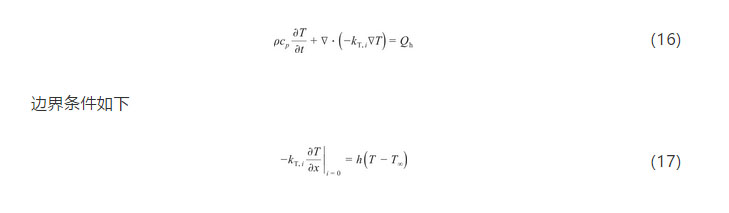

根據電池的產熱類型，電芯的產熱可分為可逆熱與不可逆熱，根據能量守恒定律，電芯的產熱使得電池溫度上升，符合以下公式
電池?zé)崮Ｐ蛥?shù)已做平均化處理，見表4。

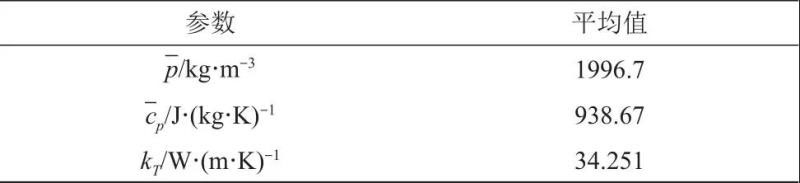

表4 熱模型參數
2 耦合模型簡化
本文假設正-負極各處反應離子通量為定值。圖2為建模的整體思路。

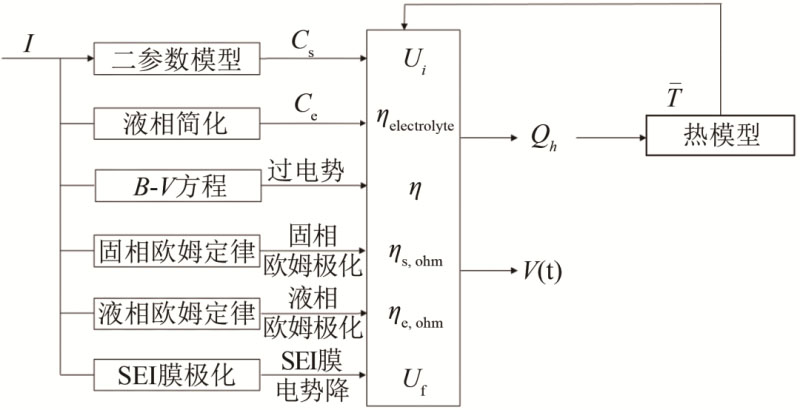

圖2 TCSP2D模型

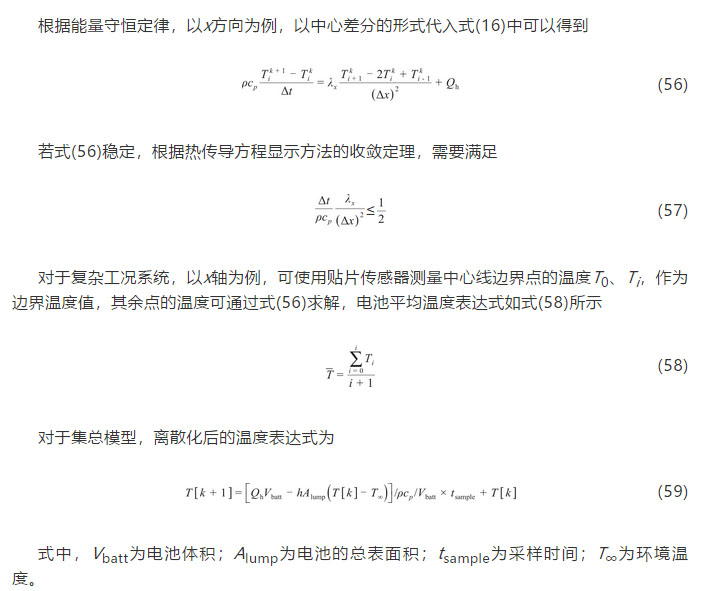

本文采用二參數拋物線近似法簡化固相鋰離子濃度；液相鋰離子濃度分正負極與隔膜三個部分，經過對COMSOL仿真結果的觀察，液相濃度在各部分均為拋物線型；電池的端電壓分開路電壓、反應極化電壓、濃度差極化電壓與歐姆極化電壓四個部分。在恒流工況下，電池的溫度可采用集總模型+牛頓冷卻定律近似估計；在復雜工況下，忽略電池厚度方向溫度的變化，在電池邊界添加傳感器測量溫度，利用中心差分法來估計電池中間點溫度，并求取整體溫度的平均值。
2.1 端電壓表達式

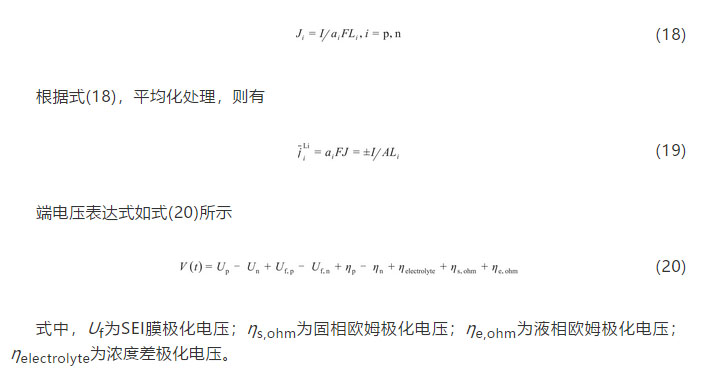

正負極集流體邊界處的離子通量如式(18)所示：
根據B-V方程，求解過電勢差
2.2 固相鋰離子濃度簡化

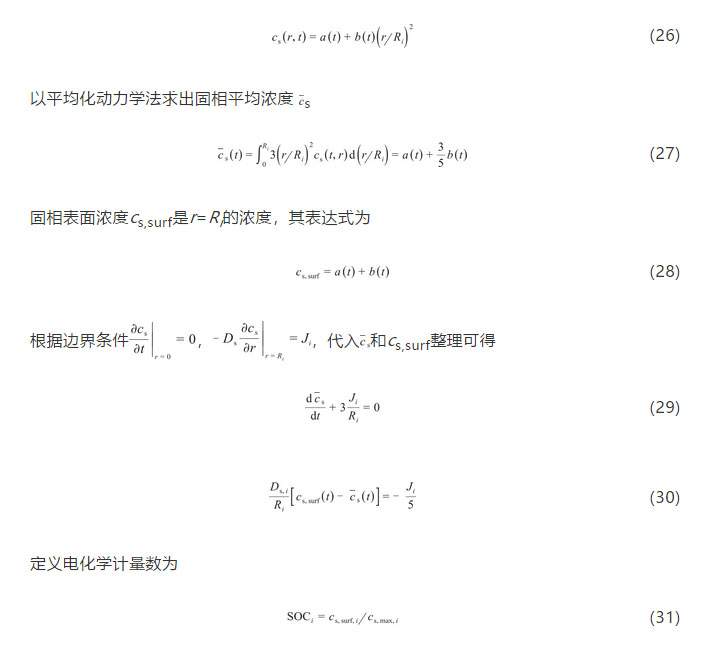

根據式(1)，正負極顆粒中鋰離子濃度分布沿半徑方向分布為拋物線型，設固相鋰離子濃度表達式為二參數型
電化學計量數與固相表面鋰離子濃度相關，會影響平衡電位、正極電化學反應速率常數、正極固相擴散系數等，是電化學模型中方程之間的一個耦合量。
2.3 液相鋰離子濃度簡化

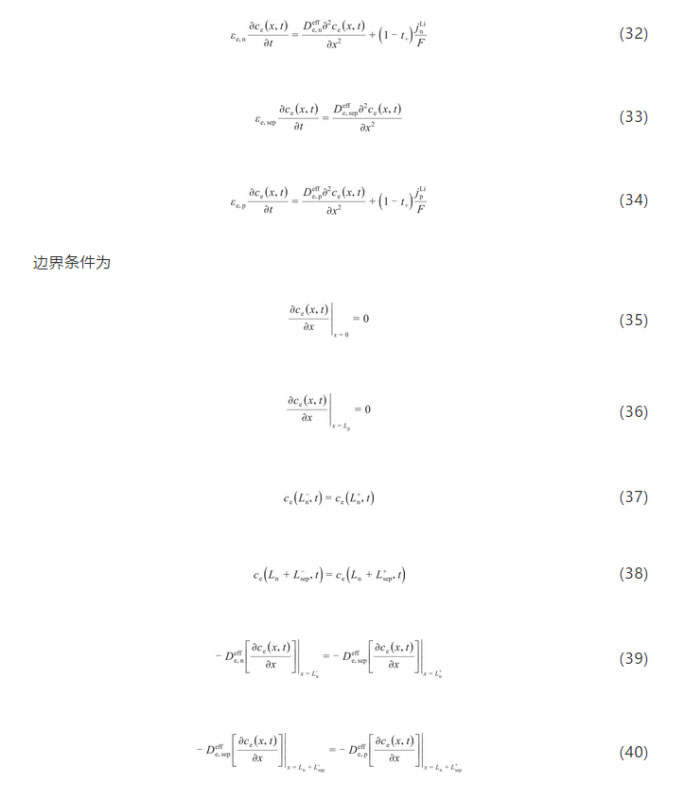

液相鋰離子濃度在各區域滿足不同的控制方程，如下

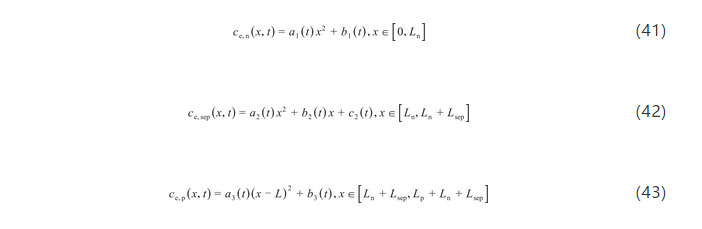

式(32)～(34)中，假設在t時刻，沿著x方向，方程左側的鋰離子濃度變化量為常數，方程右側鋰離子濃度沿著x方向分布的二階導數為常值，故此微分方程為拋物線型，根據邊界條件式(35)、式(36)，在正極右端點與負極左端點處鋰離子濃度變化量為0，即濃度的一階導數為0，可以將鋰離子濃度ce(x,t)分段為以下連續的分段函數

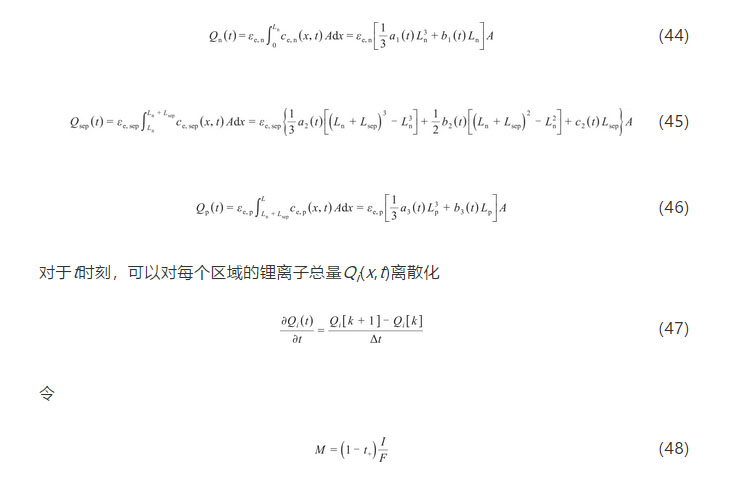

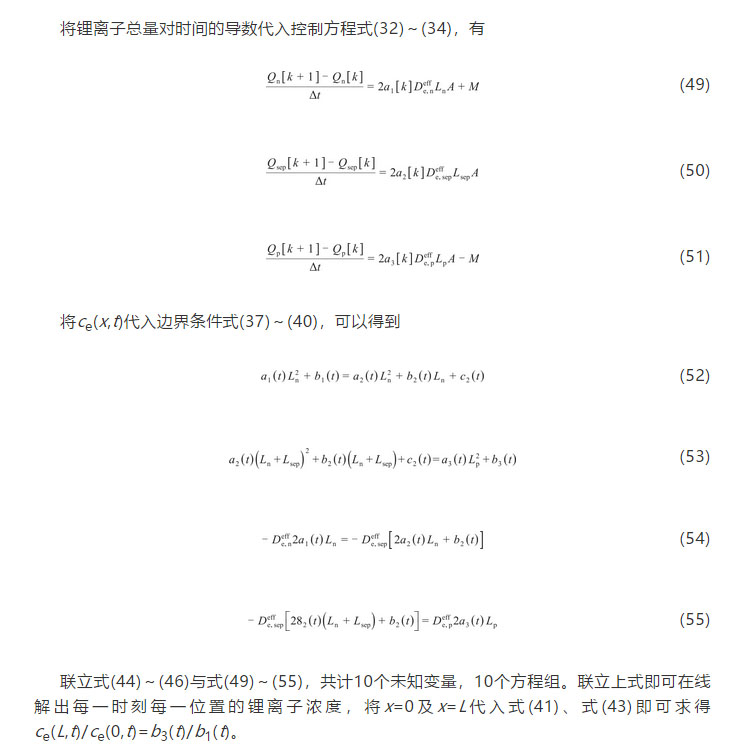

而根據物質守恒定律，在不考慮反應過程中正負極受到破壞的特殊情況下，鋰離子總量是守恒的，鋰離子在3個區域內移動，可以計算得到每個區域的鋰離子總量

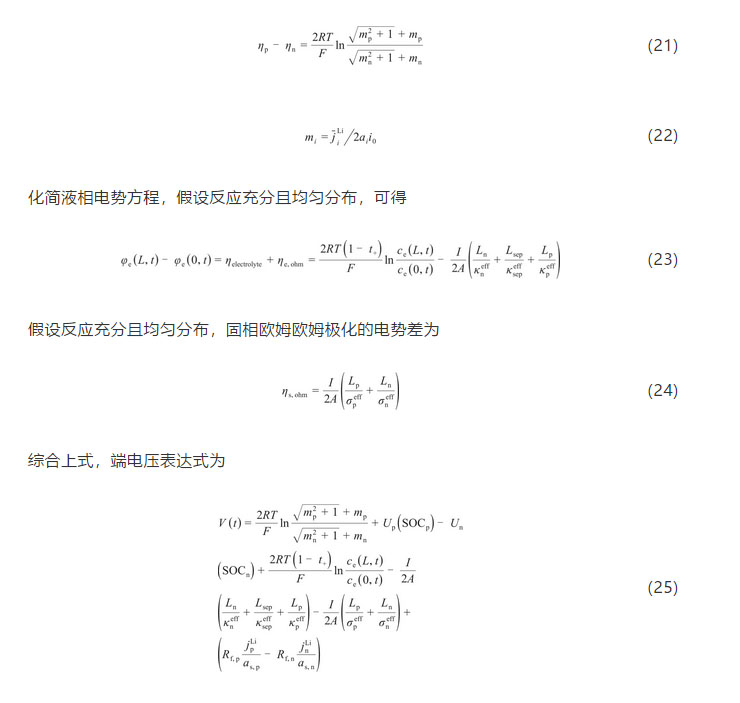

至此，端電壓表達式(25)中的所有變量均已求出，在不考慮溫度影響的情況下，簡化的電化學模型搭建完成。
2.4 熱模型簡化
Forgez等分析軟包鋰離子電池在高倍率工況會出現內部溫差較大的情況，集總模型不適合求解，溫升受散熱系數、放電倍率的影響。但根據本文模型計算，在恒流情況下，大型軟包電池使用集總模型相對準確，但在復雜工況表現不佳。
圖3為軟包鋰離子電池的三維結構，上述的簡化模型與電芯溫度相關。由于極耳面積相對較小，為計算方便，本文在計算產熱時考慮極耳發熱，忽略極耳散熱。

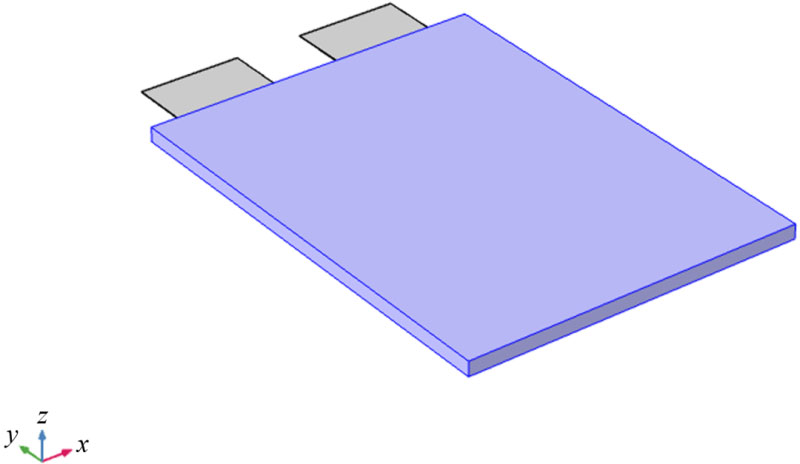

圖3 軟包鋰離子電池三維結構
電池厚度z對于長寬可忽略不計，圖3中的三維電池模型可簡化為圖4中的平面模型，假設電池散熱條件一致，電池的溫度場呈對稱分布，由于電化學模型中需要的是電芯的平均溫度，本文再做一次簡化，電池平均溫度可化為：過O兩條中心線的一維熱模型所求出各點溫度的平均解。

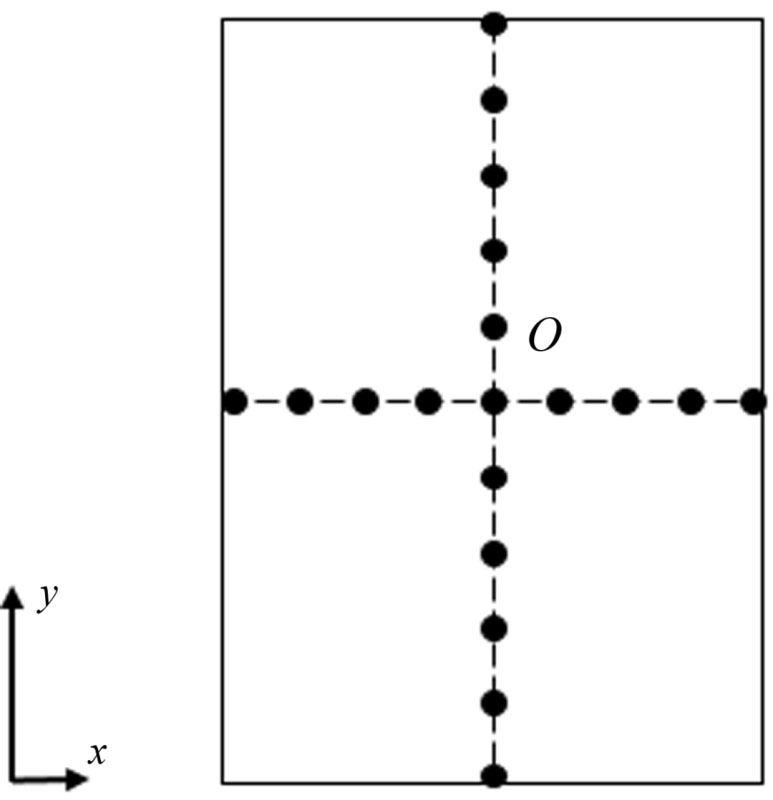

圖4 溫度模型簡化
2.5 模型耦合
以鋰離子電池的負極為例，電壓模型中的固相擴散系數Ds,an與電化學反應速率常數kan是動態變化的，與2.4節計算出的平均溫度T相關；固相擴散系數與電化學反應速率常數會影響電池的總產熱量，直接影響溫度變化，熱模型與電壓模型耦合，正極同理。
3 仿真驗證及分析
本文選用容量為20 A·h的軟包磷酸鐵鋰電池，上限電壓3.65 V，下限電壓2.3 V，電池長、寬、厚度分別為150 mm、200 mm、8 mm。仿真電腦配置：AMD 2700處理器，內存16 GB。本文以COMSOL軟件中P2D-熱模型的結果為標準，設計2組對比試驗：①不考慮溫度的SP2D模型與考慮溫度的TCSP2D模型在不同倍率、恒流工況的電壓對比；②考慮溫度的SP模型與TCSP2D模型在不同初始溫度、相同放電倍率的溫度對比。試驗2中的SP模型忽略液相濃度影響，端電壓表達式不如TCSP2D模型詳盡，故只對比溫度。
圖5是初始溫度為25 ℃、不同倍率、恒流放電工況的電壓對比，可以看出，TCSP2D模型更加接近P2D模型電壓曲線。電化學模型中的擴散系數、電化學反應速率常數與溫度系數都會對端電壓產生影響，SP2D默認這些量為初始溫度下的常值，故會產生偏差。

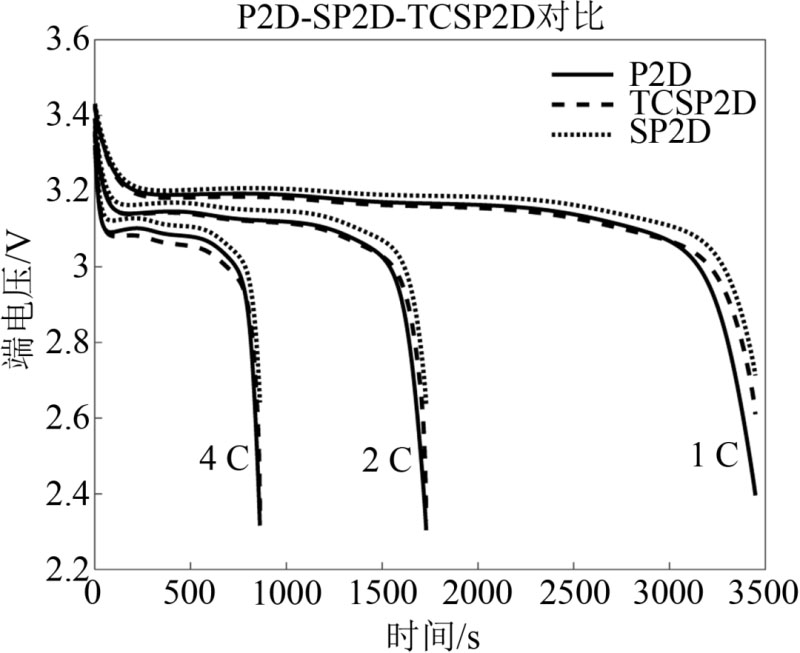

圖5 1 C、2 C、4 C恒流放電電壓
表5展示了兩種模型與P2D模型端電壓的均方根誤差(root mean square error，RMSE)，可以看出TCSP2D模型在計算精度上有一定提升。

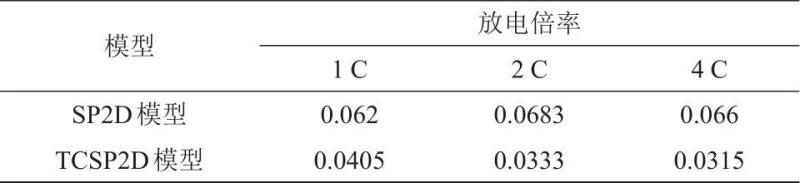

表5 不同放電倍率電池電壓的均方根對比
圖6為初始溫度為10 ℃、15 ℃、20 ℃，4 C恒流放電的溫度曲線，TCSP2D模型與P2D模型的平均溫度更加接近；SPM沒有考慮固液相歐姆熱以及液相電勢差產熱，產熱量有所下降；而TCSP2D模型忽略了濃度差極化的產熱量，影響較小，誤差相對較低。

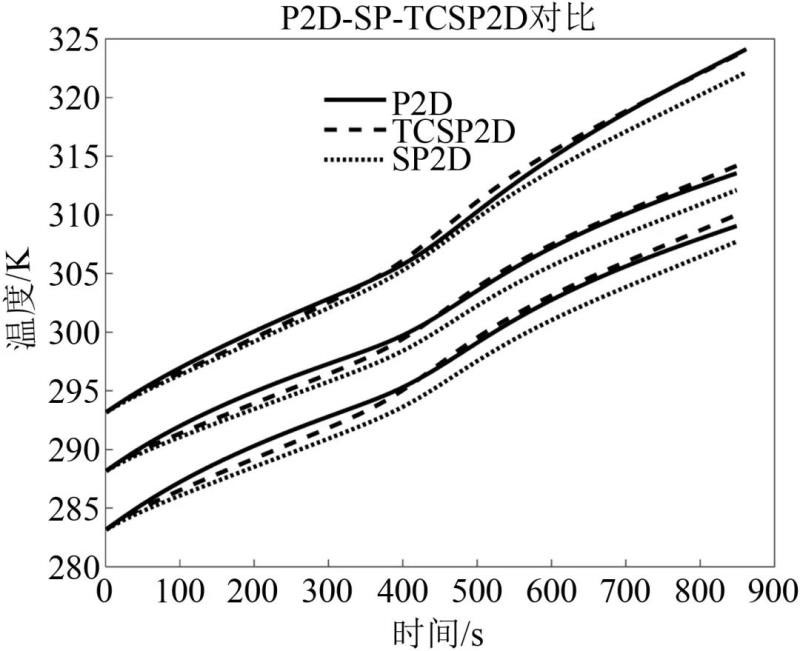

圖6 10 ℃、15 ℃、20 ℃ 4 C恒流放電下電池平均溫度
表6記錄了在考慮溫度的兩種動態模型與P2D模型的均方根誤差，在計算電池平均溫度方面，TCSP2D誤差較小，性能有一定提升。

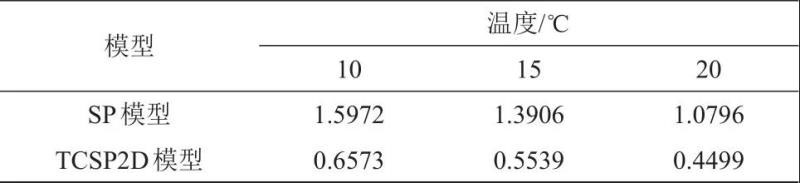

表6 不同初始溫度下4 C恒流放電RMSE對比
表7記錄了3種模型單次、完整的4 C恒流放電的運算時間，忽略了網格劃分、復雜微分方程耦合等問題，簡化模型的計算速度遠快于COMSOL軟件中的P2D模型。

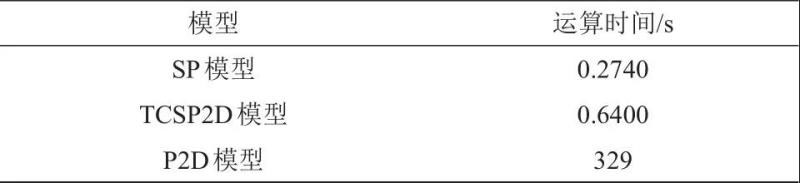

表7 模型運算時間對比
綜上所述，SP模型最簡單，計算速度最快；P2D模型計算最準確，耦合熱模型更費時；TCSP2D模型運算在高倍率放電下精度較高，運算時間大大減小，對于投入到實際應用中非常有意義。
此外，本文測試了單次城市道路循環工況，峰值電流超過7C，取電池初始SOC=0.75，圖7為兩模型的端電壓、電池平均溫度曲線。

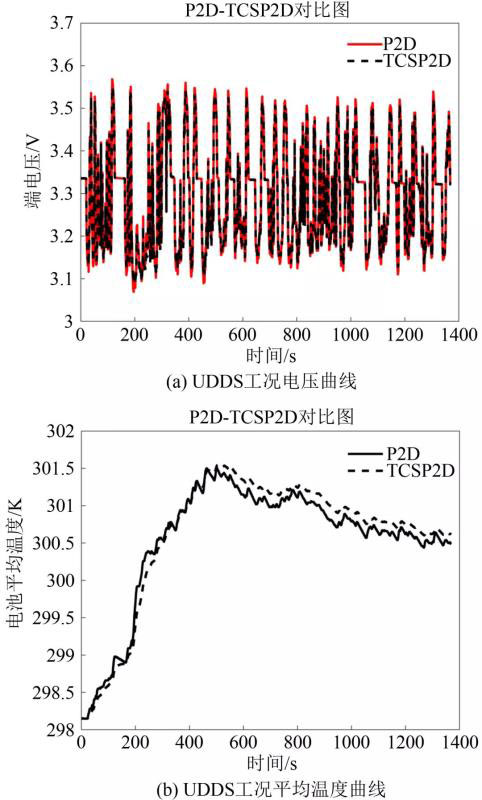

圖7 UDDS工況電壓、平均溫度對比
圖8記錄了TCSP2D模型較P2D模型的電壓、平均溫度的絕對百分比誤差(absolute percentage error，APE)曲線。

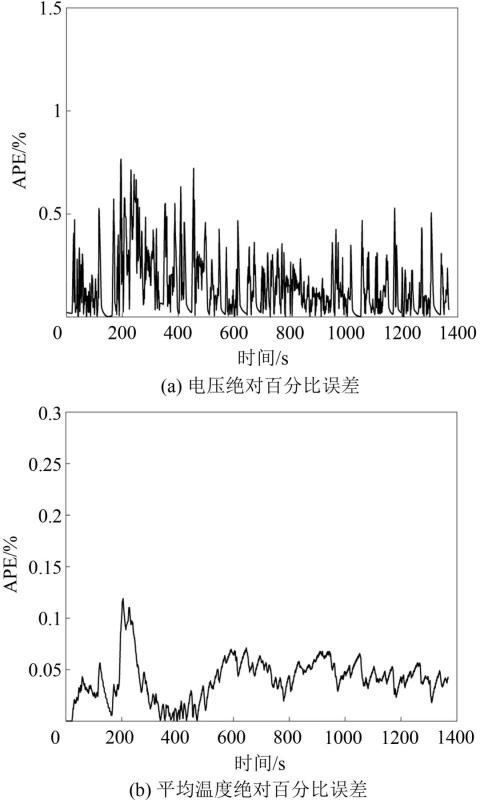

圖8 UDDS工況電壓、平均溫度絕對百分比誤差對比
對于復雜工況，基于有限差分法的TCSP2D模型的端電壓絕對百分比誤差不超過1%，溫度絕對百分比誤差不超過0.15%，在大電流沖擊下該模型依然有效且穩定。
4 結 論
（1）本文提出耦合溫度影響的TCSP2D模型，對電池的端電壓做了細致的分解，考慮不同極化對電壓的影響，并把電化學參數與溫度耦合，通過全代數表達式快速計算電池平均溫度與端電壓，可在線運行，可求解每一點每一時刻的鋰離子濃度，如有需求可以擴展添加與電池老化相關的參數。
（2）仿真驗證的結果表明，本文提出的TCSP2D模型相比于SPM與SP2D模型運算精度更高，相較于P2D模型運算速度更快，具有準確、高效、可在線運行的優點。
(3)該模型可以為電池管理系統中考慮溫度影響的荷電狀態(state of charge，SOC)估計提供支持，下一步的工作重心為在該模型的基礎上結合具體試驗，提出效果更好的SOC在線估算方法。
