印度科研人員在鈉離子電池柔性陽極材料研究方面取得進展
文章信息
技術(shù)領域：鈉離子電池
開發(fā)單位：印度迦米亞·彌立亞·伊斯拉米大學 Mohd.Shahid Khan
技術(shù)突破：研究了MoSSe合金作為鈉離子電池陽極材料的電化學性能，結(jié)果顯示出高容量、低電壓、高充放電速率、高柔性等特征（比電荷容量為1036 mA h g?1）。
文章名稱：Archana Sharma, Mohd. Shahid Khan, et al. Ab initio study of molybdenum sulfo-selenides alloy as a flexible anode for sodium-ion batteries. Applied Surface Science, 2020.
應用價值：為提高現(xiàn)有陽極材料的電化學性能提供新的前景。
鈉具有高離子導電性和快速擴散能力，儲量豐富且價格低廉，非常適合大規(guī)模應用，如電動汽車和電網(wǎng)級電力存儲等，然而鈉電池的循環(huán)效率還不夠高。選擇合適的陽極提高反應動力學的鈉離子快速存儲(陽極)材料，是實現(xiàn)高能量密度和改善電極性能的首要步驟。MoS2（二硫化鉬）是一種類似石墨烯的材料，已被廣泛研究并作為多種應用場景的潛在材料，包括作為金屬離子電池的陽極材料。與石墨烯的平面結(jié)構(gòu)不同，MoS2有更好的金屬原子錨定能力，因此具有更高的容量。裸露的MoS2納米片被用作具有高可逆比容量的SIBs的陽極材料。但由于其固有的低電導率和大體積膨脹，導致容量衰減快，循環(huán)穩(wěn)定性差。近年來，利用改良的化學氣相沉積(CVD)技術(shù)，在適當?shù)臏囟认掠肧e層取代S層合成了MoS2和MoSe2合金結(jié)構(gòu)，打破MoS2的非平面對稱性，具有許多獨特的特性，如Rasba自旋分裂、二次諧波(SHG)響應和較大的壓電效應。
近日，印度迦米亞·彌立亞·伊斯拉米大學Mohd. Shahid Khan團隊利用最先進的密度泛函理論(DFT)計算，在原子水平上研究了MoS2和MoSe2合金作為可充電SIBs的陽極材料的重要電化學性能，包括電子導電性、電壓分布、比容量、鈉離子遷移率和機械強度。結(jié)果表明，該電極具有較高的比電荷容量(1036 mA h g?1)和較低的陽極電位窗口(1.52 ~ 0.14 V)，具有較高的倍率性能。硒的引入不僅提高了原始MoS2材料的容量，還提高了材料的導電性，同時不影響材料的機械強度，保持了材料的結(jié)構(gòu)穩(wěn)定性。同時，計算了在Se和S原子表面擴散的低離子跳躍勢壘為0.035 eV和0.052 eV，表明Na的遷移速度很快，因此充放電速率也很快。此外，MoSSe合金可以承受高達25%的應變，即使在高濃度Na原子下也不會產(chǎn)生任何結(jié)構(gòu)變形，具有超高的柔韌性。這些結(jié)果可以為提高現(xiàn)有陽極材料的電化學性能提供新的前景。

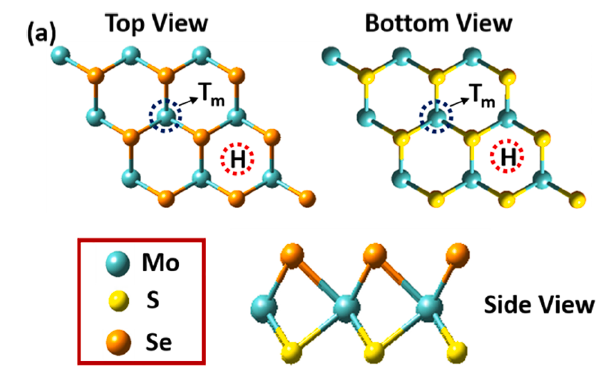

圖1 MoSSe合金的結(jié)構(gòu)
推薦相關(guān)閱讀：
大連化物所研制出光聚合凝膠電解質(zhì)并用于固態(tài)鈉金屬電池
文章信息
技術(shù)領域：鈉離子電池
開發(fā)單位：中科院大連化物所 吳忠?guī)?
技術(shù)突破：發(fā)展出一種高室溫離子電導率的光聚合凝膠準固態(tài)電解質(zhì)，其表現(xiàn)出優(yōu)異的室溫離子電導率、寬電化學窗口和出色的柔韌性。
文章名稱：Wen Pengchao, Wu Zhongshuai, et al. Photopolymerized Gel Electrolyte with Unprecedented Room-Temperature Ionic Conductivity for High-Energy-Density Solid-State Sodium Metal Batteries. Advanced Energy Materials, 2020.
應用價值：構(gòu)筑出高比能、高倍率、長循環(huán)性能的鈉金屬電池，該研究為發(fā)展室溫高能密度柔性固態(tài)鈉金屬電池提供了新方向。
鈉元素具有與鋰相似的特性，因其含量豐富、分布廣泛，使鈉離子電池成為一種具有競爭力的電化學儲能器件。由于Na+半徑大于Li+，鋰離子電池中常規(guī)使用的石墨負極的插層反應不適用于鈉離子電池。在一些研究負極材料中，鈉金屬負極具有高理論容量（1165 mAh/g）和低氧化還原電勢（-2.71V vs. 標準氫電勢）的特點，被視為開發(fā)高輸出電壓和能量密度的鈉離子電池的理想負極材料。但有機電解質(zhì)系統(tǒng)中的鈉金屬電池仍存在安全問題，如電解質(zhì)泄漏和鈉枝晶形成，抑制了其實際應用。
近日，中國科學院大連化學物理研究所催化基礎國家重點實驗室二維材料化學與能源應用研究組研究員吳忠?guī)泩F隊通過光聚合策略制備出一種新型的高離子電導率聚合物，即乙氧基化三羥甲基丙烷三丙烯酸酯（ETPTA）基準固態(tài)電解質(zhì)，并以此構(gòu)建出高能量密度、高倍率、長循環(huán)固態(tài)鈉金屬電池。制備出的準固態(tài)電解質(zhì)表現(xiàn)出較高的室溫離子電導率1.2 mS/cm，以及寬電化學窗口4.7 V（vs. Na+/Na），并有效抑制了鈉枝晶的生長；將其應用于鈉金屬電池，表現(xiàn)出出色的倍率性能和長期循環(huán)的穩(wěn)定性，在15 C時可保持55 mAh/g的可逆放電容量；在5 C的倍率下循環(huán)1000次，仍可保持97%的容量。所獲得的鈉金屬軟包電池也表現(xiàn)出優(yōu)異的穩(wěn)定性、柔韌性和安全性能。該研究為發(fā)展室溫高能密度柔性固態(tài)鈉金屬電池提供了新方向。（來源：中科院大連化學物理研究所）

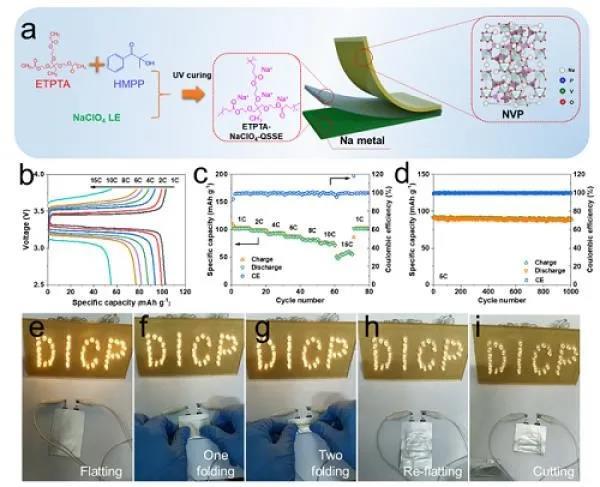

圖1 ETPTA-NaClO4-QSSE, NVP, 和 NVP||ETPTA-NaClO4-QSSE||Na SMBs的制備與表征
