節能減排作為我國的一項基本國策已經推進將近十年了,各行各業圍繞這項基本國策進行了卓有成效地工作,取得了令人滿意的成績,通信行業也不例外。然而,能源成本的不斷攀升以及人們對綠色環保愈加重視的程度,促使節能需求越來越強烈。
如何在通信機房的數據中心搞好節能減排一直是通信界普遍關心的問題。通過研究表明,數據中心的節能冷卻模式在某些天氣條件下的節能潛力對IT環境非常具有吸引力。如果在數據中心配置了節能冷卻模式,寒冷月份可以利用室外空氣制冷,讓需要使用制冷劑的制冷組件,比如冷水機和壓縮機,可以關停不用或在以較低負荷運行,從而起到很好的節能減排效果。
1、數據中心節能冷卻模式的基本概念
盡管節能冷卻模式的概念已經在數據中心行業內得到認可,但是相關的術語還未標準化,并且定義也容易引起混淆。其中最容易引起混淆的一點是,使用“節能冷卻”這一術語來形容制冷系統內的一個組件或制冷系統的子設備。而實際上“節能冷卻”不是指一個物體,而是指一種運行模式。節能冷卻模式有時也被稱作“自然冷卻”。這個術語可以用來說明節能冷卻模式的一般情況,但應注意以下兩點:其一,節能冷卻模式下,制冷機組的壓縮機會部分或完全轉為旁通運行。大多數使用節能冷卻模式的系統大部分時間是將壓縮機部分轉為旁通運行,因此節省了部分能源,但是制冷并不是“免費”的。其二,即使節能冷卻模式將壓縮機完全轉為旁通運行,在利用風機或泵排放熱量時還是會有所耗能,并且很可能還會用到其它需要耗能的功能,比如加濕,也就是說即使在完全節能冷卻模式下,制冷也并不是“免費”的。只不過是節能冷卻模式節省了大部分的制冷能耗,提高了能源利用率。
2、數據中心制冷系統具備的基本要素
要搞清楚數據中心的節能冷卻模式,有必要知道制冷系統的基本要素及原理。通過歸納,我們知道:第一要素為排熱:即利用制冷系統的風機或泵,通過電能將流體(比如空氣或水)攜帶的熱量從數據中心室內運送至室外環境,達到熱量排放的目的。第二要素為換熱:即利用盤管或通風孔將熱量從一道熱流體轉換到下一道熱流體。不論哪種,最后都需通過熱交換將熱量排到室外。第三要素為壓縮機,即制冷系統使用制冷劑的高壓和低壓形態使熱量逆勢從冷區(數據中心)流向熱區(夏天戶外)。高壓制冷劑比室外溫度高許多。正是這種“溫度提升”讓熱量可以從數據中心流向室外環境。第四要素為蒸發輔助,即利用冷卻塔、濕式過濾器或噴頭將水蒸發以幫助將熱量排到室外。
3、數據中心的主要幾種節能冷卻模式
1數據中心的冷卻模式
數據中心的節能冷卻模式大體上可以分為風側節能冷卻模式和水側節能冷卻模式。
①風側節能冷卻模式的分類
·采用直接新風作為空調的旁通
這種節能冷卻模式有時也稱作“直接通風”模式,它是當室外空氣條件在設定值范圍內時,利用風機和百葉從室外經過過濾器抽取一定數量的冷風并直接送入數據中心。這種類型的節能冷卻模式也可以結合蒸發輔助一起使用,這樣室外空氣在進入數據中心前需要先穿過潮濕的網狀介質,它支持在部分節能冷卻模式下運行。
·采用空氣換熱器作為空調的旁通
這種節能冷卻模式有時稱作“間接通風”模式,它是當室外空氣條件在設定值范圍內時,利用室外空氣間接為數據中心制冷。這種模式使用風機將室外冷風吹到一組板或盤管上面,冷卻板或管的另一側的數據中心內的熱空氣,將數據中心內的空氣與室外空氣完全隔離。這種類型的節能冷卻模式也可以與蒸發輔助結合使用,它既能支持在完全節能冷卻模式下運行也支持在部分節能冷卻模式下運行。
·采用熱輪換熱器作為空調的旁通
這種節能冷卻模式是當室外空氣條件在設定值范圍內時,利用風機將室外冷風吹入熱輪換熱器,以使數據中心空間保持較為干燥的環境。這種類型的節能冷卻模式也可以與蒸發輔助結合使用,室外空氣在進入數據中心前需要先穿過潮濕的網狀介質。它既支持在完全節能冷卻模式下運行也支持在部分節能冷卻模式下運行。
②水側節能冷卻模式的分類
·采用熱交換器作為冷水機組的旁通
這種節能冷卻模式是當室外空氣條件在設定值范圍內時,利用冷凝水間接冷卻數據中心的冷凍水。泵將冷凝水送入并穿過板式換熱器,從計算機房空氣處理裝置(CRAH)使用的冷凍水得以冷卻,而無需將兩種水混合。冷水機組的旁通閥可以根據冷凝水的冷凍溫度決定是否關閉。這種類型的節能冷卻模式在熱交換器與冷水機組串聯連接時可以支持部分節能冷卻模式下運行。
·采用蒸發冷卻器作為風冷冷水機的旁通
這種節能冷卻模式是當室外空氣條件在設定值范圍內時,利用一種叫做干式冷卻器的熱交換器直接冷卻數據中心內的冷凍水。泵將冷凍水送入并穿過干式冷卻器,在這里利用室外冷風冷卻冷凍水,然后將冷卻后的冷凍水送往CRAH。冷水機的旁通閥可根據室外冷風的冷凍程度決定關閉或在更高效率下運行。只有當熱交換器與冷水機串聯連接時才支持在部分節能冷卻模式下運行。
·采用次級盤管作為計算機房空氣調節裝置(CRAC)壓縮機的旁通
在這種類型的節能冷卻模式下,直膨式CRAC包含一個獨立的次級冷凝水盤管,可在節能冷卻模式時使用。當室外空氣條件在設定值范圍內時,泵將冷凝水送入并穿過干式冷卻器,在這里利用室外冷風使冷凝水冷卻,然后將冷卻后的冷凝水送到CRAC的次級盤管。這種類型的節能冷卻模式支持部分節能冷卻模式下運行。
4、影響數據中心節能冷卻模式運行的因素
數據中心節能冷卻模式的運行主要受以下三方面因素的影響:
①地理位置
節能冷卻模式的使用完全取決于數據中心的地理位置。即使在部分節能冷卻模式下工作時,地理位置的季節性氣候條件也至關重要;
②制冷系統制冷設定值
增加節能冷卻模式可用時間的方法主要有兩種:一是將數據中心搬到較為寒冷的地區,二是提高服務器的設計進風溫度。第一種方法對于已有數據中心來說顯然是不現實的。第二種方法則具有可行性,而且現在不論是新建數據中心還是已有數據中心都適用;
③熱冷氣流隔離
如果機柜布置不合理或者氣流管理不當,數據中心內的熱風和冷風會發生混合。
5、幾種模式的量化分析及實際應用的問題

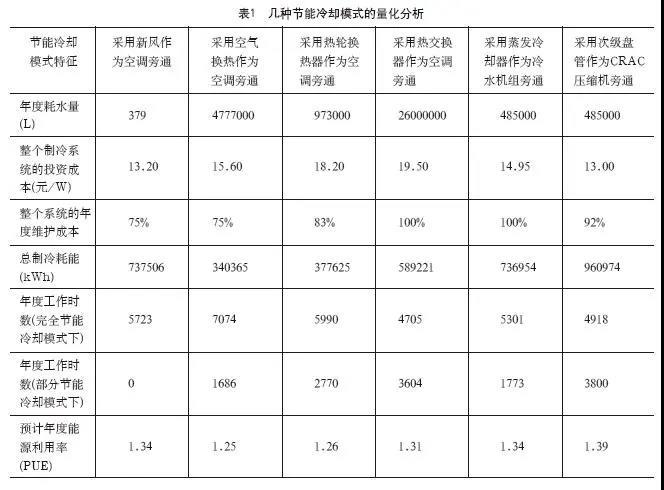

下面對幾種節能冷卻模式進行量化分析,具體情況見表1。
我國地大物博幅員遼闊,各地氣象條件及資源利用情況有所不同,所以通信運營商在各自的數據中心具體采用哪種節能冷卻模式,要做到具體情況具體分析。制冷系統在完全節能冷卻模式下運行可以節省不少能源,是大家都想做到的,但也要付出一定的代價。在我國北方地區,天氣干燥,風力資源較為豐富,寒冷季節也長一些,數據中心適合采用風側節能冷卻模式,但由于受沙塵暴影響,應切實做好防塵除暴工作,以免影響數據中心通信設備正常運行。在南方地區,天氣潮濕,風力資源相對豐富,炎熱季節長一些,數據中心適合采用水側節能冷卻模式,但要做好失水控制,避免宕機風險,同時做好機房濕度控制,保證機房設備運行條件。
中部地區氣象條件介于南北部地區之間,在節能冷卻模式上可采用風側節能冷卻模式和水側節能冷卻模式兼而有之。有研究表明,對于小于1000m2的數據中心適用于風側節能冷卻模式,但對于超過1000平方米的大型數據中心,如果采用冷凍水型的機組的水側節能冷卻模式在經濟性上是比較占優勢的。有些制冷系統供應商可以提供多種冷凍水的空調,包括高密度的解決方案以及中、低密度的解決方案,都可以用冷凍水空調,冷凍水機組他們可以提供,包括水冷的,包括自然冷卻的冷水機組,他們都可以提供全套的設備。無論何種地區采用何種節能冷卻模式,均應得到制冷系統供應商在技術上強有力的支援。
總體上說,數據中心的節能冷卻模式原則上要考慮因地制宜,做到投資省、能源利用率高、建設周期短、充分利用現有資源。此外,還要從樓體的兼容性及可改造性、控制的復雜程度、數據中心的濕度控制、平均壽命、可用性風險、占地面積、是否需要制冷劑作為后備等多方面的問題加以綜合考慮。
結束語
以前,制冷系統節能冷卻模式在大多數數據中心內并沒有得到廣泛重視。這主要是因為那時電力成本較低,IT設備供風溫度較低,并且還沒有頒布碳排放法規?，F(xiàn)在,隨著電力成本越來越高,加之社會對通信的需求日益增大,數據中心的設備擴容也隨之增大,數據中心的節能減排作為一個突出問題擺在通信運營商面前。為了降低碳排放,我國把節能減排作為基本國策,并且出臺了各種標準和各項法規,這就需要數據中心減少耗能。一些節能冷卻模式在許多氣候條件都能有效減少能耗。數據中心操作員可以根據自己所處的氣候條件找出可以作為系統首選工作方式的節能冷卻模式,并將機械制冷系統作為輔助工作方式或后備。在某些天氣條件時,一些制冷系統在節能冷卻模式下運行可以節省超過70%的年度制冷能源成本,相應的年度能源利用率也會有超過15%的改善,從而為本行業的節能減排作出了應有貢獻。
