斯坦福大學研究人員在無膜Zn/MnO2液流電池上取得進展
文章信息
技術領域：無膜Zn/MnO2液流電池
開發單位：斯坦福大學 崔屹
文章名稱：Guodong Li, Yi Cui, et al. Membrane-Free Zn/MnO2 Flow Battery for Large-Scale Energy Storage. Advanced Energy Materials, 2020
技術突破：在陰極(Mn2+/MnO2)和陽極(Zn2+/Zn)中，利用溶解沉淀反應構建了一種新型的可充電Zn/MnO2液流電池，使陽極電解液和陰極電解液混合成一種電解質，移除了離子選擇膜的需求，降低了成本。令人印象深刻的是，這種新電池在面積容量為0.5至2mAhcm-2的范圍內，具有接近1.78V的高放電電壓、良好的倍率能力(10C放電)和良好的循環穩定性（1000次無衰減）。
應用價值：該工作將為開發下一代低成本和安全的針對電網規模應用的儲能系統奠定堅實的基礎。
由于間歇性可再生能源快速發展，并對電能服務質量和能源管理提出了更高要求，因此電網規模儲能技術一直受到人們的高度重視。氧化還原液流電池具有獨立于電源輸出定制能量容量的特點，液體電解質和電活性材料通常儲存在外部，電極的作用是為氧化還原反應的發生提供電化學活性表面。然而，在這些系統中仍然存在一些問題，如活性物質濃度低、能量密度低、環境毒性高、離子選擇膜成本高、電池系統成本高等。因此，需要開發一種成本低、安全性高、可擴展性好的新型液流電池。Zn/MnO2水系電池因其低成本、高安全性、高輸出電壓和環境友好性而引起了人們的廣泛興趣。然而，到目前為止，一次性Zn/MnO2電池在市場上仍占主導地位，而不是可充電電池，這主要是由于循環過程中陰極反應的可逆性差，從而導致嚴重的容量衰減。

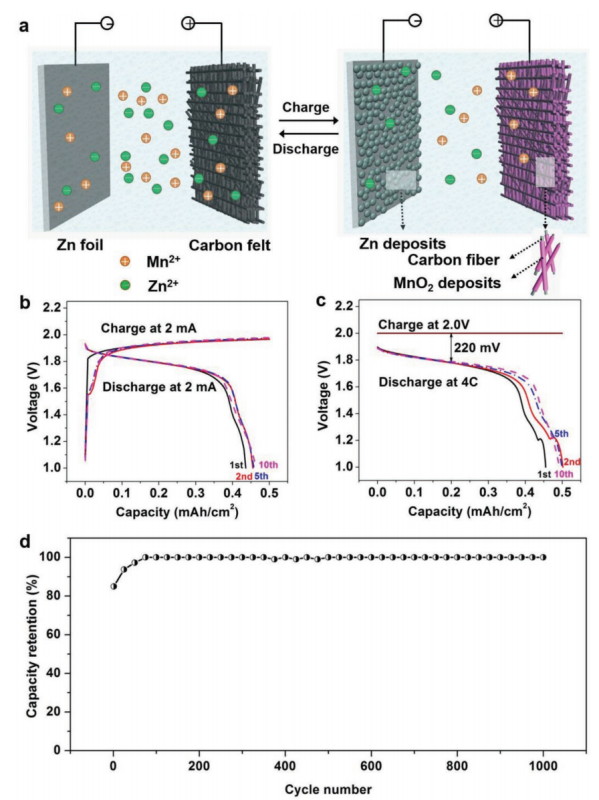

圖1 Zn/MnO2氧化還原液流電池
斯坦福大學崔屹研究團隊以MnSO4溶液為陰極，金屬Zn箔為陽極，制備了一種新型無膜Zn/MnO2水系液流電池。在陰極側，Mn2+離子在充電時轉化為γ-MnO2，在放電時可逆溶解成Mn2+離子。在陽極側，Zn與Zn2離子之間發生可逆轉變。結果表明，這種液流電池具有高的放電電壓≈1.78V，良好的倍率能力(從0.5C到10C)，并且在0.5mAh cm-2下，1000次循環中仍保持接近100%的容量，在2mAh cm-2下，500次循環仍保持接近95%的容量。未來將開發親水性好、導電性好、比表面積高的新型陰極集電極，以實現更高面積容量?？傊?，該工作將為開發下一代低成本、高安全性的電網規模儲能系統奠定堅實的基礎。
推薦相關閱讀：
華中科技大學研究人員在新型攪拌自分層液流電池上取得進展
文章信息
技術領域：攪拌自分層液流電池
開發單位：華中科技大學 沈越
文章名稱：Jintao Meng, Yue Shen, et al. Cost, A Stirred Self-Stratified Battery for Large-Scale Energy Storage. Joule, 2020.
技術突破：介紹了一種由重力驅動的攪拌自分層液流電池(SSFB)，該電池具有極其簡單的結構，采用攪拌來提高充放電速率，庫侖效率始終高于99%。此外，所提出的SSFB本質上不受其他電池的共同失效機制的影響。
應用價值：Zn-TEMPO的SSFB的能量密度可媲美全釩液流電池，是未來電力儲能應用理想的候選。
未來的電網將需要大規模的電力儲能(EES)系統，以降低太陽能和風能的間歇性供應帶來的影響，并平衡電力供需。大多數電池都有多個薄層的內部結構，即由電極材料、集電器和分離膜組成，這需要復雜的生產線來制造。這樣的設計是由于厚電極中進行電化學反應是十分困難的，離子反應物的擴散太慢，無法趕上電化學反應，而攪拌是促進摻混和加速化學反應的最常見的方法。如果在電池中引入攪拌，那么電化學反應速率將不再受到擴散的限制。傳統的氧化還原液流電池（RFBs）使用泵送系統和流體通道來促進溶解的氧化還原活性物質的傳遞。然而，使用離子選擇膜分離氧化陰極和還原陽極仍然是必要的，膜中的離子擴散速率仍然是一個限制因素，需要使用多層堆棧反應器。離子選擇膜是RFBs的主要成本驅動因素，其劣化是性能衰減的主要原因。

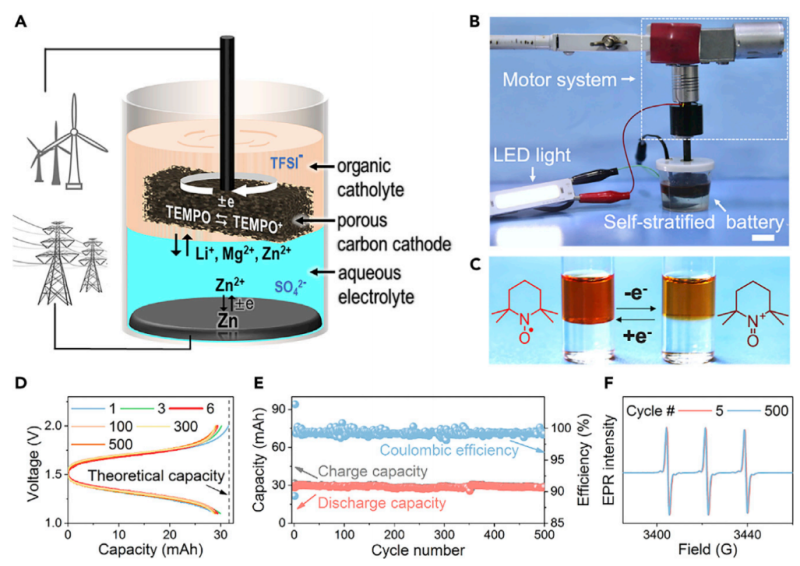

圖2 自分層液流電池概觀
華中科技大學的研究人員提出了一種攪拌自分層液流電池(SSFB)，它具有重力驅動的熱力學穩定結構，底部含有Zn金屬陽極，中間含有水系電解液，頂部含有有機陰極電解液。正氧化還原物種(2,2,6,6-四甲基哌啶-1-氧[TEMPO]及其氧化狀態)被溶解并嚴格限制在有機陰極電解液中。水系電解液層含有高濃度的無機鹽，但不含氧化物種。它將Zn陽極與氧化陰極分離。因此，自放電被消除，庫侖效率(CE)高于99%（500次循環），即使在攪拌加速充放電反應時也是如此。在循環過程中，SSFB在循環中保持了溶解氧化還原物種的良好穩定性，就像傳統的RFB一樣。此外，SSFB本質上不受其他可充電電池的常見失效機制的影響，如電極晶體結構惡化、Zn的枝晶生長和膜交叉引起的問題。因此，它在長期循環過程中表現出良好的穩定性。此外，Zn-TEMPO SSFB的能量密度可以與全釩液流電池媲美，是未來電力儲能應用理想的候選。
