摘 要 本文以三元體系電池單體及系統(tǒng)為研究對(duì)象，研究了單體電池內(nèi)阻、壓差等因素對(duì)電池系統(tǒng)循環(huán)壽命變化規(guī)律的影響；確定了電池系統(tǒng)循環(huán)壽命的擬合公式，該三元體系動(dòng)力電池系統(tǒng)在循環(huán)過程中放電容量遵循冪函數(shù)衰減變化規(guī)律，為預(yù)測(cè)和評(píng)估動(dòng)力電池系統(tǒng)的實(shí)際使用壽命提供依據(jù)。同時(shí)分析了動(dòng)力電池單體在不同溫度及不同充放電深度下的容量變化規(guī)律。
關(guān)鍵詞 動(dòng)力電池系統(tǒng)；循環(huán)壽命；內(nèi)阻；單體壓差；壽命擬合；一致
近年來我國(guó)的新能源汽車產(chǎn)業(yè)呈現(xiàn)爆發(fā)式增長(zhǎng)，使得新能源車用動(dòng)力電池系統(tǒng)備受關(guān)注。動(dòng)力電池系統(tǒng)作為電動(dòng)汽車的關(guān)鍵部件之一，其使用壽命直接影響整車的使用。以往對(duì)動(dòng)力電池的循環(huán)壽命研究往往僅限于電池單體或模組，鮮有針對(duì)動(dòng)力電池系統(tǒng)的研究報(bào)道。由于短板效應(yīng)，電池系統(tǒng)的性能通常由其內(nèi)部最差單體電池決定，所以單體電池的不一致性會(huì)導(dǎo)致電池系統(tǒng)的性能大幅度降低，特別是電池系統(tǒng)的壽命會(huì)受到較大影響。因此嘗試找出電池系統(tǒng)壽命衰減規(guī)律，建立動(dòng)力電池系統(tǒng)壽命評(píng)估方法和壽命模型，為建立動(dòng)力蓄電池快速壽命測(cè)試和評(píng)價(jià)方法提供依據(jù)，對(duì)電池系統(tǒng)在整車上的合理使用具有重要意義。
1 技術(shù)參數(shù)及測(cè)試方法
1.1 研究對(duì)象與試驗(yàn)設(shè)備
研究對(duì)象：試驗(yàn)采用混合動(dòng)力車用310.8 V/37 A·h高能量型三元?jiǎng)恿﹄姵叵到y(tǒng)作為研究對(duì)象，動(dòng)力電池系統(tǒng)由7個(gè)模組串聯(lián)而成，每個(gè)動(dòng)力電池模組由12個(gè)動(dòng)力電池單體串聯(lián)而成，整個(gè)動(dòng)力電池系統(tǒng)的組合形式為1并84串。試驗(yàn)用電池系統(tǒng)及其電池單體的主要參數(shù)如表1所示。

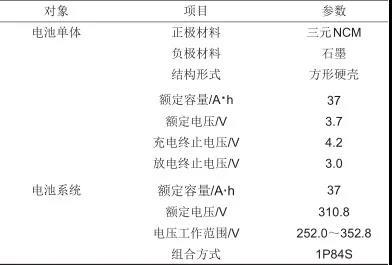

表1 試驗(yàn)用電池系統(tǒng)及電池單體主要參數(shù)
試驗(yàn)設(shè)備：動(dòng)力電池系統(tǒng)使用美國(guó)Bitrode FTF2-600/50-750BS型動(dòng)力電池模擬器進(jìn)行循環(huán)壽命及功率內(nèi)阻試驗(yàn)，使用弗利茲F-7.5-HPRO型水冷機(jī)對(duì)循環(huán)中的電池系統(tǒng)進(jìn)行冷卻，鋰離子動(dòng)力電池系統(tǒng)循環(huán)壽命試驗(yàn)臺(tái)，如圖1所示；動(dòng)力電池單體使用美國(guó)Bitrode MCV12-100/50/10-5型動(dòng)力電池模擬器、巨孚FTH-1000-40-OP-5D型環(huán)境箱進(jìn)行單體電池循環(huán)壽命試驗(yàn)，使用Zennium P10電化學(xué)工作站進(jìn)行交流阻抗試驗(yàn)。

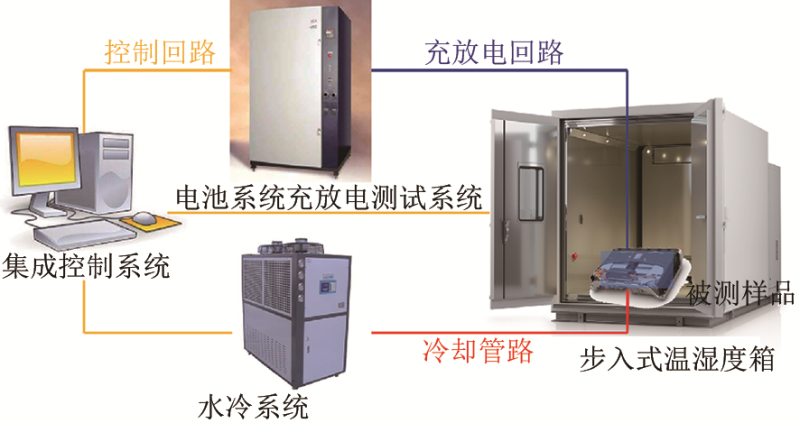

圖1 鋰離子動(dòng)力電池系統(tǒng)循環(huán)壽命試驗(yàn)臺(tái)結(jié)構(gòu)示意
1.2 試驗(yàn)方法
1.2.1 動(dòng)力電池單體循環(huán)試驗(yàn)方法
為了保證實(shí)驗(yàn)結(jié)果的可對(duì)比性，從同一批次樣品中選取一致性較好的電池單體分別在不同溫度下進(jìn)行不同放電深度(DOD范圍)的對(duì)比實(shí)驗(yàn)。動(dòng)力電池單體的循環(huán)試驗(yàn)方法如下所示。
（1）100%充放電深度(100% DOD)：電池單體循環(huán)試驗(yàn)分別在室溫和40 ℃環(huán)境下進(jìn)行，采用1 C恒流充電至單體電壓達(dá)到4.24 V，然后轉(zhuǎn)恒壓充電直至電流小于等于1.85 A時(shí)停止充電，靜置30 min，以1 C恒流放電至單體電壓為3.00 V，靜置30 min，重復(fù)上述步驟進(jìn)行循環(huán)試驗(yàn)；每100個(gè)循環(huán)進(jìn)行容量標(biāo)定及交流阻抗試驗(yàn)。
（2）80%充放電深度(80% DOD)：電池單體循環(huán)試驗(yàn)分別在室溫和40 ℃環(huán)境下進(jìn)行，采用1 C恒流充電至單體電壓達(dá)到4.24 V，靜置30 min，以1 C恒流放電至單體電壓為3.00 V，靜置30 min，重復(fù)上述步驟進(jìn)行循環(huán)試驗(yàn)，每100個(gè)循環(huán)進(jìn)行容量標(biāo)定及交流阻抗試驗(yàn)。

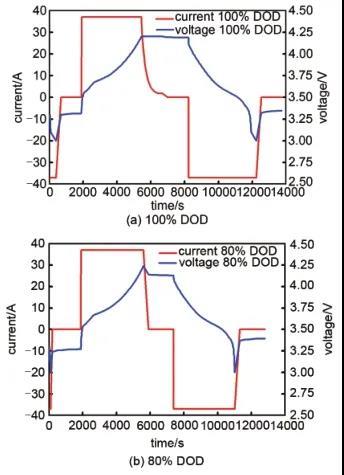

圖2 動(dòng)力電池電池單體循環(huán)試驗(yàn)方法
1.2.2 動(dòng)力電池系統(tǒng)循環(huán)試驗(yàn)方法
（1）100%充放電深度(100% DOD)：依據(jù)DB31/T634—2012。為了避免電池系統(tǒng)內(nèi)溫度不一致對(duì)其循環(huán)壽命的影響，試驗(yàn)在室溫(25±5) ℃環(huán)境溫度下進(jìn)行，循環(huán)過程中冷卻液溫度為25 ℃，流量8 L/min。采用1 C充電至總電壓達(dá)到352.8 V，然后轉(zhuǎn)恒壓充電直至電流小于等于1.85 A時(shí)停止充電(CC-CV)，靜置30 min；以1 C恒流放電至單體電壓達(dá)到3.00 V，靜置30 min；共進(jìn)行了170個(gè)循環(huán)，如圖3(a)所示。

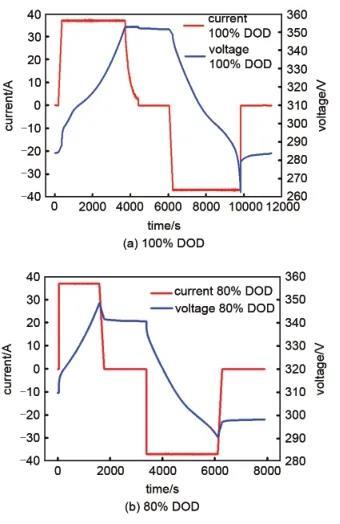

圖3 動(dòng)力電池電池系統(tǒng)循環(huán)試驗(yàn)方法
（2）80%充放電深度(80% DOD)：電池系統(tǒng)循環(huán)試驗(yàn)在室溫環(huán)境溫度下進(jìn)行，循環(huán)過程中冷卻液溫度為25 ℃，流量8 L/min。采用1 C恒流充電至總電壓達(dá)到348.6 V，靜置30 min，然后以1 C恒流放電至總電壓290.8 V，靜置30 min，試驗(yàn)方法如圖3(b)所示；共進(jìn)行了2500個(gè)循環(huán)。每200或100次循環(huán)做一次容量標(biāo)定，同時(shí)在固定SOC特定充電和放電電流下進(jìn)行直流電阻(DCIR)試驗(yàn)，容量標(biāo)定即對(duì)電池系統(tǒng)進(jìn)行3次100% DOD充放電試驗(yàn)；DCIR試驗(yàn)，首先需要電池系統(tǒng)1 C充電至總電壓311.56 V(CC-CV，截止電流為1.85 A)，靜置30 min，然后20 A充電和20 A放電各10 s，120 A充電和120 A放電各10 s，1 C放電至單體截止電壓為3.00 V，進(jìn)而計(jì)算各個(gè)脈沖電流下的直流電阻值。
2 試驗(yàn)結(jié)果分析
2.1 動(dòng)力電池單體循環(huán)試驗(yàn)數(shù)據(jù)分析
2.1.1 單體放電容量與循環(huán)次數(shù)
動(dòng)力電池單體在室溫(25±5) ℃環(huán)境下，以80% DOD和100% DOD進(jìn)行了500次循環(huán)壽命試驗(yàn)；每200或100次循環(huán)進(jìn)行100% DOD充放電以標(biāo)定容量。如圖4所示，電池單體100% DOD循環(huán)壽命初始放電容量為38.00 A·h，200次循環(huán)壽命后容量為38.24 A·h，容量保持率為100.63%，這大于電池系統(tǒng)100% DOD 170次循環(huán)后99.46%的容量保持率；500次后放電容量為37.57 A·h，容量保持率為98.87%。80% DOD循環(huán)壽命初始放電容量為38.73 A·h，200次循環(huán)壽命后容量為38.36 A·h，容量保持率為99.04%；500次循環(huán)壽命后放電容量為36.66 A·h，容量保持率為94.66%。電池系統(tǒng)80% DOD進(jìn)行400次循環(huán)壽命之后容量保持率為96.72%，600次之后容量保持率為91.76%。

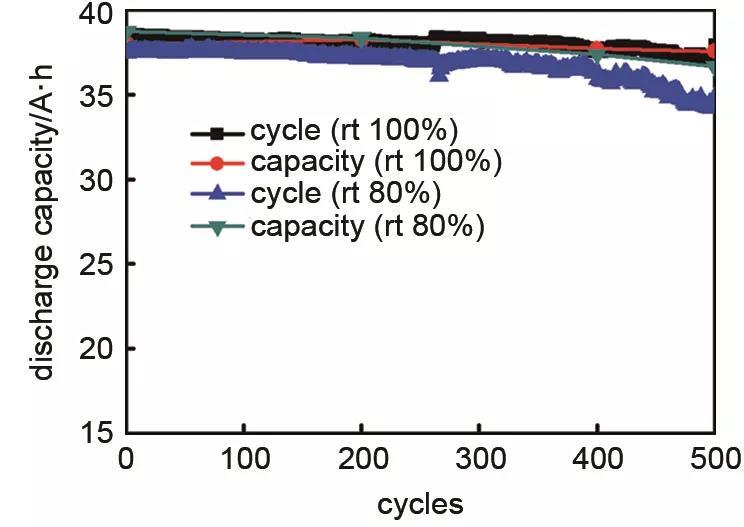

圖4 動(dòng)力電池單體室溫下80%及100% DOD循環(huán)壽命曲線
動(dòng)力電池單體室溫下容量-電壓曲線如圖5所示，可以看出NCM三元體系電池放電電壓平臺(tái)在4.15～3.30 V，充電電壓平臺(tái)在3.50～4.20 V。圖5(a)為80% DOD分別在0～500次循環(huán)后的容量-電壓曲線，在此充放電深度下每200次或100次循環(huán)后放電容量衰減比較明顯。圖5(b)為100% DOD在0～500次循環(huán)后容量-電壓曲線，放電容量并沒有明顯的衰減。

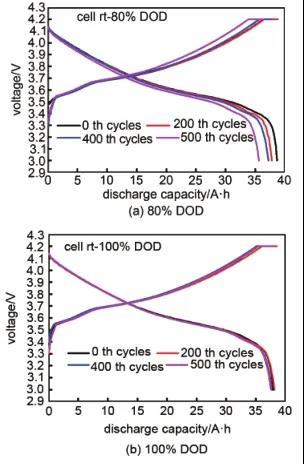

圖5 動(dòng)力電池單體室溫下容量-電壓曲線
動(dòng)力電池單體在(40±5) ℃環(huán)境下，以80% DOD和100% DOD進(jìn)行了500次循環(huán)壽命試驗(yàn)。如圖6所示，電池單體80% DOD循環(huán)壽命初始放電容量為40.19 A·h，200次循環(huán)壽命后放電容量為38.04 A·h，容量保持率為94.65%；500次后放電容量為36.66 A·h，容量保持率為91.22%。100% DOD循環(huán)壽命初始放電容量為39.22 A·h，200次循環(huán)壽命后容量為37.58 A·h，容量保持率為95.82%；500次后放電容量為35.88 A·h，容量保持率為91.48%。由圖4和圖6得出，500次循環(huán)后，在室溫及40 ℃下均是100% DOD循環(huán)放電容量保持率大于80% DOD循環(huán)放電容量保持率(循環(huán)結(jié)束后滿放容量/初始滿放容量)；同時(shí)在40 ℃下循環(huán)壽命容量衰減速率大于在室溫下容量衰減速率，說明在高溫下會(huì)加速電池容量衰減，降低電池的循環(huán)壽命。

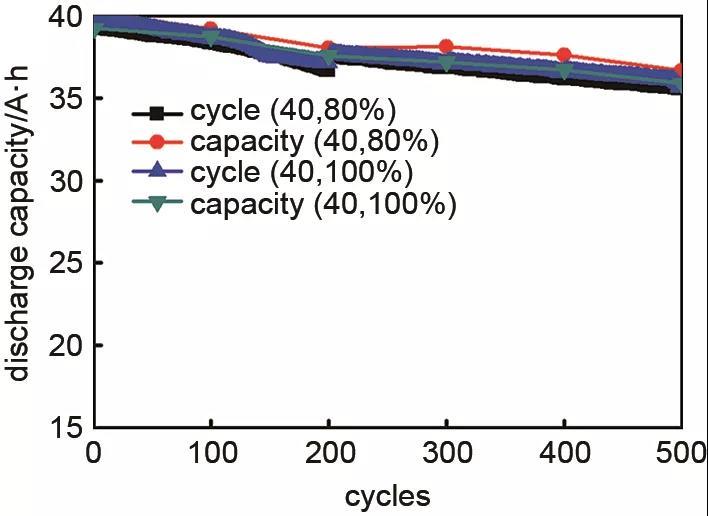

圖6 動(dòng)力電池單體40 ℃下80%及100% DOD循環(huán)壽命曲線
動(dòng)力電池單體40 ℃下容量-電壓曲線如圖7所示，圖7(a)為80% DOD分別在0～400次循環(huán)后的容量-電壓曲線，在0～300次循環(huán)之間放電容量衰減較迅速。圖7(b)為100% DOD在0～500次循環(huán)后容量-電壓曲線，由圖中可得放電容量在100～200次循環(huán)之間衰減迅速。

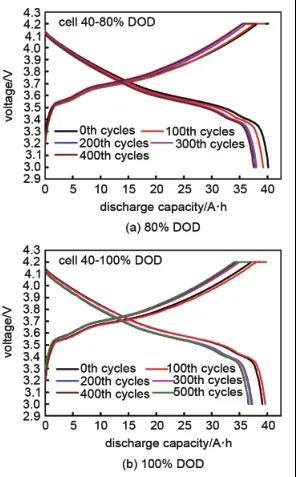

圖7 動(dòng)力電池單體40 ℃下容量-電壓曲線
2.1.2 單體交流阻抗
動(dòng)力電池單體在室溫及40 ℃下80% DOD循環(huán)壽命前后交流阻抗圖譜如圖8所示。鋰離子電池的電池阻抗(Rcell)包括電解液的阻抗(Rs)、電極與電解液界面的電荷傳質(zhì)阻抗(Rct或稱電化學(xué)反應(yīng)阻抗)、鋰離子在電極及其界面附近的擴(kuò)散Warburg阻抗(Zw)。電極的阻抗譜圖由高頻區(qū)的半圓和低頻區(qū)的一條斜線組成，其中阻抗譜曲線在高頻區(qū)與Z’real軸的交點(diǎn)為Rs，高頻區(qū)的半圓代表Rct，低頻區(qū)的斜線則對(duì)應(yīng)著Zw。由圖可看出，電池單體80% DOD在室溫、40 ℃下500次循環(huán)壽命前后Rs增加顯著分別由循環(huán)前的0.9 mΩ、1.0 mΩ變成循環(huán)后的2.0 mΩ、2.4 mΩ，而Rct和Zw在循環(huán)壽命前后并沒有明顯增大。
圖8 動(dòng)力電池單體在室溫及40 ℃下80% DOD循環(huán)壽命前后交流阻抗圖譜
2.2 動(dòng)力電池系統(tǒng)循環(huán)試驗(yàn)數(shù)據(jù)分析
2.2.1 動(dòng)力電池系統(tǒng)100%充放電深度循環(huán)
動(dòng)力電池系統(tǒng)在室溫(25±5) ℃環(huán)境下，循環(huán)過程中冷卻液溫度為25 ℃，流量8 L/min，以100%的充放電深度(100% DOD)進(jìn)行了170次循環(huán)壽命試驗(yàn)。充放電容量與循環(huán)次數(shù)關(guān)系曲線如圖9所示，首次放電容量為38.94 A·h，170次循環(huán)后放電容量為38.73 A·h，容量保持率為99.46%，其中庫侖效率(庫侖效率等于放電容量與充電容量的百分比)始終大于100%；在前15次循環(huán)放電容量呈上升趨勢(shì)，這表明動(dòng)力電池系統(tǒng)處于活化過程。

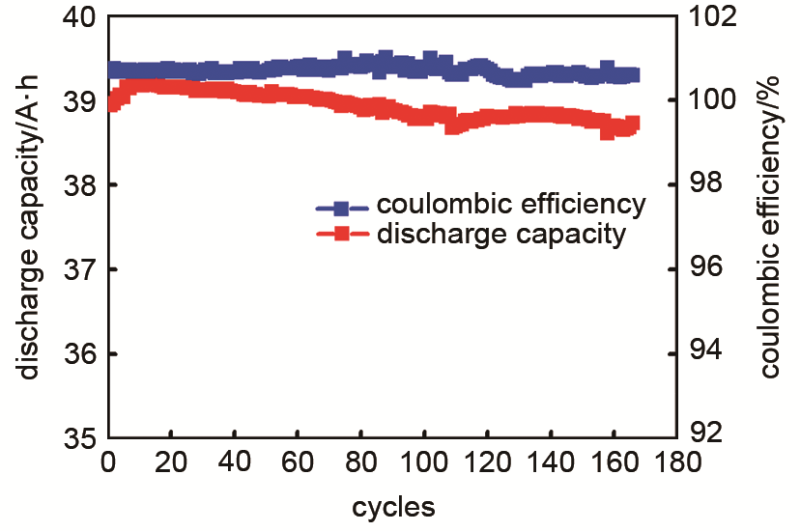

圖9 動(dòng)力電池系統(tǒng)100% DOD放電容量與循環(huán)次數(shù)關(guān)系曲線
2.2.2 動(dòng)力電池系統(tǒng)80%充放電深度循環(huán)壽命
（1）系統(tǒng)放電容量與循環(huán)次數(shù)。動(dòng)力電池系統(tǒng)在室溫(25±5) ℃環(huán)境下，循環(huán)過程中冷卻液溫度為25 ℃，流量8 L/min，以80% DOD進(jìn)行了2500次循環(huán)壽命試驗(yàn)；每200或100次循環(huán)(1600次循環(huán)之前每循環(huán)200次標(biāo)定容量，1600次循環(huán)之后每循環(huán)100次標(biāo)定容量)進(jìn)行一次性能測(cè)試，即進(jìn)行3次100% DOD充放電以標(biāo)定容量，以及在50% SOC不同脈沖電流下進(jìn)行DCIR試驗(yàn)。如圖10所示，電池系統(tǒng)初始放電容量為38.98 A·h，2500次循環(huán)壽命之后放電容量?jī)H有10.20 A·h；在1200次循環(huán)之前容量衰減緩慢，容量損失為5.58 A·h容量損失率為14.3%；在此之后容量迅速衰減，1200～2500次循環(huán)之間容量損失為23.2 A·h容量損失率為59.5%；在全循環(huán)壽命期間容量衰減率為73.8%。庫侖效率呈現(xiàn)先上升后下降的趨勢(shì)，在400次循環(huán)之前庫侖效率不斷升高此后逐漸下降，在1700次循環(huán)后庫侖效率小于100%。

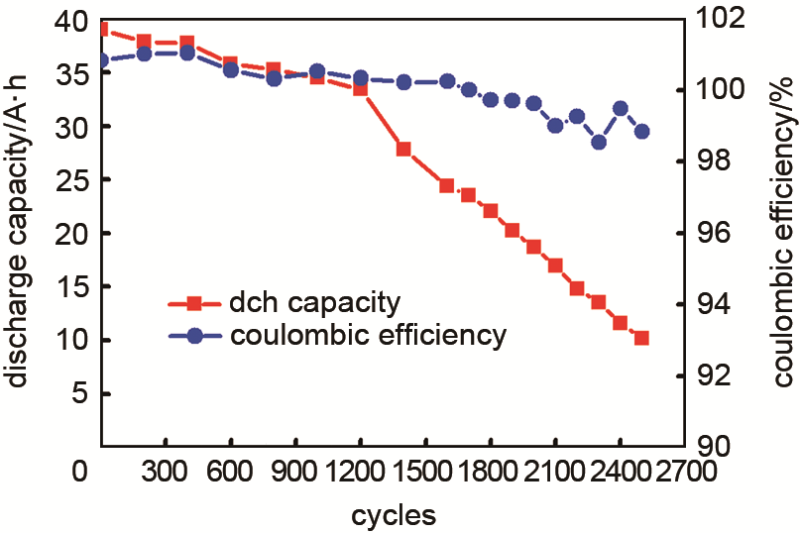

圖10 動(dòng)力電池系統(tǒng)80% DOD放電容量與循環(huán)次數(shù)關(guān)系曲線
此動(dòng)力電池系統(tǒng)循環(huán)壽命的總體規(guī)律是容量衰減隨著循環(huán)次數(shù)的增加而加快。這與文獻(xiàn)中報(bào)道的電池單體容量衰減趨勢(shì)有一定的區(qū)別，這是由于電池系統(tǒng)由大量電池單體組成，電池單體的不一致性對(duì)電池系統(tǒng)的容量存在重要影響，同時(shí)也模糊了電池單體的變化趨勢(shì)，使其與電池單體的容量變化趨勢(shì)存在一定差別。
（2）系統(tǒng)循環(huán)壽命與單體壓差。為了研究電池單體壓差對(duì)電池系統(tǒng)容量的影響，在2500次循環(huán)試驗(yàn)中，每次性能試驗(yàn)均記錄充電、放電末端電池包內(nèi)84只電池單體的最高電壓與單體最低電壓之間的壓差，圖11展示了18次性能標(biāo)定試驗(yàn)獲得的電池系統(tǒng)容量與電池單體壓差之間的變化關(guān)系。從實(shí)驗(yàn)結(jié)果可知，電池系統(tǒng)初始放電末端壓差為0.171 V、充電末端壓差為0.018 V，2500次循環(huán)后放電末端壓差為0.550 V、充電末端壓差為0.286 V。從圖中可以看出，一方面在整個(gè)循環(huán)壽命期間放電末端的壓差始終大于充電末端的壓差，并且呈現(xiàn)出逐漸擴(kuò)大的趨勢(shì)；另一方面隨著循環(huán)次數(shù)的增加不管是充電末端壓差還是放電末端壓差均在不斷增加，并且增加速度越來越快；與之相對(duì)應(yīng)的，循環(huán)過程中隨著電池單體壓差增加速度加快電池系統(tǒng)的容量衰減速度也變的越來越快，特別在1200次循環(huán)后這一對(duì)應(yīng)規(guī)律愈加明顯。

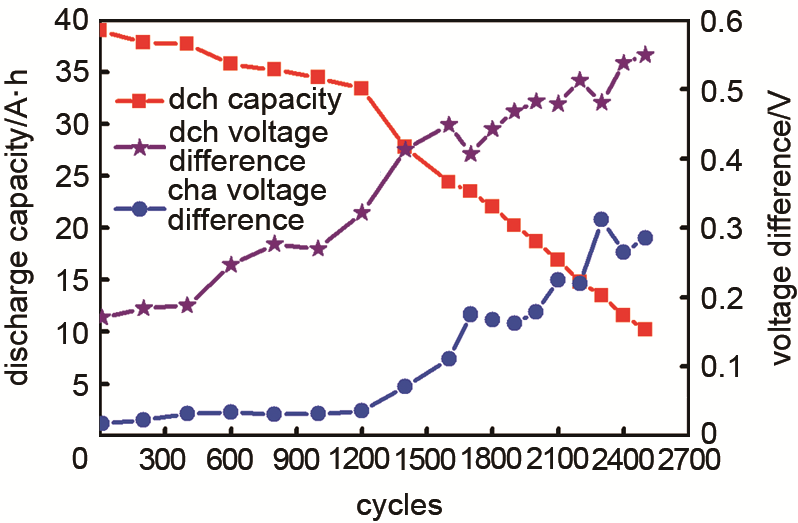

圖11 動(dòng)力電池系統(tǒng)80% DOD單體壓差與循環(huán)次數(shù)關(guān)系曲線
在循環(huán)壽命試驗(yàn)前期，電池系統(tǒng)壓差較小，其容量衰減主要是由組成系統(tǒng)的電池單體本身容量衰減所造成的。隨著循環(huán)次數(shù)的增加，部分電池單體電壓加速降低導(dǎo)致電池系統(tǒng)總電壓或單體電壓提前達(dá)到放電截止條件，與之相對(duì)的其他單體還未達(dá)到放電截止條件從而導(dǎo)致這部分單體容量并未完全放出，進(jìn)而導(dǎo)致電池系統(tǒng)放電容量減少。因此，在壓差較大的情況下，電池系統(tǒng)放電容量并不能完全反映出電池系統(tǒng)本身所具有的容量。綜上，電池系統(tǒng)的容量變化趨勢(shì)是電池單體容量本身衰減與電池單體間不一致性加劇的綜合表現(xiàn)，與單體容量衰減規(guī)律有較大區(qū)別。
（3）系統(tǒng)循環(huán)壽命與直流電阻。電池系統(tǒng)DCIR試驗(yàn)，系統(tǒng)充電至總電壓311.56 V，然后20 A充電和20 A放電各10 s，120 A充電和120 A放電各10 s，計(jì)算各個(gè)脈沖電流下的直流電阻值。DCIR(direct current internal resistance)直流內(nèi)阻的測(cè)試，電池的內(nèi)阻包括歐姆電阻和極化內(nèi)阻兩部分，直流內(nèi)阻的測(cè)量是將兩部分的電阻全部考慮并測(cè)量的方法。內(nèi)阻是衡量電池性能的重要指標(biāo)，內(nèi)阻小的電池大電流放電能力強(qiáng)，內(nèi)阻大的電池則相反。從圖12可以看出，隨著循環(huán)的進(jìn)行DCIR呈現(xiàn)先下降后平穩(wěn)再逐漸上升的趨勢(shì)，并且在不同電流下的充電內(nèi)阻和放電內(nèi)阻均呈現(xiàn)出相同的變化趨勢(shì)；在1200次循環(huán)后電池系統(tǒng)的DCIR內(nèi)阻增速加快，這與圖5和圖6中1200次循環(huán)后容量加速衰減和充放電末端壓差加速增大相對(duì)應(yīng)。20 A充電、放電內(nèi)阻由循環(huán)壽命開始前的130.0 mΩ、120.0 mΩ增大為循環(huán)壽命結(jié)束時(shí)的160.0 mΩ、150.0 mΩ，120 A充電、放電內(nèi)阻由循環(huán)壽命開始前的115.0 mΩ、113.0 mΩ增大為結(jié)束時(shí)的147.5 mΩ、150.8 mΩ。

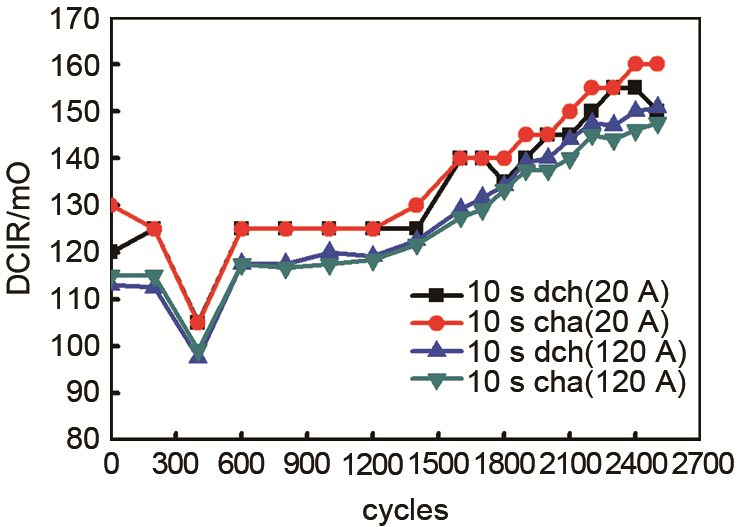

圖12 動(dòng)力電池系統(tǒng)80% DOD直流電阻(DCIR)與循環(huán)次數(shù)關(guān)系曲線
由于系統(tǒng)總壓為311.56 V，因此20 A充放電功率均為6231.2 W，120 A充放電功率均為37 387.2 W。從表2可得出循環(huán)壽命結(jié)束后，系統(tǒng)在20 A電流下充、放電功率損失率分別為1.03%、0.96%，在120 A電流下充、放電功率損失率分別為5.68%、5.81%。直流內(nèi)阻增大導(dǎo)致電池系統(tǒng)的功率損失增加，并且充放電電流越大由內(nèi)阻造成的功率損失愈顯著。

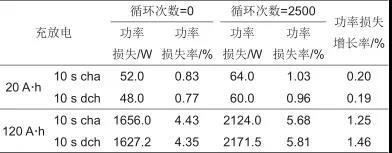

表2 電池系統(tǒng)壽命試驗(yàn)功率變化
動(dòng)力電池系統(tǒng)在實(shí)際使用過程中其自身直流內(nèi)阻相對(duì)于外接負(fù)載具有分壓作用，即內(nèi)阻越大其所造成的壓降越大；同時(shí)內(nèi)阻增大電池系統(tǒng)對(duì)外輸出功率相應(yīng)降低；內(nèi)阻上消耗的功率增加，單體內(nèi)部產(chǎn)熱就會(huì)增加使得單體內(nèi)部溫度升高。一方面循環(huán)過程中每只單體內(nèi)阻增加存在差別，其產(chǎn)生的壓降也不一致，造成單體電池間電壓的不一致性增加；另一方面內(nèi)阻消耗功率增加單體電池內(nèi)部溫度升高，會(huì)造成電池系統(tǒng)內(nèi)溫度均勻性變差，溫差變大會(huì)進(jìn)一步加劇單體電池間電壓的不一致性。
因此隨著循環(huán)壽命的進(jìn)行單體間內(nèi)阻的差別會(huì)導(dǎo)致單體電壓不一致性增加，同時(shí)內(nèi)阻增大會(huì)導(dǎo)致產(chǎn)熱量增加、溫差變大，進(jìn)一步致使單體電壓一致性變差；內(nèi)阻和溫度之間的偶合作用會(huì)加劇單體電壓間的不一致性，降低電池系統(tǒng)放電容量，縮短其循環(huán)壽命。
（4）系統(tǒng)循環(huán)壽命擬合。對(duì)動(dòng)力電池系統(tǒng)80% DOD循環(huán)壽命每200次或100次循環(huán)后容量標(biāo)定數(shù)據(jù)進(jìn)行擬合，所得擬合曲線如圖13所示?？傻贸龃丝頝CM三元體系動(dòng)力電池系統(tǒng)在循環(huán)過程中放電容量獨(dú)立于循環(huán)條件隨循環(huán)次數(shù)的變化遵循冪函數(shù)衰減變化規(guī)律，即y=a+b*x^c；其中y代表放電容量，x代表循環(huán)次數(shù)，a、b、c均為常數(shù)(a=38.85276, b= -2.57267×10-5, c=1.78365)；校正決定系數(shù)R2=0.98998，表示擬合度非常好，此動(dòng)力電池系統(tǒng)壽命模型能預(yù)測(cè)和評(píng)估動(dòng)力電池系統(tǒng)的實(shí)際使用壽命，可以為電池系統(tǒng)的合理使用提供依據(jù)。

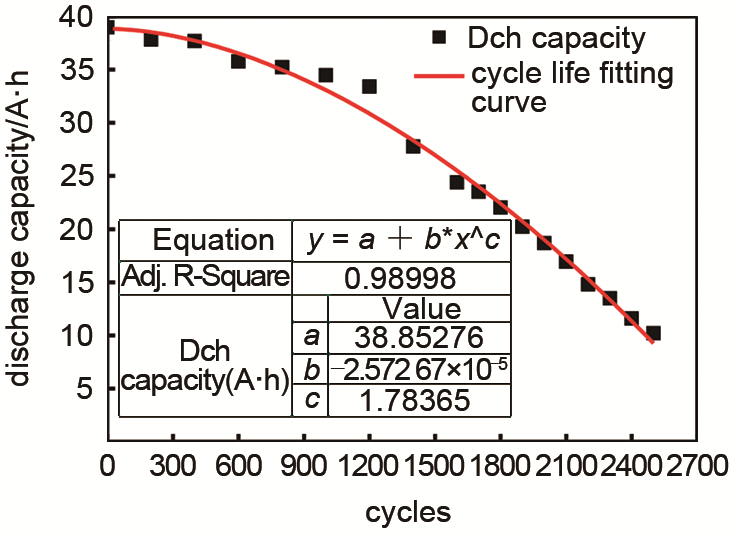

圖13 動(dòng)力電池系統(tǒng)80% DOD循環(huán)壽命擬合曲線
3 結(jié)論
（1）對(duì)于電池系統(tǒng)，電池單體內(nèi)阻增大，由于分壓作用單體間的壓差增加；同時(shí)，內(nèi)阻增加電池內(nèi)部產(chǎn)熱增加，電池系統(tǒng)內(nèi)溫差變大會(huì)進(jìn)一步增大電池單體之間的壓差。電池系統(tǒng)內(nèi)單體內(nèi)阻變化及溫度不均勻之間的耦合作用，導(dǎo)致單體壓差也在加速增大，進(jìn)而導(dǎo)致電池系統(tǒng)容量加速衰減，影響其循環(huán)壽命。
（2）此三元體系動(dòng)力電池系統(tǒng)在循環(huán)過程中放電容量獨(dú)立于循環(huán)條件隨循環(huán)次數(shù)的變化遵循冪函數(shù)衰減變化規(guī)律，即y=a+b×x^c；此動(dòng)力電池系統(tǒng)壽命模型，能預(yù)測(cè)和評(píng)估動(dòng)力電池系統(tǒng)的實(shí)際使用壽命，可以為電池系統(tǒng)的合理使用提供依據(jù)。
（3）對(duì)于動(dòng)力電池單體，在室溫下100% DOD和80% DOD循環(huán)壽命其容量保持率均大于電池系統(tǒng)相應(yīng)容量保持率；同時(shí)，動(dòng)力電池單體不論是在室溫還是40 ℃下100% DOD循環(huán)壽命后容量保持率均大于80% DOD循環(huán)后容量保持率；此外，在40 ℃下循環(huán)壽命容量衰減速率大于在室溫下容量衰減速率，說明在高溫下會(huì)加電池速容量衰減，降低電池循環(huán)壽命。
引用本文： 樊彬,姜成龍,林春景等.電動(dòng)汽車用動(dòng)力電池系統(tǒng)循環(huán)壽命試驗(yàn)[J].儲(chǔ)能科學(xué)與技術(shù),2021,10(02):671-678. (FAN Bin,JIANG Chenglong,LIN Chunjing,et al.Experimental study on the cycle life of electric vehicle battery systems[J].Energy Storage Science and Technology,2021,10(02):671-678.)
作者簡(jiǎn)介：樊彬（1986—），男，高級(jí)工程師，研究方向?yàn)殇囯x子電池測(cè)試評(píng)價(jià)技術(shù)，E-mail：fanbin@catarc.ac.cn；姜成龍，工程師，主要從事動(dòng)力電池測(cè)評(píng)技術(shù)研究，E-mail：jiangchenglong@catarc.ac.cn。
