DL/T 1816-2018 電化學儲能電站標識系統編碼導則
李勇琦
南方電網調峰調頻發電有限公司
《電化學儲能電站標識系統編碼導則》自實施以來，受到了行業內的廣泛關注，對標準的理解存在著差異，本文從標準的編制背景、編制原則、編制參考依據等出發，對標準的具體內容進行詳細解讀闡述，使相關人員更深刻準確地理解標準的意義，更能在實際工作中用好該標準，為電化學儲能電站標識編碼工作提供指引。
1. 編制背景
儲能系統在電力系統中可以起到提高發電設備的利用效率、改善電能質量并提高可再生能源的利用率以及消峰填谷等作用。近年來，隨著新一代能源革命的到來，可再生能源在電力能源供給中的比重越來越大，目前間歇性電源規模不斷增加與靈活性資源不足的矛盾，已經成為制約我國電力系統轉型向更深層次邁進的主要矛盾。因此發展儲能系統是新一代智能電網建設的是必然趨勢。電化學儲能站因其能量密度高、占地面積小、效率高、建設周期短、便于分散布置、站址適應性強等優點將得到快速發展，同時受益于電化學儲能受益于電池技術進步和成本下降，電化學儲能正在成為越來越重要的儲能方式。電化學儲能電站的標識編碼是一種以儲能的系統、設備、部件及建（構）筑物為編碼對象、依據其功能特性來進行分類編碼的編碼體系，該體系通過制定編碼規則來為能站的系統、設備、部件和建（構）筑物賦予唯一的代碼記號。通過標識編碼的應用可以使形成一個貫穿電化學儲能站生命周期（規劃設計、施工、安裝、調試、運行、維護）的編碼，使電廠設備、部件和建（構）筑物的資產及信息從設計開始一直到運行維護都能夠處于最佳配置，為電廠的數字化奠定基礎。
根據《國家能源局關于下達2013年第二批能源領域行業標準制（修）訂計劃》（國能科技[2013]526號）的要求，由中國南方電網有限責任公司調峰調頻發電公司、廣州健新科技股份有限公司、中國電力科學研究院等單位共同開展了《電化學儲能電站標識系統編碼導則》的編制工作。歷經多次調研和討論，于2018年4月3日發布了行業標準DL/T 1816-2018《電化學儲能電站標識系統編碼導則》，并于2018年7月1日開始正式實施。
2. 編制原則
標準編制的主要原則是遵守現有的相關法律、條例、標準和導則的基礎上，統籌考慮電化學儲能電站標識系統編碼在工程設計、施工和和運行維護中的實際需求，兼顧以鉛酸電池、鋰離子電池、液流電池、鈉硫電池等不同電化學儲能電池載體的儲能電站系統結構差異對編碼的影響，確保標準在采用不同儲能型式的工程中的一致性和可靠性，同時，盡量使標準內容和條文便于理解、引用和實施。標準編制過程中，查閱了大量的國內外相關標準資料，借鑒了火力發電廠、水電站、抽水蓄能電站等電廠標識編碼技術要求，制定出了適合電化學儲能行業的標識編碼導則，提出了規定了電化學儲能電站標識系統編碼的基本要求、工藝相關標識、安裝點標識、位置標識以及標注要求。通過本標準的制訂和執行，可以規范國內電化學儲能電站在工程設計、施工和運行維護中的編碼活動。
3. 編制依據
標準編制過程中，重點參考了國內其他發電型式標識編碼的相關標準，如GB/T 50549 《電廠標識系統編碼標準》、GB/T35691 《光伏發電站標識系統編碼導則》、GB/T 32707《水電廠標識系統編碼導則》等相關標準，同時結合多個電化學儲能電站編碼標識工程的研究成果，并最大范圍內征求了行業內設計單位、設備廠商、儲能運營單位、電網公司、發電公司等專業人士的意見和建議，反復推敲，力求通俗易懂，盡量使標準內容和條文便于理解、引用和實施。
4.內容解讀
4.1 前言
標準的前言主要規定了標準所依據的起草規則、提出和歸口信息、起草單位和起草人。該標準主要依據GB/T 1.1-2009的要求進行編制，標準的結構框架、格式、表述均符合GB/T 1.1的要求。標準的歸口單位為全國電力儲能標準化技術委員會，標準解釋單位也為全國電力儲能標準化技術委員會。
4.2 范圍
標準規定了電化學儲能電站標識系統編碼的基本要求、工藝相關標識、安裝點標識、位置標識以及標注要求，適用于以鉛酸電池、鋰離子電池、液流電池、鈉硫電池等電化學儲能電池為載體的電化學儲能電站的工程設計、施工和運行維護。
4.3 術語定義

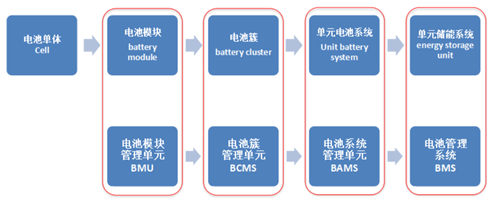

本部分主要按照以鉛酸電池、鋰離子電池、液流電池等電化學儲能電池的結構方式給出了術語定義，從儲能系統的構成上從小到大包括電池單體、電池模塊、電池簇、單元電池系統、單元儲能系統，與之對應的管理系統分別是電池模塊管理單元、電池簇管理單元、電池系統管理單元、電池管理系統。標準中后續對儲能系統的標識編碼也是按上述層級展開的。
4.4 基本規定
標準主要給出了電化學儲能電站編碼標識的范圍要求、標識類別、和其他一些原則性的規定，包括建議的標識深度、標注要求和工程不同階段的實施要求。
4.5 工藝相關標識
第5章規定了電化學儲能電站標識系統的工藝相關標識的整體結構和各部分的取值要求?？傮w來說，工藝相關標識使用的是基于分類和索引的編碼方式，因此使用的方法就是按照對應的編碼位查詢索引表，獲取對應的分類碼，在按規定定義編號碼的過程。
例如：針對深圳寶清電池儲能站中《10kV進線接線圖》編碼過程0級（全廠碼）和1級（系統碼）取值方式如下：

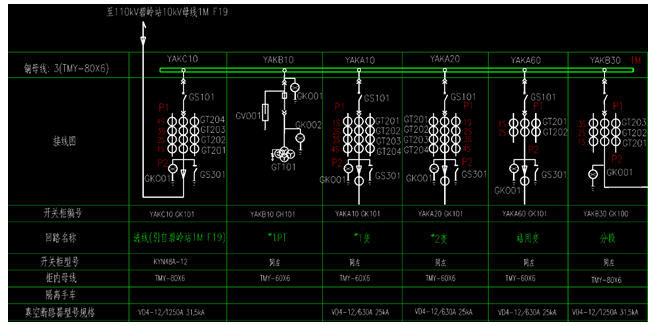

上圖為寶清電站接110kV碧嶺變電站的10kV母線1M，圖中主要反映本站從升壓變壓器至電網及站用電系統的電氣連接關系。

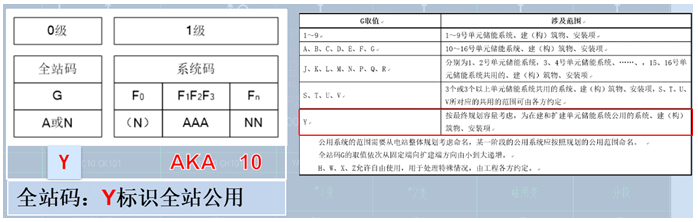

a) 該部分設備均為全站公用，因此根據標準5.4條規定的取值規則，全站碼取Y；
b) 系統碼段，為了節約編碼長度，寶清電站在編碼時約定F0位省略;

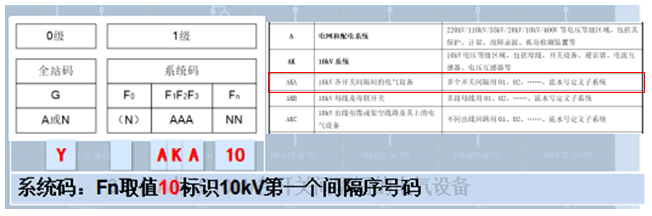

c) 根據標準5.5.2條規定，從索引表A中選取F1F2F3位取值，方法如下：
d) 根據標準5.5.3條規定，以及寶清電站工程約定，fn位按十位遞進規則，取10位第一個開關間隔，序號碼段為10。
按以上方法可以繼續完成圖中所示設備、部件級的編碼。
4.6 安裝點標識和位置標識
標準第6章和第7章分別規定了電化學儲能電站標識系統的安裝點標識和工藝標識的整體結構和各部分的取值要求。
4.7 標注規定
標準第8章對編碼標識在電化學儲能電站的不同應用場景下的標注工作提出建議性指導。
4.8 附錄
附錄E規定了電化學儲能電站常用的系統級主要設備的標識編碼要求。在送審稿中，本作為資料性附錄提供使用者參考。但在標準審查會議中，與會專家討論認為，此附錄為本標準的重要補充內容，可有效指導用戶對編碼標準的理解和使用，因此宜作為規范性附錄，對電化學儲能電站常用的系統級主要設備的標識編碼提出具體的要求和指引，提高標準實施的可操作性。
5. 結語
綜上所述，本文從編制背景、編制原則、編制依據和標準內容等方面對標準DL/T 1816-2018《電化學儲能電站標識系統編碼導則》進行了全面解讀。DL/T 1816-2018《電化學儲能電站標識系統編碼導則》與GB/T 50549 《電廠標識系統編碼標準》存在著很大的關聯關系。GB/T 50549-2010 是國內以KKS技術體系的基礎標準，兩個標準結合起來閱讀和使用可以幫助使用者更加迅速準確的理解本標準的內容。通過本標準的應用，希望能夠進一步規范電化學儲能電站在工程設計、施工和運行維護中的編碼活動，助力電化學儲能行業的數字化轉型。
