中國儲能網訊：5月24-26日，由中國化學與物理電源行業協會主辦，200余家機構共同支持的第十一屆中國國際儲能大會在杭州洲際酒店召開。本次大會主題是“堅守儲能安全底線，推動產業創新發展”。
在5月25日上午的”儲能系統集成“專場，萬真消防技術(廣東)有限公司首席執行官李智分享了主題報告《海外儲能消防技術與經驗分享》。經演講人本人授權同意，小編整理了演講速記，并將速記內容分享如下：
李智：消防是一個傳統行業，非常有幸在這里和儲能行業的朋友們分享一些海外的消防經驗。
海外儲能方面，我們碰到最多的就是標準、交付，還有售后、全球維保。在消防方面，我們總是會提到如何有效的早期防范火災，如何減少造成更大損失，以及設計對初期火災有效，還有如何解決不同國家消防產品的準入等等問題。我們可以看到像歐洲、美洲以及澳洲，還有剛才正好萊茵印總也提到了日本有特殊標準等，我們也有在日本做一些消防項目。
我們要參考不同的一些標準、設計規范，海外的規范，更多的我們可能會是在消防層面的歐標以及美標。我今天在這里也會圍繞著855（音譯）來介紹一下消防設計的指引方向。我的很多客戶會在海外，他們可能會聘請第三方的銷售顧問，那么我們應該怎么樣和他們對接、溝通，這也是我們一直在面對的事情。以及不同國家的消防施工標準，我們也要去考慮。整套系統如何進行設計，比如說設計時也會考慮如何交付的問題，這也是很重要的事情。
初窺門徑。這是我們在2011年7月5日收到的首個比較完整的美標儲能消防的技術要求，使用的氣體滅火鋼瓶是水平吊裝在集裝箱頂部，就是這樣的特殊美標要求。說到這里也很有意思，我們是傳統的消防，我們做過很多電廠的消防，也完成過港珠澳大橋等超大型的項目，但是對于儲能這塊，我們的感受最深的就是除了標準就是交付，永遠在交付圖紙。當時在這個項目中，基本沒有什么其他什么復雜的，就只有一個集裝箱項目，但是要對接的數據與資料非常多，基本上做傳統消防的人都不愿意做這么小而又資料繁雜的業務，這是哪個客戶就不說了，但也正是如此，我從此就不小心走到了儲能行業，陪著儲能行業的朋友們，我們也成長了，也學到很多東西，我們一直走到現在。
我今天主要會從幾個方面去說一下儲能這塊的消防。首先，我們會從空間級的消防，圍繞著我們應該怎么更加去滿足這些標準。還有就是柜體機，我們現在提到更多的是戶外柜，還有就是裝配，所有的設計和要求都已經達到標準要求的時候，那么施工這塊應該怎么做。還有另外一塊是PACK層級，我們在考慮這一級如果去做一些設計，把一些危險或者說熱失控防范在更早期。
我們?nèi)f真今年預測大的集裝箱空間級的這種，預計今年的交付應該在1500個集裝箱，柜體機目前的訂單是到了2萬單，UPS的那種是在1萬臺的訂單，更多是海外交付。PACK級目前是處于在和多家公司溝通的階段，在這一層級我們只能提供消防技術上支持。

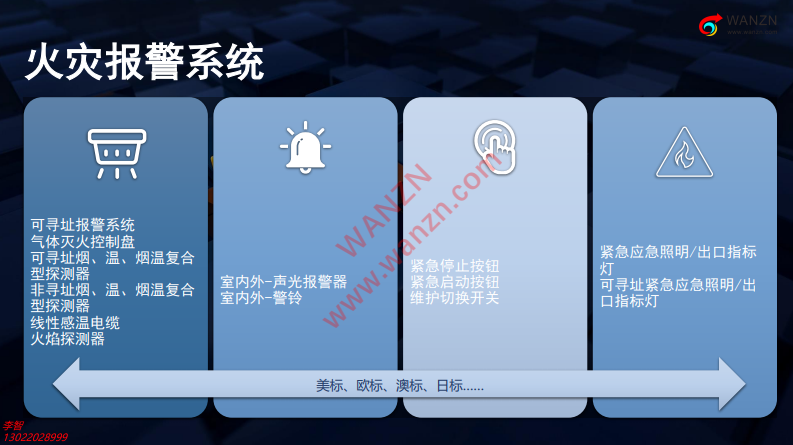

常規的火災報警系統，在國內這是普通的不能再普通的報警設備，現在在會場里從建筑上看火災報警系統都有，但是要去到海外，就有歐標、澳標、美標、日本標準和韓國標準等等都會有一些和國標不一樣。還有一些特殊聲光報警的要求，而我們的儲能機柜一般是在比較偏遠，環境比較惡劣的地方，對這塊的要求就比較苛刻了。穩定，可靠，高溫，低溫，高IP等級，防水，防風等。還有一些特殊的緊急疏散產品的要求，也是需要滿足各個不同地方的標準要求。當然，最多還是滿足美標和歐標。
氣體滅火系統，這是儲能最早應用儲能設備的一個產品，包括氟化工滅火藥劑，用的比較多的是七氟丙烷氣體滅火系統。還有惰性的混合氣體，IG55、IG100和IG01，它主要是以降低氧氣濃度，可以降低到12.5%以下?，F(xiàn)在有些機構在做完測試，說做惰性氣體系統降溫效果會更好，其實還有另一個問題，就是噴放時間，因為IG55惰性氣體的噴放時間會比氟化工的藥劑時間噴放時間更長，可以持續1分鐘。還有一個問題，我們在設計了這些氣體滅火之后，同時也要考慮到泄壓，目前看到儲能這塊都沒有參照海外標準來做，我們設計的泄壓口是按照海外標準來做的。按照海外標準的做法用的氟化工是雙向壓力平衡器，惰性氣體用的泄壓口是單向的，類似國內的泄壓口。
對于常規的消防報警以及氣體這塊，我們在施工裝配這塊需要注意的是，我們要進行水力計算，這是作為UL\FM\VDS標準第三方的數據要提供給客戶。我們管道的設計都有很多的要求，這些都是要滿足標準的，比如說在管道末端要設置一些集成器，管道只能做水平三通，不能做垂直三通等，以及火災報警的這些電線管路都需要有相關的UL\LPCB認證，以及防火阻燃電纜等等。在做氣體滅火的時候，如我們在幫一家集裝箱做氣密性測試（圖示）。
可燃氣體探測系統，目前我們做的最早的項目到現在快接近3年時間了，沒有問題，沒有誤報，這個設備是一個相對比較高靈敏的設備，尤其是在NFPA855里明確提到，更早期地去探測到危險性的時候，是需要使用可燃氣體探測。可燃氣體探測里，我們分為兩種，一種是主動的可燃氣體探測，一種是被動的可燃氣體探測。（圖示）這是交往澳洲的，這是交往美洲的，它們能夠更早地在空氣里探測到煙霧與可燃氣體。還有被動的可燃氣體探測，也就是點式的，這種我們都會安裝在集裝箱的頂部，還有這種是歐標的，以及我們在項目中做的一些圖紙，如何去接線，如何去測試。
當我們做完可燃氣體探測之后，還有下一步，就是我們探測到了以后應該怎么做，所以我們有一個主動排風系統。這是按照美標來做的，就是說當它達到一定可燃濃度的時候需要打開排風扇進行主動排風，排風始終會涉及到一個比較大的問題，就是結構。我們的空間永遠是那么小，對這些設備的要求永遠是那么高：你能不能再小，你能不能更小，另外所有的設計我們都有一些計算公式，要達到排風風量，可能不能再小，我們只能做的這么小，而且還符合海外認證。所以我們用在集裝箱上面，是上面兩個是大一點的，下面是非常小的，也非常薄，是用在戶外柜上，這些都已經有一些項目案例在實施和交付。這是主動進排風的系統，并且符合海外NFPA69標準。
當我們主動進排風系統在無效或者是意外產生，可燃氣體仍然聚集，仍然會產生一些危險怎么辦？下一步，我們是參考NFPA68，也就是屬于泄爆。如圖：這個集裝箱在頂部并沒有安裝泄爆板，但在下圖有安裝。我們在設計泄爆板的時候仍然需要進行計算，到底用多大的泄爆板以及為什么要這么設計。我們有兩種設計方式，一種是設計在頂部，一種是設計在箱子的兩側。設計在頂部又涉及到結構，因為涉及到運輸、冰雹、灰塵等等一系列的問題，設計在側面又會涉及到一些結構的問題，我們目前多數的集裝箱儲能都是從兩側開門，所以說又會涉及到一些客戶使用的問題，因此每次的設計溝通都會涉及到很多問題。但是如果我們需要做泄爆，我們就需要做這個設備，去滿足NFPA68的要求。同樣，NFPA68是美標，EN14797是歐標，我們都會出具這樣的認證書。

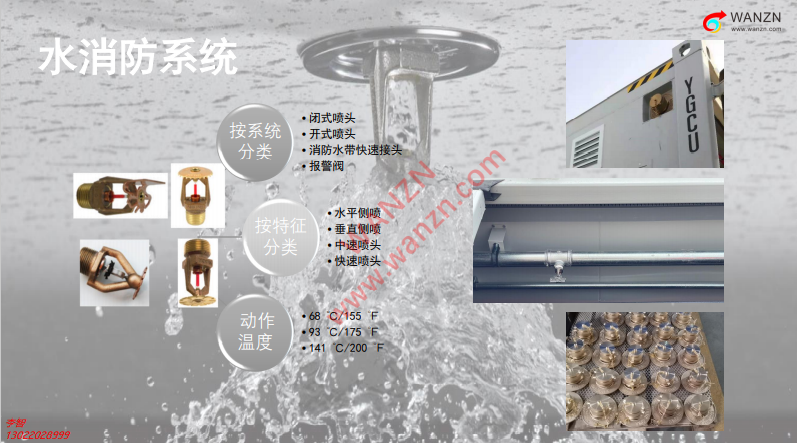

關于水消防系統，仍然需要達到相關標準，我們在設計的時候，到底是用閉式還是用開式，這個問題我們有碰到很多客戶都是很專業的，包括第三方銷售顧問，他們要用開式，有的說用閉式。可能說起來問題比較多，如果有機會，會后再討論。在箱體上會有一個噴頭，這里是安裝在柜體里的噴頭，有水平、垂直側噴，也有中速噴頭和快速噴頭。
到這個為止，855提到的對于消防指引的東西，基本上都已經涵蓋到了，再往下是戶外柜，今年我們的交付是2萬臺，因為我們的很多設備都是海外進口的，國內標準還沒有交付，海外標準的需求量連交付都很困難，生產都來不及的。我不太懂為什么戶外柜都這么火，你們是儲能的專家，現在戶外柜是非常多的需求。當單體的戶外柜需要我們的消防設備很小，又能達到報警的狀態，以及還要可燃氣體，這種設計都在考驗我們?nèi)绾稳プ?，將這么多設備放入更少的空間中去。如果項目有很多的戶外柜組成，比如說我們碰到現在是8個戶外柜或者16個組成一組，我要知道哪臺柜子出現了問題，如何去解決它的問題，如何更早地去解決它的問題，這是目前探討的比較多的問題。我們會有一個簡單的點式的探測或一個復雜的可尋址報警系統，可以和BMS直接聯動，是大規模戶外柜群組的設計。
有的戶外柜比較大，有的比較小，大的一般在10尺左右，有的非常小。大的也可能會分區，我們現在在設計的也是分區，分區下來也比較小?；谛〉奶攸c，我們的一些用于小區域的滅火設備也基本上有三種，現在大家看到的是其中一種，這是比較傳統、比較常規的一個火探滅火系統。這下面的是數據中心的UPS柜的圖片，這是批量生產。這個設備，我們把它定義為一個工程產品，因為它不能預制，只能現場裝配和調試，所以造成一個問題是所有的管道連接這塊要求非常高，可能在你裝配的過程中會產生一些后續的維保問題，尤其去了海外會更加的復雜。即便如此，它是一個傳統的產品，我們?nèi)匀辉诮桓?，而且交付的量很大。它所使用的藥劑是潔凈氣體，形式有直接使用和間接使用。

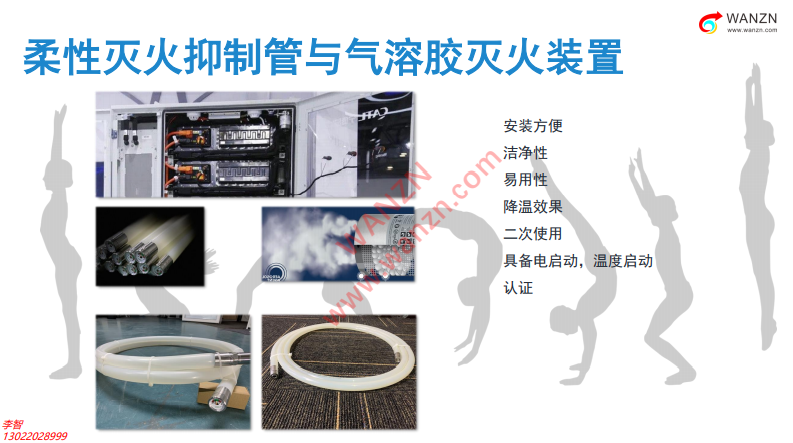

我們還有另外兩種，氣溶膠以及柔性滅火抑制管，這兩個為什么放在一塊兒？因為它比較簡單，都可以做預制，到了項目現場或者當?shù)夭恍枰?，可以自行變更，不用擔心設備還會出現什么問題。上面這個圖片大家可以看到，這也是我從公開的資料上截取的，是寧德的，這個方案也是我們在提供的。雖然它們都是潔凈氣體，一個是在釋放之后要立即進行殘留物處理，另外一個柔性抑制管是潔凈氣體，不存在殘留物的問題。也就是說，我們的儲能在偏遠地方的時候，一般無人值守，性抑制管如果產生一些誤噴或者誤啟動，可以很好的解決，目前很多客戶已經將性抑制管銷到北美和其他地方去，這是非常好的產品。目前在柜臺里用到的幾個產品，都是用在使用，并且應用的非常廣泛。
在產品方面，我就介紹到這里，因為我的PPT再往下就是結束頁了。
最后，我說一句。我還是要回到我們在做海外項目的時候，仍然對我們的考驗是標準、交付以及售后和全球維保的問題，這是一直圍繞著我們的話題，無論消防技術如何更新，如何匹配儲能和各個客戶的要求，以及在儲能柜中對結構的要求，也許還是有很多其他的問題，而我們每天都在處理這些問題，都在探討這些問題。今天在這里只是分享，只是發布了一些圖片，和大家一起探討，如果后面還有什么需要和我溝通的話，這里是我的個人微信，我會立即通過，也會毫無保留，盡可能和大家分享這塊的經驗。
我一起和儲能走過了十年，謝謝大家！
