曹仁桀：尊敬的各位領導、各位來賓朋友，大家上午好！
我是來自中認南信（江蘇）檢測技術有限公司曹仁桀，我今天給大家報告的題目是《光儲電力設備國內認證標準解讀》，剛才已經有專家給大家具體解說過我們現在的儲能行業的主要標準，我這里從檢測機構的角度，給大家在儲能變流器產品類型做具體的延伸。
主要內容有五個：一、儲能測試標準的選擇。因?yàn)橹坝锌蛻糇稍兾覀儍δ軜?biāo)準到底有什么區別，我們的產品做檢測認證該怎么選標準；二、新舊標準的側重點和盲點。不同的標準會有不同的側重點，以及在標準的選擇上會有一些盲點，包括它的一些不確定的東西；三、新舊標準的差異項目對比；四、新舊標準測試項目分類；五、新舊標準測試項目內容的重點差異。最終講的是現行主流標準的重點差異。
一、標準的選擇
我們之前在2014年的時候，CQC已經推出一個標準，就是CQC3310-2014標準，我把它當作老標準，其實沒有那么恰當，它不是純粹的老標準，只是它的側重點跟我們現在更加關注的國標34120、34133側重點有一些差異。3310標準是2014年1月份開始實施，34120兩本國標是2018年開始施行。區別主要在于輸入端的接口包括適用范圍的不同，3310適用單相或者三相，因?yàn)楝F(xiàn)在這種小的儲能機器其實也是比較多的，儲能PCS有的可能做成單相機，所以我們在選擇標準的時候可能會用3310的標準。但如果只是針對三相的大功率的變流器的話，我們可能更傾向于用34120和34133標準，因?yàn)樗倪m用范圍是DC側電壓不超過1000V的三相儲能變流器。
這是現在兩本標準，大家可以看標準選擇，給大家做了一個圖分了一下類，我就不讀了。
二、新舊標準的側重點和盲點

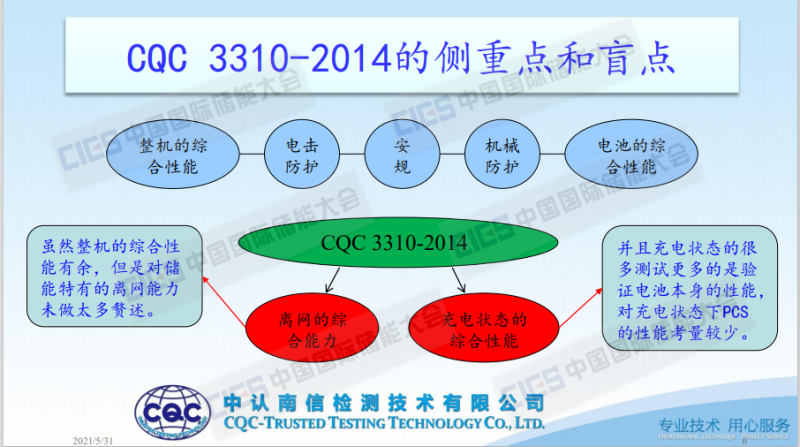

我們首先來看3310標準。其實它主要包括哪些內容？包括整機的綜合性能，包括電擊防護、安規、機械防護、電池綜合性能，標準里面的內容覆蓋的非常全面。但是中間有一部分，就是儲能PCS里面包括離網功能，但是在3310里面沒有對離網功能的要求進行過多的贅述。另外一方面是PCS的充放電狀態的綜合性能，可能也沒有做過多的考量。其實它更偏向于光伏那一塊的光伏接入/輸入的功能性。

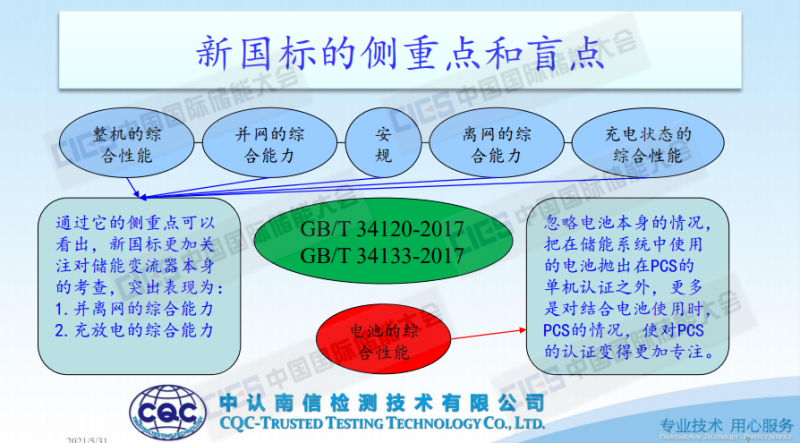

新國標的側重點和盲點。34120相當于是一個要求，34133是一個執行的方法，內容上更加側重于整機的性能，包括并網綜合能力、安規、離網能力以及充放電的綜合性能。其實可以看出來兩個不同標準對比一下的話，它的側重點就能夠突出地表現出來，就是更加注重并離網的綜合能力和充放電的綜合能力。但是我們的34120包括34133這兩個標準對于電池的綜合性能其實沒有更多的贅述，并沒有做更多的要求，因?yàn)槟悻F(xiàn)在電池其實有單獨的電池標準去對電池做要求，所以它在34120、34133里面沒有過多說這方面的東西
三、新舊標準的差異項目對比

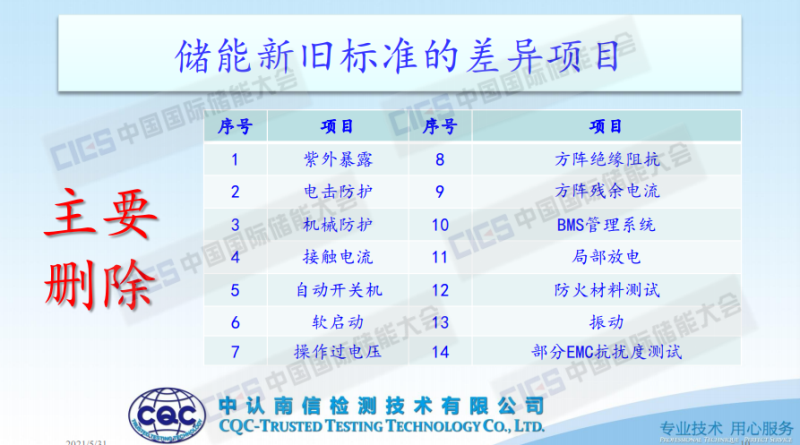

老標準主要是以光伏接口為主的相關測試，如果去對比現在的34120和34133的話，它可能會把3310里面的主要測試項去掉了，主要是我們現在看到的表格里面的測試項，其實也就包括防護，可能是更適用于光伏產品的標準，它把這部分去掉了。

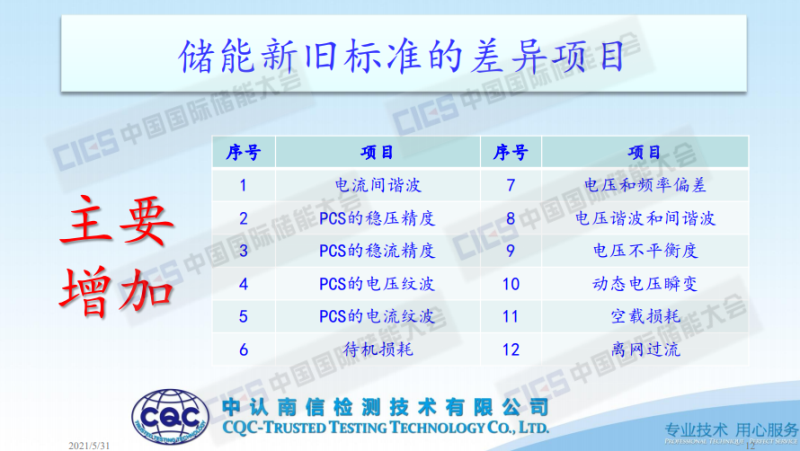

在34120、34133里面主要增加的是并離網的綜合能力、充放電的綜合能力、PCS單機的更有針對性的認證，（圖示）這是我們主要增加的測試項，之前也提到過，就是電流間諧波、PCS的穩壓精度、穩流精度、電壓紋波、電流紋波、待損耗等等。
四、新舊標準測試項目分類
這是對新的標準做測試項目分類，如果按照它的測試的功能劃分的話，大概能分成這幾部分，就是一些基本功能、電擊和機械防護、光伏接口測試、并網性能、離網性能、保護測試以及結構和材料、充放電、電池管理、振動、電磁兼容和環境測試，兩版標準做了一個對比，哪些有、哪些沒有，基本上都在這些表里面。
五、新舊標準測試項目內容的重點差異

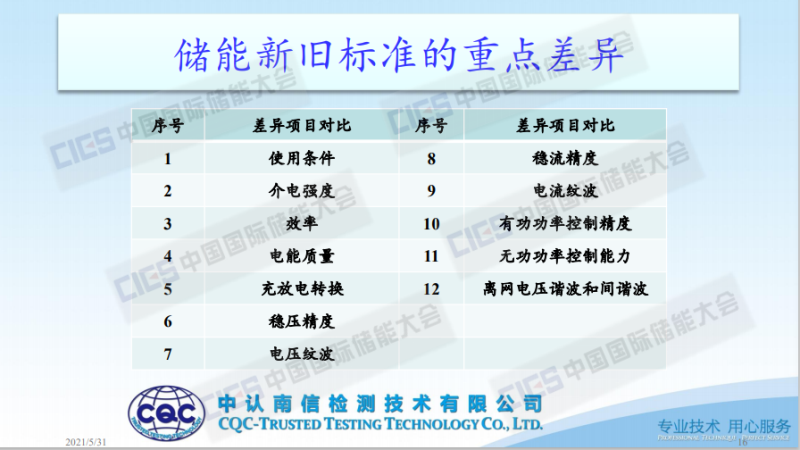

34120、34133里面的主要測試項目就是與3310里面不同的，包括是它特有的，就是對于我們儲能變流器非常振動性的測試項目，主要就是這12個，包括并離網功能包括充放電里面的測試項。這是功能里面的使用要求，目前來講它的使用環境，戶內和戶外的環境包括海拔包括，兩者有區別，在標準里面能看出來。隨著海拔的上升，導致空氣稀薄，影響了散熱，半導體載流能力下降，整體額定運行功率也會下降。
這是安規部分，安規部分也是34120和34133兩版標準里面主要考察的內容，畢竟安全還是非常重要的測試。在標準里面所涉及到的介電強度測試項目里面，從34120、34133的要求來看，其實它是參考了國標的要求，它里面的試驗壓值直是交流均方根值，但是按照標準里面所涉及到的引用的7251的標準，其實它是一個老標準，但其實是我們的7251已經更新過了，我們執行的時候還是按照7251最新標準里面的要求值來進行執行。因?yàn)?4134測試方面里面所涉及到的是7251.1，其實它要求的是一個最新版的標準，所以我們參照執行的時候還是按照最新版標準里面的試驗電壓進行參照執行。
效率和電能質量跟我們通常測試是差不多的，類似的，因?yàn)槲覀冎饕剂康倪€是充放電的狀態，電壓選擇是按照滿載低、中、高三個類型來測，功率選擇來講是按10%的梯度，從10%到滿載，一個梯度、一個梯度地遞增。采樣率是200ms，采樣時間是10分鐘，其實整個結果是差不多的。

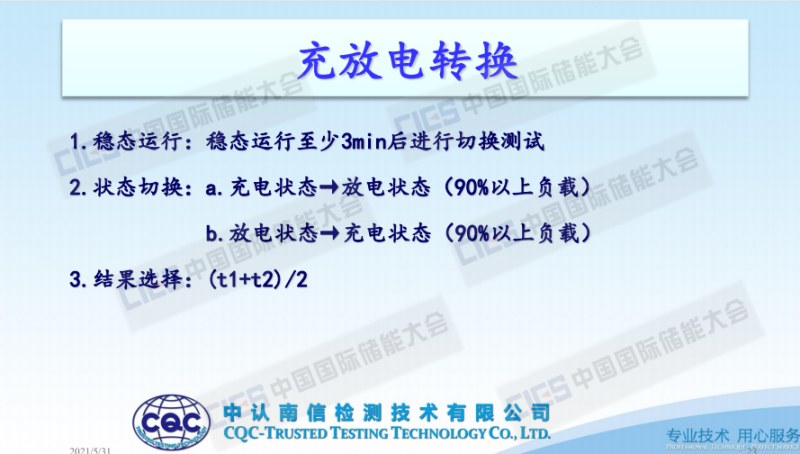

這就是充放電轉換，充放電轉換的穩態運行是要求儲能PCS變流器穩態運行3分鐘以后再進行切換測試，測試主要分成兩個狀態切換：1.從充電到放電，2.從放電到充電，我們最終所采用的數據處理結果是按照兩個充放電的轉換時間t1+t2取一個均值，來作為充放電轉換時間的結果。這是兩個，一個是充電到放電，一個是放電到充電，這是實測值。
穩壓精度和電壓紋波，其實它是穩壓模式里面的測試項，其實它是在我們充電狀態時候來做的，我們電壓選擇依舊是按照滿載的低、中、高三個電壓來進行選擇，它的電流調節按照雙倍的電流調節0%、20%、40%、60%一直到滿載，采樣率選擇200ms，采樣時間10分鐘。可以明顯看到是20%的功率梯度來進行采樣。充電狀態，穩流精度、電流紋波其實和穩壓精度、電壓紋波這兩個比較類似。主要有一點要注意，就是我們在測試項的時候有一個額定電流需要確定，因?yàn)殡娏鬟x擇是按照額定電流百分比進行選擇，所以我們選擇額定電流的時候一般是按照它的額定功率比上它的滿載高壓的點，來算它的額定功率比。如果你要是按照低壓的話，最終算出來的額定功率就超了。所以額定電流是按照額定功率比上滿載高壓來計算。電壓調節依舊是低、中、高，然后我們按照它的要求來進行采樣。
后面是有功功率控制精度，其實在光伏標準里面也有，跟光伏標準里面比較類似。它是并網放電狀態進行測試，功率調節梯度是階梯型。所以我們在實測的時候，每一個階梯型進行變化的時候分為兩個部分：一個是你進行調節的部分，就是我判斷儲能PCS的功率響應時間作為第一階段，第二部分才是我穩定運行的時間，所以一個運行階段分成兩個部分：第一是響應時間，第二是運行時間。比如我測兩分鐘，前一分鐘就是應用它為判斷響應時間，后一分鐘時間是用于判斷控制精度的時間。這個圖里面給出了兩個時間的大概劃分，響應時間就是從tP1到tP0，這是響應時間；第二是穩定時間，就是從tP1到tP2，但是它整個的響應時間是從你的tP2到tP0，就是一整段里面分成兩部分。
無功功率輸出能力。有功功率和無功功率都是在并網放電的時候進行測試，有功功率測算是按照10%的梯度以次上升，但是無功都會保證儲能功率PCS最大輸出的狀態。其實這是50%的，它是從50%的容性轉成50%的感性，它依舊是我們的最大無功率，只是它容性和感性之間會有一個轉換。這是無功功率的控制，也是并網放電時候的測試項。
最后一個是電壓諧波、電壓間諧波，其實是我們很普遍的測試項，就是測離網狀態下的網測的電流質量參數，按照10%進行梯度依次上升，維持時間各10分鐘，包括采樣要求，是常規的項目。
最后是關于我們實驗室的信息，大家有興趣可以關注。按照專家組分析的儲能系統、電池以及儲能變流器等等，其實我還是相信，因?yàn)閺奈覀兊臋z測標準來講，我們的標準也是在不斷完善和更新，包括我們對于產品的專業性、對于產品的針對性，各個針對性的測試項其實也是在不斷完善和加強，所以我相信儲能行業以后會越變越好，謝謝大家！
