慈松*，周楊林，王紅軍，石清良
（清華大學電機工程與應用電子技術系，北京市 海淀區 100084）
摘要
儲能系統可以改變電力系統實時動態平衡特性，已成為智能電網和能源互聯網建設的重要支撐。電池儲能技術作為一項復雜系統工程，其研究領域涉及電化學、材料、信息通信技術、電力電子及大規模復雜系統建模和優化等。儲能系統管理需要基于對電池的電化學和材料特性的感知，實現基于模型的高效均衡和控制。然而，傳統儲能系統采用的固定串并聯連接方式，無法實現電池單體層面的精準檢測和管控，單點故障將極大影響到系統性能，儲能系統能量效率、可靠性和安全性難以保障?；诳芍貥嬰姵鼐W(wǎng)絡的數字儲能技術通過高頻高效的電力電子半導體器件將電池單體產生的連續能量流進行離散化和數字化處理，電池在物理域的映射關系轉化為數字域映射，從而消除電池單體物理和化學屬性所造成的差異性，克服電池系統的“短板效應”，并可通過電池網絡拓撲結構的靈活調整能力實現與多種應用場景需求的匹配。
關鍵詞 : 數字儲能系統；大規模電池儲能；電池梯次利用；通信基站供電
基金項目：國家電網有限公司總部科技項目“面向 5G 的信息能源融合技術與裝備研制”（5206002000DB）。 Science and Technology Foundation of SGCC(5206002000DB).
0 引言
快速發展的儲能技術正在逐步改變電力系統即發即用的實時平衡特性，已然成為智能電網建設中大規模集中式/分布式新能源接入與利用的重要支撐技術，具有廣闊的發展和應用前景[1]。縱觀全球能源技術發展動態和主要能源大國推動能源科技創新的舉措，綠色低碳是能源技術創新的主要方向，集中在能源互聯網、大規模儲能、先進能源裝備及關鍵材料等重點領域?！跋冗M儲能技術創新”是《能源技術革命創新行動計劃（2016—2030年）》的重點任務，而掌握儲能技術各環節的關鍵核心技術是其重要內容之一，行動計劃中明確提出發展目標：研究面向可再生能源并網、分布式及微電網、電動汽車應用的儲能技術，掌握儲能技術各環節的關鍵核心技術，引領國際儲能技術與產業發展。2017年，中國國家發展改革委、國家能源局等五部門聯合印發了《貫徹落實〈關于促進儲能技術與產業發展的指導意見〉》，制定了“十三五”和“十四五”期間儲能技術的發展要求，明確提出“十三五”期間中國儲能技術達到國際先進水平，“十四五”期間實現完整的儲能產業體系及推廣應用[2]。2020年，教育部、國家發展改革委、國家能源局聯合印發《儲能技術專業學科發展行動計劃（2020—2024）》，進一步強調了儲能技術作為一個專業學科發展的重要性和緊迫性[3]。
電化學儲能系統具有快速功率響應、密集能量存儲、靈活方便部署等優勢，是目前發展最快、應用最廣的儲能技術之一，其規模化建設有望在電網調峰調頻、波動平抑、緊急功率支援等應用場景中發揮重要作用，并在電動汽車、微電網以及可再生能源并網應用方面有著其他儲能方式不可比擬的優勢。隨著電池儲能技術的進步，大量的電池單體以預先設計的固定串/并聯拓撲封裝為電池模組，由于電池最小控制單元電壓和容量級別較低，大容量電池儲能系統通常將“數百萬”的電池單元進行串/并聯，以提高電壓、電流等級。傳統固定串/并聯的電池連接拓撲無法匹配由動態電化學行為、生產制造工藝和應用工況帶來的電池單體的差異性，由此造成的系統“短板效應”問題始終存在。作為可靠性評估的串聯環節，固定焊接連接的電池系統中任意電池單元失效將會造成“系統級”故障。采取提高備用冗余的提升系統可靠性的措施，降低了儲能系統的經濟性和集約性。此外，在固定串/并聯連接的儲能系統中，電池單元檢測和運行控制顆粒度較大，電池系統無法實現對電池單元的精準主動管理和精準隔離，導致電池單元熱失控而引起的燃燒和爆炸事故頻發[4]。
基于可重構電池網絡的電池能量管控系統被公認為克服這些缺陷最有前景的解決方案[5-11]，高頻電力電子開關陣列組成的可重構電池網絡，電池單元之間的連接拓撲可以動態重構以適應電池特性和系統負載的動態變化。每個電池單元連續的能量流被電力電子離散化和數字化，進而通過能量管控算法實時控制系統中每個電池單元參與充電或放電回路中占空比和電流大小，滿足不同儲能應用場景的需求[12-13]。在實際工程應用中，綜合考慮電池自身復雜電化學特性、電力電子集成的系統特性、外部電氣系統（電網側應用或電動汽車等）對儲能系統的能量調控的多樣化需求，數字儲能系統為解決電池“短板效應”，實現電池儲能系統定制化提供創新路徑。
本文從數字儲能系統關鍵技術出發，著重闡述數字儲能系統電力電子集成的柔性控制架構、基于可重構電池網絡的電池狀態檢測、系統運行優化控制以及系統安全評估方法，以應用案例展示基于數字儲能的分布式退役動力電池梯次利用、儲能系統電池一致性管理與功率調節等方面的效果。
1 儲能行業痛點問題與儲能系統數字化
為滿足高電壓、高容量的電池儲能系統規?；瘧玫男枨螅妷汉腿萘考墑e較低的電池單元通常在“數百萬”數量級上進行重組，傳統電池儲能系統先將電池單體串/并聯形成電池模組，然后通過多個電池模組DC/DC隔離級后以并聯或功率轉換系統（power conversion system, PCS）交流側并/級聯等形式提高電壓、電流等級[14]。儲能系統PCS部分通常采用單級型或者多級型電力電子拓撲結構連接電池模組[15]：單級型直接采用DC-AC整流環節接入電網，H橋和模塊化多電平是常采用的級聯方式；多級型則包含DC-AC整流級和DC-DC隔離級，隔離級可通過移相調節控制實現靈活功率均衡和電氣隔離，尤其適合于差異化電池模組的充放電控制。
傳統電池儲能系統固定焊接的電池模組構成方式，僅依靠上層電力電子拓撲無法精細控制到電池單體。有學者提出用于高電壓串聯電池存儲系統的集成可重構轉換器，能夠重新配置電池拓撲結構以實現不同的運行模式，并采用共享拓撲設計減少系統冗余，實現系統輕量化，同時可以應用于電池與超級電容組成的混合介質的電池儲能系統[7,9]。相似地，在電池模組內的電池單元通過開關器件構成的可重構電池電路拓撲，電池單元之間的連接拓撲根據負載變化動態地與需求進行匹配重構配置。
電池儲能系統作為一項系統工程需要從電池單體模型、電池荷電狀態（state of charge, SOC）、電池健康狀態（state of health, SOH）、循環壽命等性能狀態感知出發，建立電池應用過程中的系統性操作。基于可重構電池網絡的大規模電池儲能系統構建了電池管理的系統性理論方法[4-6,11,16-18]，高頻電力電子開關陣列與電池單體之間的耦合控制架構將電池單元連續的能量流進行離散化和數字化處理，通過時分和頻分的控制構成了數字化、信息化能量管控系統[1,12,19]。通過軟件定義的方式靈活調整電池模組內的連接形式，能量管控系統能夠?qū)崿F(xiàn)故障容錯和均衡控制等[20-21]，有效避免固定串/并聯剛性系統架構與電池差異化導致的系統“短板效應”，其技術路線被稱為數字儲能系統，能夠滿足垂直行業的多樣化需求[13]。
目前，基于可重構電池網絡的數字儲能系統已經在電網側規?；瘍δ芟到y(tǒng)[22]、數據中心不間斷電源[23]和通信基站梯次利用動力電池供電[24-25]等場景中完成應用示范。接下來，將介紹數字儲能系統在架構與可重構電池網絡設計、電池狀態評估、運行優化等方面的關鍵技術。
2 數字儲能系統關鍵技術
針對差異化性能的電池單體大規模集成的電池管理系統，可重構電池網絡是電池狀態檢測和控制策略實施的基礎?？芍貥嬰姵鼐W(wǎng)絡解決傳統電池儲能系統“斷不開”、“測不準”的難題，實現基于電池單體與網絡的狀態檢測、運行優化與控制。
2.1 可重構電池網絡
規?；碾姵貎δ芟到y(tǒng)包含了大量電力電子開關器件（如PCS系統），可重構電池網絡的電池模組設計也包含大量可控開關管。以基于可重構電池網絡的規?；姵貎δ芟到y(tǒng)為例，為實現精確控制，在電池模組內每個最小控制單元需要連接K個可控開關，同時電池模組之間也采用電力電子開關連接，實現對整體模組的精準管控。大規模電池儲能系統通過功率調節系統，采用模塊化級聯的電力電子變壓器，耐壓等級高、傳輸功率大（如級聯H橋和MMC），同時采用雙有源橋含有直流隔離級，通過移相調節控制可以靈活地實現功率均衡和電氣隔離，對SOC差異性大的電池模組進行充放電均衡控制。
學術界已經較早地開展可重構電池網絡設計與應用研究。Muhammad等從可重構電池系統硬件架構與應用挑戰方面做了綜述，為可重構電池網絡領域的研究提出一些開放性問題[11]，比如：如何設計硬件架構才能兼顧管控效率與控制復雜度，如何制定系統架構建模與電池控制方法策略實現電池可感知“白盒”化的控制。文獻[5]從可重構電池網絡模組與系統設計的角度綜述了發表文獻中可重構模組架構，給出了常見的電池模組可重構電池結構的對比。文獻[6]提供了可重構電池網絡優化架構理論研究方法。
文獻[13]研究可重構電池網絡理論，完成基于26650鋰離子電池單體樣機研制，該系統構成4并4串的可重構電池模組，其可重構電池網絡的設計如圖1所示。電池儲能系統構建12 V低壓直流數據中心不間斷供電系統，結合圖論的優化配置方法生成電池均衡管理與可重構策略[26]。

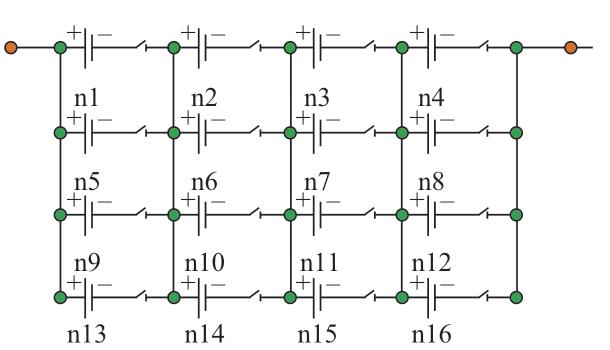

圖1 可重構電池網絡設計[13]
Fig 1 Reconfigurable battery network design
2.2 基于可重構電池網絡的單體容量建模
數字儲能系統構建基于斷路電壓檢測的單體電池和任意電池網絡拓撲等效的電池SOC數學模型，支撐規?；瘮?shù)字儲能系統的實時精準管控，對于任意電池網絡拓撲的荷電容量的精準估算是規?；芍貥嬰姵鼐W(wǎng)絡設計的基礎。
目前文獻中已經有多種SOC估算方法，包括應用最廣泛的安時積分法、開路電壓（open circuit voltage,OCV）與SOC映射法等，均依賴于電流或電壓的測量精度并受到電池非線性特性影響，其估算方法的精度受到質疑。其中，SOC-OCV映射法是業界公認的最簡單、最精確的電池SOC估算方法，但是傳統固定串/并聯電池系統無法在電池系統充放電過程中動態實時測量電池單體的OCV，因此傳統固定拓撲連接的電池系統無法直接利用電池單體層面的OCV-SOC的一一對應關系，只能通過測量工作電壓和電流推算電池內阻，進而通過內阻估算值進一步估算OCV，然后得到當前的SOC，過程中將引入兩次估算誤差傳遞，導致最終得到的結果誤差過大，嚴重影響了實際系統的用戶體驗和系統能量控制精度。圖2為基于重構電池網絡SOC估計原理示意圖。

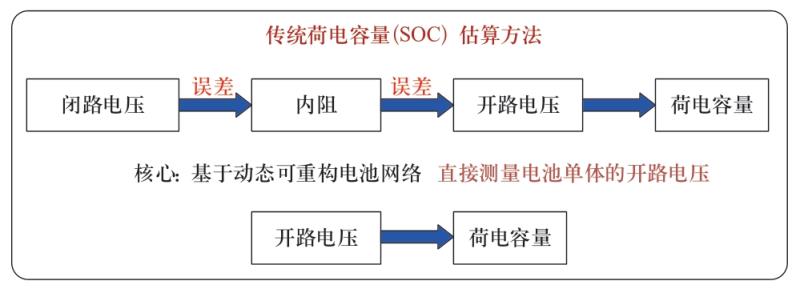

圖2 基于可重構電池網絡SOC估計原理
Fig.2 SOC estimation method based on reconfigurable battery network
在可重構電池網絡構成的數字儲能系統中，電池單體能夠自主可控地從電池網絡拓撲中斷開，從而實現電池單體層面的開路電壓測量?？芍貥嬰姵鼐W(wǎng)絡中電池單體從電池網絡斷開的時間很短，能夠根據電池暫態響應特性推斷長時間靜置后恢復的真正OCV，從而實現基于可重構電池網絡的開路電壓補償修正方法，消除了SOC-OCV映射法的估計誤差。
與傳統SOC估算方法相比，基于數字儲能系統架構提出的電池狀態估計方法能夠得到更加準確和可靠結果，并克服估算過程誤差傳遞和累積。由于估算過程不需要訓練和學習，相比目前流行的基于CNN、RNN等神經網絡的SOC估算方法，該方法的計算復雜度可以根據系統計算能力和應用對估算精度的要求進行定制化的調整，更加適宜在實際系統中推廣應用。同時，該方法可用于在線精準估算方法和SOH分析，通過添加學習過程建立馬爾可夫或時間序列的電池壽命模型實現電池SOH估算[27]。
2.3 可重構電池網絡系統容量建模
可重構電池網絡模組能夠?qū)崿F(xiàn)基于電池單體層面的SOC精準估算，可以得出任意給定電池網絡拓撲的等效荷電容量模型。任意給定的電池網絡拓撲等效串/并聯原理示意如圖3所示。

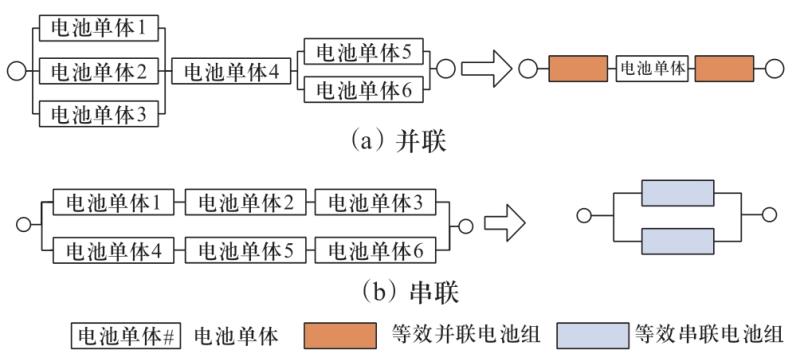

圖3 電池網絡拓撲的等效串/并聯原理模型
Fig.3 Equivalent series-parallel principle model of battery network topology
串聯電池組中，電池電流相同，電池網絡可以等效為電池單體模型；并聯電池組中，電池電流分布不均勻但電池的端電壓相同。針對圖3（a）、圖3（b）所示的可重構電池網絡，電池網絡的可重構行為可表達為[28]
式中：f為串聯表達式；g為并聯表達式；I、φ分別表達電池單體的電流和電動勢。
在串聯電池組中，電池組容量性能由狀態最差的電池單體決定，即為避免電池單體過充或過放引起的安全問題。在并聯電池組中，電池組的容量是所有電池單體容量的總和?？芍貥嬰姵啬＝M的等效SOC表達式為
綜合考慮電池單體在不同工況及其之間的拓撲連接狀態結構與電池性能之間的關系，能夠為可重構電池網絡在實踐中的工程簡化應用提供理論依據。
2.4 數字儲能系統的運行優化與控制
電池網絡拓撲動態重構是影響系統特性的重要因素，其性能優化可建立電池網絡拓撲動態重構優化問題。設xi∈Rm表示m個電池單體狀態變量組成的向量，具體可表示為電池單體端電壓、電流或SOC等，X=[x1,x2,…,xN]∈Rm×N表示N種動態拓撲變換下電池狀態矩陣，其具體意義與電池狀態變量xi表示的物理意義相關，Y為與優化變量相關的性能指標。可重構電池網絡優化問題可以建模為
式中：Hn(X)表示第n個電池拓撲所受邏輯約束，考慮電池狀態、負載狀況和環境因素，電池的動態網絡重構模型的收到上下界的限制，限制條件定義為Hn≥0。考慮電池本體在時間維度上的動態特性，電池單體的性能損耗可以通過細粒度計算電池SOC變化帶來的消耗和恢復特性得到，可以表示為電池性能指標Y與電池拓撲X之間的哈達瑪積[6]
在T個拓撲變換周期內電池性能損耗可表示為
由于電池容量在電池操作過程中表現為單調遞減特性，為了對動態可重構電池系統在運行期間的性能進行建模，有向無環圖用來表示單元拓撲的演化過程，如圖4所示。

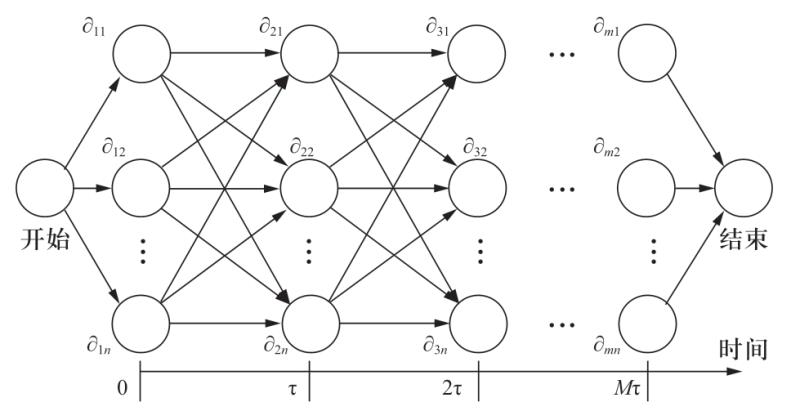

圖4 有向圖表示的動態可重構電池系統
Fig.4 Directed acyclic graph of dynamic reconfigurable battery network system
有向無環圖中的每一個點代表可能的電池網絡拓撲，由現在電池拓撲狀態選擇為下一個電池網絡拓撲狀態所產生的電池性能損耗為邊的權重。在T個拓撲變換周期內，儲能系統在連續運行過程中電池網絡拓撲變換控制策略可執行為尋找有向無環圖中最短加權路徑。
3 數字儲能系統的應用案例
目前通信基站、數據中心等存在大量碎片化、閑置的電池備用資源，如何在保證電池儲能系統備電功能的基礎上實現儲能資源的最大利用率是儲能系統運維中的重要問題。為實現儲能系統的高效運行和高水平的智能化運維[12,19,22,24-25]，數字儲能系統采用數字化、信息化、網絡化的管控方式，利用本地和儲能云系統的分散自律協同控制。以數字儲能系統在通信基站備用電池儲能系統中的應用為例，采用基于“云儲能”和能源互聯網的運營模式，對電池儲能系統進行能量管理與調度。
3.1 系統應用概述
在落實“智慧廣州”、樞紐型國家信息港建設的戰略背景下，廣州市白云區、越秀區、天河區等部署超高密度的通信基站基礎設施。為探索通信基站儲能系統在城市智慧能量管理中的優勢作用，廣州市白云區選取100個符合建設條件的通信基站進行備用電池系統的數字化改造，并選取8個站點作為與電網雙向互動的試點示范，以期待能夠改善該地區供電負荷分布不均衡和供電容量的限制，發掘通信基站電池儲能系統未來參與電網調峰、調頻、需求側響應等電力市場輔助服務的潛力。
3.2 系統方案設計
數字儲能系統應用示范方案采用動態重構拓撲管理的能量交換機電池管理方案，方案中包括電池能量網卡、電池能量集線器、電池能量交換機、電池能量適配器、以及云平臺（巡檢云平臺及調度云平臺）及通信信道等，構建能量流、信息流統一收集、傳輸、處理及控制的分布式儲能管控系統[25]，整體架構如圖5所示。

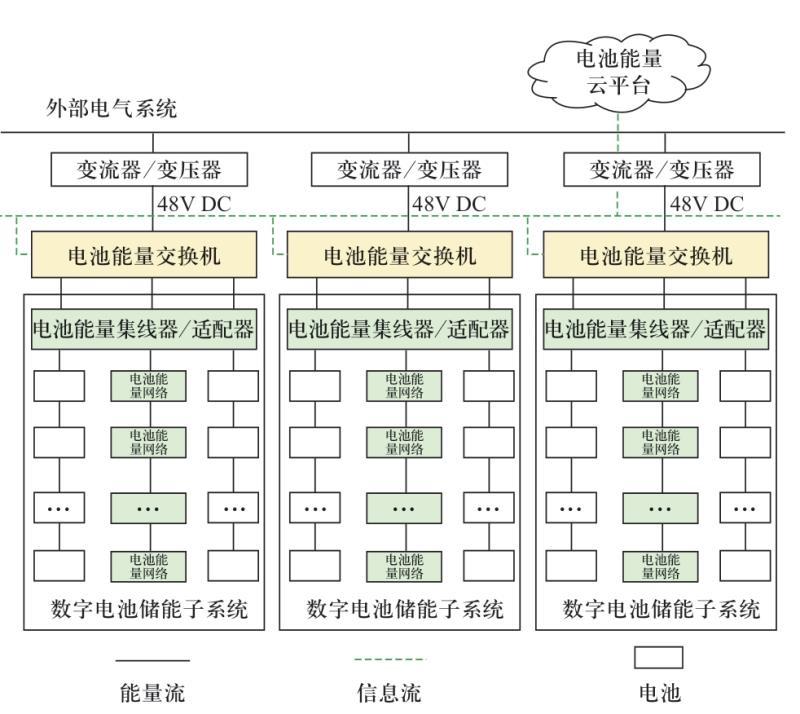

圖5 系統整體架構圖
Fig.5 Overview of the system architecture diagram
電池能量網卡集成了MOSFET等電力電子開關，開關頻率范圍為10～100 kHz，電池連續的能量流被離散為能量片段，電壓控制范圍為0～3.8 V；電池能量集線器組合構成可重構電池網絡，同時也是電池狀態信息的匯集，采用CAN和RS-485通信方式，構建底層的信息物理融合；電池能量交換機連接了電池能量集線器與電池能量適配器，控制局域電池系統的能量管理策略生成與執行；電池能量適配器將電池能量交換機輸出的能量進行整流控制，使之滿足電池儲能系統輸出及與外部負載匹配的能量要求。
在構成與電網互動的數字儲能系統中，以雙向互動試點為例，交流備電系統直流側工作電壓范圍為216～292 V（單體2.7～3.65 V），該電壓范圍與雙向儲能變流器的直流側電壓匹配（200～900 V）。直流備電系統直流側工作電壓范圍為43.2～58.4 V（單體2.7～3.65 V），通過AC/DC電源（AC 380 V/DC 48 V）對電池能量交換系統（含電池）進行充電和對基站核心直流負載進行供電，現場部署如圖6所示。
圖6 通信基站數字無損梯次利用儲能系統應用部署
Fig 6 Deployment of DES in communications base station
本應用案例選用退役動力電池替代鉛酸電池應用于分布式儲能系統，不需要將退役動力電池模組拆解至電池單體，而是采用可重構電池模組構成的電池網絡消除電池的差異性。傳統梯次利用電池儲能系統設計方案先將電池單體串/并聯形成電池模組，然后通過多個電池模組DC/DC隔離級后以并聯或PCS交流側并/級聯等形式提高電壓、電流等級，多級能量變換過程損失了系統能量效率。相比之下，數字儲能系統省掉多級DC/DC隔離級或PCS交流側并/級聯，能量效率損耗僅來自于MOSFET電力電子開關，由于其電壓等級較低，在降低系統能量損耗方面存在優勢。
3.3 功能和性能驗證
在保持電池一致性的前提下，完成電池放電并保持功率穩定是儲能系統設計的性能要求。為驗證數字儲能系統性能，特進行數字儲能系統放電過程均衡測試、多站點功率聯動測試和有功/無功調節測試。
3.3.1 儲能系統電池均衡性能測試
選取長崗村C基站儲能系統進行測試，數字儲能系統采用3.2 V/100 Ah的退役磷酸鐵鋰電池，構成4并80串數字儲能系統，系統容量為102.4 kWh。在室溫條件下，設定數字儲能系統的放電倍率為0.3 C，平均測量時隙約為0.5 min，驗證數字儲能系統SOC在[70%,100%]運行范圍內電池模組SOC、端電壓的均衡特性。
運行狀態下，數字儲能系統電池SOC、端電壓的變化曲線及對應的統計標準差如圖7所示。結果顯示，在0.3 C倍率放電條件下，電池SOC最大差異為1%，最大統計標準差為0.508%；電池端電壓最大差異為28 mV，最大統計標準差為6.631 mV。

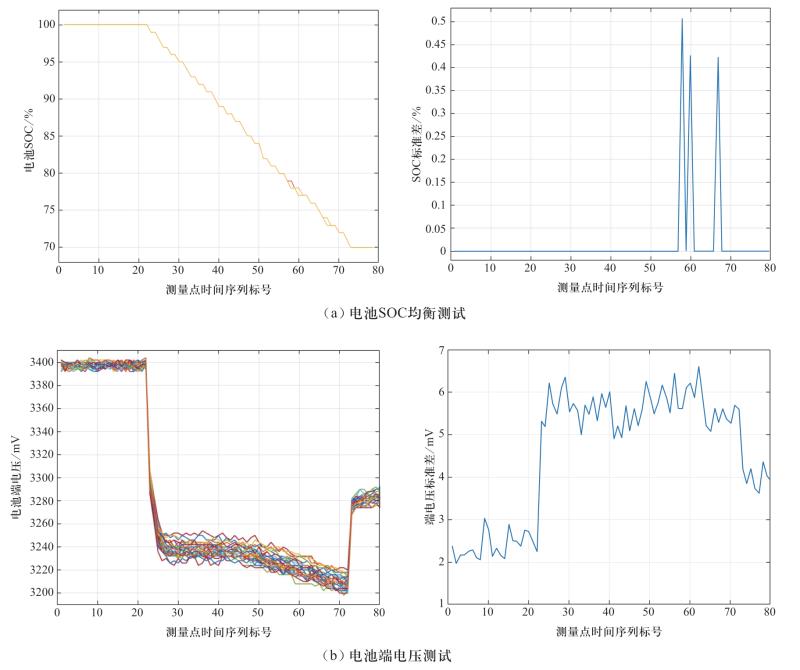

圖7 電池SOC和端電壓一致性測試
Fig.7 Battery SOC and terminal voltage consistency test
3.3.2 儲能系統協調功率測試
通信基站數字儲能系統能夠在電網削峰填谷能量調度中發揮作用，單個通信基站的數字儲能系統站點裝配雙向電池能量交換系統，通過云平臺遠程控制電池能量交換系統某個時段充電、放電行為，使之能夠滿足通信基站參與電網需求側響應的功能要求。
為驗證特定臺區變壓器內多個通信基站數字儲能系統功率聯動輸出的穩定性，設定長崗村臺區變壓器下4個通信基站中的數字無損梯次利用儲能系統以24 kW功率放電50 min，聯合輸出功率曲線如圖8所示。結果表明數字儲能系統能夠維持輸出功率的穩定性。

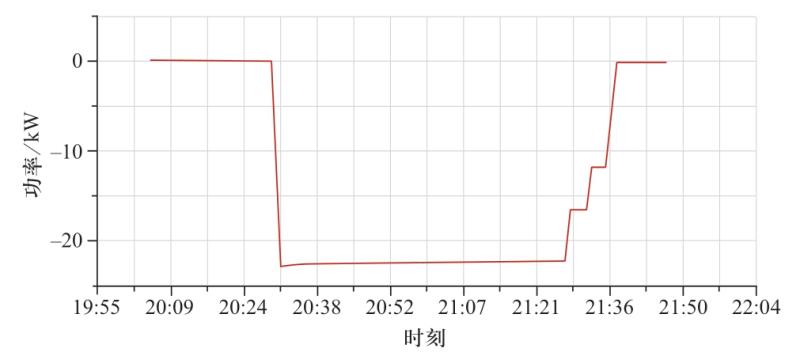

圖8 系統輸出功率測試
Fig.8 System output power test
3.3.3 儲能系統有功/無功測試
儲能系統參與電力市場輔助服務，要求具備功率調節和維持電網穩定的功能。對安裝在長崗村通信基站中數字儲能系統進行功率測試，分析系統總進線功率與子系統進線總線數據。儲能變流器額定功率100 kW，額定電壓380 V AC，功率因數為1。該裝置支持并/離網模式，在市電斷電時，雙向儲能變流器的并/離網切換裝置能夠在20 ms內無縫切換至離網模式。系統總進線三相基波功率如圖9所示，單相基波功率如圖10所示，系統總進線基波功率較子系統功率穩定，表明數字儲能系統在維持系統總線輸出功率穩定中發揮作用。

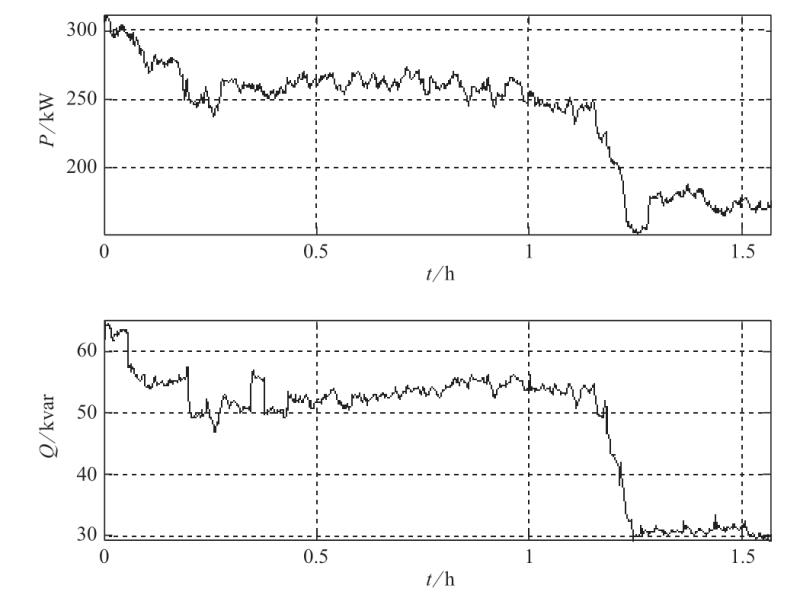

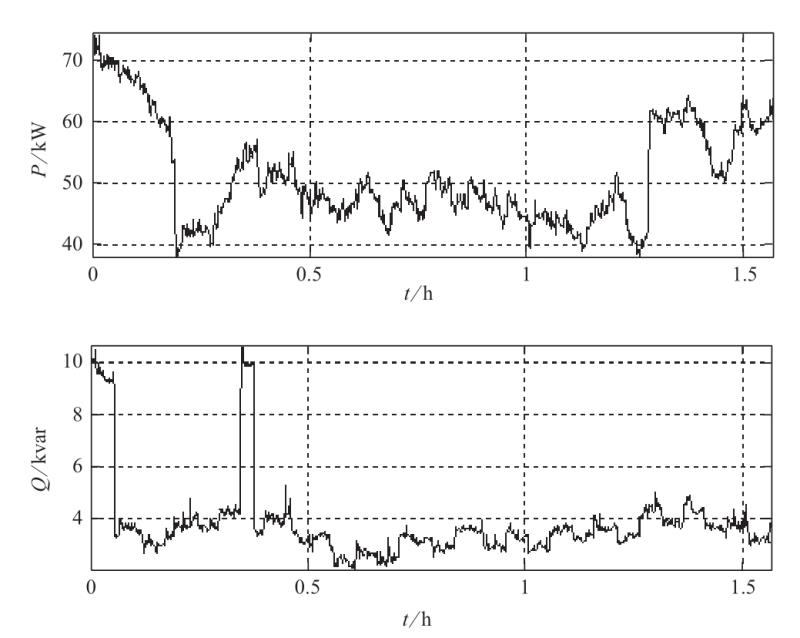

圖9 總線基波功率
Fig.9 Fundamental wave power trend of bus base line
圖10 單相基波功率趨勢
Fig.10 Fundamental wave power trend of one phase
4 結論與展望
儲能技術正在經歷重大變革，基于可重構電池網絡的數字儲能技術成為一項系統性工程，其技術核心是采用高頻電力電子開關實現模擬能量流的離散化、數字化處理，實現電池電化學模型、電池狀態建模以及系統集成應用。
作為一種新生業態，數字儲能技術將橫向貫穿電池儲能系統應用的全行業，將在通信基站、數據中心、用戶側儲能、大規模電網側儲能中形成較廣泛的應用。隨著半導體功率器件高壓化、大容量化的發展，用于構建電力電子開關器件的半導體價格呈現下降趨勢，數字儲能系統建設成本將大幅降低。考慮基于數字儲能系統架構的系統集成、運行優化等，數字儲能系統滿足場景要求的安全性、可靠性與經濟性。對于行業關注的儲能系統成本、能量效率等問題，后續將會開展更多實驗及示范項目，完成數字儲能系統經濟性、能量效率等定量分析，驗證數字儲能性能。在當今儲能行業蓬勃發展的背景下，數字儲能系統將突破系統經濟性束縛，有望革新當今儲能行業，實現廣泛的商業應用。
