編者按
海上風電是風電發展的重要方向。作為風電發展的關鍵裝備，巨型渦輪機將成為定義未來十年海上風能行業發展。由法國巴黎GE可再生能源公司最新設計和制造的Haliade-X是目前世界上最大的海上風力渦輪機，發電量比其他海上風力渦輪機的發電量多45%，年發電量高達67 GW·h，可為16 000個家庭供電。
中國工程院院刊《Engineering》2021年第7期刊發《巨型渦輪機進軍海上風電》，報道了巨型渦輪機Haliade-X的基本情況以及其對海上風能行業帶來的潛在影響。文章指出，盡管巨大的海上渦輪機浪潮即將到來，但應看到，渦輪機尺寸的快速增長正在逼近材料科學和可制造性的邊界，規模的階梯變化不僅帶來技術挑戰，也帶來供應鏈能力和產能的挑戰。
巨型渦輪機似乎將定義未來十年的海上風能行業。Haliade-X作為第一臺巨型渦輪機，由總部位于法國巴黎的GE可再生能源公司（GE Renewable Energy）設計和制造，高260 m，轉子直徑為220 m，其長達107 m的葉片掃掠面積達38 000 m2（圖1）。原型機建在荷蘭鹿特丹的港口邊（圖2），其最初是一臺12 MW的機器（后來被優化為13 MW）。這臺渦輪機在2019年11月生產了首個毫瓦時的電力，并于2020年11月獲得行業認證。該公司稱，目前Haliade-X的發電量比其他海上風力渦輪機的發電量多45%，年發電量高達67 GW· h，足以為16 000個家庭供電。

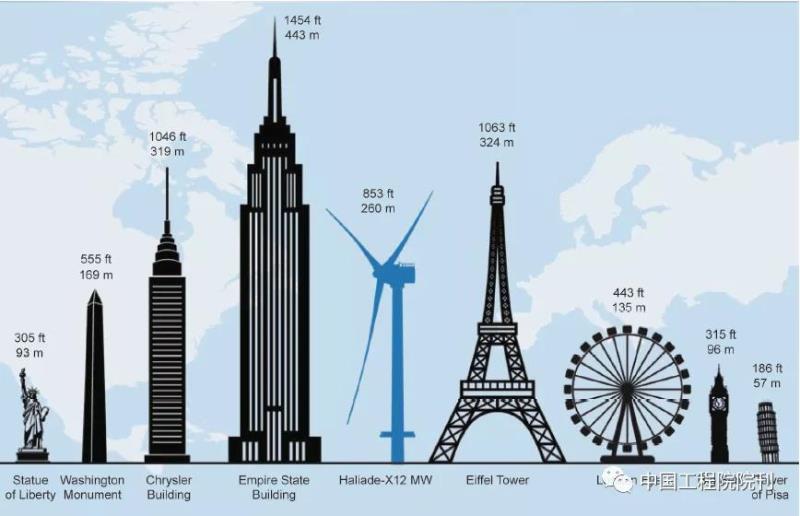

圖1 Haliade-X是目前世界上最大的海上風力渦輪機，可為大約16 000個歐洲家庭供電。圖片來源：GE Renewable Energy，經許可
圖2 Haliade-X的原型位于荷蘭鹿特丹的港口邊。圖片來源：GE RenewableEnergy，經許可
在海上安裝的第一臺Haliade-X渦輪機將是13 MW 版本，安裝位置在距英格蘭東北海岸約130 km的北海Dogger Bank風電場。該項目在前兩個階段訂購了190臺渦輪機，第一臺渦輪機于2022年安裝。第三階段，即最后一個階段，將安裝14 MW版本。按照目前的計劃，該風電場將成為世界上最大的風電場，每年發電18 TW·h，為600萬英國家庭供電。
Dogger Bank風電場商業總監Simon Bailey說：“更大、更高容量的渦輪機減少了所需的渦輪機數量，并使得從安裝到運行和維護的效率更高。我們必須加大其他許多組件的尺寸，包括安裝船，并且它們不會比Voltaire自升式船大?！盫oltaire自升式船由比利時土木工程公司Jan de Nul制造，其在完全伸展時，從位于海床上的腿底部到起重機頂部可達325 m（比埃菲爾鐵塔還高一些），并且可提升3000 t的重量（圖3）。

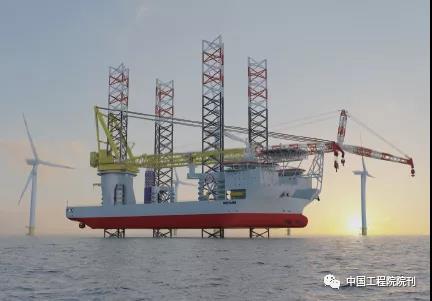

圖3 比利時Jan de Nul集團制造的Voltaire自升式船。2022年，該船將被用于安裝第一臺商用Haliade-X渦輪機（位于北海的Dogger Bank風電場）。圖片來源：Jan de Nul Group，經許可
對投資者和電力公司來說，大型渦輪機最具吸引力之處在于其平準化能源成本（LCOE）的結果，即在渦輪機大約25年的使用壽命內每單位電力所需的平均收入用于收回建筑和運營成本。從本質上講，這些渦輪機是“規模經濟”（economies of scale）。
2020年，GE可再生能源公司在已投產的風力渦輪機裝機容量（陸上和海上相結合）方面位居全球首位，該地位之前由位于丹麥奧爾胡斯的能源公司Vestas占居。然而，總部位于西班牙Zamudio的Siemens Gamesa公司以大約2/3的海上裝機容量引領海上市場。作為對Haliade-X的回應，2020年5月，該公司宣布推出一種新的直接驅動渦輪機：14 MW SG14-222 DD，其轉子直徑為222 m，僅比Haliade-X寬2 m。該原型機計劃于2021年年底在丹麥北部的?sterild完成，預計在2024年投產。
與此同時，位于中國廣東省中山市的明陽智慧能源集團股份公司擁有一臺相當大的渦輪機，即MySE11-203。該公司計劃在2021年完成這款11 MW渦輪機的原型制造（其轉子直徑為203 m，采用碳玻璃混合葉片），并承諾在2022年投入商業使用。為在這個日益集中的領域中占有一席之地，Vestas公司于2021年2月宣布了其巨型渦輪機的計劃。Vestas公司的V236-15.0 MW渦輪機的轉子直徑為236 m，是世界上最大的渦輪機。其原型機將于2022年建成，商用機則于2024年開始生產。
要了解海上電力的發展程度，請參考1991年位于丹麥海岸附近的世界上第一個海上風電場Vindeby中的11個渦輪機的單個裝機容量：450 kW。到2019年，海上渦輪機平均裝機容量已增加到7.2 MW。根據位于比利時布魯塞爾的國際風電行業貿易協會全球風能理事會（Global Wind Energy Council）的數據，到2025年，海上渦輪機平均發電量將達到10~12 MW，這在很大程度上歸功于Haliade-X及即將問世的競爭產品。
隨著海上渦輪機規模的擴大，其在風能市場的份額也在擴大。2009年，海上渦輪機裝機容量僅占全球新增風電裝機容量的1%。而到2019年，新的海上渦輪機裝機容量則占了10%。就運行中的總裝機容量而言，目前海上渦輪機裝機容量為35 GW，約占總風電裝機容量的5%，相當于避免了6.25×107 t二氧化碳的排放，或減少了超過2000萬輛汽車上路所帶來的尾氣排放。此外，2020年是海上風電新增融資創紀錄的一年，融資規模超過15 GW。這比2019年的紀錄高出50%以上，是2012年融資金額的15倍。
這一增長在很大程度上反映了歐洲風電裝置安裝量的穩步增長。然而，在過去三年中，中國每年新增的海上風電裝置規模一直處于世界領先地位。2020年，中國安裝的海上風電裝置的容量約3 GW，是全球新增裝機容量6 GW的一半。美國在海上風電發展方面進展緩慢，但在2021年3月，拜登政府宣布“快速啟動”采購計劃，力爭到2030年建成30 GW海上風電裝機容量的國家目標。
這一階段似乎為下一個十年奠定了基礎。除此之外，海上渦輪機可能有多大？英國海上可再生能源推進中心（Offshore Renewable Energy Catapult，致力于海上可再生能源的技術創新和研究）的測試和驗證總監Tony Quinn，負責在推進中心位于布萊斯的設施中測試Haliade-X葉片和機艙（圖4）。Quinn說：“對于未來幾代渦輪機，尺寸越大不一定越好。與最大尺寸相反，最佳尺寸是LCOE收益的函數。如果葉片的設計沒有任何變化，那么捕獲的能量會隨著葉片長度平方的增加而增加，但葉片的重量會隨著其長度立方的增加而增加。這意味著葉片的成本增加速度快于功率輸出。然而，對于渦輪機部件的其他方面，規模經濟的正常規則適用，因此我們應該考慮整個系統?！?
位于丹麥日德蘭半島中部的Siemens Gamesa公司的高級產品經理Peter Esmann提出了不同的擔憂：“從業務案例的角度來看，沒有理由不擴大規模。首要的潛在瓶頸是安裝船的大小。我們關心的是渦輪機塔架的提升。新一代渦輪機需要一艘?guī)в衅鹬貦C(jī)的船只，可以一次性將塔架提升到高于海平面140 m的輪轂高度（發電機所在的位置）?！睋Q句話說，如果渦輪機變得更大，就沒有實際的安裝方法。
但是風力發電不僅僅要擴大規模，各種新的風力發電技術也正在開發，旨在填補較小的利基市場。這些技術包括使用系繩“風箏”從高空風中產生能量以及使用纏繞在路邊燈柱周圍的渦輪機（由過往汽車排出的空氣提供動力），甚至無葉片渦輪機，即“skybrators”，通過渦旋脫落的風現象，前后擺動產生能量。在這些較小的規模市場上，未來有大量的工程創新。
總的來說，盡管巨大的海上渦輪機浪潮即將到來，但Quinn表示，我們不應期望渦輪機尺寸會很快出現進一步的飛躍。他說：“渦輪機尺寸的快速增長正在逼近材料科學和可制造性的邊界，規模的階梯變化不僅帶來技術挑戰，也帶來供應鏈能力和產能的挑戰?！?
