中國儲能網訊：氫能具有能量密度大、無毒無味無腐蝕、安全穩定、便于存儲和運輸?shù)葍?yōu)點, 同時具備碳零排放特性, 燃燒值高, 通過燃料電池容易實現氫-電轉換, 綠色制氫還可消納太陽能和風能發電間歇式、狀態高低起伏不定的不足。氫能作為一種清潔可再生能源受到越來越多的關注, 已經為世界上許多國家和油氣公司所青睞。在碳零排放聲浪高漲的當下, 這種具備碳零排放“天性”的氫能源必然更受推崇。氫能產業包含制氫、氫分離、儲運、應用等環節。
1 氫氣的制備
目前有多種制氫的方法, 大體可以分為化學原料制氫、含氫尾氣副產氫回收、高溫分解制氫、電解水制氫、其他方法制氫等5大類, 并經過變壓吸附、低溫吸附、鈀膜擴散法、金屬氫化物等方法分離提純獲得所需要純度的氫氣, 如圖1所示。
圖 1 氫氣制備和分離純化方法
圖 2 (網絡版彩色)世界純氫和混氫生產的年度變化.
2018e對應的是2018年預估值
圖2顯示了世界純氫和混氫生產的年度變化純氫是經過了分離和純化的氫氣, 混氫則含有一定量的伴生氣體, 且未經分離和提純。純氫生產主要用于石油化工、氨合成、燃料電池等, 混氫主要用于甲醇合成、直接還原鐵生產以及其他領域。2018年, 全球純氫生產量為7400萬噸, 混氫生產量為4200萬噸, 合計11600萬噸。
氫氣的制備是氫能產業的基礎, 擴大制氫規模、降低成本和減少CO2排放是今后努力的方向。
在氫能產業發展初期, 我國宜依托化工生產過程的氫氣或副產氫作為主供氫源, 以節省制氫投資, 降低成本, 助力氫能產業起步。圖3是不同制氫方法的氫氣價格與主要原材料價格關系。電解水制氫的氫氣價格隨著電價從13元/kg增長到46元/kg, 增幅約2.5倍, 采用廉價的電力制氫成本與煤炭和天然氣制氫成本相當, 具有相當?shù)母?jìng)爭優勢。

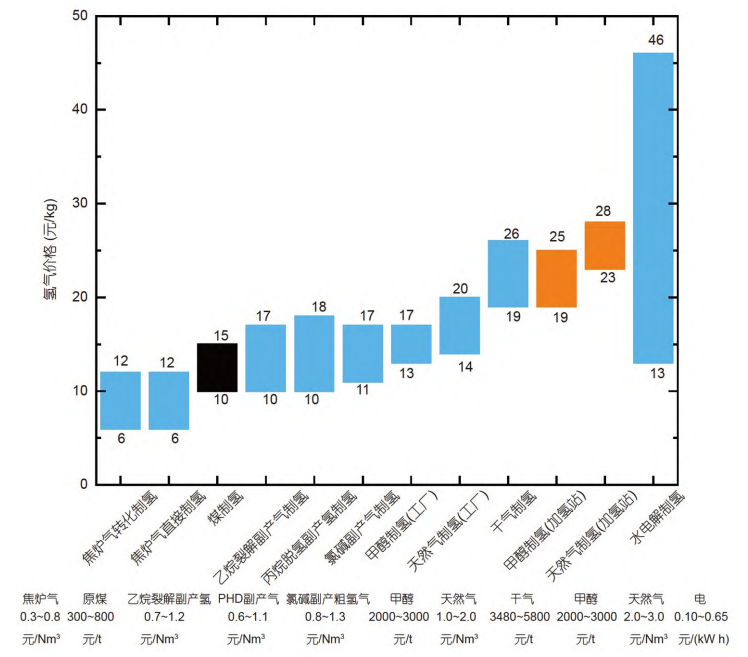

圖 3不同制氫方法的氫氣價格與主要原材料價格關系
電解水成本高, 但不依賴化石原料, 可以降低碳排放, 甚至實現碳零排放, 是今后的發展方向。世界上可再生電能電解水制氫示范項目的數量和電解槽容量不斷增加, 電解槽總?cè)萘繌?010年的不足1MW 增加到2019年的25 MW以上。同時, 項目規模也逐步加大, 在2010年前后, 多數項目的容量均低于0.5 MW, 而在2017~2019年間, 項目規?？蛇_(dá)6 MW。2020年3月, 日本福島的FH2R項目正式投入運行, 該項目將20 MW的太陽能發電站與10 MW的電解水裝置耦合, 產氫量為1200 Nm3 /h。加拿大法液空公司正在建造容量高達20 MW的“綠色氫能”工廠。此外, 多國宣布將在10年內 建成數百兆瓦可再生電能電解水的制氫項目。
根據使用電解質的不同, 電解水的方式可分為堿性水電解(alkaline, ALK)、質子交換膜電解(proton exchange membrane, PEM)、固體氧化物電解(solid oxide electrolysis cell, SOEC)、堿性陰離子交換膜電解 (alkaline anion exchange membrane, AEM)等4種, 基本性能參數對比見表1。AEM目前處于初步探索階段; 關于SOEC, 由于環境的特殊性和公用工程條件的 局限性, 高溫水蒸氣電解制氫產業難以實施; 相對來說, 堿性電解槽制氫和質子交換膜電解制氫較方便實施。

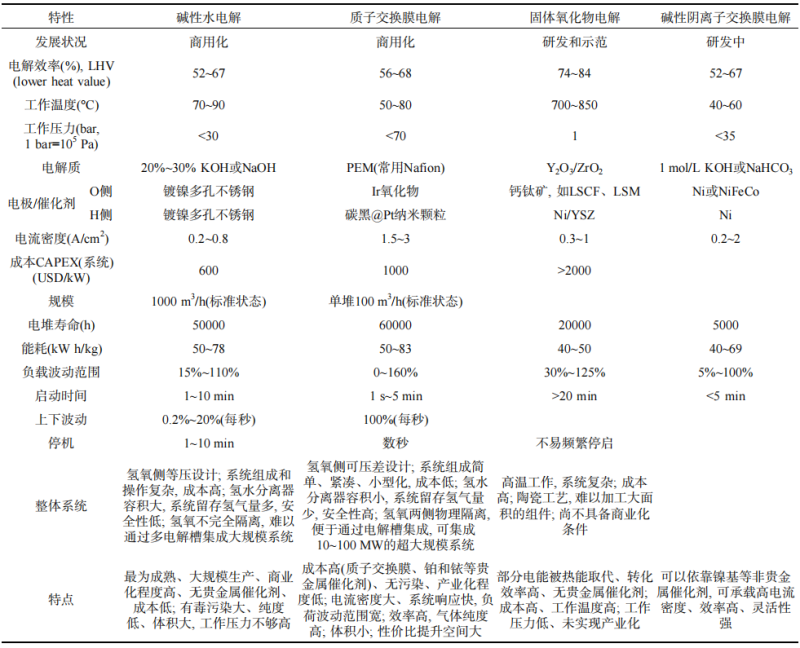

表1 4種電解水制氫技術和特性比較
堿性水電解的最大優勢是規模大、成本低, 系統的特點是裝機投資低、規模靈活, 國內最大制氫規?？傻?0000 Nm3 /h, 國外最大制氫規模可到30000 Nm3 /h。PEM水電解池可采用零間隙結構, 電解池結構緊湊、體積小, 歐姆極化作用降低, 其電解槽運行電流密度通常是堿性水電解槽的4倍以上, 工作壓力可達3.5 MPa以上, 效率高、氣體純度高、能耗低, 安全可靠性大大提高, 被公認為電解水制氫領域有良好發展前景的先進技術。
在過去的10年中, 新的電解裝置不斷增加, PEM技 術在市場上取得了重大進展。從地理位置上看, 盡管澳大利亞、中國和美國也有項目啟動或宣布, 但大多數項目都在歐洲。近年來, 這些電解槽的平均裝置容量從2000~2009年的0.1 MW增加到2015~2019年的1.0 MW, 氫氣最大生產能力達400 Nm3 /h, 產氫量可達1 t/d, 表明從小型試點和示范項目向商業規模應用的轉變。這將開始創造規模經濟, 有助于降低資本成本和擴大電解槽行業的供應鏈。一些開發項目中的電解槽容量為 10 MW或以上, 一些電解槽容量為100 MW或以上的項目正在討論中。
制氫會逐步向可再生能源電解水方向發展, 而電解水會逐步朝著PEM方向發展, 這方面歐洲國家發展比較快, 中國需要加快開發。
2 氫氣的儲存
將來的制氫方向是電解水制氫, 而氫氣的儲運沒有一個最好的方法, 只能選擇與應用相應的最佳方法。氫氣的儲存主要有高壓氣態儲氫、低溫液態儲氫、固儲氫和有機液體儲氫四大類, 各自的特點如表2所示。高壓氣態儲氫、低溫液態儲氫和有機液體儲氫具有容量高的優勢, 適合大型氫氣儲運, 但是分別對應著安全隱患大、能源效率低和純度低等問題; 固態儲氫的重量?jī)?chǔ)氫密度低, 但是體積儲氫密度高、安全性好、純度高。根據應用場合的需要, 選擇適當?shù)臍錃鈨?chǔ)運方式。
表 2 4種儲氫方式的性能比較
交通領域?qū)錃獾闹亓績?chǔ)氫密度要求尤其高。目前豐田公司采用的IV型70 MPa高壓氣體瓶由塑料內襯加上碳纖維強化層和玻璃纖維保護層組成, 重量?jī)?chǔ)氫密度大于5%, 體積儲氫密度達到35 g/L, 這些指標成為交通領域儲氫的參考標準。非交通領域?qū)w積儲氫密度的要求大于重量?jī)?chǔ)氫密度。在人口稠密的地方, 通常希望氣體壓力小, 體積儲氫密度>40 g/L, 此時低溫液態儲氫、固態儲氫、有機液體儲氫更為合適。
