中國儲能網訊：數據中心，能耗巨獸，散熱量巨大，為了幫其降溫，人們想了各種辦法。
風冷、水冷、液冷……，技術發展至今，浸沒式相變液冷的方案最為高效。
數據顯示，采用傳統風冷技術的數據中心PUE一般在1.8左右，而采用液冷技術的數據中心，無論項目的規模大小、所處的維度及氣候區，幾乎都可以將PUE控制在1.1以內。
浸沒式液冷將IT設備直接浸泡在冷卻液中，依靠冷卻液吸收設備產生的熱量。按照冷卻液在循環散熱過程中是否發生相變，可以分為單相浸沒式液冷和雙相浸沒式液冷。
單相浸沒式液冷
在單相浸沒式液冷系統中，IT設備所有的發熱組件都完全浸沒在循環的不導電的冷卻液中，設備發出的熱量直接傳遞給冷卻液。單相浸沒式液冷的冷卻液通常具有較高的沸點，冷卻液吸熱后并不會發生相變，始終維持在液態。
單相浸沒式液冷通過自然對流或泵驅動冷卻液的循環。與自然對流相比，用泵驅動循環冷卻液的方式可以更有效的提高冷卻能力。
單相浸沒式液冷的工作原理
單相浸沒式液冷通常選擇沸點較高的冷卻液，以確保冷卻液在循環散熱過程中始終保持液態。氟碳化合物和碳?xì)浠衔铮ɡ绲V物油、合成油、天然油）均可用于單相浸沒式液冷。
目前3M和Shell等企業都在生產用于單相浸沒式液冷技術的冷卻液，不同的是3M的冷卻液為氟化液，而Shell的冷卻液為天然氣制成的合成油，屬于碳?xì)浠衔铩?
單相浸沒式液冷的優勢體現在兩個方面，一是冷卻液價格相對更低，部署成本更低；二是冷卻液無相變，無需擔心冷卻液蒸發溢出或人員吸入的健康風險，更有利于維護。

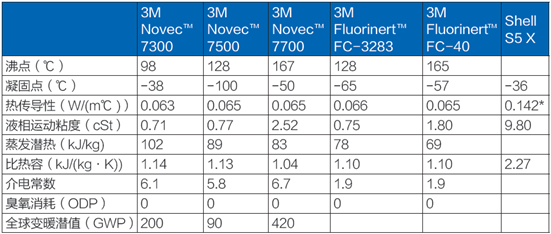

部分適用于單相浸沒式液冷的冷卻液
(注：*在溫度40℃時測得，未標記的為在25℃時測得)
雙相浸沒式液冷
在雙相浸沒式液冷中，冷卻液在循環散熱過程中不斷經歷從液態到氣態再從氣態回到液態的相變過程。IT設備完全浸沒在裝有低沸點冷卻液的密閉罐體中，設備發出的熱量被冷卻液吸收，冷卻液吸熱后溫度升高，達到沸點后開始沸騰，由液態相變?yōu)闅鈶B(tài)，同時產生大量的蒸汽。蒸汽從液體中升起逃逸至液面上方，在液冷罐體內形成氣相區。氣相區的冷卻液蒸汽與水冷冷凝器接觸，熱量被冷凝器吸收，冷卻液凝結成液體以液滴的形式落回容器中再次循環，而冷凝器中被加熱的冷卻水則通過循環冷卻水系統完成排熱。

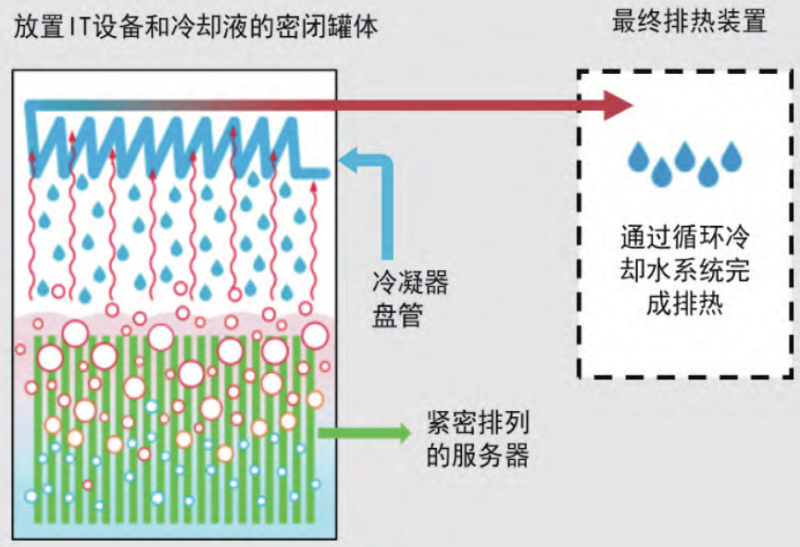

雙相浸沒式液冷的工作原理
為了能有效利用冷卻液的相變過程，并控制IT設備的溫度，用于雙相浸沒式液冷的冷卻液不僅要有良好的熱物理性能、化學及熱穩定性、無腐蝕性，還需要合適的沸點、比較窄的沸程范圍以及較高的汽化潛熱。硅酸酯類、芳香族物質、有機硅、脂肪族化合物及氟碳化合物等都被嘗試應用于雙相浸沒式液冷。其中，氟碳類化合物綜合性能最好，因此較為常用。
目前，3M公司是全球生產浸沒式電子氟化液的領先企業，其生產的Fluorinert?電子氟化液與Novec?電子工程液均有不同型號可以用于雙相浸沒式液冷。兩者均有優良的熱穩定性和化學穩定性、無味、不可燃、非油基、低毒性、無腐蝕性，可為數據中心提供可信賴且可持續的解決方案。

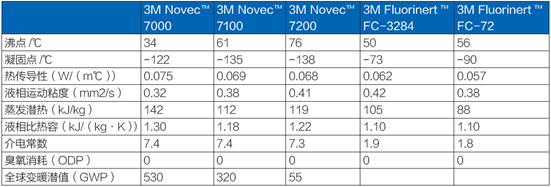

部分適用于雙相浸沒式液冷的冷卻液
雙相浸沒式液冷充分利用了冷卻液的蒸發潛熱，可以滿足高功率發熱元件對散熱的極端要求，使IT設備可以保持滿功率運行。但相變的存在也使得雙相浸沒式液冷系統必須保持密閉，以防止蒸汽外溢流失，同時必須考慮相變過程導致的氣壓變化，以及系統維護時維護人員吸入氣體的健康風險。
著眼于浸沒式液冷的發展趨勢，我國的頭部公司均已開始布局，阿里云、浪潮等都先后發布了其液冷產品方案。
2020年1月，阿里云宣布向全社會開放浸沒液冷數據中心技術規范，2020年9月，阿里仁和數據中心開服，PUE設計值1.09，相比傳統風冷數據中心每年可節省3000萬度電；
2021年12月，阿里云發布磐久系列液冷一體機Immersion DC 1000，整體能耗可下降34.6%。浪潮信息于2018年推出了小型可移動的浸沒式液冷超算TS4220LC；中科曙光旗下的曙光數創推出了相變浸沒式液冷配套解決方案C8000，聲稱能夠?qū)UE值降到1.05以下。
相對于應用于清潔供熱領域的常見相變儲熱材料，上述的這種冷卻液的要求更高、價格更貴。目前，冷卻液產品以海外3M公司最為知名，國內的相變儲熱廠商，如果能夠開發出適用于數據中心的冷卻液相變產品，毫無疑問，將打開一座巨大的寶藏。
