基于動態峰谷時段劃分的儲能調峰調頻經濟調度研究
王亞莉1,2, 葉澤1,2, 黃際元3, 魏文4, 戴雙鳳1,2, 張冰玉5
（1. 長沙理工大學 經濟與管理學院，湖南 長沙 410114; 2. 長沙理工大學 電價研究中心，湖南 長沙 410114; 3. 國網湖南省電力有限公司 長沙供電分公司，湖南 長沙 410015; 4. 湖南理工學院 經濟與管理學院，湖南 岳陽 414000; 5. 國網浙江湖州市德清縣供電有限公司，浙江 湖州 310000）
摘要：為高效合理地利用儲能(energy storage，ES)設備和提高ES多應用場景切換的準確性，在分析ES多應用場景的基礎上，提出一種基于ES等容量調峰的峰谷時段劃分方法，旨在提高峰谷時段劃分和ES應用場景切換準確性。在此基礎上，構建基于動態峰谷時段劃分的ES多應用場景經濟優化模型，即在非調峰階段，利用ES參與平抑負荷波動，充分發揮了ES“閑時復用”的功能，進而提高了ES利用率和經濟收益。仿真結果表明：相比單調峰經濟模型，ES多應用場景經濟優化模型投資回收期縮短了1.17年，與單調峰場景時段劃分相比，動態峰谷時段劃分方法投資回收年限縮短了1.75年，有效證明了該方法的可行性。
引文信息
王亞莉, 葉澤, 黃際元, 等. 基于動態峰谷時段劃分的儲能調峰調頻經濟調度研究[J]. 中國電力, 2022, 55(8): 64-72.
WANG Yali, YE Ze, HUANG Jiyuan, et al. Research on economic scheduling of es peak and frequency regulation based on dynamic peak-valley time division[J]. Electric Power, 2022, 55(8): 64-72.
引言
隨著中國近年來一系列清潔能源并網政策的推出，尤其2021年“雙碳”政策的推出，加速了新能源并網速度?！笆濉币?guī)劃指出，到2050年非化石能源占總能源消費的目標比例高達50%[1-2]。但清潔能源出力的反調峰特性和間歇性[3-4]給電網調峰調頻帶來了新的挑戰[5-6]，亟須發展新的調峰調頻手段。
近年來，隨著大規模儲能(energy storage，ES)并網技術的不斷發展，以及ES的快速響應能力，使其已成為調峰的重要手段之一[7-10]。然而，目前其造價成本較高，配置容量有限，若僅參與調峰控制，降低了ES利用率和經濟性。為此，文獻[11]針對負荷側ES，建立聯合調峰收益與調頻收益的經濟優化模型，證明調峰調頻聯合優化的收益大于兩者單獨收益之和，從經濟性的角度驗證了調峰調頻多場景的可行性。文獻[12]利用非調頻期ES平抑風電波動，有效提高了系統風電消納能力和利用率，從技術層面分析了多場景協調控制的可行性。文獻[13]基于園區預測負荷，對負荷及荷電狀態（state of charging，SOC）進行劃分區間，針對不同區間設計各自的目標函數，采用動態自適應粒子群算法進行求解，進而確定ES控制策略。文獻[14]提出負荷預測與調峰動態目標規劃結合的ES調峰控制策略，通過分階段滾動優化實現最優調峰效果。文獻[15]針對電網側ES，提出了一種調峰調頻的綜合控制策略，將SOC進行區域劃分，實現2個應用場景協調運行。
除此之外，對SOC的研究也得到廣泛關注。文獻[16]提出根據電池SOC來優化風電場、ES及同步發電機組參與調頻功率的分配。在文獻[17]中，為避免高放電深度的頻率調節，提出了一種風電-電池混合動力系統SOC反饋控制策略。在文獻[18]中，在微電網中提出了電池/超級電容SOC的恢復，并通過實驗裝置進行了驗證。文獻[19]基于SOC與充放電功率關系，提出一種變下垂系數自適應控制方法，有效避免SOC越限問題。
由上述文獻研究不難看出，現有研究對推動ES參與電力市場服務做出了巨大貢獻，但對如何確定峰谷時段的研究報道較少，基本采用固定峰谷時段計算，而在不同季節，負荷曲線不同，峰谷時段有偏差[20]?；诖?，本文提出了一種基于ES等容量的峰谷時段劃分方法，可應對不同季節負荷曲線偏移問題；并在此基礎上，提出一種“閑時復用”策略，進而提高ES利用率和經濟效益。
1 基于SOC的多時間尺度劃分方法

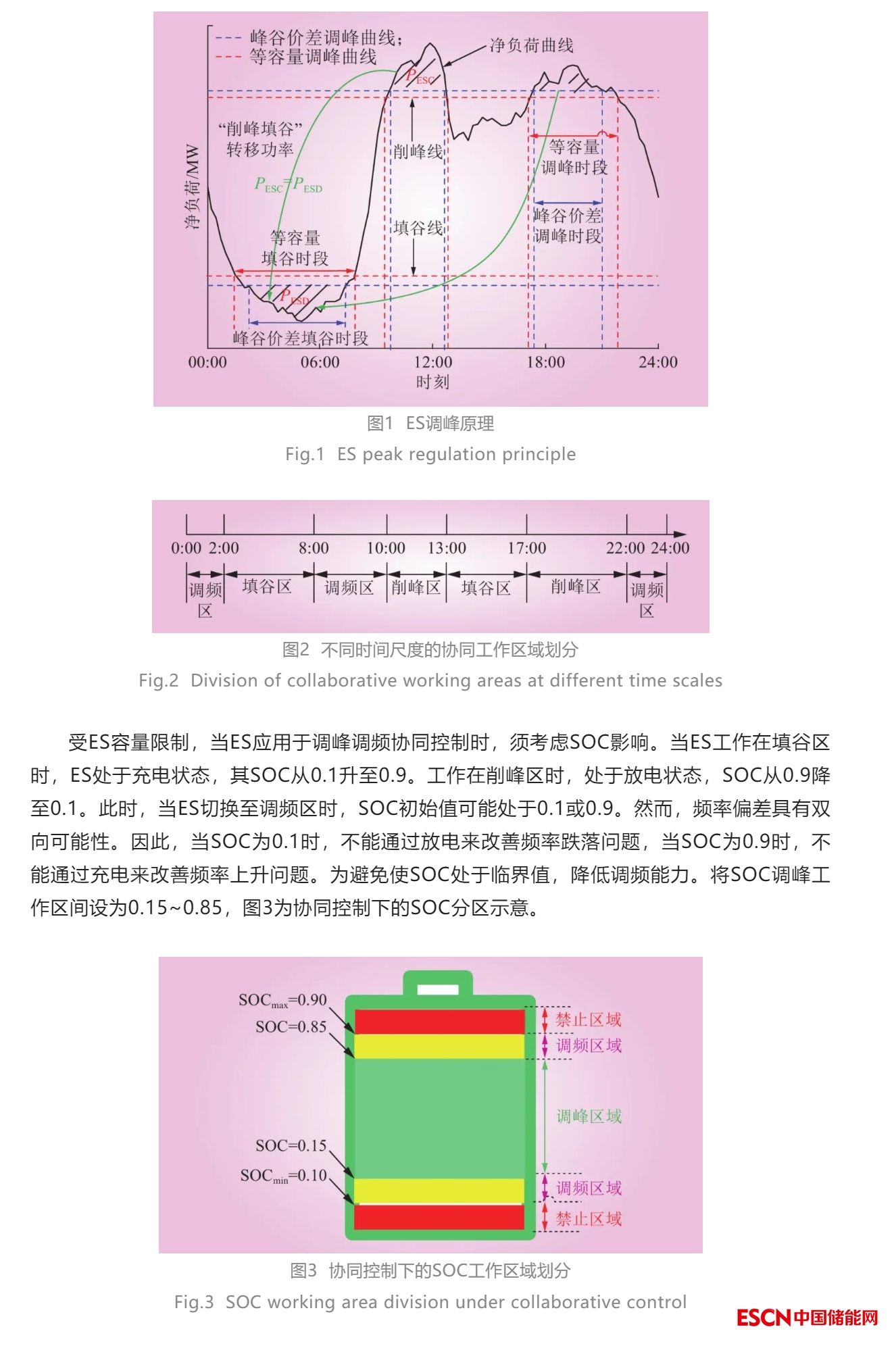

ES只在負荷高峰或低谷時段才進行充放電動作，其他時段均處于閑置狀態，利用率較低。圖1為單調峰場景示意。為此，本文對ES采用“閑時復用”原則，即在ES非調峰階段，利用閑置ES改善電網頻率，進而提高利用率。圖2為ES根據圖1劃分的調峰調頻多場景切換示意。

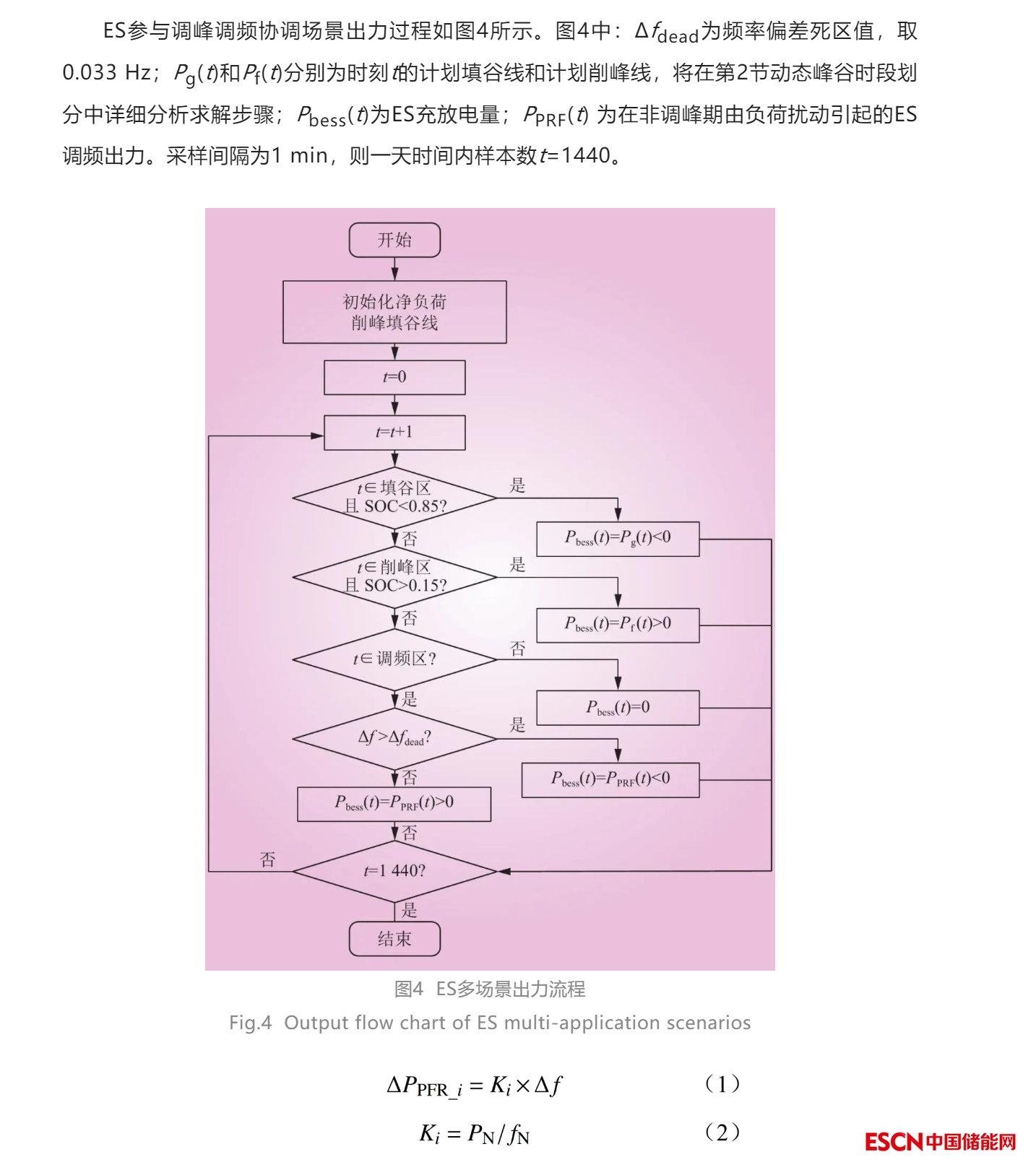

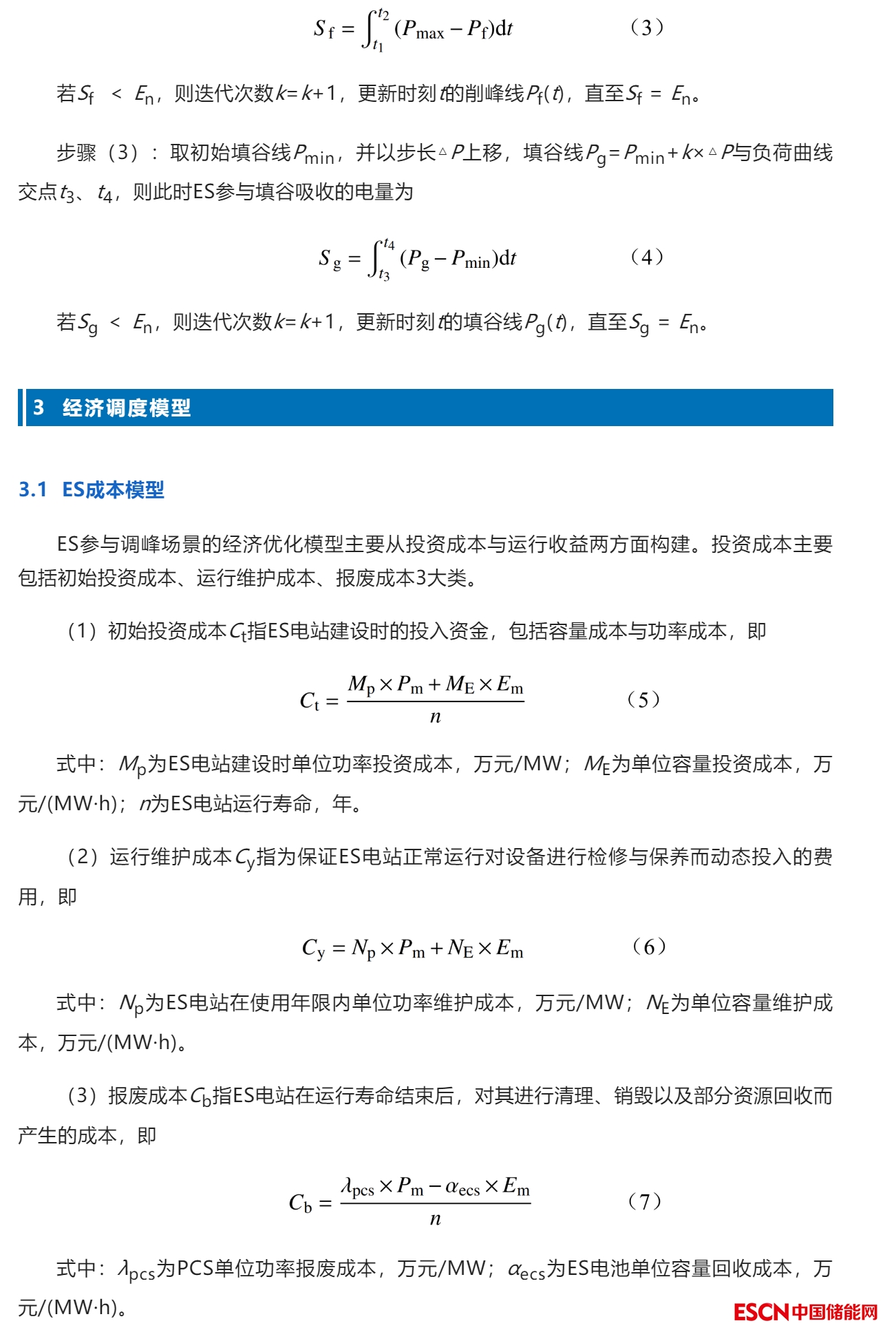

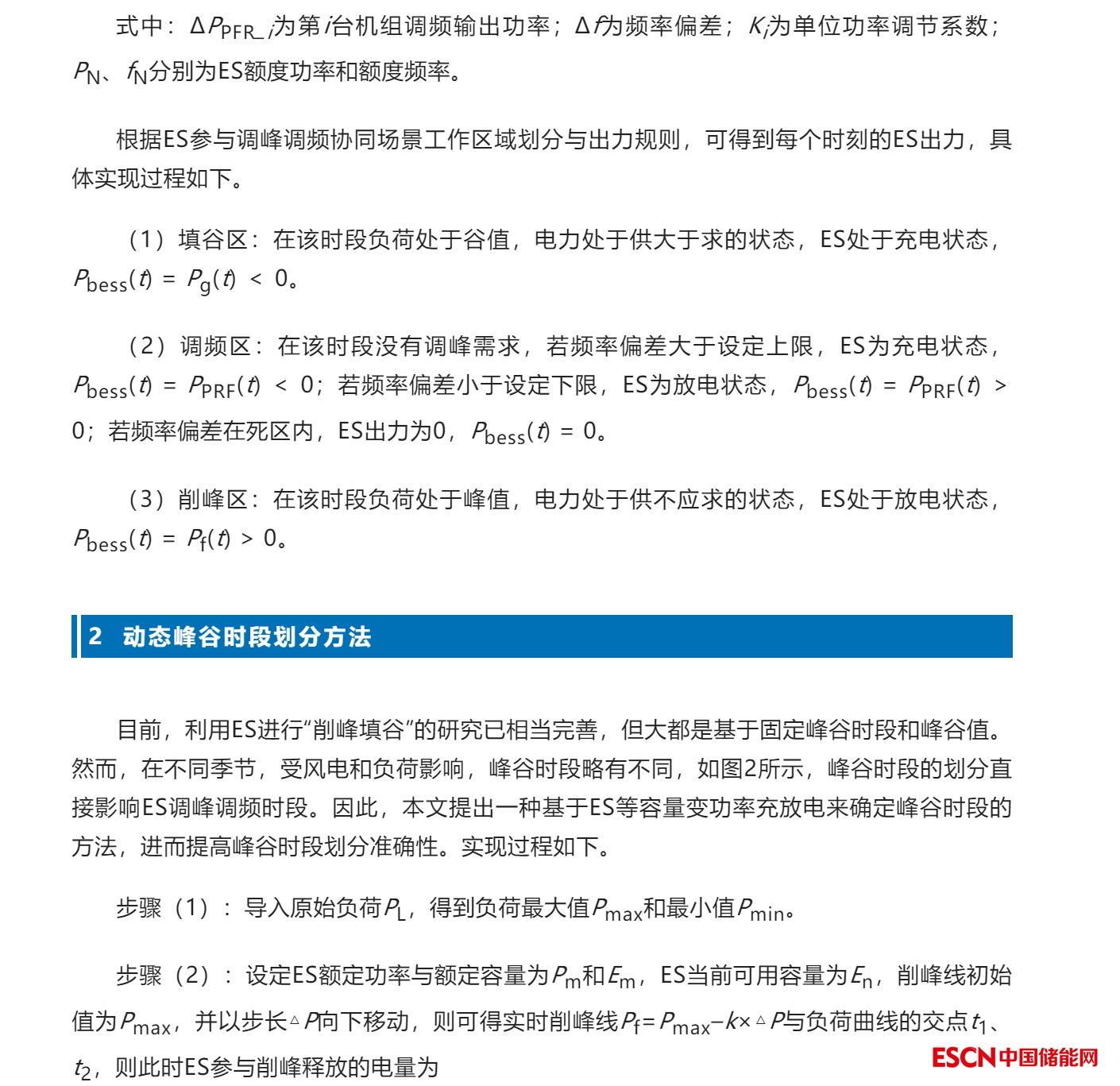

3.2 ES收入模型
2019年1月9日，國家發展改革委、國家能源局聯合發布《關于積極推進風電、光伏發電無補貼個價上網有關工作的通知》，提出要加快推進風電和光伏上網量?；谛履茉捶凑{(diào)峰特性，在未來幾年內，ES收入將主要依賴“削峰填谷”賺取峰谷價差。在閑置時段，通過輔助服務市場(電網備用或調頻)賺取補貼。因此，ES收入主要分為削峰填谷和輔助服務市場收入2大部分。

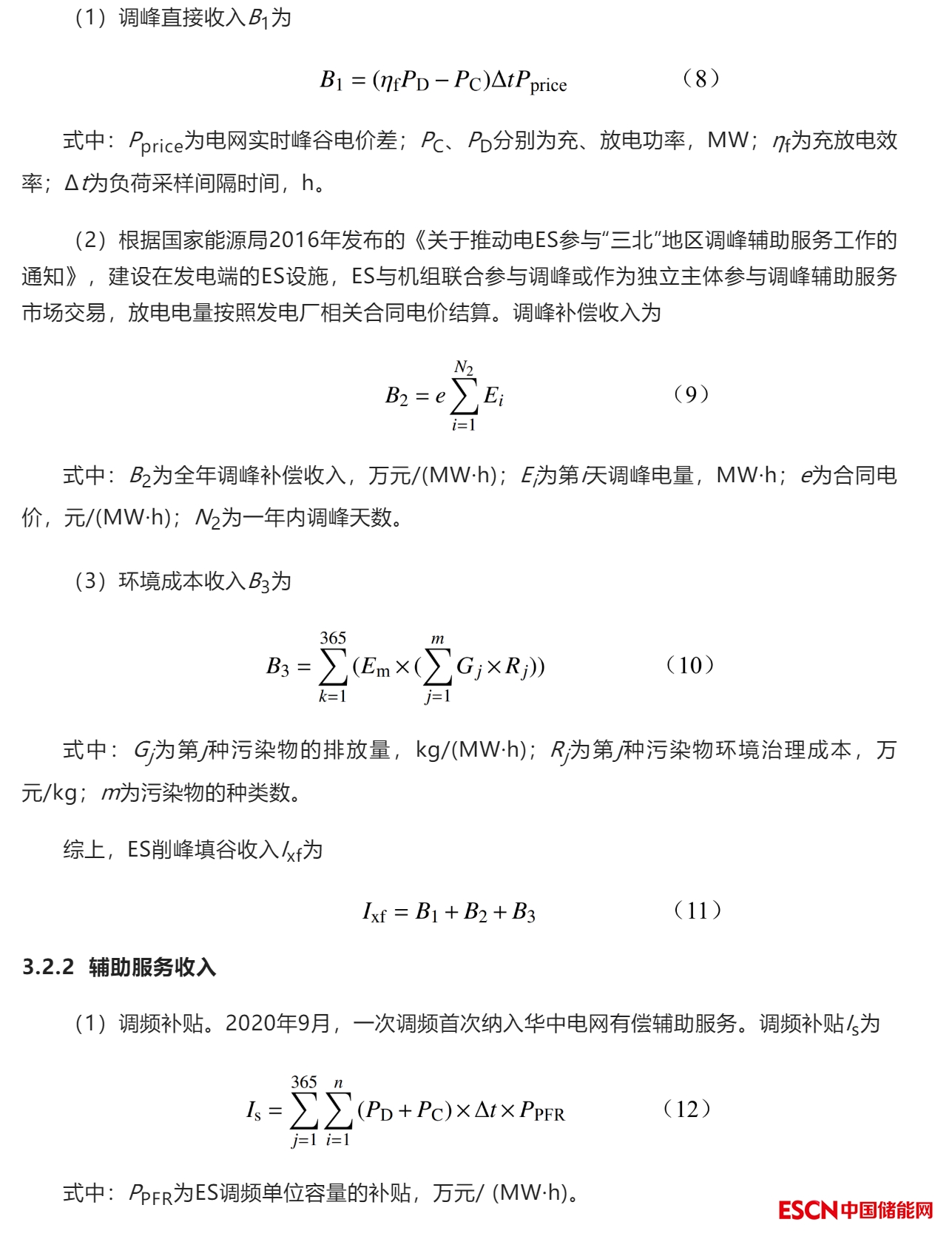

3.2.1 削峰填谷收入
削峰填谷收入主要是指ES在負荷低谷時段充電，在高峰時段放電，賺取電網差價，以及降低火電機組調峰所節省的燃料成本和環境治理成本，稱為環境成本收入。

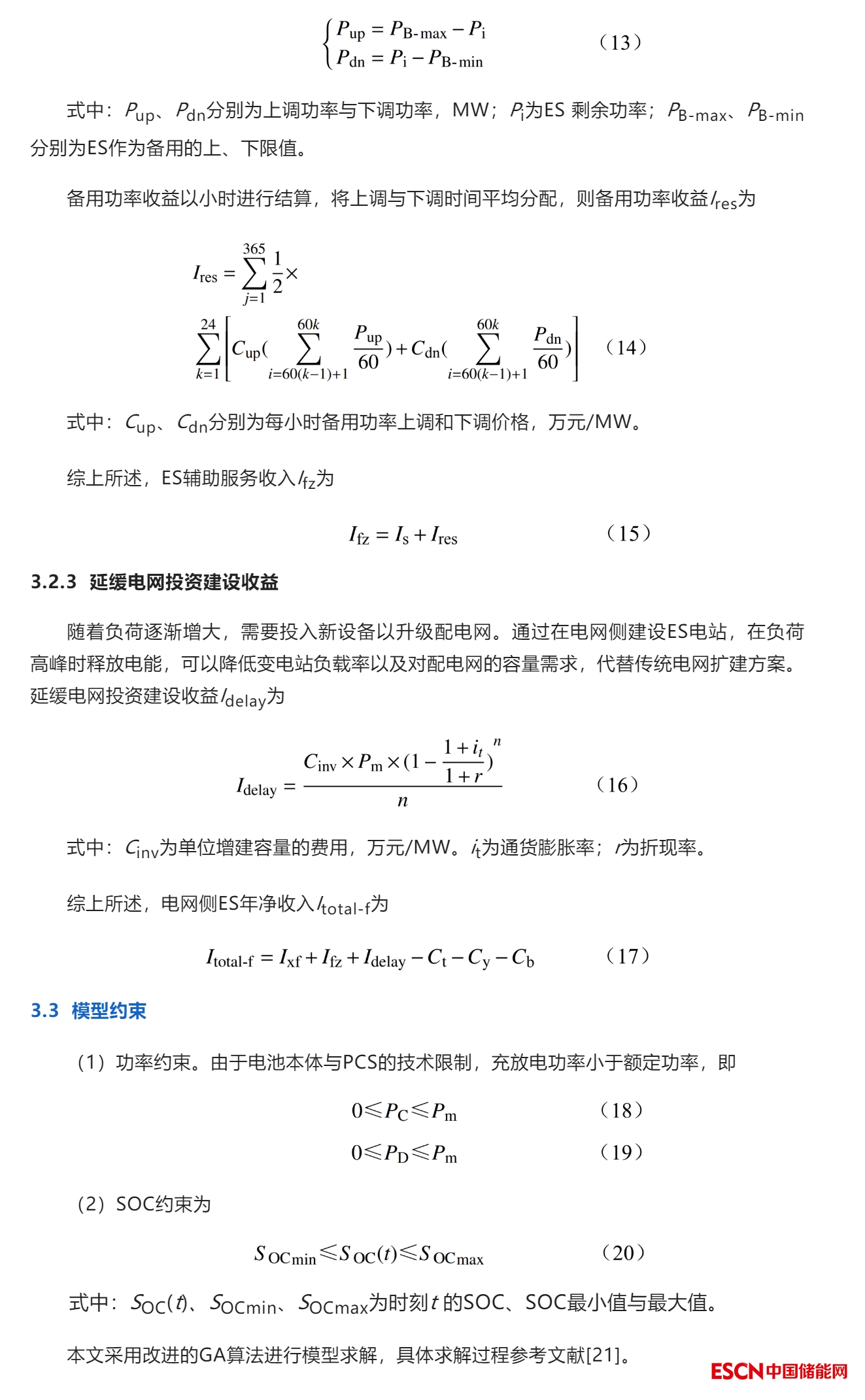

4 仿真分析
4.1 仿真參數

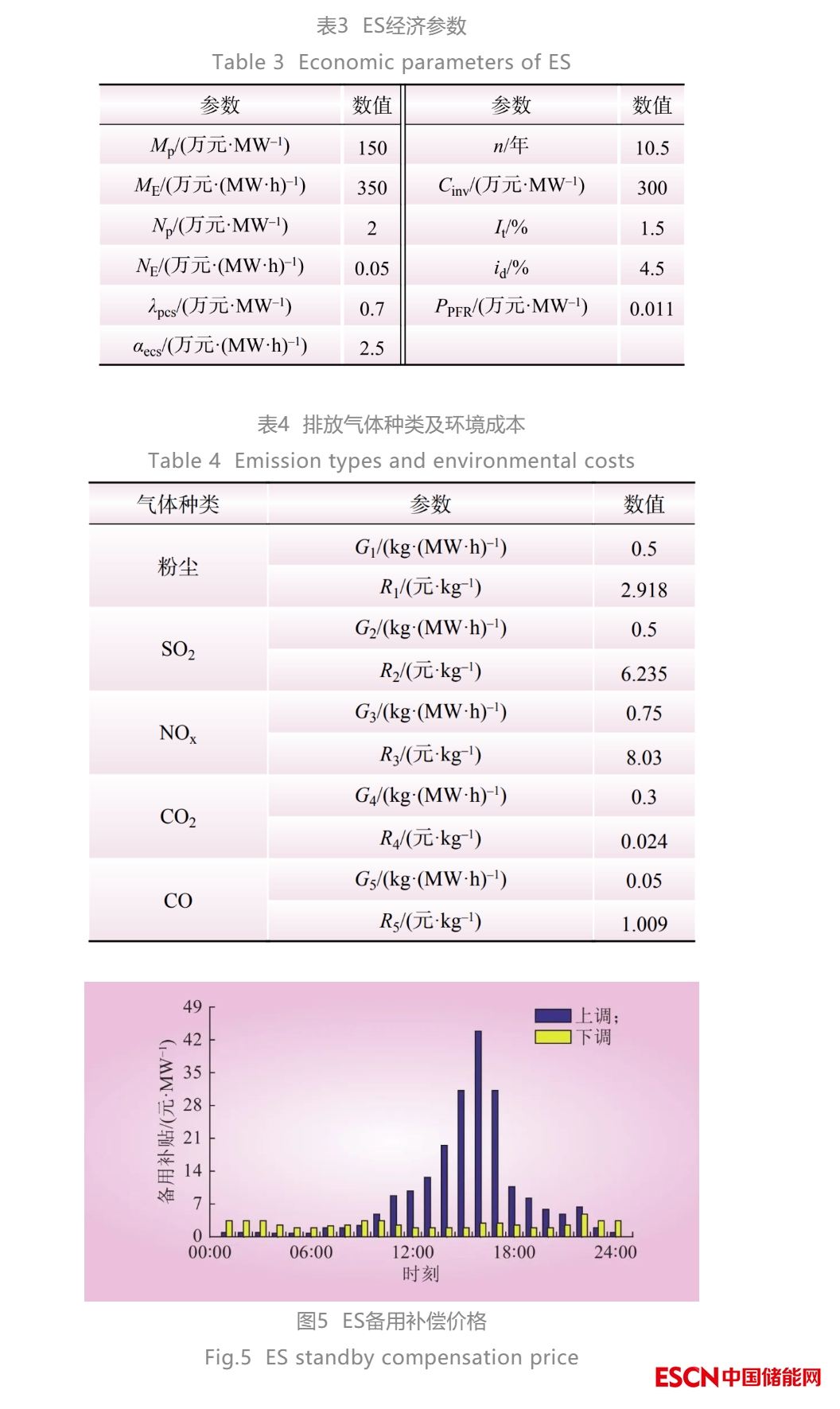

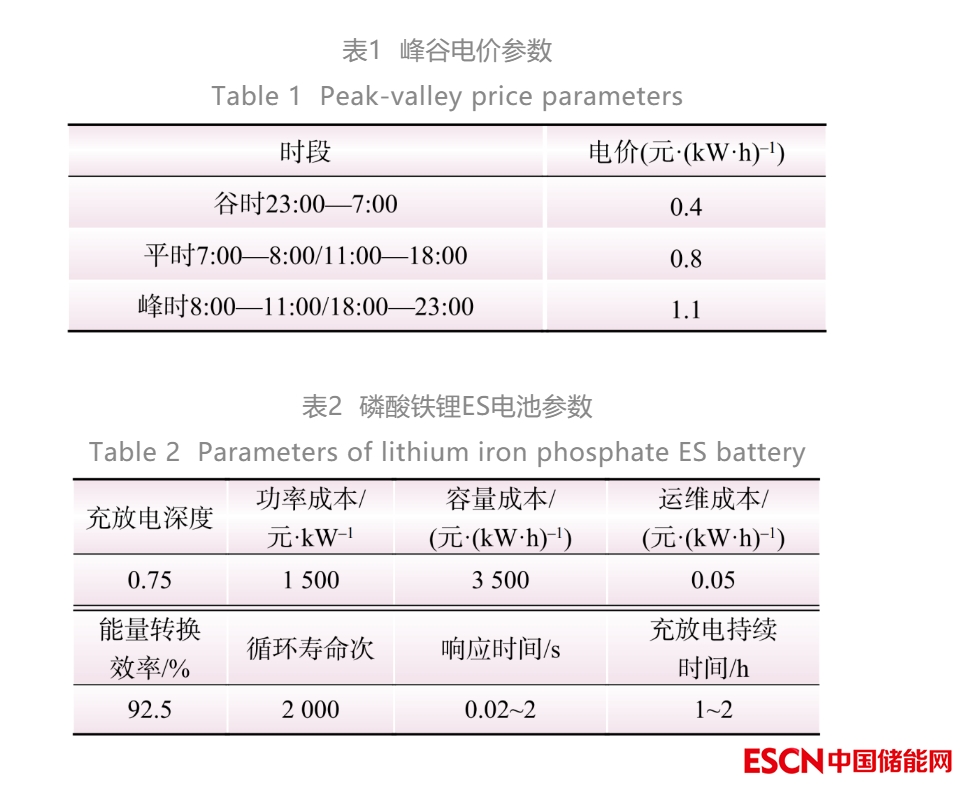

以中國中部某省變電站典型日負荷數據為例，進行實例仿真。負荷擾動數據采樣間隔為1 min，Pm=27.7 MW，額定容量Em=80 MW·h，采用兩充兩放方式，一年充放電270天，調峰補償標準為2元/MW，深度調峰補償標準為0.5元/( MW·h)，全年參與深度調峰140天[22-23]，分時電價如表1，ES電池參數如表2所示[24]，經濟參數如表3所示。在進行環境收入分析時，環境污染物種類與對應單位治理成本如表4所示，調頻備用容量分時補貼價格如圖5所示。
4.2 “閑時復用”控制策略經濟對比分析

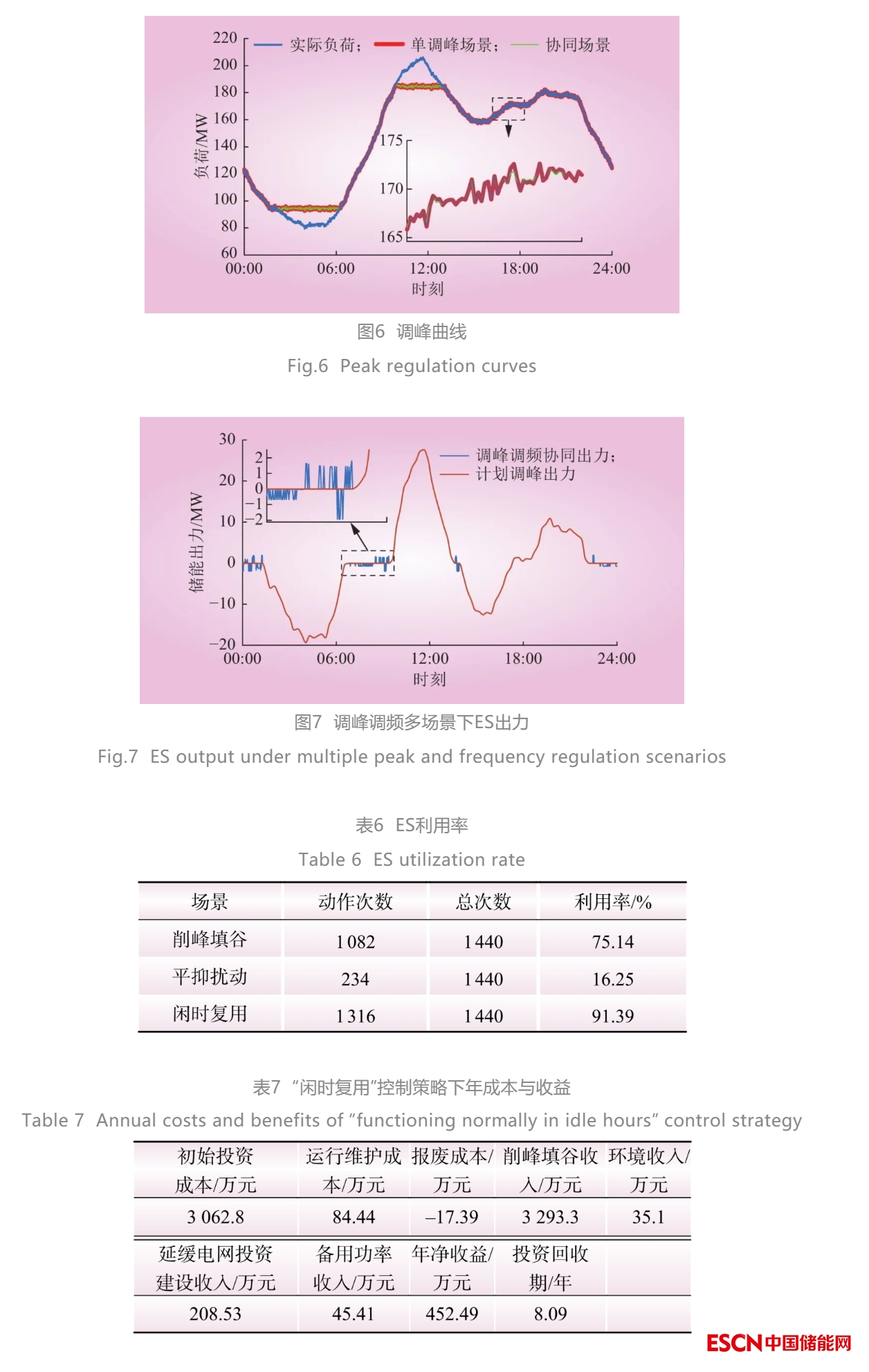

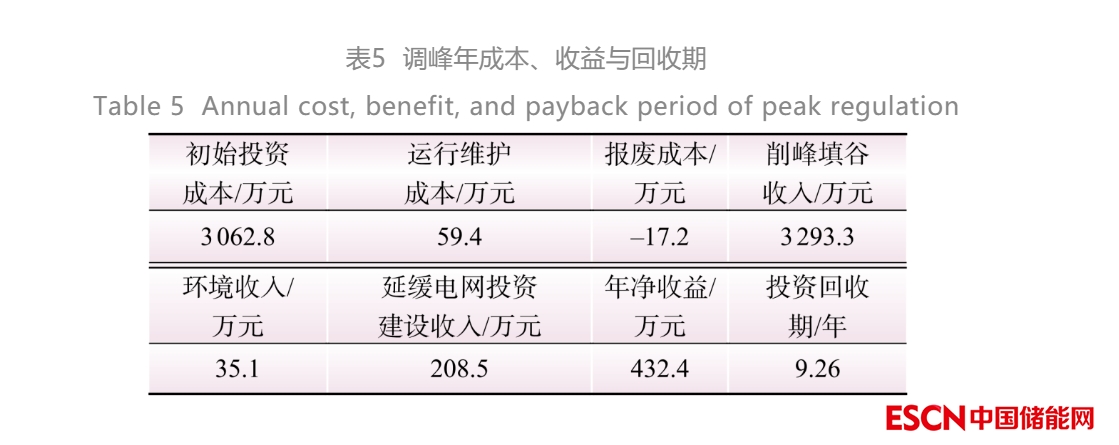

假設GA算法最大迭代次數為500，迭代終止誤差ε為10–10，種群數量為200，交叉變異概率分別為0.3和0.1。以NPV最優為目標進行求解，對應年成本與年收入如表5所示，“削峰填谷”曲線如圖6所示。圖7為ES采用“閑時復用”控制策略后的出力值。調峰和調頻ES動作次數與利用率如表6所示。表7為“閑時復用”控制策略下年成本、年收入與年凈收益數值。
由圖6可知，通過ES削峰填谷的功能，負荷曲線峰值由205.32 MW降低到187.24 MW，削峰率達到8.82%，緩解了電網調峰壓力。結合表5，初始投資成本占總成本98%，其中報廢成本包括對ES電池資源回收產生的殘余價值，為負數，說明報廢成本能帶來額外收入。其投資回收年限為9.26年，而ES壽命周期為10年，說明能在壽命期限內收回成本。
由圖7和表6可知，當ES采用“閑時復用”控制策略時，在“削峰填谷”時段，ES輸出功率一致。而備用時段，當系統負荷增大時ES放電，負荷減小時ES充電，ES利用率有效提高了16.25%。
對比表5和表7可以發現，投資建設成本不變，僅運行維護成本略有增加，這是由于備用狀態參與平抑負荷擾動、增加動作次數所致。但收入因ES在閑置時段參與平抑負荷擾動，可獲得輔助收入大于成本。因此，年凈收益相較僅調峰增加了20.12萬元，投資回收年限為8.09年，縮短了1.17年。
綜上，ES采用“閑時復用”控制策略，不僅可以提高年凈收益，縮短投資回收年限，而且可有效提高ES利用率。進而實現提高ES利用率和電網經濟性的雙重目的，具有較好的研究價值。
4.3 峰谷時段劃分對ES經濟影響分析

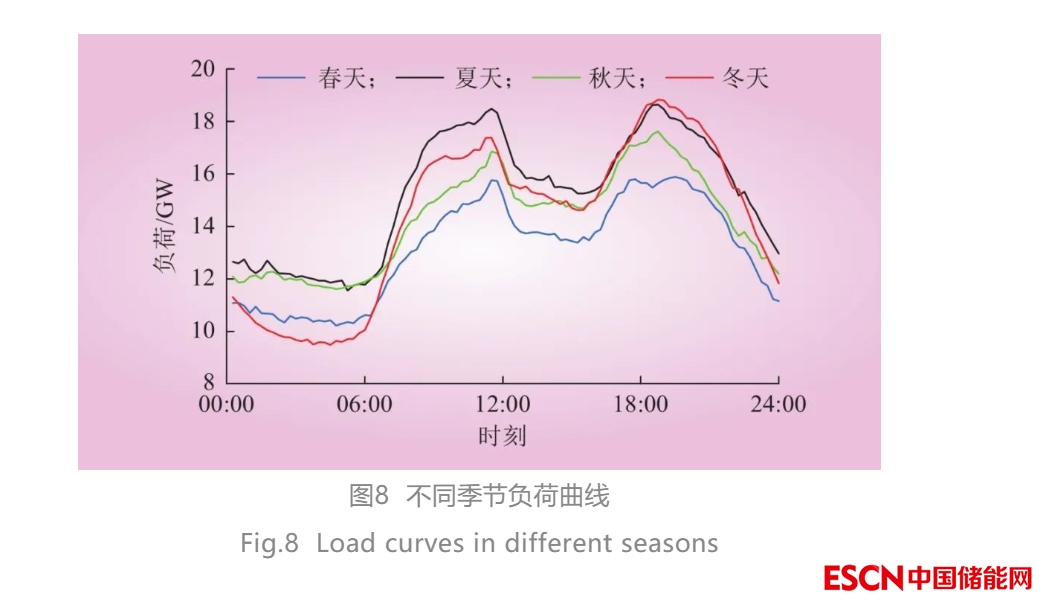

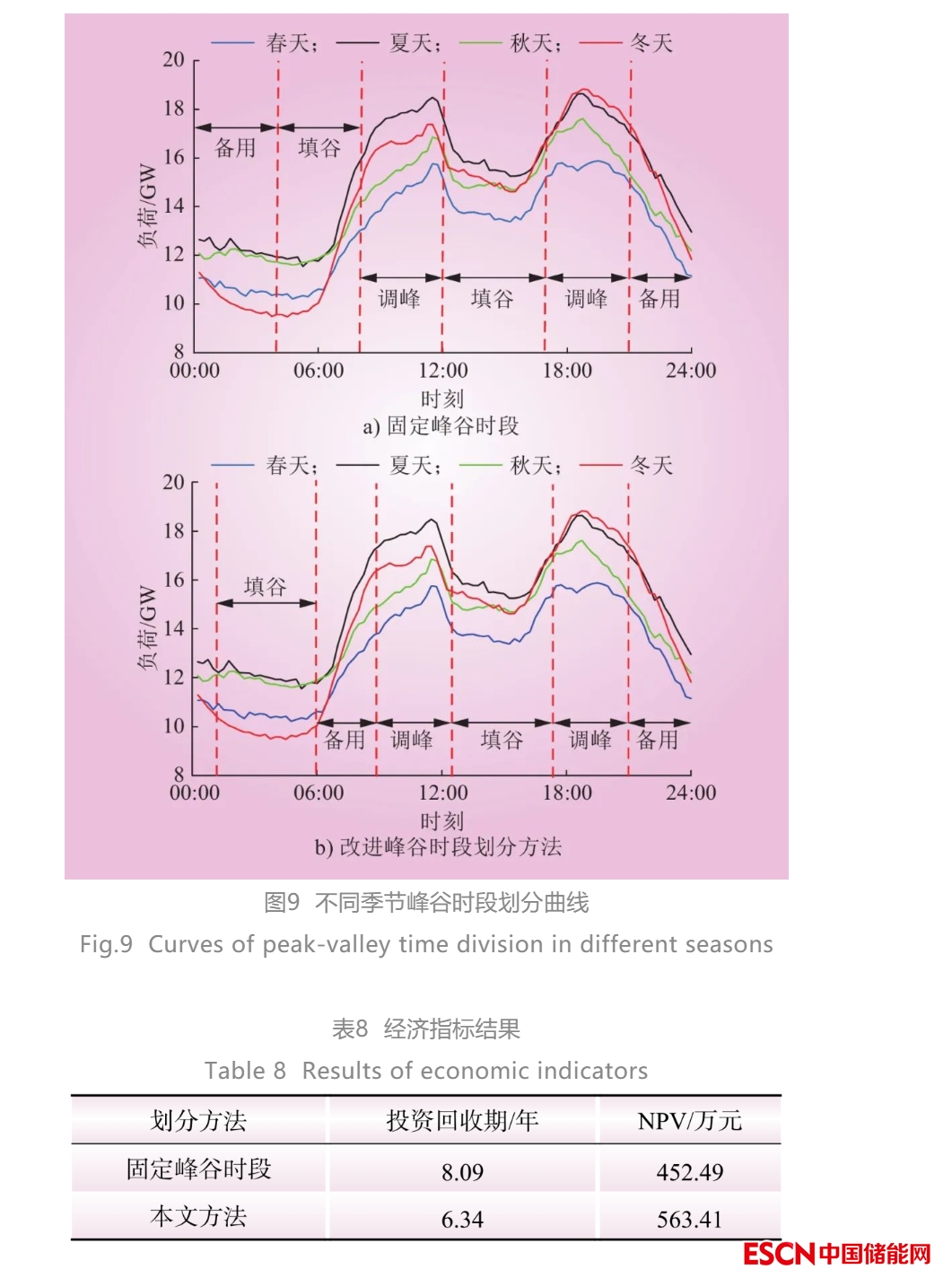

由4.2節分析可知，ES采用“閑時復用”控制策略時能有效提高ES經濟性，但調峰調頻場景工作時間受峰谷時段劃分法影響。因此，本節主要驗證本文所提峰谷時段劃分方法對ES經濟性的改善作用。圖8為不同季節負荷曲線，圖9為峰谷時段曲線劃分。僅根據ES經濟模型求解，可得固定峰谷時段劃分曲線如圖9 a)所示，而采用本文所提等容量“削峰填谷”時段劃分法，可得峰谷時段曲線如圖9 b)所示。其中投資回收期、NPV指標如表8所示。
由表8可知，ES在本文所提峰谷時段劃分方法下，ES電站投資回收期為6.34年，在電池壽命終結前可以收回投資，與固定劃分法相比縮短1.75年。且ES電站的NPV為563.41萬元，遠超固定劃分法。這主要是因?yàn)楸疚乃岱椒艹浞职l(fā)揮ES作用，擴大了“削峰填谷”時間和功率，進而有效提高ES經濟效益。
5 結論
針對ES僅參與調峰控制、利用率低、經濟成本高，以及峰谷時段劃分對多場景切換的影響問題，本文提出了一種基于等容量的“削峰填谷”時段劃分方法。并在此基礎上，提出一種ES參與多應用場景的經濟優化模型。通過仿真分析得出以下結論。
（1）基于ES電站一站多用、一主多輔的協同規劃理念，提出一種ES參與多應用場景的方案，進而實現ES“閑時復用”功能，相比單調峰控制，有效降低了ES閑置率，NPV增加了20.12萬元，投資回收年限縮短1.17年。
（2）提出的“削峰填谷”時段劃分方法，提高了峰谷時段劃分準確性，進而實現調峰和平抑凈負荷波動工作狀態的準確切換，與單調峰峰谷時段劃分法相比，NPV增加了110.92萬元，投資回收年限縮短1.75年。
