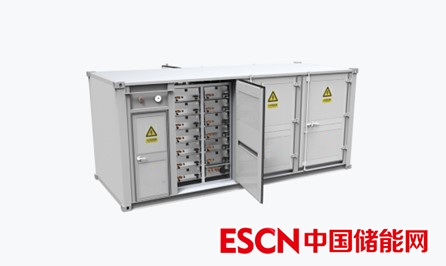

中國儲能網訊：一、儲能集裝箱淋雨測試系統方案背景

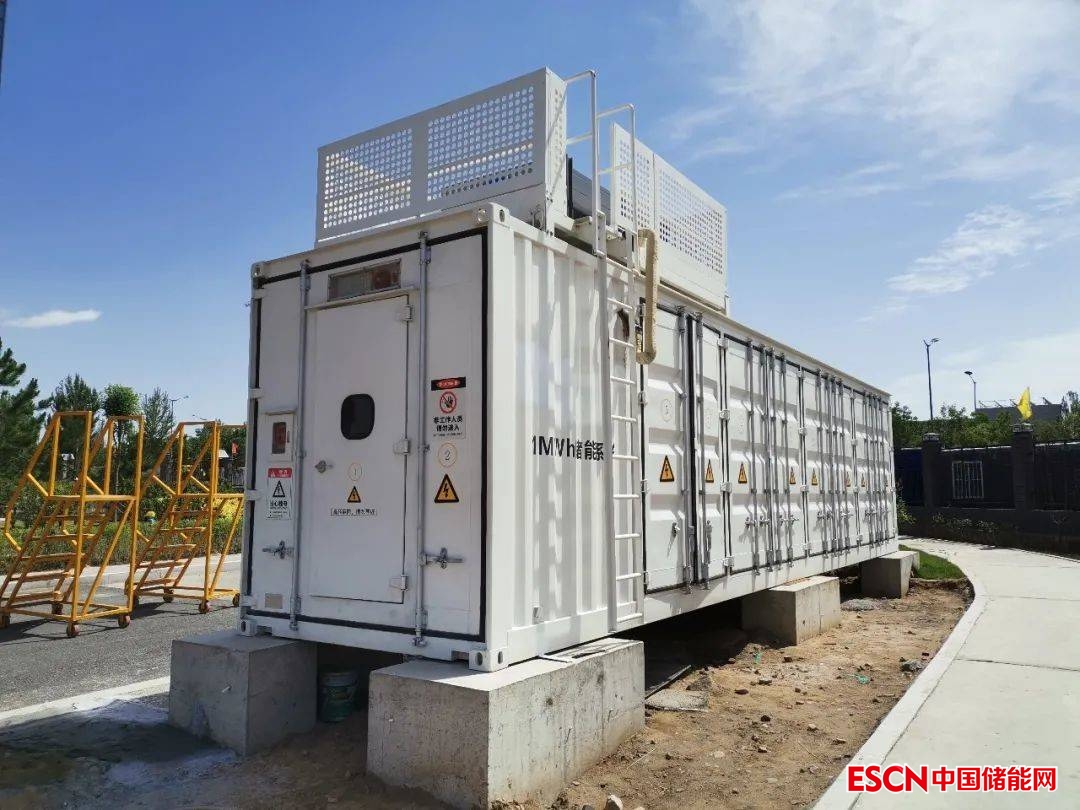

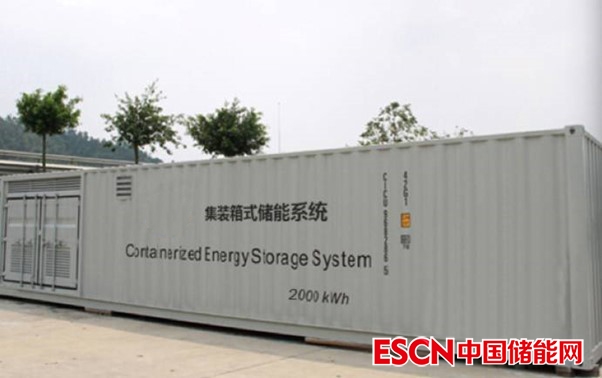

（一）、隨著新能源領域的迅速發展，各種與儲能相關的技術也開始發展起來，各種應用，尤其是以集裝箱式的儲能設備更是被加以應用，在風、光、儲、充領域更上應用廣泛。集裝箱以單門，多門，多窗，多接口，獨立空間，要求控溫，控濕度，對儲能集裝箱要求防腐，防塵，防雨（水）等。
（二）、集裝箱在海運過程中，路途長久，可能會遭遇長期雨水的侵蝕。過去有很多客戶曾因為貨物受潮而屢遭客戶投訴，甚至退貨，損失幾萬甚至上百萬。更有甚者，因貨物發霉而被當?shù)睾ｊP(guān)要求就地銷毀，損失大量貨物還要交納焚燒費。有的則因為貨物生銹、受腐蝕而丟失訂單。如何檢測集裝箱的防水性能是否達到貨運商需要的標準，這成為了許多生產商要考慮的問題。
（三）、由于儲能集裝箱的體積龐大，品種多樣化，要想進行全方位的淋雨測試，必須要選用適合更大尺寸的淋雨裝置。三木科技公司通過與全球集裝箱龍頭公司、全球光伏儲能龍頭公司合作，根據其提供的尺寸開發出較完善的淋雨測試系統。
二、符合標準
GB4208-2017 外殼防護等級（IP 代碼）中 IPX5、IPX6 防護等級；
IEC 60529:2013 外殼防護等級（IP 代碼）中 IPX5、IPX6 防護等級；
ISO20653:2006 道路車輛-防護等級（IP 代碼）-電氣設備對外來物、水和接觸防 護中IPX5、IPX6 防護等級；
GB2423.38-2005 電工電子產品環境試驗第 2 部分 試驗 R 水試驗方法與導則中IPX5、IPX6 防護等級；
IEC60068-2-18：2000 電工電子產品環境試驗第 2 部分 試驗 R 水試驗方法與導則中 IPX5、IPX6 防護等級。
三、方案介紹

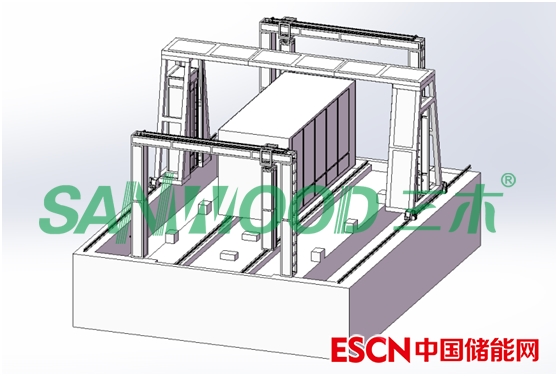

該方案采用多噴槍自動掃動的噴水方式，對集裝箱進行全方位的淋水檢測。通過在前后左右四個方位布局，每個方位布局三個IPX5及IPX6的噴嘴來噴淋試樣。每個方位的機架可自動感應試樣距離，調節噴水距離，使?jié)M足達到2.5-3米的防水測試標準。

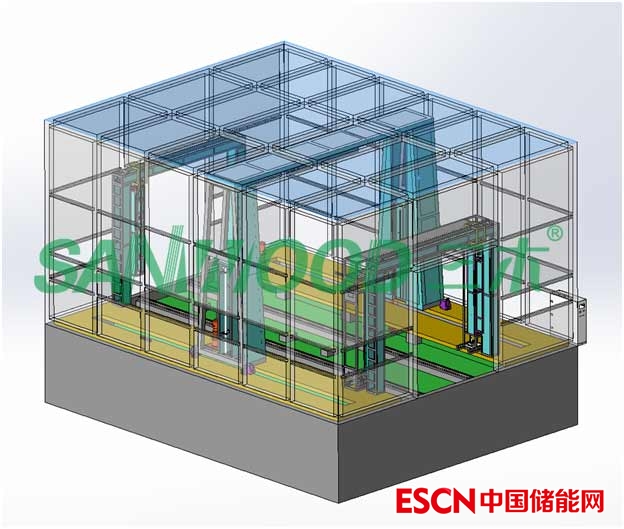

集裝箱儲能淋雨測試系統主要是由噴淋系統、補回水系統、排污系統、、電控系統、監控系統、風干系統、工控系統等七大系統組成；
【自動噴水】 為保證全方位的噴淋效果，三木根據集裝箱的樣式，重新設計噴水方式。前后噴槍采用左右掃動式噴水，頂部噴槍采用前后掃動式噴水，左右兩端噴嘴采用上下掃動式噴水。
【自動調距】 安裝噴嘴的機架安裝有感應器，可根據設定參數自動調整與集裝箱的噴水距離，大小試樣皆適用。
【自動恒流】 采用精密電子流量傳感器(流量范圍:10-100㎡/h),精度1%。自動恒流控制流量。
【風干系統】 可采用高溫干燥和高速風兩種方式，對淋雨測試后的集裝箱、車輛進行干燥，清潔處理。
【行速可調】 采用不銹鋼齒輪+鏈條做傳動結構，承載功能強；同時可在觸控屏上設置行進速度，方便快捷。
【遠程監控】 可以通過無線網絡遠程技術進行讀取設備各運行狀態，以最快的速度準確判斷設備故障，提供最快速的維修服務?？梢酝ㄟ^手機APP隨時查看設備運行狀態。
【數據云存】通過自動掃描裝置，將每一個集裝箱的信息，進行管理，從而對每次的測試結果，時間，箱體信息進行存儲，存入云系統，用戶可根據系統提供數據，快速查詢產品資料，跟蹤產品信息。
四、方案價值
集裝箱淋雨試驗的設計，為國內做集裝箱的企業提供了有利的檢測手段，對品質環節的把控有了更好的技術保證；該裝置也可用于檢測集裝箱等產品的使用壽命，可觀察貨柜在不同年限后的防護性能；通過這個防水檢測環節，可減少不良貨柜的出貨量，降低了因不良貨柜運輸造成意外損失的風險。
同時，該方案也可為類似的大體積、大重量的產品防水檢測提供了參考依據。

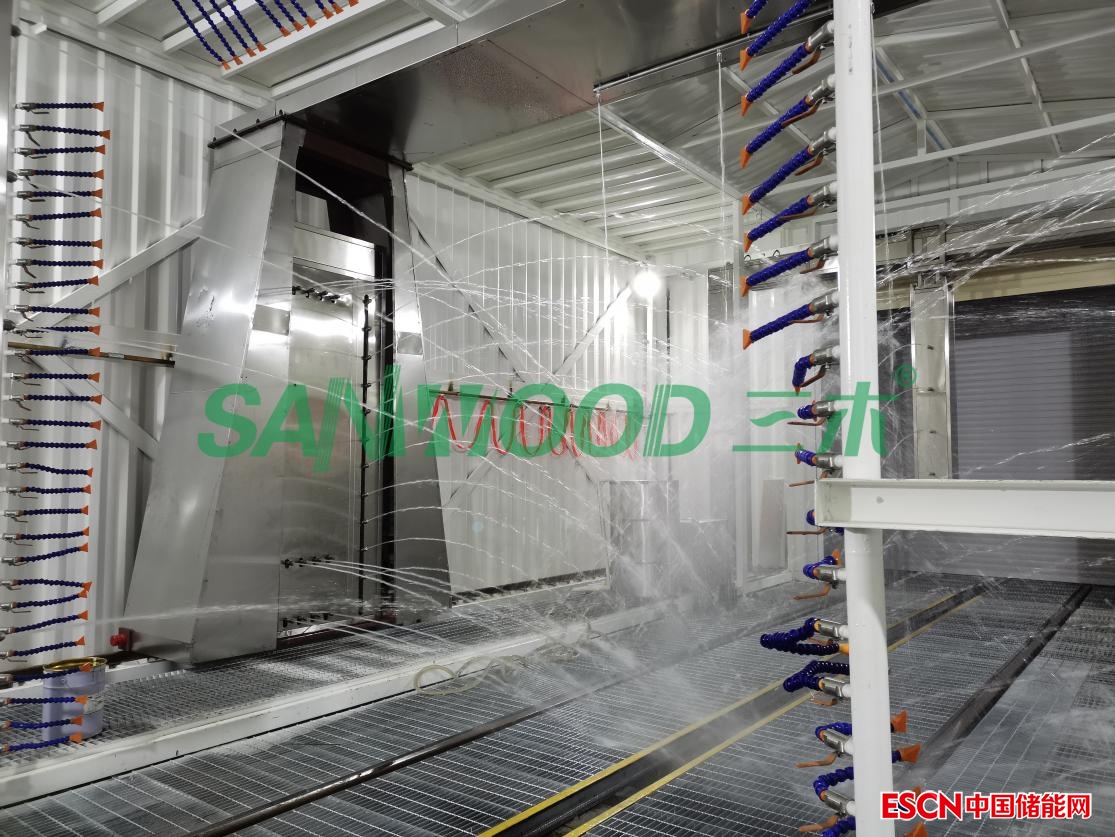

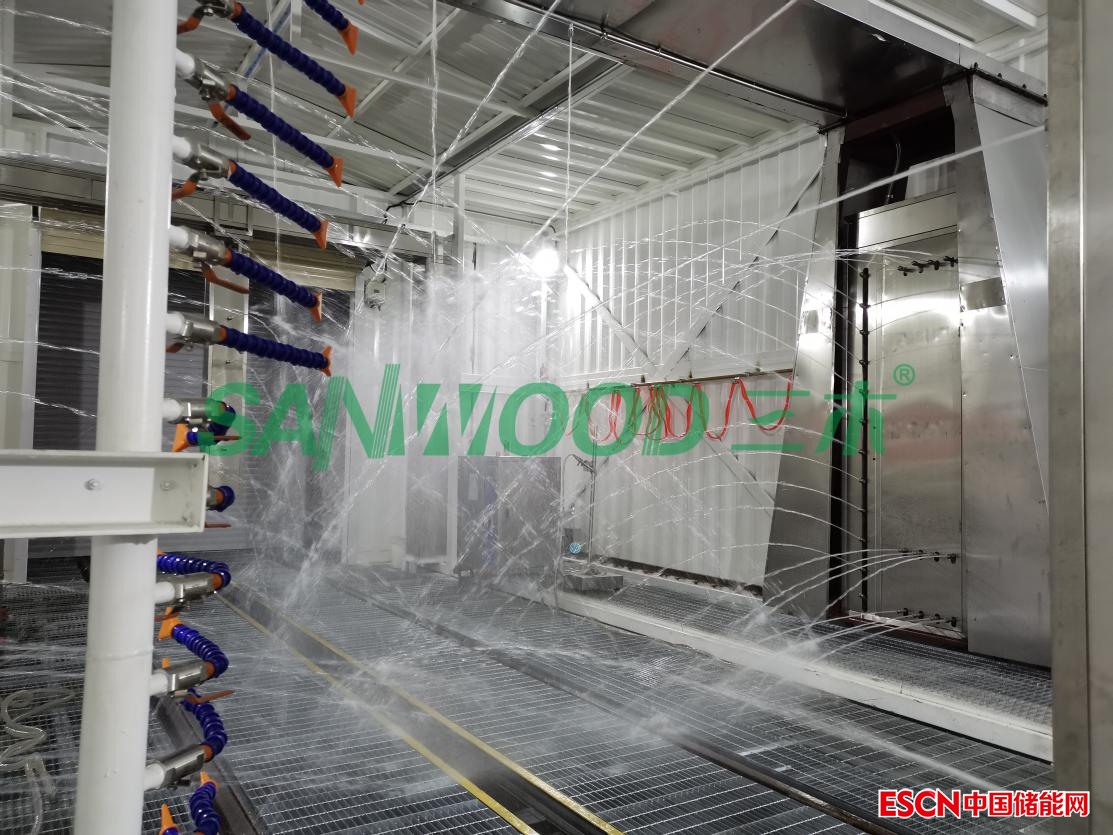

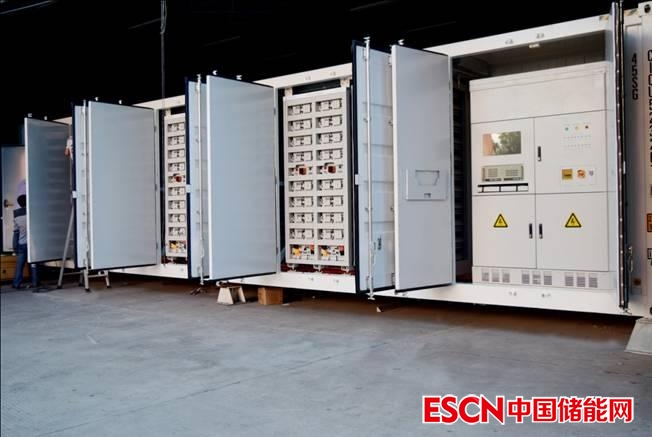

五、產品內部圖
六、成功案例
三木科技可以根據國際標準、國標、行業標準，來研制不同應用場景下的環境可靠性試驗設備及測試儀器，為儲能客戶提供目前市場空白的可靠性設備及服務。
