研究背景
在2030碳達峰、2060碳中和目標要求下，我國已經明確未來要建立以新能源為主體的新型電力系統，確立了光伏、風電的長期發展道路，預計“十四五”期間，光伏、風電年裝機量將達到120GW。
在此背景下，儲能的剛需屬性愈發增強。其中，用戶側儲能電站是一種用于改善企業用戶日用電負荷曲線，平衡其用電結構，改變其在峰谷段用電情況從而節省用電成本的有效手段。合理的配置用戶側儲能系統，能有效的降低用戶實際繳納電費金額。隨著儲能設備相關政策不斷完善，更多企業有意圖通過建設用戶側儲能電站來降低其用電成本，從而實現盈利目的。
因此，我們認為有必要針對用戶側儲能運行策略進行優化模擬，使得企業在儲能系統運行期間盡可能降低用電成本，提高收益。
02
用戶側儲能收益模式分析
用戶側儲能之所以能降低用電成本提高企業收益，主要依靠兩種模式，一種是削峰填谷，另一種是需量電費管理。
2.1
削峰填谷

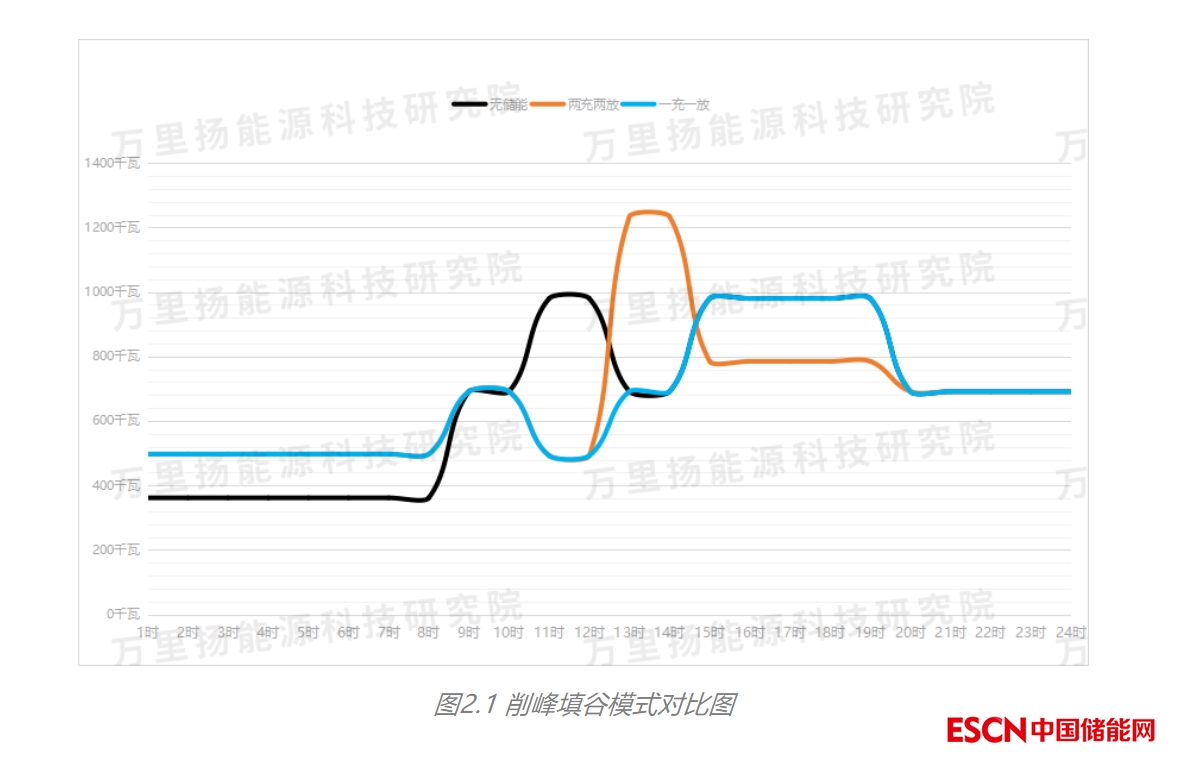

用戶側儲能通過改變用戶企業用電情況，從而實現削弱用電高峰填補用電低谷。當電價處于低谷期時，用戶向儲能電池內充電，并在電價高峰時，將儲能電池內部電量放出，降低高峰期從電網獲取的電量以降低用電成本。
根據不同地區電網峰平谷電價情況，用戶側儲能主要以每天一充一放到兩充兩放的形式運行，其中充電集中在每日的電價低谷期，放電集中在每日的電價高峰期。
2.2
需量電費管理
用戶的月度電費清單中存在一部分根據用戶變壓器容量大小或用戶該月負荷最高點來收取的基礎電費。其中，根據用戶變壓器容量大小收取的電費稱為容量電費，按照用戶該月負荷最高點來收取的電費稱為需量電費。
一般來說，用戶可以根據自身用電情況來從容量電費與需量電費中選擇一項進行基礎電費的繳納。在配備用戶側儲能系統的情況下，用戶可以在用電高峰時放電給負載，從而降低用戶企業每月的最大需量值，降低用電成本。
由此，在明確用戶側儲能收益模式和已知負荷曲線的前提下，我們可以對用戶側儲能系統運行進行模擬優化，使其同時通過削峰填谷和需量電費管理兩種方式最大程度降低用電成本，獲取最大收益，實現系統經濟運行。
03
優化方案描述
3.1
確定初始條件參數
主要包括需要進行調整的負荷功率曲線、儲能容量及功率、充放電效率、尖峰平谷各個時段及時段對應電價、需量電價單價及固定損耗等。
在儲能系統放電過程中，系統需要額外附帶部分用電成本，如空調照明等，這些設備同樣也需要電能進行運作。因此在儲能系統運行的同時，需要增加一部分電量損耗用于運行輔助設備，需要在調整后的負荷矩陣基礎上，在儲能系統運行時段內增加固定損耗。
3.2
確定目標函數（用電成本最低）
根據廠區的負荷曲線，通過不同時段不同電價，計算得出最終廠區所需繳納的用量電費及需量電費:
初始成本=Σ調整前谷段用電量*谷段電價+Σ調整前平段用電量*平段電價+Σ調整前峰段用電量*峰段電價+調整前當月負荷最高點*需量電價
同理，調整后電費成本計算如下：
調整成本=Σ調整后谷段用電量*谷段電價+Σ調整后平段用電量*平段電價+Σ調整后峰段用電量*峰段電價+調整后當月負荷最高點*需量電價
3.3
確定邊界條件
1）負荷矩陣內任何一點不能超過變壓器上限。
2）電池最多充放電量不能超過電池本身的最大容量。
3）電池內必須存余電量才有可能將電放出。
4）電池每小時可充放電量受到電池本身的功率限制，暫不考慮過載運行狀態。
5）需量上限作為整個調整后負荷矩陣每個負荷點的上限，因此有超出該值的點優先考慮是否可以將該點降至上限以下。
6）在考慮以上各限制條件的同時盡可能滿足每日充放電循環最大次數，從而增大削峰填谷收益。
3.4
優化算法
本策略采用的優化算法為內點法（Interior Point Method），這是一種求解線性規劃或非線性凸化問題的算法。
內點法是在可行域內部進行搜索迭代的算法，在可取值的區間內，所有方向都是可行的，關鍵在于搜索點是否一直保持在可行域的“內部”，直到最優解被找到。判斷每次迭代點是否為內點，首先要將問題轉化為標準型的線性規劃。給定典型規劃標準型的的可行解，若可行解每一個分量都為正，則該可行點為內點，通過該方法，在找到最優解之前不斷避開可行域的邊界，避免得出局部解，從而得出更為準確的最小用電成本以及需量大小。
04
具體案例

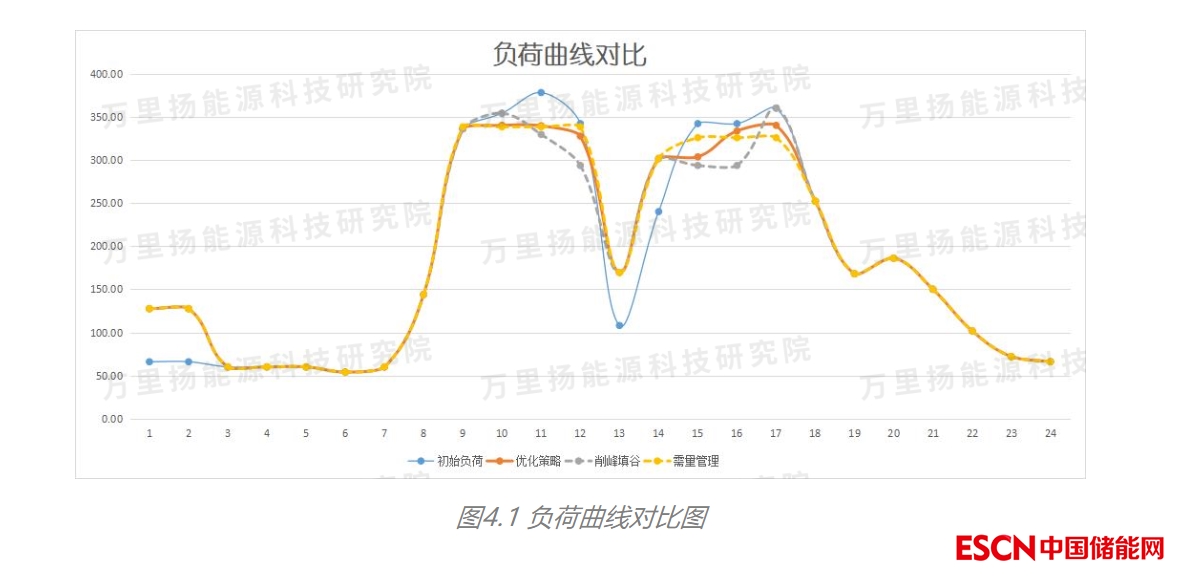

獲取某廠區一個月內的初始負荷矩陣（24小時*31天），每一點代表31天每天24小時中每小時的負荷量，此時需量值為378千瓦，計算初始負荷成本為82250.45元。以此為基礎進行經濟優化運行策略，具體策略結果如下表所示。
1. 當儲能系統采用不考慮需量電費管理，單純進行削峰填谷的運行模式時，運行得出需量值為361千瓦，該模式下調整成本為78834.21元。
2. 當儲能系統采用不考慮削峰填谷，只進行需量電費管理的運行模式時，運行得出需量值為319千瓦，該模式下調整成本為79377.96元。

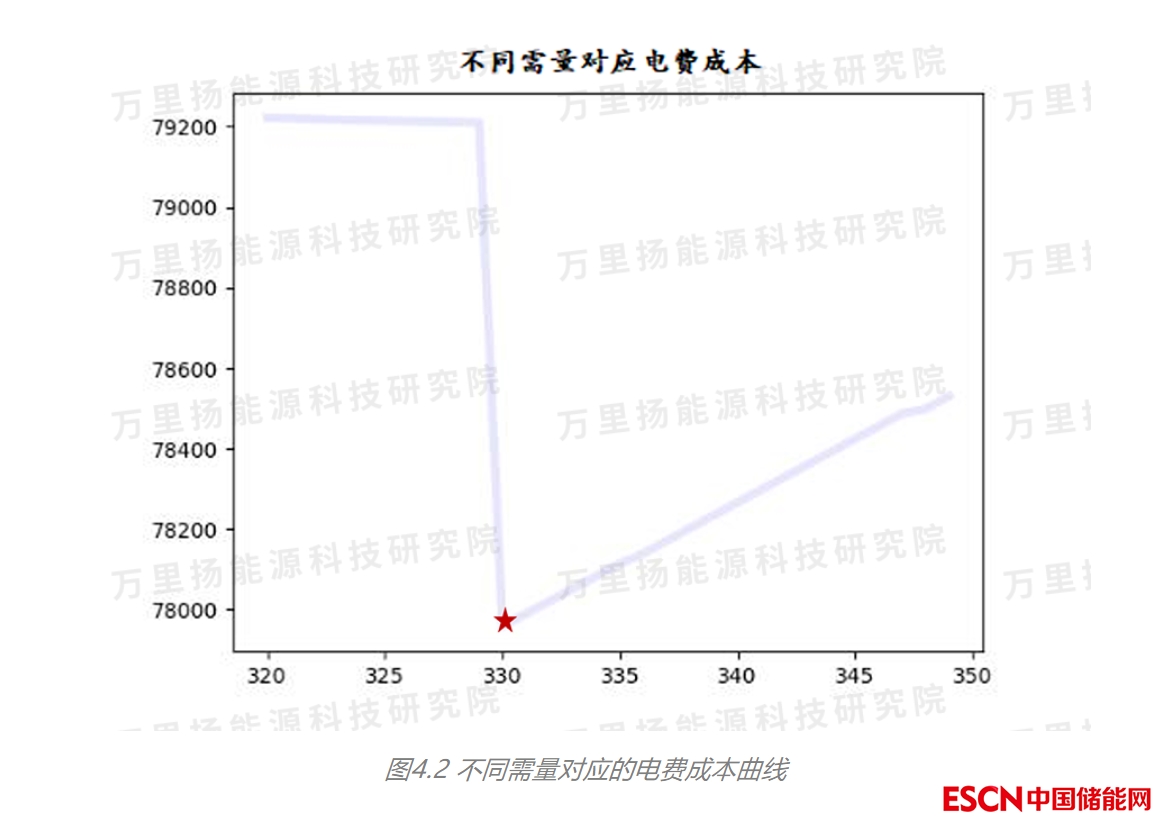

3. 當儲能系統在削峰填谷以及需量電費管理同時限制進行經濟優化運行后，運行得出需量值為329千瓦，該模式下調整成本為77910.28 元。
由此可見儲能系統進行經濟優化運行策略能夠有效降低用電成本。
05
總結
用戶側儲能經濟優化運行策略的重點是在實現需量管理的基礎上，最大程度的發揮儲能系統削峰填谷的能力，使其收益最大化。

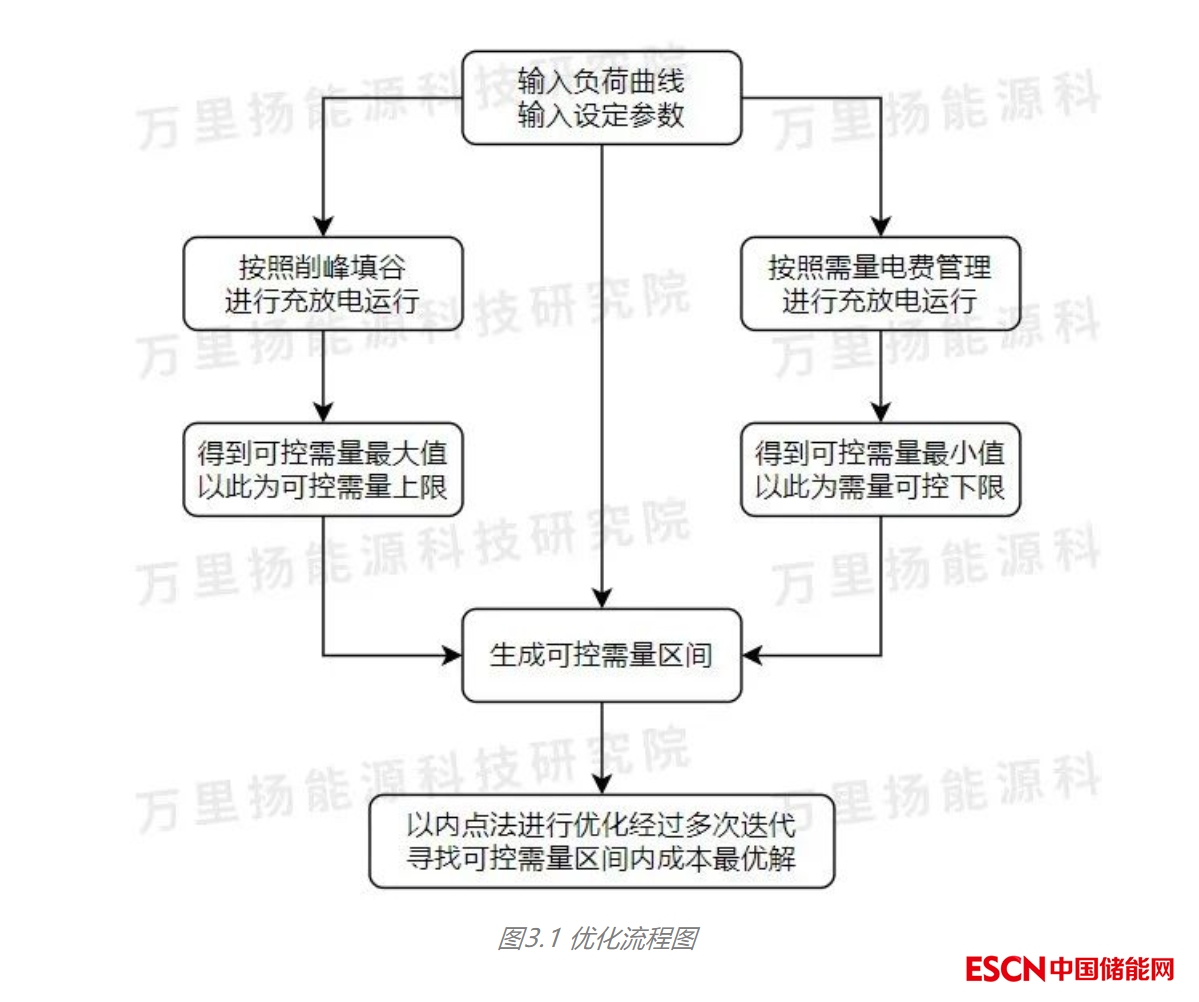

該問題是一個典型的具有多變量，多約束條件的優化問題。該方案根據初始負荷矩陣，先計算出調整前電費成本，便于進行對比。再分別進行削峰填谷、需量電費管理兩種運行模式，尋找可控需量值的區間后，在需量控制的基礎上不斷進行削峰填谷充放電循環，最終輸出儲能系統調整后的電費成本。
經實例驗證，單獨進行削峰填谷策略或需量電費管理后的電費成本始終大于該經濟優化運行策略后的電費成本。因此，當二者相互結合，相輔相成后方能尋得最優解。
