中國儲能網訊：5月24～26日，由工業和信息化部節能與綜合利用司與國家能源局能源節約和科技裝備司聯合指導，中國化學與物理電源行業協會主辦并聯合240余家機構共同支持的第十三屆中國國際儲能大會在杭州召開。
來自行業主管機構、國內外駐華機構、科研單位、電網企業、發電企業、系統集成商、金融機構等不同領域的1011余家產業鏈供應鏈企業，5417位嘉賓參加了本屆大會，其中245家企業展示了儲能產品，可謂盛裝出席，涵蓋系統集成、電芯、PCS、BMS、集裝箱、消防、檢測認證等新型儲能全產業鏈。
5月25日上午，國網電力科學研究院高級工程師陳立民受邀在用戶側儲能與虛擬電廠專場分享了主題報告，報告題目為《虛擬電廠在新型電力系統中的應用與思考》。以下是報告主要內容：
陳立民：大家好！我和大家交流的題目是《虛擬電廠在新型電力系統中的應用與思考》，主要是以下幾部分：一是政策背景，二是虛擬電廠，三是相關系統，四是典型案例。
目前虛擬電廠比較熱門，大家參加相關會議活動也比較多，所以我這里的內容基本上與常規定義用戶側的虛擬電廠的內容做一些補充和再談一下廣義上的虛擬電廠，以及投資建設運營與政府、電網、交易等部門難免會有一些交互，有些比較關聯緊密的信息化系統也給大家做一下分享，供參考了解。
政策背景方面，主要來源于30·60雙碳目標，政府一方面調整產業結構減少能源消耗做到減少碳排放，另一方面咱們國家新能源發電和新能源汽車技術、產業在國際都是領先的，從資源稟賦來說，風光資源也非常豐富，參與雙碳活動也是變被動為主動，避免在國際規則中對我們?cè)斐刹焕绊?。從電網公司來說就是兩個替代，電能替代和清潔替代，首先盡量用電能代替其他能源，然后再把煤電用風光零碳新能源盡量多替代。兩部委近兩年發布的風光水火儲和源網荷儲多能互補兩個一體化政策就是盡量多用新能源，風光水火儲側重于電源側和主網，以三北和西南區域大能源基地為主，源網荷儲多能互補側重于配網和用戶側，東部地區集中式與分布式并重，到園區級的源網荷儲基本上等同于CPS。
分布式電源相關的政策，補充了電網調度以及配電自動化部分內容供大家參考。從整個新型電力系統來講，解決電力電量平衡和故障應急處置，除了虛擬電廠也有其他一些手段，結合當?shù)氐囊恍┵Y源稟賦以及能源政策，建設投資要做相應調整。
廣義上來講，虛擬電廠可以不局限在對分散式能源資源的整合構建層面，還可以站在另外的某個視角來看待，比如：站在電力交易的角度看，以獨立身份參與電力交易的市場主體就可以作為一個“虛擬電廠”，盡管它可以包含分散式能源、火電廠、水電廠、集中式風電、光伏等；站在電網調度調峰的角度，一條并網線路上所有電源及可控負荷、儲能、充電樁、蓄電池組等都可以構成一個“虛擬電廠”。 大型的園區尤其是高耗能產業的智慧能源管控系統也可以說是一個虛擬電廠。因此，從這個意義上講，虛擬電廠是一種管理模式或者說是一套系統，通過配套的技術把分散在不同空間的發電裝置、發電廠、儲能電池和各類可控制（調節）的用電設備（負荷）整合集成，協調控制，對外等效形成一個可控電源系統。主要包括三種形式：1、集中式發電廠形式，在某個區域?qū)崿F(xiàn)分散式能源資源（分布式電源、儲能系統、可控負荷、電動汽車等）的聚合，形成一個虛擬電廠主體，參與電力交易及調峰調頻等輔助服務；2、某個綜合能源基地形式，包括火電廠、分散式光伏、分散式風電、儲能、充電樁等“電源”聚合，形成一個虛擬電廠主體，參與電力交易及調峰調頻等輔助服務；3、虛擬電力公司形式，某個省級發電公司、售電公司可以將相關簽約獨立電廠、虛擬電廠等整合為一個大型的“虛擬電廠”市場主體，參與電力交易及輔助服務。主要是調度和交易兩個方面，有些虛擬電廠是交易中心為主建設，有些是電網公司營銷部聯合調度建設的，從電源側來講，把電源側的一些新能源波動盡量減少，出力平滑連續供電，這樣與可調節負荷的虛擬電廠匹配，通過信息化平臺做到源荷兩側可觀、可測、可調、可控，建立“電源+負荷”調度模式，實現從以往的“發電跟蹤負荷”的單一運行控制模式發展到“源網荷儲智能互動”的綜合運行控制模式，提升電網備用、調峰、調頻和彈性恢復能力。
虛擬電廠將來根據相關政策導向，聚合以及運營形式不同，智慧管理、控制、運營支撐的應用系統也不同，一般包括以下主要系統：1、集中監控系統；2、AGC/AVC及一次調頻系統；3、電力交易輔助決策分析系統；4、成本及運營核算系統；5、智慧檢修運維調度系統；6、統計分析結算系統。國外的一些做法確實比較好，也值得我們借鑒，但我個人認為我們國家有兩個特殊情況，一是我們的電價不高，二是我們大電網互聯非常堅強，像國外遇到惡劣天氣大面積停電，讓虛擬電廠有很大收益的這種機會基本不會發生，但通過虛擬電廠尤其是高耗能企業及時響應多消納綠電并節能減碳還是沒問題的。
與虛擬電廠緊密相關的系統主要是各省電網公司最近幾年已經建成了省級智慧能源服務平臺，互聯網主入口供電服務有“網上國網”，綜合能源能效服務有“綠色國網”，省級平臺通過SCADA模塊將一些分布式電源和可調節負荷監控后逐級聚合成虛擬電廠。主要是在需求響應功能模塊，目前也做了一些調整，最開始建的是需求響應，然后是有序用電，目前正在做的是新型負荷管理系統，也是為了解決近兩年發生的一些因極端天氣引起的新能源供電不足問題。需求響應畢竟需要資金，有些地區甚至政策還不是特別完善，經費不足。新型負荷管理系統是國家兩部委下發文件要求建設，也是結合有些用電大戶，例如高耗能的冶煉行業，有些窯爐停電時間越長，遭受的損失也越大。幫助用戶做好內部負荷分級管理，保障安全盡量減少停電損失。
按照電網公司的設想，智慧能源服務平臺是最好的虛擬電廠聚合平臺，如果計劃與電網公司做對接聚合進行信息交互，建議關注一下相關技術規范，便于數據交互一起參與電網輔助服務。
新一代電網調度技術支持系統對分布式電源感知監視更全面立體，數據監測采集顆粒度越來越細頻率越來越快。源網荷儲協調控制系統的是為了實現負荷資源化，改變電力資源由電源側向負荷側單向流動的配置模式，利用信息通信技術將可中斷負荷、儲能裝置、綜合能源網絡、車聯網以及各類智能設備逐層匯聚，形成可調度的負荷資源池，并通過市場機制促使電源側、電網、負荷側等相關市場主體積極參與電力系統資源優化配置，提高社會經濟效益。
結合國家大能源基地的建設，電源側風光水火儲也類似于虛擬電廠，尤其在梯級水電站周邊建設風光水一體化，全部零碳電力，即可以利用河流沿岸用地還可以利用水電站原有輸電通道，改造升級加上抽水蓄能可以實現全天候跨季節供電的零碳虛擬電廠，可以考慮投資建設。與園區對接，尤其是高耗能企業，即解決能耗雙控又解決自身碳資產管理和出口碳關稅的問題。
這張架構圖是我們研發的交易為主的虛擬電廠系統。

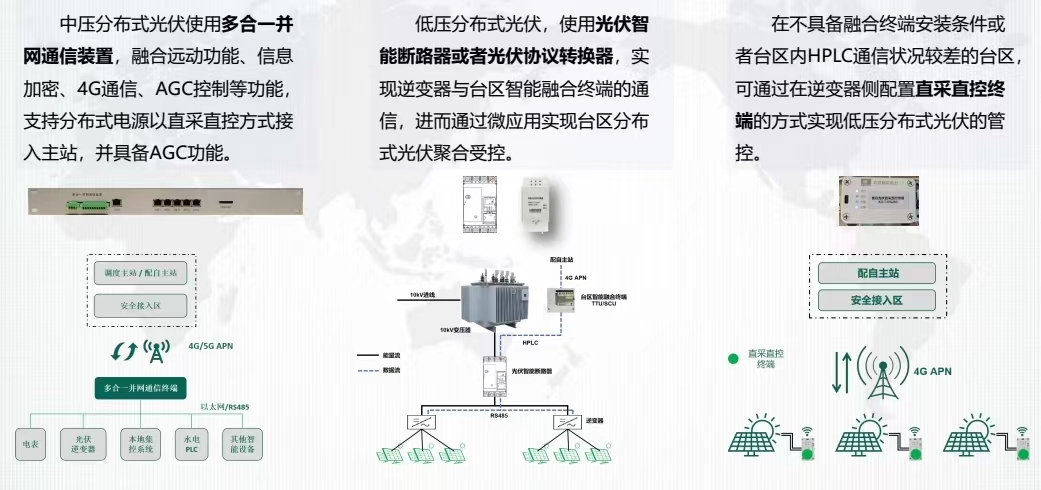

通過交易系統解決綠電需求，在調控聚合方面，除了管控系統我們也研發應用了性價比高的各監測控制點的終端裝置，在在10KV并網點和低壓區域分布式光伏聚合并網點加裝多合一并網終端，能夠正確接收并自動執行調度、配自主站下發的指令，對逆變器、PLC、本地集控系統等進行調節，從而實現AGC子站功能。

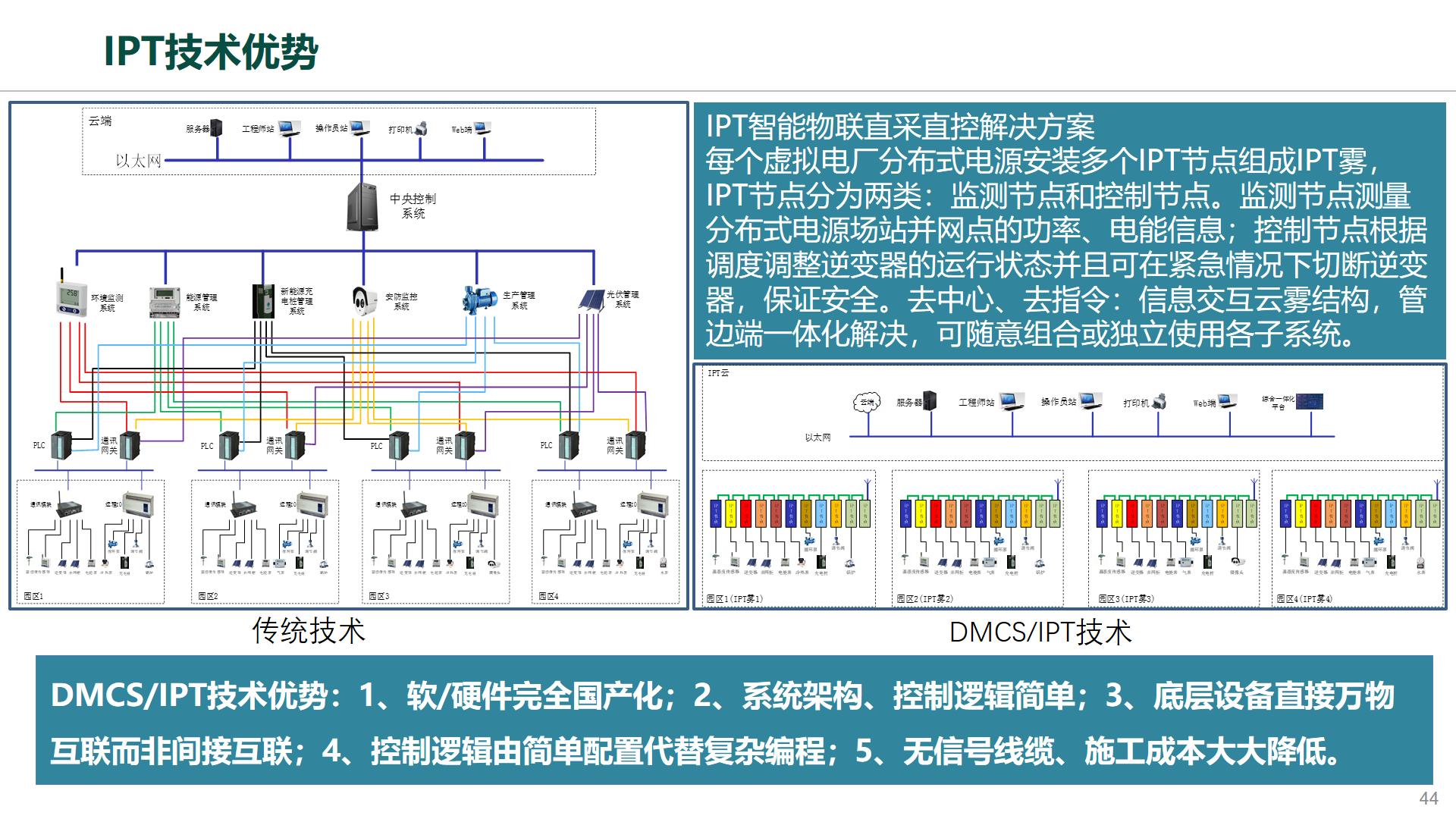

落實雙碳目標離不開分布式光伏監控，在光伏臺區通過現有“二合一”融合終端加裝IPT霧網絡分布式智能測控節點裝置，導軌式安裝香煙盒大小，完全分布式的方案，監控各個設備的運行互不干擾，信息的交互按照指定的測控周期進行，最小測控周期可達毫秒級別，完全滿足時效性要求，性價比高真正實現萬物互聯，在增量臺區可以與現有融合終端作為內嵌模塊升級為“三合一”實現存量、增量分布式光伏的全覆蓋，對下仍采用“融合終端-智能電表-逆變器”模式。IPT裝置還可以應用在用戶能耗監測、綜合能源、新型負荷管理、配電自動化等業務領域。
這幾頁是我們?cè)陔娋W(wǎng)實際做過的跟虛擬電廠緊密相關的分布式電源群調群控項目案例。
時間原因我就與大家分享這些內容，謝謝！
