中國儲能網訊：近日，推薦性國標GB/T 43526—2023《用戶側電化學儲能系統接入配電網技術規定》（以下簡稱“43526”）印發，將于2024年7月1日實施，是首個針對用戶側儲能系統制定國標。
43526適用于通過220V及以上電壓等級接入用戶配電網的新建、改建和擴建電化學儲能系統的建設、接入、調試、試驗、檢測和運行，通過380V/220V電壓等級接入公用電網的電化學儲能系統參照執行。
43526規定了電化學儲能系統接入用戶配電網的功率控制、故障穿越、運行適應性、電能質量、啟停、繼電保護、信息與通信、電能計量技術要求以及接入電網測試與評價。重點內容提煉如下：
用戶側電化學儲能系統裝機容量應與應用模式、用戶供需平衡相協調。
用戶側電化學儲能系統響應有功功率控制指令時，充/放電響應時間應不大于500ms，充/放電調節時間應不大于2s。
用于備用電源供電時，應與其保供負荷組成可獨立運行的子系統并通過一個電氣連接點與用戶配電網連接，宜具備并離網切換和黑啟動功能。
通過380V和10(6) kV電壓等級接入的用戶側電化學儲能系統：
并網點電壓跌落至0時，不脫網連續運行時間≥150ms，應具備承受至少2次低電壓穿越的能力。
并網點電壓升高至額定電壓的125%~130%，不脫網連續運行時間≥500ms。
通過10(6)kV電壓等級接入的用戶側電化學儲能系統在高/低電壓穿越期間應具備動態無功支撐能力，動態無功電流的響應時間應不大于30ms。
通過220V電壓等級接入的用戶側電化學儲能系統，電壓范圍小于并網點額定電壓50%或大于120%時應在0.2s內轉為停機狀態。
用戶側電化學儲能系統在500ms的窗口時間內，在正常運行頻率范圍內的頻率變化率不大于2Hz/s時不應脫網。
用戶側電化學儲能系統應具備孤島檢測功能，當檢測到非計劃孤島時，應在2s內將儲能系統與用戶配電網斷開。
接入調度自動化系統的用戶側電化學儲能系統應提供電氣模擬量、電能量及能量狀態、狀態量、遙控及遙調等信息。
應在并網點設置具備雙向有功、雙向無功計量功能的電能表，數據采集頻度宜不小于15min。
起草單位：國網浙江省電力有限公司電力科學研究院、中國電力科學研究院有限公司、浙江華云清潔能源有限公司、國網江蘇省電力有限公司鎮江供電分公司、國網浙江省電力有限公司,國網上海市電力公司、南方電網科學研究院有限責任公司、浙江南都能源科技有限公司、陽光電源股份有限公司。
不同等級接入的功能要求
用戶側電化學儲能系統接入用戶配電網的電壓等級應按照用戶報裝容量、儲能系統額定功率、應用模式，用戶配電網設備載流量及接入點網架結構等條件，經技術經濟比較選擇后確定。
通過220V單相接入的：用戶側電化學儲能系統應根據三相負荷情況選擇接入相，多個用戶側電化學儲能系統接入時各相宜均衡分配。
通過10(6)kV電壓等級接入的：用戶側電化學儲能系統應具備一次調頻能力，能根據電網頻率的變化自動調整儲能系統有功功率，其調節方式和參數設置應符合GB/T 36547的規定。
通過35kV及以上電壓等級接入的：用戶側電化學儲能系統功率控制、一次調頻、慣量響應、故障穿越、運行適應性、電能質量、繼電保護與安全自動裝置、調度自動化與通信應符合GB/T 36547的規定。
功率控制
充/放電響應時間≤500ms
在允許功率輸出范圍內，用戶側電化學儲能系統有功功率和無功功率應四象限連續可調，能接受遠方或就地功率控制指令，能設置發用電計劃曲線并自動執行。
有功功率：響應有功功率控制指令時，充/放電響應時間應不大于500ms，充/放電調節時間應不大于2s，充電到放電轉換時間、放電到充電轉換時間應不大于500ms，有功功率控制偏差不應超過額定功率的±1%。
無功電壓：并網點功率因數應在0.9(超前)～0.9(滯后)范圍內連續可調?？烧{節范圍內，無功功率控制偏差不應超過額定功率的±3%。
備用電源：用于備用電源供電時，應與其保供負荷組成可獨立運行的子系統并通過一個電氣連接點與用戶配電網連接，在該電氣連接點應能進行供電電源切換。
宜具備并離網切換和黑啟動功能，宜根據離網切換策略解列保供電區域，并將儲能系統切換為獨立運行模式，重新并網時,宜采用不停電切換方式。
低電壓穿越
380V和10(6)kV電壓等級接入
應具備承受2次低電壓穿越的能力
通過380V和10(6) kV電壓等級接入的用戶側電化學儲能系統應至少能承受連續2次低電壓穿越的能力，其中相鄰兩次低電壓穿越之間的時間間隔取值范圍宜為0.2s～2s。

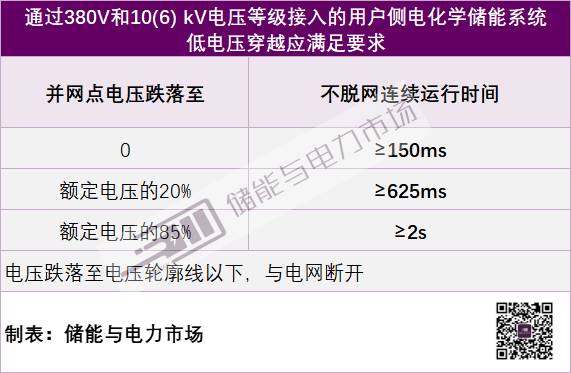

應在并網點電壓升跌落至額定電壓的0~85%時，不脫網連續運行，時間要求如下圖所示。
高電壓穿越
380V和10(6)kV電壓等級接入
電壓升高至額定電壓的110%~130%時，不脫網連續運行

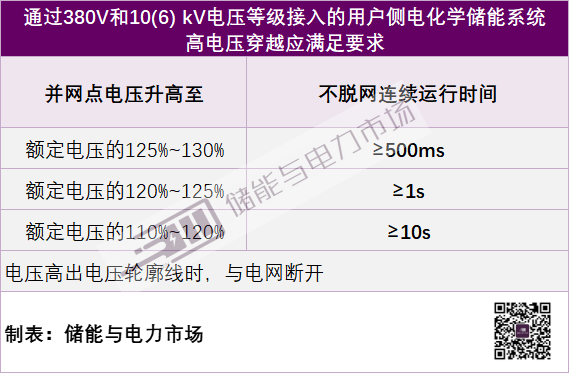

通過380V和10(6) kV電壓等級接入的用戶側電化學儲能系統應在并網點電壓升高至額定電壓的110%~130%時，不脫網連續運行，時間要求如下圖所示。
10(6)kV電壓等級接入
應具備動態無功支撐能力
通過10(6)kV電壓等級接入的用戶側電化學儲能系統在高/低電壓穿越期間應具備動態無功支撐能力。
自并網點電壓升高/跌落出現的時刻起，電化學儲能系統動態無功電流的響應時間應不大于30ms；自并網點電壓恢復至額定電壓110%以下/85%以上的時刻起，電化學儲能系統應在30ms內退出動態無功電流增量。
對電壓跌落期間沒有與配電網斷開的用戶側電化學儲能系統，自并網點電壓恢復至額定電壓85%以上時刻起，應具有有功功率快速恢復能力，有功功率恢復的變化率宜不小于每秒30%額定有功功率。
電壓適應性
通過380V和10(6)kV電壓等級接入的用戶側電化學儲能系統，電壓范圍在并網點額定電壓的85%~110%應正常運行。

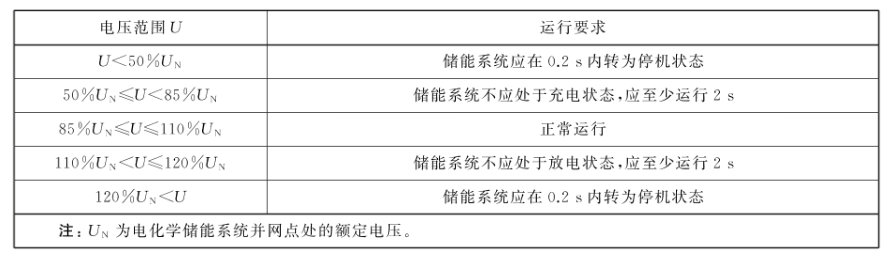

通過220V電壓等級接入的用戶側電化學儲能系統，電壓范圍小于并網點額定電壓50%或大于120%時應在0.2s內轉為停機狀態，電壓適應性應滿足下表要求。
頻率適應性
500ms的窗口時間內
頻率變化率不大于2Hz/s時不應脫網
用戶側電化學儲能系統在500ms的窗口時間內，在正常運行頻率范圍內的頻率變化率不大于2Hz/s時不應脫網。
用戶配置了自動低頻減載裝置時，用戶側電化學儲能系統宜納入低頻減載控制策略，優先響應負荷切除指令，將儲能系統快速切換至放電狀態。

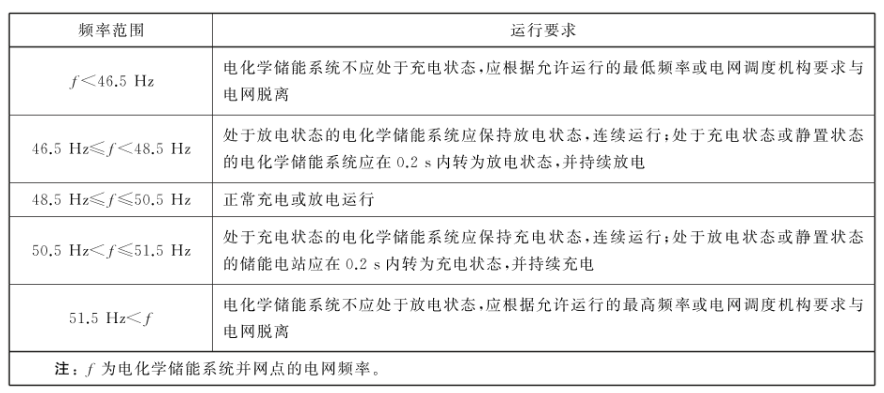

通過380 V和10(6) kV電壓等級接入的用戶側電化學儲能系統，頻率適應性應滿足下表要求。

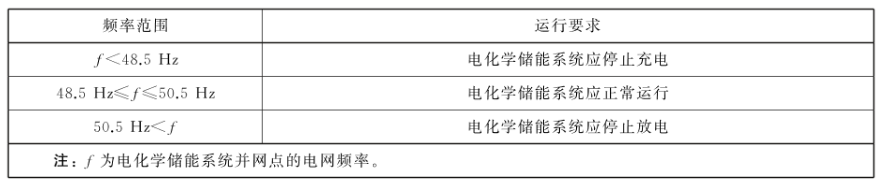

通過220 V電壓等級接入的用戶側電化學儲能系統，頻率適應性應滿足下表要求。
啟停
電力系統發生擾動，用戶側電化學儲能系統脫網后，在配電網電壓和頻率恢復到正常運行范圍之前用戶側電化學儲能系統不準許并網。通過10(6)kV電壓等級接入的用戶側電化學儲能系統恢復并網應經電網調度機構允許，通過380V電壓等級接入的用戶側電化學儲能系統應延時并網，并網延時設定值應大于20s。
繼電保護
用戶側電化學儲能系統應具備孤島檢測功能，當檢測到非計劃孤島時，應在2s內將儲能系統與用戶配電網斷開，防孤島保護應與用戶配電網備用電源切換及公用電網配電線路重合閘相配合。
通過10(6)kV電壓等級接入的用戶側電化學儲能系統，應在并網點安裝易操作、可閉鎖，具有明顯開斷點、帶接地功能、可開斷故障電流的開斷設備，并網點應具備低頻,過頻、低壓，過壓故障解列和階段式電流保護功能。
通過380V/220V電壓等級接人的用戶側電化學儲能系統：
應在并網點安裝易操作,具有明顯開斷指示，具備開斷故障電流能力的開關設備，開關應具備過流保護、失壓跳閘功能。
應配置剩余電流保護，動作電流和分斷時間應符合GB/T13955中的規定。
信息與通信
接入調度自動化系統的用戶側電化學儲能系統應提供如下信息：
電氣模擬量：并網點的頻率、電壓、電流、有功功率、無功功率、功率因數等。
電能量及能量狀態：日充電電量、日放電電量、可充電量、可放電量﹑能量狀態等。
狀態量：系統運行狀態、并網點開斷設備狀態、告警及故障信息、遠動終端狀態、通信狀態等。
遙控及遙調：儲能系統啟/停、有功控制調度請求遠方投入，無功控制調度請求遠方投入、無功/電壓控制模式，有功功率目標值、無功/電壓目標值等。
電能計量
用戶側電化學儲能系統應在并網點設置具備雙向有功、雙向無功計量功能的電能表。
通過電量采集終端采集的信息包括但不限于公共連接點和并網點電壓、電流、功率因數等負荷曲線以及日正/反向有功電量、日正/反向無功電量。數據采集頻度宜不小于15min。
此前，浙江省發展和改革委員會發布《浙江省用戶側電化學儲能技術導則》（征求意見稿），規定了用戶側儲能在建設條件與容量確定、并網、儲能系統、監控系統、保護通信與控制、電能計量、防雷與接地、驗收與調試、消防與安全、運行維護及退役、應急處置等方面的技術要求。
