中國儲能網訊：摘要：科技園等商業園區的用電負荷類型多樣，用電特征和規律與傳統高耗能工廠園也有較大區別。通過分析商業園區多負荷特征和人員作息規律，基于分時電價機制采取低谷儲能峰平釋能的運行策略動態調整冷負荷側制冷機組功率和園區與電網聯絡線功率，既實現了對蓄冰槽出力的優化調度，同時由園區能量平衡原則得到儲能系統的實時充放電功率，實現對儲能功率和容量的配置。建立基于能效、經濟、環境的多目標優化模型，分別實現蓄能裝置的循環電量和循環冷量最小、儲能系統成本及購電費用之和最少和環境污染成本最小。采用基于動態慣性權重的多目標非支配粒子群算法對所建模型進行求解，對生成的Pareto解集使用模糊隸屬度法篩選得到最優解。通過上海某商業園區算例驗證了所提方法的有效性和可行性。
引言
隨著我國經濟轉型和產業調整，商業園區規模不斷擴大，其用電、用能需求量持續攀高。園區中用電負荷類型多樣，對供電、供能質量要求不斷提高。將太陽能與傳統冷熱電聯供系統相結合，基于生命周期法從能源、環境和經濟角度對聯供系統的設備容量和運行策略進行優化，實現綜合效益最大化。構建包含儲熱的熱電聯產機組，將儲熱納入包含風電的電力系統有功調度體系，通過仿真分析了儲熱提升風電消納能力的效果。但是上述研究未考慮儲能技術在能源高效利用、多元負荷協同優化運行方面的顯著優勢?，F(xiàn)有商業區存在的負荷峰谷差大;用戶缺乏對市場價格信號或激勵機制的響應，并且缺乏高效互動的運行機制等問題，可通過配置一定規模的儲能解決。
文獻[9-10]從容量配置、協調控制策略等不同方面先后開展了源/荷的相關研究，提倡儲能裝置連接在直流側與分布式電源作為整體通過電力電子接口連接到微電網;文獻[11-12]在協調海水淡化負荷、蓄電池及柴油發電機運行功率分配策略的基礎上，提出了含風/光/柴/蓄及海水淡化負荷的微電網多目標容量?jī)?yōu)化配置模型，建立了含系統投資運行成本和可再生能源利用比例的目標函數，構造了考慮分布式電源、儲能及柴機運行特點的約束條件，模型采用自適應多目標差分進化算法進行求解;文獻[13]根據樓宇的地理位置和用途，用建筑負荷動態模擬軟件DeST對于全年空調工況進行動態分析，選擇以燃?xì)鈨?nèi)燃機為原動機的冷熱電聯產系統，并考慮利用補燃方式和電制冷機進行能量補充的2套BCHP系統;之后參照傳統分產系統，基于一次能源節約率、年運行費用節約率和投資回收期等評價指標對不同發電功率下的BCHP系統進行分析;文獻[14]在考慮電價不確定性和波動性的基礎上，建立決策過程的目標函數，并提出通過儲能系統實現利潤最大化的動態規劃模型。然而上述研究多側重源/儲的協調應用，幾乎不考慮負荷側的動態調度。由于商業園區具有多負荷特征，需結合用戶側負荷特性進行源/儲/荷三者的協同容量配置。
針對上述研究中存在的不足，本文在商業園區冷熱電多類型負荷聯產場景下，以夏季園區為例，研究?jī)?chǔ)能系統功率和容量配置。將儲能作為源/荷系統之間重要樞紐，在分時電價下采取低谷儲能峰平釋能的運行策略動態調整冷負荷側制冷機組功率和園區與電網聯絡線功率，通過實現對蓄冰槽出力的優化調度，由園區能量平衡原則得到儲能系統的實時充放電功率，從而實現對儲能功率和容量的配置。根據約束條件建立基于能效、經濟、環境的多目標優化模型，分別實現蓄能裝置的循環電量和循環冷量最小、儲能系統成本及購電費用之和最少和環境污染成本最小。采用基于動態慣性權重的多目標非支配粒子群算法對所建模型進行求解，對生成的Pareto解集使用模糊隸屬度法篩選得到最優解。通過上海某商業園區算例驗證了所提方法的有效性和可行性。
1、商業園區源/儲/荷系統概況
1.1商業園區典型結構分析

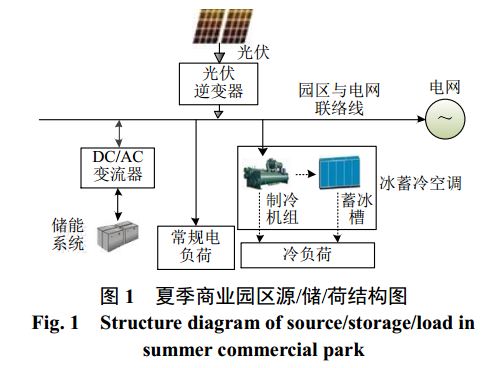

本文所述的商業園區夏季典型源/儲/荷結構如圖1所示，主要包括分布式光伏發電系統、光伏逆變器、儲能系統、儲能DC/AC變流器、常規電負荷、冰蓄冷空調、冷負荷、園區與電網聯絡線、大電網。冰蓄冷空調的制冷機組利用從園區與電網聯絡線獲取的電能制冷，將冷量直接供給冷負荷或送至蓄冰槽存儲，蓄冰槽存儲的冷量可通過換熱裝置供給冷負荷。當園區中分布式光伏發電系統不足以向負荷供電時，則從大電網購電，分布式發電為負荷供電后如有富余，則可向電網反送電。
1.2商業園區典型日光伏及負荷特性分析

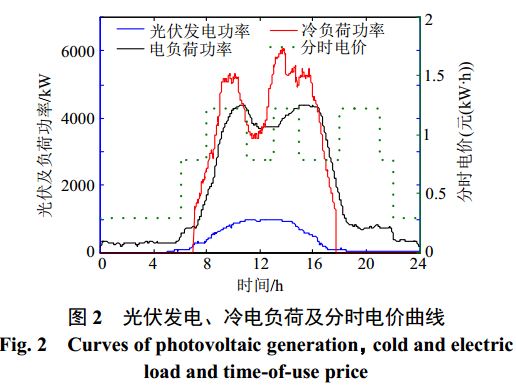

商業園區內的負荷變化與樓內人員的活動規律有密切關系，主要包括常規電負荷、夏季冷負荷和冬季熱負荷。常規電負荷主要指照明、電梯、辦公電器等用電負荷，它們不隨室外空氣溫度的變化而變化，可認為在全年期間保持基本穩定。夏季冷負荷和冬季熱負荷不同時存在，但均與園區內人員作息有密切關系，由于以高科技產業園為代表的商業園區內的人員作息幾乎不受季節影響，因此可認為冬季夏季空調負荷變化特征基本保持一致。由文獻[17]可知，冰蓄冷空調在冬夏季不同制熱制冷工況下的能效比相匹配，用冰蓄冷機組可滿足該地區的供熱需求。通過對上海某商業園區全年負荷及光伏出力數據進行統計分析，選取的仿真數據來自夏季時段，獲得如圖2所示的典型日光伏出力、冷
電負荷及分時電價曲線圖。從圖2看出，光伏主要出力時段為早晨6點左右至下午6點左右，中午時刻達到峰值?？照{(diào)冷負荷從早上8點左右隨著樓內人員工作的開始而迅速上升至高峰，12點左右午休時間有所下降，17點左右又隨著樓內人員工作的結束迅速下降;電負荷的變化規律與此類似，在晚上10點至次日清晨最低，僅供維持基礎設備的運行以及外部照明。結合分時電價來看，冷電負荷高需求時段基本處于電價高峰期，因此通過儲能配置進行削峰填谷和能量再分配具有重要的經濟價值和研究意義。
2、冰蓄冷空調特性及設備配置
隨著城市峰谷電價差增大，冰蓄冷空調采用冰作為儲能介質，使大型空調機組在用電低谷期儲存能量，在電網供電高峰期釋放能量，達到移峰填谷、減少用電成本的目的。
2.1制冷機組工作特性
上海某商業園區采用離心式雙工況制冷機組，離心式制冷機組具有單機制冷容量大、轉速高、運行平穩等優點。雙工況機組有2種工作模式：空調模式和制冰模式。根據冷負荷特征和分時電價政策，可采用夜間電價低谷時段制冰，白天非谷時段空調制冷和蓄冰槽融冰釋冷相結合的運行策略。
2.2蓄冰槽容量配置

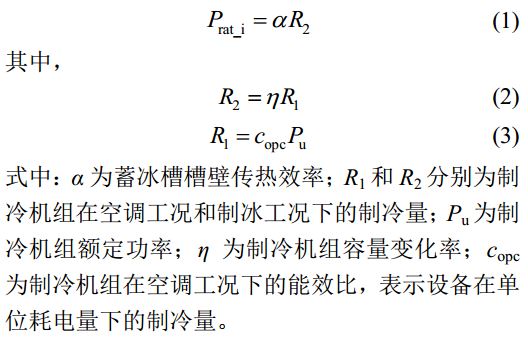

蓄冰槽的設備容量與制冷機組的耗電功率和雙工況模式下的制冷量有關。蓄冷功率為
因?yàn)橹饕獙?duì)蓄冰系統進行優化控制，考慮滿足冷負荷需求時有10%的裕量，蓄冰槽配置容量如下。
式中：N表示夜晚制冰時間，因本文采用由多目標粒子群算法進行優化的動態調度策略，夜晚制冰時間未知，假設最大制冰時長為電價8h谷時段;Qc為優化日內冷負荷總量。
3、商業園區多目標優化配置模型及求解
基于園區儲能系統與分布式電源、多類型負荷之間的關系，考慮電力市場價格機制、節能減排等政策引導，本文從能效因素、經濟成本和環境效益3個角度構建儲能系統功率和容量?jī)?yōu)化配置時的目標函數。
3.1優化目標一
儲能系統充、放電和蓄冰槽蓄、釋冷過程中均有能量的損失，放電深度也會影響設備使用壽命，為提高能源利用效率，減少由能量轉換產生的能耗，第1個優化目標是使鋰電池循環電量和蓄冰槽循環冷量最小。因?yàn)橐粋€(gè)優化周期內，儲能系統的始末荷電狀態和蓄冰槽儲冷狀態保持不變，故用充電量、蓄冷量表征循環電量和循環冷量。表示為
3.2優化目標二

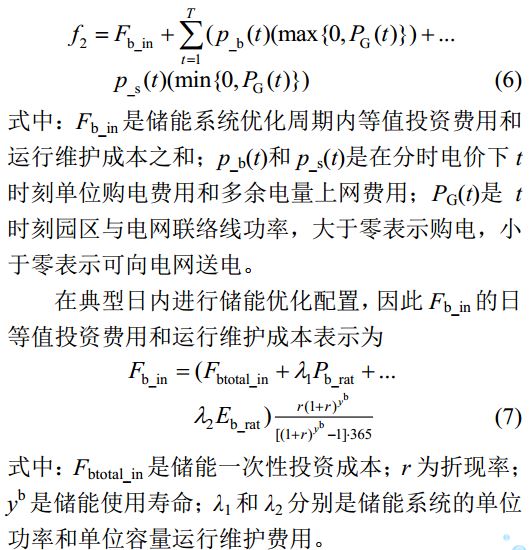

第2個優化目標主要考慮商業園區用戶側經濟效益，使配置儲能后的園區購電費用和儲能系統的投資及運行維護成本總和最小，表示為
3.3優化目標三

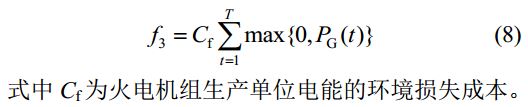

目前煤電在我國能源結構中仍占有較大比重，為降低燃煤發電帶來的環境成本(環境控制成本，環境保護成本)，第3個目標函數是發電側給園區供電產生的環境損失費用最少，此時商業園區從電網側購電量最少，不考慮園區多余電能外送情況。
3.4約束條件
本文對儲能系統進行優化配置的同時兼顧了冰蓄冷空調的動態調度，約束條件由三部分組成。

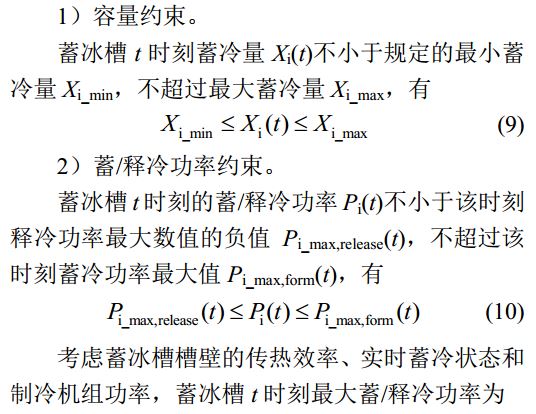

3.4.1冰蓄冷空調側約束
3)狀態約束。

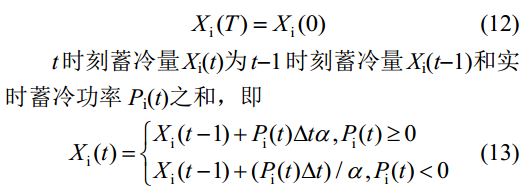

由于優化周期具有連續性，應使每個周期內蓄冰槽的始末儲冷狀態保持一致。
4)負荷平衡約束。
制冷機組在白天空調工況下的制冷量和蓄冰槽釋冷量要滿足冷負荷需求。
園區在夜間電價低谷期無冷負荷，制冷機組制冷量全部供給蓄冰槽。
3.4.2儲能系統性能約束
1)荷電狀態約束。

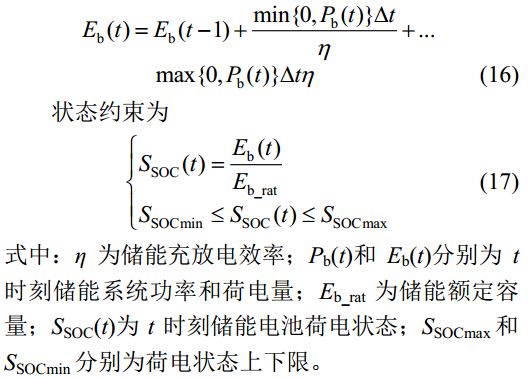

儲能系統荷電量由下式推得

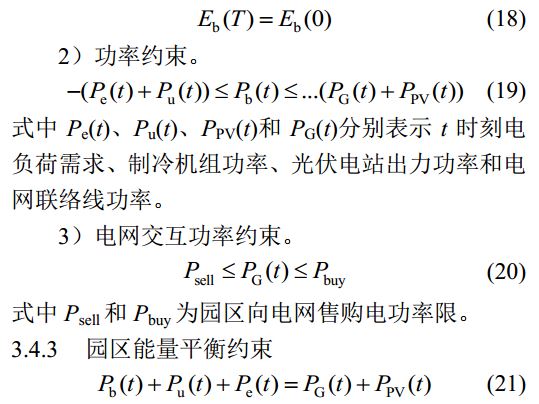

與式(12)相似，每個優化周期的儲能電池初始荷電量保持一致，有

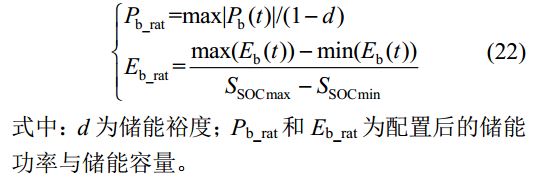

3.5儲能配置
3.6模型求解
Coello等學者提出的多目標粒子群(multi-objectiveparticleswarmoptimization，MOPSO)算法作為一種高效的并行搜索算法，具有依賴經驗參數少、收斂速度快、性能良好等優點，可用于解決多目標優化過程中由于目標之間相互沖突，很難找到一個真正意義上的最優解問題。本文的3個目標函數模型中存在復雜的耦合制約關系，因此選用MOPSO方法進行模型的優化求解。

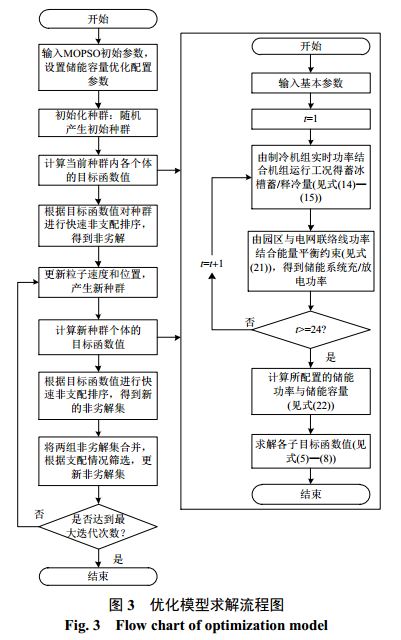

以典型日內24個優化時段中的制冷機組功率波動量和園區與電網聯絡線功率波動量為決策變量，綜合考慮園區內負荷和光伏出力情況確定各決策變量的上、下限，采用基于非支配解的動態慣性權重多目標粒子群算法求解模型。算法流程圖見圖3。
3.7選取最終解

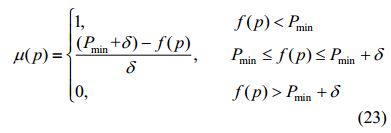

在實際工程中，決策人員要綜合考慮能效、經濟和環境3個指標從一組Pareto最優解集中選取最優解，本文采用模糊隸屬度函數來對每一個目標分別構造隸屬度函數，將其轉化為對優化結果的滿意度，通過滿意度比較找出最終解。定義模糊隸屬度函數為

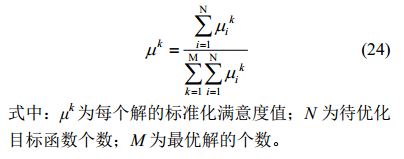

式中：μ(p)為每個解中單個目標函數滿意度值;Pmin和δ分別為Pareto最優解集中該目標函數的最小值和函數取值范圍。當μ=0時表示對某個目標函數值完全不滿意，而當μ=1時表示對某個目標函數值完全滿意。對于Pareto最優解集中的每個解，根據下式求解其標準化滿意度值，其中標準化滿意度值最大的解即為最終所選解。
4、算例分析
4.1基礎數據

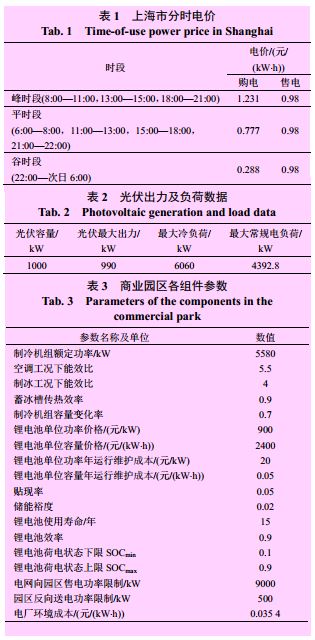

上海某商業園區所用儲能裝置為鋰電池，表1為上海市分時電價，園區內典型日光伏出力及負荷特征曲線見圖2，具體數據見表2。園區中各組件參數如表3所示。
4.2仿真與分析

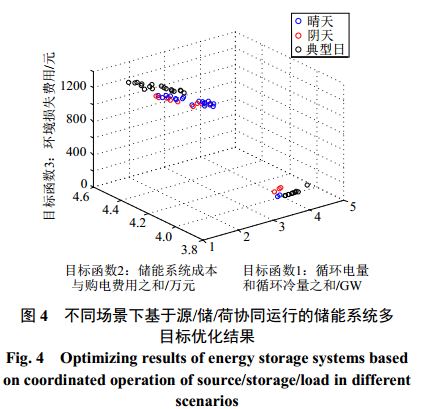

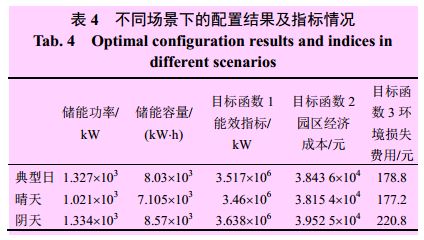

在Matlab平臺上利用MOPSO算法對優化模型進行求解，設定種群數量50，最大迭代次數100，慣性權重動態調整上下限為0.9和0.1。得到典型日光伏出力下3個目標函數的Pareto前沿見圖4中黑色圖例標示部分。考慮到光伏出力變化的影響，圖4還加入了晴天和陰天場景下的仿真結果對比，相應場景下的配置方案和指標變化如表4所示。
圖4中：1)由優化算法得到的Pareto前沿是一系列互不支配的非劣解集合，不存在使所有目標均達到最優的解，決策者可根據實際規劃和側重選擇合適的配置結果。本文采用3.7節中所述的通過模糊隸屬度函數求取Pareto最優解集中每個解的滿意度的方法，選擇綜合滿意度值最大的解作為最優解。2)不同場景下的儲能系統多目標優化配置得出的pareto解集各不相同，結合表4可知，晴天光伏輻照充足，出力較大，園區內凈負荷(實際負荷與光伏出力的差值)減小，所需配置的儲能功率和儲能容量較典型日有所降低，3個優化目標數值也相應減小。陰天光伏板接收的輻射減少，出力較小，儲能配置容量及各項指標均有增加。可見不同的光伏出力情況會影響儲能的充放電功率和容量配置。
下面以光伏典型日工況為例展開進一步分析。優化前園區未配置儲能電池，凈購電費用為4.3844*104元，電廠環境損失費用為1.5521*103元;配置后鋰電池額定功率1.327*103kW，額定容量8.03*103kW×h，此時園區經濟成本(目標函數2)為3.8436*104元，電廠環境損失費用(目標函數3)為178.8元，比原系統均有降低，能效指標即目標函數1的結果為3.517*106kW。

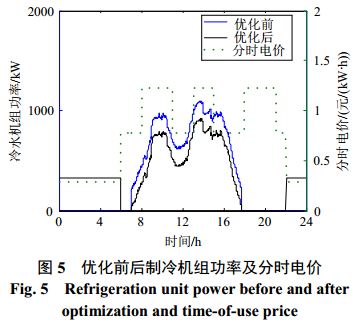

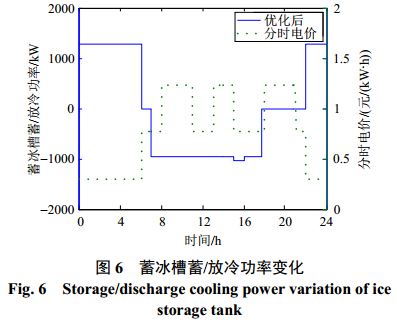

圖5—7為典型日光伏出力下優化調度后冰蓄冷空調運行狀態。

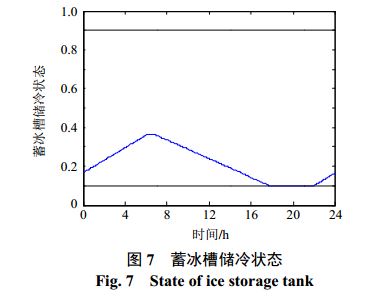

由上圖看出，蓄冰槽在電價低谷時段勻速蓄冷，對冷負荷側起到填谷作用的同時保證制冷機組功率的穩定;在電價非谷時段釋冷，與制冷機組共同承擔冷負荷需求從而減小對電網的依賴程度。圖7中的蓄冰槽儲冷狀態表示實時蓄冷量與蓄冰槽額定容量的比值，在優化調度過程中實時蓄冷量始終保持在允許范圍內(與額定容量比值處于0.1—0.9之間)。

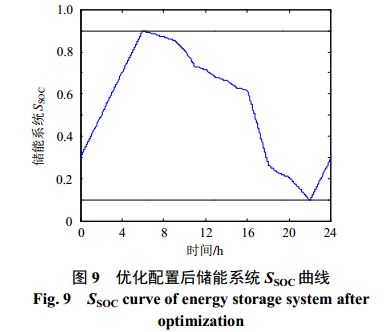

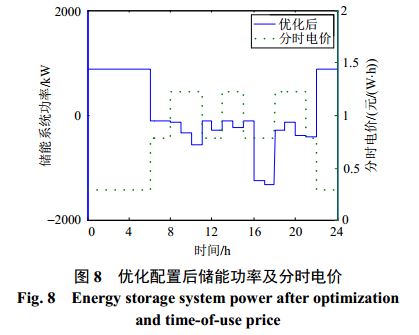

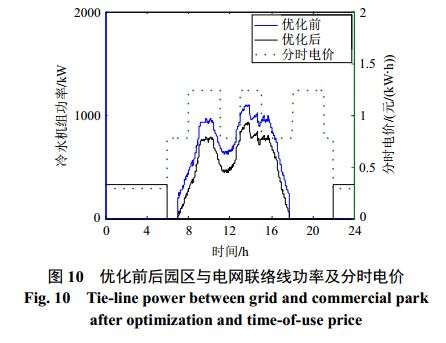

由園區內能量平衡約束式(21)和圖8—10可知，聯絡線功率的波動量與儲能功率和制冷機組功率波動量之和保持一致。儲能系統采用在負荷較低的電價谷時段恒功率充電，在負荷集中的峰平時段放電的運行策略，聯合制冷機組最大限度降低了聯絡線在負荷高峰時段的購電需求從而減少園區側購電成本，提高了園區的經濟效益，充放電過程中儲能電池的荷電狀態SSOC在限定范圍0.1—0.9內變化。
4.3儲能配置的敏感性分析
在4.2仿真與分析中可知光伏電站的出力特性對儲能配置結果有較大影響，光伏出力越大，新能源發電對園區的貢獻度越高，園區內凈負荷(實際負荷與光伏出力的差值)越小，可以減少儲能需配容量;此外，設備造價也是影響儲能容量的重要因素，目前儲能造價仍偏高，尚未達到規模化投入階段，隨著相應政策的扶持和儲能技術的提升，儲能成本將大幅下降，可以配置更多的儲能容量。
5、結論
分析典型商業園區多類型負荷特征和人員作息規律，考慮源/儲/荷協同運行策略，在峰平谷分時電價下根據約束條件建立基于能效、經濟、環境的多目標儲能優化配置模型，分別實現蓄能裝置的循環電量和循環冷量最小(減少能量傳遞過程中的損耗)、儲能系統成本及購電費用之和最少和環境污染成本最小。模型以優化日內制冷機組和園區與電網聯絡線功率波動量為決策變量，采用基于動態慣性權重的非支配多目標粒子群算法進行求解，對生成的Pareto解集使用模糊隸屬度法篩選得到最優解。通過上海某商業園區算例驗證了所提方法的有效性和實用可行性。
結果顯示：1)由多目標粒子群算法得到的非支配三維Pareto前沿可為折中選取能效最大化、經濟最優化、環境污染最小化這組目標提供豐富的信息。2)與單一類型的常規電負荷相比，園區中冷熱電聯供的能源系統增加了儲能合理配置的復雜度，通過對冷負荷側的蓄能裝置進行優化調度降低了電網在電價高峰期的冷負荷供電壓力;儲能可實現園區能量的再分配，給園區帶來顯著的經濟效益，同時兼顧企業社會責任最大限度減輕電廠供給側產生的環境污染?？紤]到光伏發電和負荷全年的特性的變化會對儲能配置產生影響，下一步研究工作將對此進行后續深入研究。(楊錫運 張璜 修曉青 付果 李建林)
原標題:基于商業園區源/儲/荷協同運行的 儲能系統多目標優化配置
