中國儲能網訊：2017年4月24-26日，第七屆中國國際儲能大會在蘇州香格里拉酒店圓滿召開，來自中、美、英、德、澳、日、韓等國家的1400余位嘉賓到場參會。大會共邀請140余位行業專家與企業代表，圍繞產業熱點話題，發表了一系列精彩演講，中國儲能網將向讀者傳遞本次大會最具價值的聲音。
大會期間，國網冀北電力有限公司電力科學研究院高級工程師李娜女士在“儲能電站暨微電網專場”，以《大容量電力儲能狀態評估及涉網性能檢測技術》為題發表演講，現將演講主要內容發布，以饗讀者。
李娜：大家下午好。我們這個單位原來是叫華北電力科學研究院，今天很高興能有這樣一個機會，讓大家認識我們。
我的匯報分為四個部分，第一是國家風光儲示范電站工程概況的介紹，因?yàn)槲覀冞@個冀北電力公司所處的三北地區，主要是風電比較多，另外還建有國家風光儲示范電站這個工程，我們這個儲能專業也是隨著這個工程的建設，逐步培育起來的。
接下來是我們這些年來對儲能系統狀態評估技術研究成果，還有涉網性能檢測技術研究成果，最后給大家介紹冀北電科院新能源所的相關業務。首先給大家介紹一下風光儲示范電站的工程概況，它的地理位置是坐落于張家口市張北縣境內，一期建設風電100兆瓦，光伏40兆瓦，儲能20兆瓦，并配套建設一座220千伏的智能變電站，二期建設風電400兆瓦，光伏60兆瓦，儲能50兆瓦，這個是在規劃當中。風光儲新能源工程建成投運以來，在破解大規模新能源消納難題方面，以及大容量儲能在新能源電站的應用技術方面，起到了引領示范的作用。

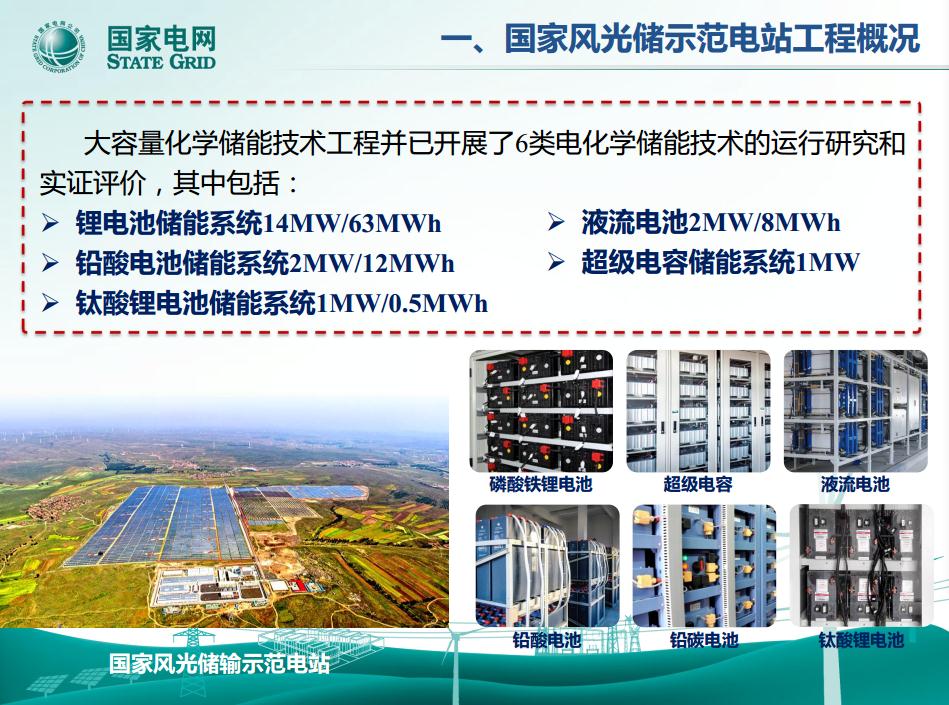

下面給大家重點介紹一下風光儲示范電站的儲備系統，目前這個工程已經開展了6類電化學儲能技術的運行研究以及實證評價，其中包括鋰電池儲能系統是14兆瓦，63兆瓦時，這個是涵蓋了4個鋰電池廠家。液流電池是2兆瓦、8兆瓦時，鉛酸電池儲能系統是2兆瓦時、2兆瓦時，這個也是涵蓋了兩個廠家。超級電容儲能系統是1兆瓦，鈦酸鋰電池儲能系統是1兆瓦，0.5兆瓦時。

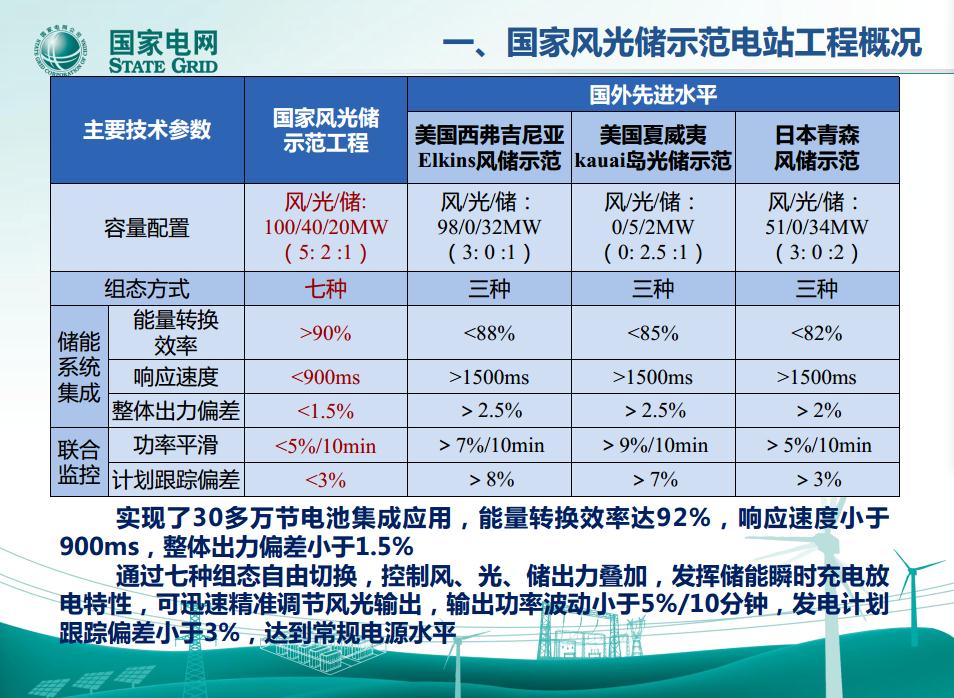

我們作為一個省級電科院，我們對風光儲進行了定期的測試，這是列出的是我們對風光儲示范電站儲能系統某次測試的結果，它實現了30多萬節電池的集成應用，能量轉換效率達到了92%，響應速度小于900毫秒，整體出力偏差小于1.5%，而且它設計的組態方式就是風、光、儲的出力疊加的方式達到了7種，發揮了儲能系統損失充放電的特性，可以迅速的調節風光的出力波動，輸出功率波動小于5%/10分鐘，發電計劃的跟蹤偏差小于3%，基本達到了常規電源的水平，我們也在這邊列舉了一些國外的先進水平，相比之下風光儲示范電站儲能性能還是比較優秀的。

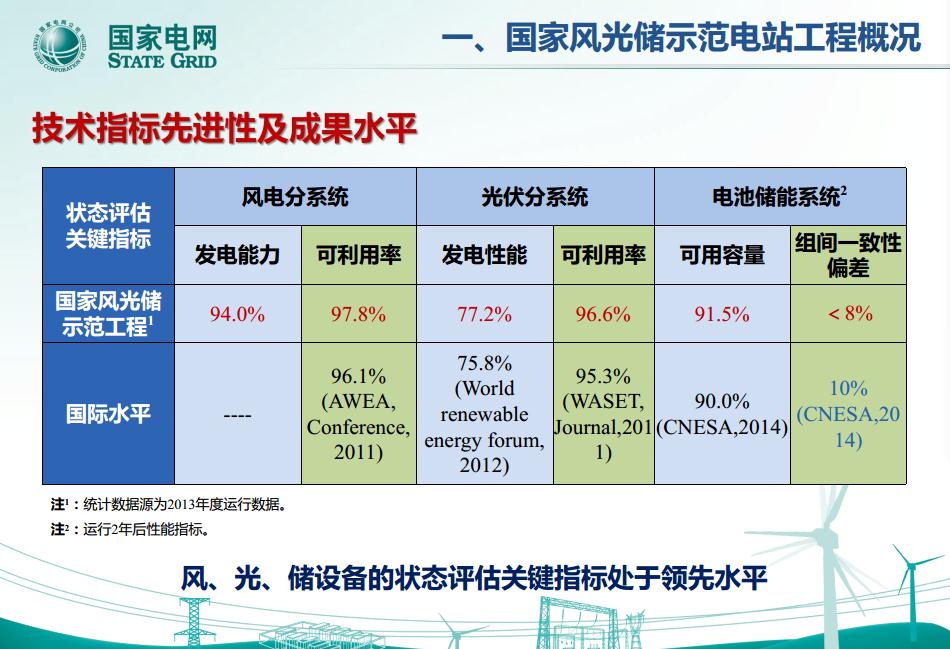

針對狀態評估的指標我們也做了一些評價，這是風光儲的風電分系統，光伏分系統和電池儲能系統的一些狀態評估指標，從儲能系統來看，可用容量達到91.5%，組間一致性偏差小于8%，也是處于領先的水平。
隨著梯次利用電池的發展，目前國網公司從2011年開始，就開始布局梯次利用電池相關的研究，這邊的表格里面列的是從2013年到2015年3個百千瓦級梯次利用電池儲能系統小的示范系統。隨著2016年國網公司有一個青島薛家島充換電站，它今年達到退役條件的電池有18兆瓦時，因此在這樣一個契機下，國網公司確定將薛家島退役的這批電池，應用于風光儲示范電站的二期建設，但是它是分批次建設，這一批次預計建設9兆瓦時。

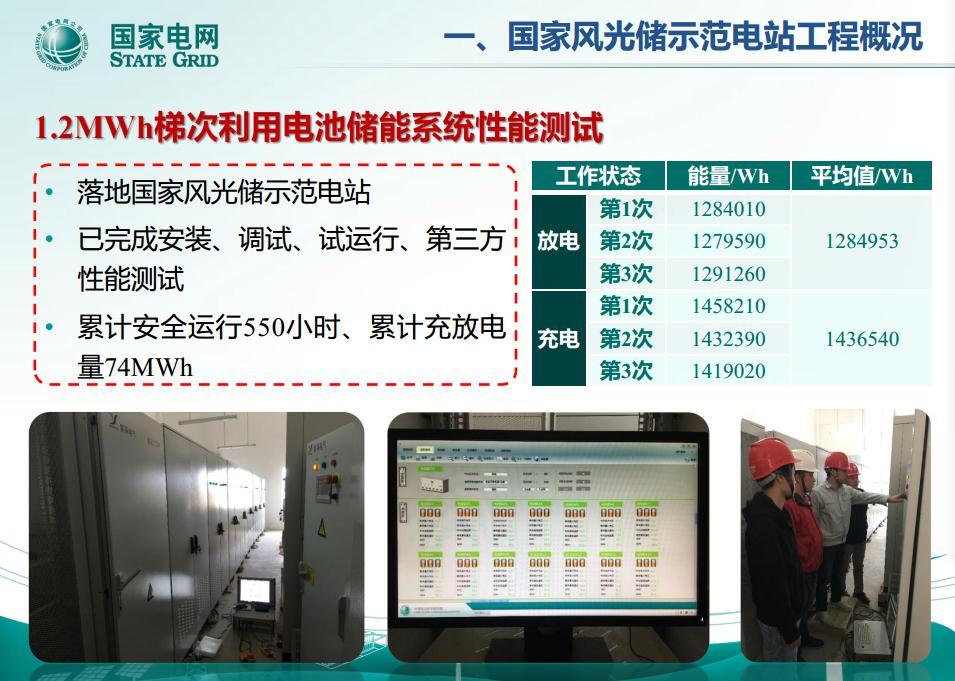

我們作為技術服務單位，為了先期探索梯次利用電池儲能系統的工程化技術路線，也是在今年建設了1.2兆瓦時的梯次利用電池儲能系統，作為一個先期探索的實驗系統，已經在風光儲示范電站投運，這是現場的照片，我們對它進行了一些跟蹤測試，表明它的性能是可以適用于電力儲能應用的。
以上是風光儲示范電站的工程概況。

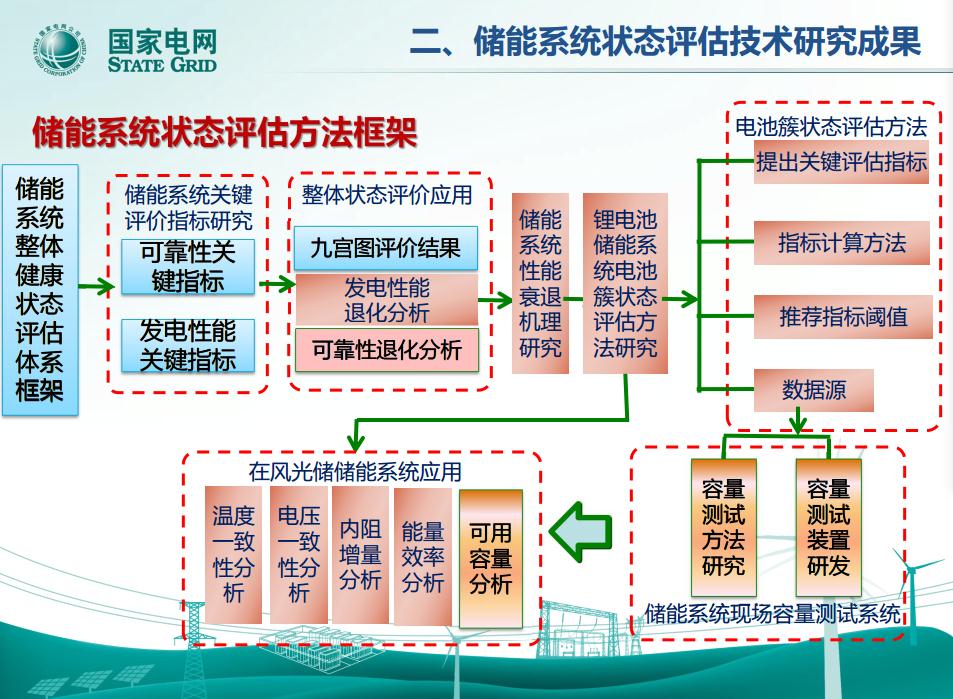

下面給大家分享一下儲能系統狀態評估技術的研究成果。這是一個狀態評估的方法框架，首先我們考慮的是對于整個儲能系統，從可靠性和發電性能的雙重緯度指標下，去評價它的整體性能，如果整體性能出現問題的時候，再采用逐層評級的方法，去評估各個電池簇的狀態評估。評估指標我們依據電池的類型不同，給它設計了不同的指標，這里列舉的是鋰電池儲能系統的一些評估指標。為了實現儲能系統的現場評估，我們也研發了現場檢測裝置。
在風光儲示范電站我們建立了基于可靠性核發電性能雙重指標緯度的設備狀態評估體系，在儲能系統方面，使用可電量指標表征發電能力，使用設備故障頻次指標表征可靠性。當這兩個指標出現問題的時候，我們會接著往下面去評估。
針對不同的電池類型，我們設計出了不同的狀態評估體系，研制了移動式儲能系統檢測和缺陷診斷系統，使用我們這一整套的方法，可以使儲能單元的可用容量大幅提高，最主要的是它可以大大的節省維護的時間和人力成本。
這個圖是我們設備的照片，我們研發的這個設備特別的適合風光儲示范電站多類型、多廠家的應用場合，兼容多種通訊協議，并且能夠自定義充放電的流程，結果也可以溯源，是很適合在電站里進行性能評估和檢測的，這個是我們早期研制的設備，目前我們已經針對梯次利用電池儲能系統，開發了第二代的現場診斷裝置。
這是我們在風光儲示范電站的狀態評估應用案例，對風光儲電站C001單元的某一臺變流器進行現場測試之后，發現它可用容量為標稱容量的65%，從狀態評估指標上來看，電壓一致性比較差。針對現場檢測的需求，我們也不是單純的去給它做充放查找它的異常單體，而是為了節省時間設計了一組實驗工況，能夠在短時間內獲取電池的剩余容量、能量，一致性參數、功率性能、還有內阻性能等等，所有這些狀態評估指標和維護用的參數。通過我們對一組實驗之后，就可以定位系統里面所有的異常單體，讓維護人員對異常單體進行補件或者更換備品之后，可用容量提升至標稱容量的92%，而且電壓一致性明顯好轉。
上面是我們針對常規鋰電池的評估，針對梯次利用電池，我們是基于我們在實驗室里面對梯次利用電池長期的研究，去讓它循環，去看它每一個狀態評估參數的變化程度。去挑選了我們這一批次的梯次利用電池狀態評估的敏感參數，設計到我們現場診斷裝置里面，并且針對梯次利用電池儲能電站要進行電池之間橫向?qū)Ρ鹊男枨?，以及這次實驗和上次實驗歷史值縱向?qū)Ρ鹊男枨?，我們把這個設備里面新增了數據分析的功能，可以指導梯次利用電站的維護和檢修。
我們這套狀態評估體系，不僅包含儲能系統，而且風電廠、光伏電站的狀態評估和發電性能的提升以及缺陷的診斷，都有一個很好的應用，從2012年開始研究，2013年已經把軟件輔助決策系統部署在風光儲示范電站，到目前為止這里列舉了一些我們完成的業績，也是大大提升了風光儲示范電站的發電性能。
下面說一下我們主要的業務方向，涉網性能的檢測。作為電科院我們常規開展的儲能系統的相關實驗，一個是整體性能的實驗，包括儲能電站及的效率或者是處理性能，以及出力相關的相關測試，另外是并網性能測試，包括功率類的，保護能力，電能質量，連續運行能力等等，另外是業主比較關心的電池系統的狀態評估指標，包括充放電能量，能量效率，還有一致性，SOC估算準確度等等這些性能。
目前我們所已經取得認證的參數，在并網檢測方面，時間類的有充放電響應時間，充放電調節時間，充放電轉換時間，功率類的有功的控制，無功的控制，有功無功組合、過載等等這些功率類的測試，還有效率實驗，電能質量，充放電能量的測試，還有能量效率這八項參數現在已經獲得了認可。
這里列舉的是我們一些檢測的業績，從2014年開始，我們對國內的大約20家的先進儲能示范系統做了獨立的第三方性能驗收和評價，給他們出具了比較權威的報告。另外我們也長期跟蹤了風光儲示范電站的9臺磷酸鐵鋰電池、2臺新型鉛酸電池，1臺鈦酸鋰電池、4臺液流電池的電池系統性能驗收及儲能單元并網驗收，這些都是我們的檢測業績。
除了涉網性能以外，我們還擁有風光儲聯合發電運行技術實驗室，與儲能相關的是包括檢測平臺，常規的電池實驗我們都可以做。電池級、模組級還有循環性能測試等等都是符合標準要求的。另外比較有特色的是，我們擁有基于RTLAB的儲能系統接入電網半實物仿真平臺，深入開展電力儲能在新能源電站、高壓輸電網、配電網等不同應用場景下的容量配置及運行控制技術。
這個是我們在實驗室里面，近期做的一個薛家島充換電站電池模組的實驗，右邊這個圖是我們把里面比較優秀的單體和比較差的單體拿出來，比較它各個性能是如何變化的。
下面給大家介紹一下我們冀北電科院新能源所的業務。從專業的重點研究方向來說，我們是分為三個組，一個是并網組，風電組還有儲能及太陽能發電組。并網組也是電科院的主要業務，它主要研究的問題就是電力電子化，電力系統新型穩定問題分析語控制，大規模新能源運行特性評價、大規模新能源集群控制及調度，新能源接入柔性直流電網適應性、大規模新能源并網消納機市場政策等方面的研究。
風電組主要開展的是場站機組的并網控制及檢測，還有維護、精益化運行維護等業務。儲能和太陽能組也是光伏并網控制技術及檢測，還有光伏電站的故障診斷，還有并網驗收這些都可以做。儲能系統剛才給大家介紹了，我們的主要業務也就是去做它的運行控制，故障診斷，運維這方面的業務。
從能力及業務方面，我們在電網側主要是有五大專業能力：第一、大規模新能源集群鼓掌機理分析及仿真驗證；第二、新能源運行特性分析語并網性能評價；第三、新能源發電實測建模與半實物仿真；第四、大規模新能源集群優化調度控制；第五、新能源消納能力預測。
在發電側我們具備：第一、新能源設備/場站并網性能測試及性能提升；第二、新能源設備和電站性能測試、評估與性能提升；第三、第三方評估的能力；第四、電力儲能應用資訊及第三方檢測；第五、風光資源預測與評估服務；第六、提供新能源技術經濟分析咨詢。
我們與風光儲示范電站之間我們?yōu)樗麄兲峁┤轿坏募夹g(shù)服務，生產方面我們?nèi)粘５尿?yàn)收實驗、抽檢實驗，還有性能優化，這些都是我們?nèi)粘５纳a(chǎn)工作。
科技方面我們每年都會聯合申報一些大型的科技項目，去解決風光儲示范電站生產實踐中遇到的問題。
目前我們正在開展的重點業務，在這里列了七條，和我們儲能相關的主要是虛擬同步機技術研究與示范工程的支撐，也是和風光儲示范電站的虛擬同步機工程相互支撐的研究方向。第三個是大規模動力電池梯次利用技術深化研究及運行示范，這個也是為風光儲示范電站正在建設的9兆瓦時梯次利用電站做配套的研究。第三就是大型風電廠智能運維關鍵技術研究及示范，這個也是我們開展的重點方向。
以上是我們冀北電科院的介紹，以及我們的分享，非常感謝大家，如果有任何需要交流的，歡迎與我們聯系，謝謝。
（本文根據現場錄音整理，未經本人審核）
發言人簡介：
李娜，國網冀北電力有限公司電力科學研究院高級工程師，國家電網公司實驗室“風光儲聯合發電運行技術實驗室”儲能試驗區負責人，從事電力儲能與電網應用相關研究；自國家風光儲示范電站建成以來，長期跟蹤儲能系統運行情況。多次參與國內儲能工程第三方性能驗收。
