中國儲能網訊：鋰離子電池廣泛用于消費電子設備、動力電池系統和儲能系統，不僅如此，鋰離子電池更是動力電池系統和儲能系統的“心臟”部件，對電池系統和儲能系統的來說，鋰離子電池特質直接決定了系統的安全、壽命和可靠等關鍵參數。
而鋰離子電池使用過程中的產熱和溫升又是鋰離子電池十分重要的一個特質，它對鋰離子電池的安全、壽命、功率性、可靠性產生了十分重要的影響，因此，有必要從原理上對鋰離子電池的產熱特性和溫升特性進行研究，進而為電池設計和電池系統熱管理設計提供基礎。
本文首先從原理上對鋰離子電池使用過程中的產熱和溫升進行分析，然后利用數值方法對某款鋰離子電池不同倍率的產熱過程和溫升過程進行仿真分析。

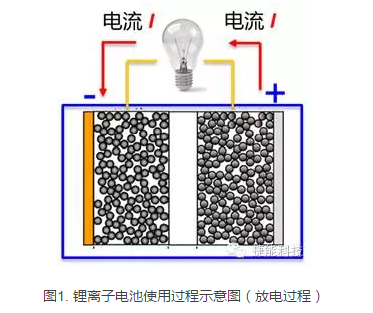

一、鋰離子電池使用過程中的產熱和溫升原理
1、產熱過程
鋰離子電池的產熱過程可以由式(1)來表述，其中為總產熱量，下面筆者將對式(1)右側的表達式進行逐一拆解，對產熱過程進行理論分析。
(a)不可逆熱
鋰離子電池使用過程，需要消耗一定的能量用于驅動電化學反應，這部分能量最終會變成電池的產熱，這部分熱稱為不可逆熱。不可逆熱由鋰離子電池的電流和過電勢決定，如式(2)所示。
(b)可逆熱
鋰離子電池的電化學反應伴隨著鋰離子在活性顆粒中脫嵌，這種脫嵌伴隨著活性顆粒晶粒結構的改變，這種晶粒結構的改變自然會出現放熱和吸熱現象，這部分熱量稱為可逆熱，如式(3)所示。
(c)電子傳輸熱
自由電子在導電體中定向運動形成電流并傳遞電能，同時也會產熱一定的熱量，這部分熱量稱為電子傳輸熱，其表達如式(4)所示。
(d)離子傳輸熱
鋰離子在電解液中擴散、遷移和對流時會傳遞電能，同時也會產熱一定的熱量，這部分熱量稱為離子傳輸熱，其表達如式(5)所示。
(e)接觸熱阻產熱
鋰離子電池內部存在著很多的接觸，電流流過這些接觸時會產生一部分的熱量，其表達如式(6)所示。相對于其它產熱來說，接觸熱阻產熱比較小，一般可以忽略不計。
2、溫升過程
鋰離子電池使用過程中產生的熱量，為鋰離子電池的溫升提供了熱源，式(7)描述了鋰離子電池的溫升過程。T為電池的溫度，q為熱源，
為電池內部的導熱過程。
二、產熱和溫升的數值模擬
清楚了鋰離子電池的產熱過程和溫升過程之后，需要對產熱量和溫升值進行計算。對產熱量進行計算和分解，不僅可以從電池設計階段進行熱管理，還可以基于總的產熱量進行系統級的熱管理設計。

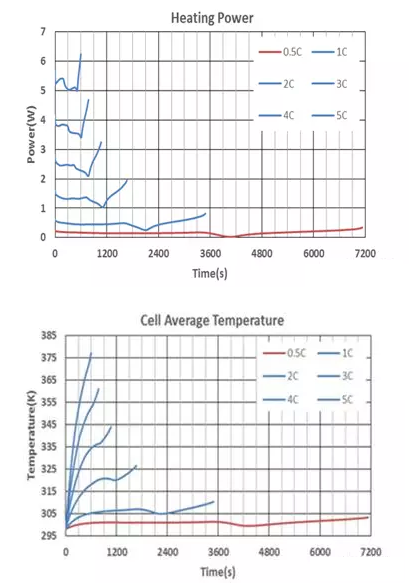

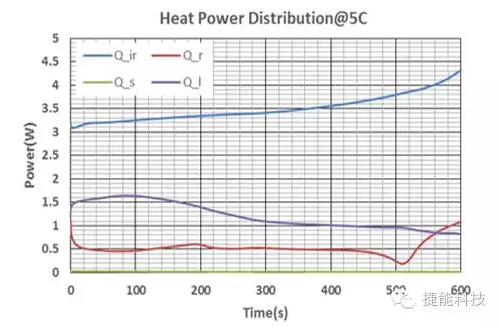

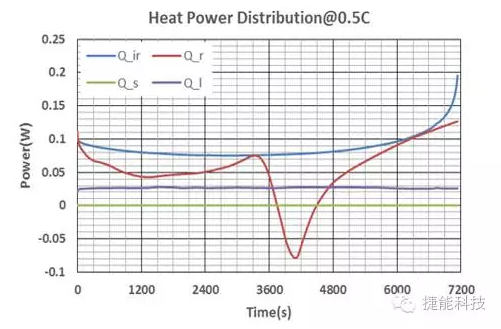

圖2和圖3是利用數值模擬方法計算出來的電池產熱和溫度，圖2是某款電池不同倍率的產熱量和溫度數據，圖3為不同產熱過程的產熱量分解，從圖中可以看出，當放電倍率較小時，不可逆熱較大但并不占主導，當倍率較大時，不可逆熱占主導。此外，電池放電后期的產熱主要是由不可逆熱貢獻的。
圖2 不同倍率的產熱量和溫度(數值模擬)
圖3 不同產熱過程的產熱量分解(數值模擬)
