1. 釩液流電池簡介

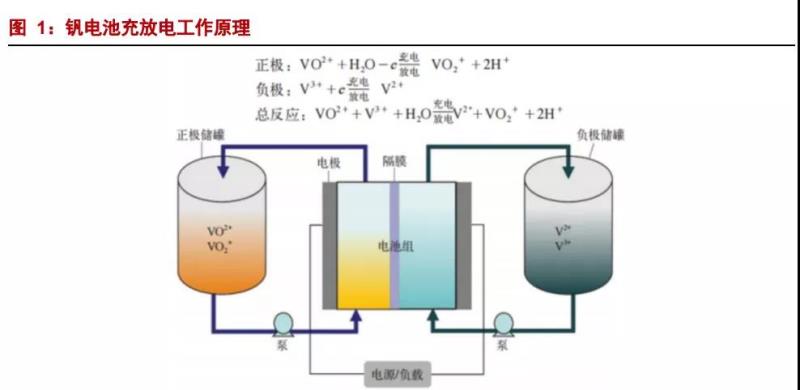

全釩液流電池，壽命長、規模大、安全可靠。釩電池全稱為全釩氧化還原液流電池(Vanadium Redox Battery，VRB)，為液流電池的一種，是一種基于金屬釩元素的氧化還原的電池系統，其電解液是不同價態的釩離子的硫酸電解液。根據電化學反應中活性物質的不同，液流電池可分為釩液流電池、鋅基液流電池、鐵鉻液流電池等。其中全釩液流電池，壽命長、規模大、安全可靠的優勢尤為突出，成為規模儲能的首選技術，在調峰電源系統、大規模風光電系統儲能、應急電源系統等領域具有廣闊的應用前景。
2. 釩電池發展歷程
我國釩電池相關技術儲備充足，工業應用前景廣闊。
釩電池相關研究源于 1984 年UNSW 對 2/3 價與 4/5 價釩離子電對在氧化還原電池中的應用，并于 1988 年開始進入工業研發階段。1995 年，中國工程物理研究院電子工程研究所從率先在國內開始釩電池的研制。先后研制成功了 500W、1000W 的釩電池樣機，成功開發了 4 價釩溶液制備、導電塑料成型及批量生產、電池組裝配和調試等技術。
2002 年，釩鋼龍頭企業攀枝花鋼鐵公司以深化資源利用為目的，與中南大學合作介入了釩電池的研發。國家政策推動，我國釩電池逐步進入商業化初期。2001 年，VRB Power Systems 公司開始在南非、日本、美國等國家建立 VRB 系統電站，開始進行商業化運營。2002 年，VRB Power Systems 開始大范圍內推廣全釩液流電池儲能系統，承接一系列工程項目。
2009 年，中國普能實現對全球最大釩電池公司 VRB Power Systems 公司的資產收購，包括其擁有或控制的所有專利、商標、技術秘密、設備材料等。此外，VRB Power Systems公司的核心技術團隊加入合并后的公司。
3. 我國釩電池儲能業務已初步商用

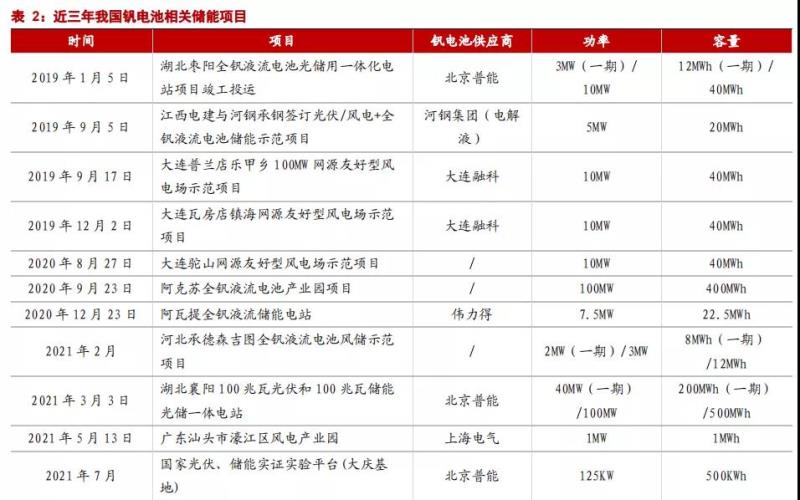

3.1. 釩電池應用項目規劃
近年來，我國儲能裝機量迅速增長，釩電池相關儲能項目也取得大量進展。以釩電池為代表的液流電池，2019 年裝機規模為 20MW，2020 年裝機規模達 100MW，釩電池裝機量增長迅速。目前我國釩電池滲透率 1%左右，未來發展前景廣闊。
我國釩液流電池已實現在智能電網、通信基站、偏遠地區供電、可再生能源及削峰填谷等項目中的應用。以北京普能為例，目前其釩液流電池儲能應用涵蓋千瓦級至兆瓦級系統。其中千瓦級系統主要由電池模塊/20kWh 儲能系統/40kWh 儲能系統構成，主要應用于實驗室能源存儲、通信基站供電等。兆瓦級系統主要由多個 250kW 標準模塊組成，并涵蓋電堆結構、儲液罐以及電子設備、控制裝置、空調系統等，目前主要應用于電網儲能、削峰填谷等項目。
3.2. 釩電池儲能應用場景
根據不同儲能應用場景，釩液流電池系統主要分為集裝箱型及建筑物型。小規模的液流電池系統基本上是集裝箱化，大規模的能源基地的液流電池系統基本為建筑物化。
此外，德國已出現家用小型釩電池儲能產品，我國家用釩電池產品市場有待突破。德 國 Voltstorage 公司已推出 1.5 kW/ 6.2 kWh 家用釩液流電池產品，配合家用光伏系統即可實現能源自給。目前推出的產品尺寸為 580×580×1406 mm，并且可通過多個產品串聯提高儲能系統功率與容量。
3.3. 模塊化釩電池堆設計
釩液流電池儲能系統的一個顯著優勢是它的模塊性，即系統的功率組件與容量組件可以獨立設計。如兆瓦級系統設計由可多個 250kW 標準模塊組成，VRB-ESS 系統的額定功率由電堆的數量決定而儲電容量則由電解液的體積決定。如果一套系統需要較高的額定功率或者額外的儲電容量，那么簡單地增加電堆數量或者添加電解液就可以解決了。
4. 政策推動釩電池高速發展
根據發改委、能源局《關于加快推動新型儲能發展的指導意見》提出的主要目標：到2025 年，實現新型儲能從商業化初期向規?；l(fā)展轉變。標準體系基本完善，產業體系日趨完備，市場環境和商業模式基本成熟，裝機規模達 30GW 以上。新型儲能在推動能源領域碳達峰碳中和過程中發揮顯著作用。
到2030 年，實現新型儲能全面市場化發展。新型儲能核心技術裝備自主可控，技術創新和產業水平穩居全球前列，標準體系、市場機制、商業模式成熟健全，與電力系統各環節深度融合發展，裝機規?；緷M足新型電力系統相應需求。新型儲能成為能源領域碳達峰碳中和的關鍵支撐之一。

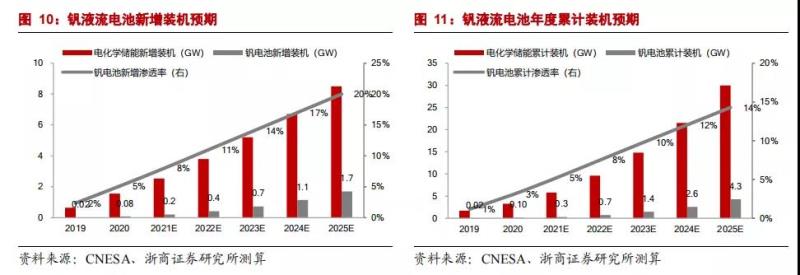

以 2025 年電化學儲能累計 30GW 計算，預計 2025 年釩電池新增裝機達 1.7GW，新增滲透率達 20%；至 2025 年釩電池累計裝機 4.3GW，累計滲透率達 14%。隨著釩電池商業化推廣政策的提出，預計釩電池滲透率在未來幾年內將逐步提升，并在 2025 年達到新增裝機 20%滲透率，以實現國家 2025 年新型儲能技術裝機規模 30GW 的要求。釩電池累計裝機 5 年 CAGR 達 112%，釩電池市場前景廣闊。
