電解液是儲能電池不可或缺的重要組成部分，而調(diào)控電解液濃度是實現(xiàn)其功能化設(shè)計的有效策略之一。近年來，高鹽濃度電解液因其特殊的體相與界面特性被廣泛用于金屬鋰電池、水系電池等（本課題組曾于2013年首次提出“Solvent-in-Salt”電解液用于金屬鋰電池，Nature Communications2013, 4, 1481，引用1224次）。但與此相反，降低鹽濃度可能會帶來濃差極化，所以目前實際鋰電池應(yīng)用大多集中于標(biāo)準(zhǔn)的1 M濃度，從而使得低鹽濃度電解液一直沒有得到系統(tǒng)的研究。鈉離子的Stokes半徑和脫溶劑化能均比鋰離子的要低，因此理論上采用較低的鈉鹽濃度也可實現(xiàn)足夠的動力學(xué)性能，從而使得超低鹽濃度電解液應(yīng)用于鈉離子電池成為可能?？紤]到鹽的成本通常是溶劑的十倍以上，減少鈉鹽使用可以有效降低鈉離子電池的成本，從而有利于鈉離子電池在儲能領(lǐng)域的大規(guī)模應(yīng)用。
近日，中國科學(xué)院物理研究所/北京凝聚態(tài)物理國家研究中心清潔能源重點實驗室E01組博士生李鈺琦和楊佯在胡勇勝研究員、陸雅翔副研究員的指導(dǎo)下，將六氟磷酸鈉（NaPF6）溶解于碳酸乙烯酯（EC）和碳酸丙烯酯（PC），首次設(shè)計了一種可應(yīng)用至鈉離子全電池的低鹽濃度電解液（0.3 M濃度）。得益于電解液的低粘度、低氫氟酸腐蝕以及形成的富含有機成分的固體電解質(zhì)中間相等（對比1 M濃度），電池工作溫度窗口得到明顯的拓寬（-30至55°C）。中科海鈉科技有限責(zé)任公司研發(fā)團隊進一步研制了基于低鹽濃度電解液的Ah級電芯，3000周后容量保持率80%以上。低鹽濃度電解液概念的提出為可充式電池在極端條件下穩(wěn)定運行提供了新思路，未來低鹽濃度電解液概念有望擴展到其他的電解質(zhì)體系及其他低成本儲能電池。
該研究結(jié)果近日以“Ultralow-Concentration Electrolyte for Na-Ion Batteries”為題發(fā)表在國際能源領(lǐng)域頂級期刊《美國化學(xué)會能源快報》（ACS Energy Letters）上。
相關(guān)工作得到了國家杰出青年科學(xué)基金(51725206)、中國科學(xué)院A類戰(zhàn)略性先導(dǎo)科技專項（XDA21070500）和長三角物理研究中心的支持。

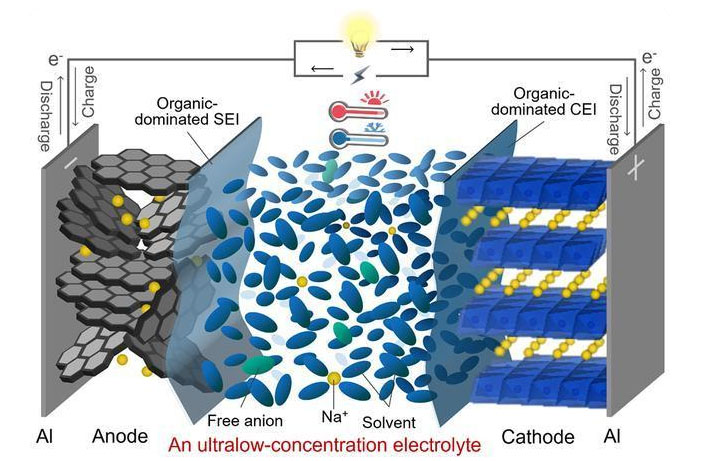

圖1：低鹽濃度電解液基鈉離子全電池示意圖

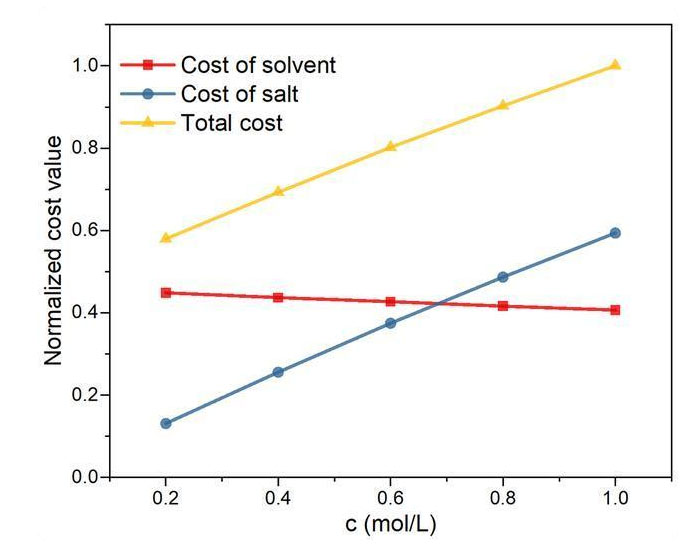

圖2：預(yù)估的不同鹽濃度下電解液成本（假設(shè)鹽是溶劑價格的11倍，按最高值歸一化）

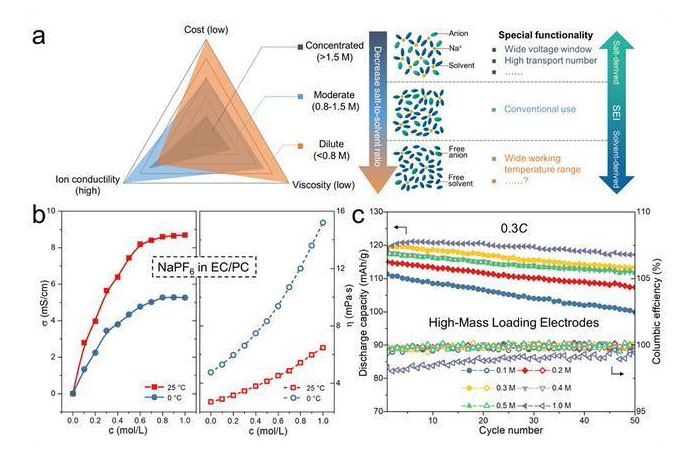

圖3：（a）不同濃度電解液特性變化、分子/離子之間的相互作用以及界面膜成分的相關(guān)變化。（b）NaPF6 in EC/PC電解質(zhì)在25°C和0°C下離子電導(dǎo)率和粘度的濃度相關(guān)性。（c）在25°C以0.3C（30 mA g-1）的電流密度使用不同濃度的電解液的循環(huán)穩(wěn)定性。

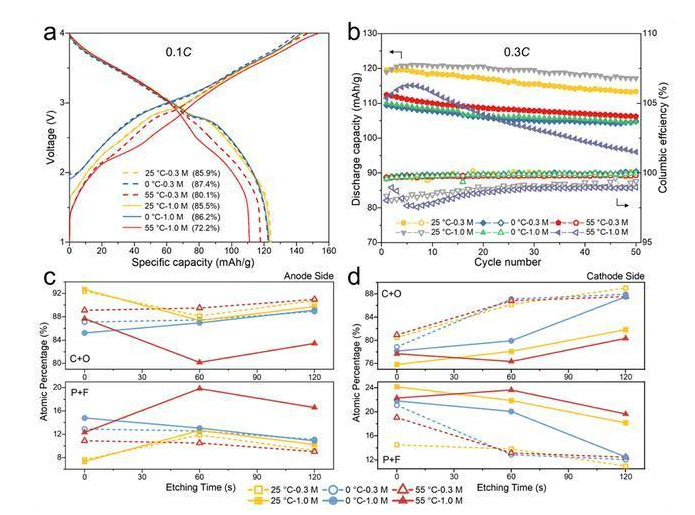

圖4：（a和b）使用0.3 M和1 M電解液在0°C，25°C和55°C下電池的電化學(xué)性能。（a）0.1 C首周充放電曲線。相關(guān)的首周庫侖效率在括號中注明。（b）0.3C的循環(huán)穩(wěn)定性。（c和d）帶有Ar+蝕刻的XPS測試分析電池以0.1C倍率循環(huán)一圈后電極表面鈍化化學(xué)。在（c）負極界面膜和（d）正極界面膜上檢測到的C（C 1s）+ O（O 1s）和P（P 2p）+ F（F 1s）元素的原子比。

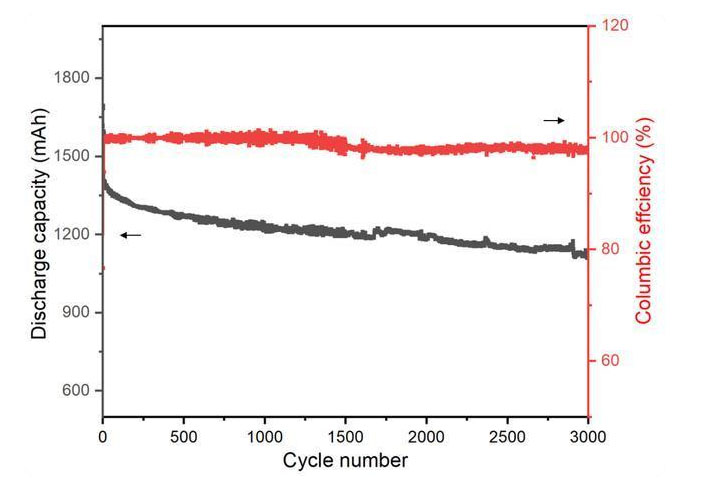

圖5：低鹽濃度電解液在鈉離子電池Ah級電芯中放大驗證
