非洲國家的電力系統整體較為薄弱，電力可及率低，但近年來發展十分迅速。北非五國已實現同步互聯，并與歐洲西部同步聯網，南部非洲各國也基本實現互聯。除南非最高電壓等級為765kV外，其余各國骨干電網電壓等級普遍以220、400kV為主。非洲已經成立五大區域電力池，包括北部非洲電力池（COMELEC），東部非洲電力池（EAPP）、西部非洲電力池（WAPP）、中部非洲電力池（CAPP）和南部非洲電力池（SAPP）。目前跨國聯網總體較為薄弱，電壓等級低，跨國電力交易集中在各電力池內部且交易規模很小，但近年來發展速度一再提高。本文對非洲電網進行簡介，分析非洲的經濟能源概況、電力供需情況和電網發展水平。
非洲電網初探
執筆人：張玥、張巖、靳曉凌、韓新陽
國網能源院電網發展綜合研究所
一、經濟能源概況
2019年，非洲經濟總量接近2.6萬億美元，增速為2.5%。尼日利亞、南非和埃及GDP總量排在非洲前三。2015-2019年非洲GDP及其增長率如圖1所示。

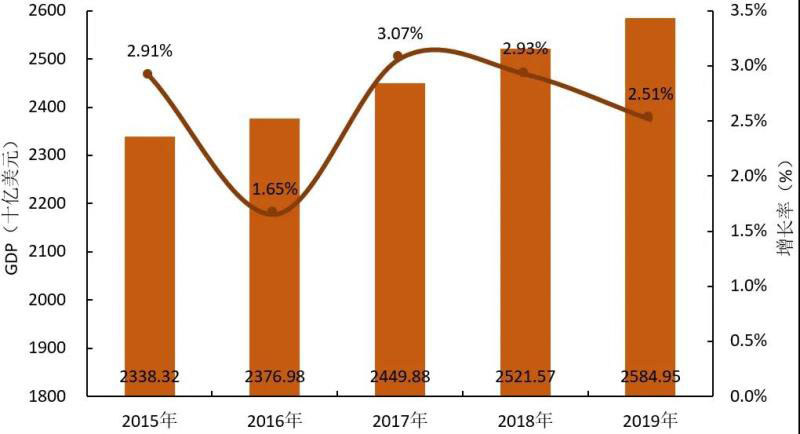

圖1 2015-2019年非洲GDP及其增長率
（以2010年不變價美元計）
數據來源：World Bank。
經濟持續增長推動非洲地區能源消費總量繼續提高，同期能源強度持續下降。2019年，非洲能源消費總量為829.4Mtoe，增速為1.85%，能源強度下降至0.1255kgoe/美元（2015年價），增速為-1.19%。2015-2019年非洲地區能源消費總量、強度情況如圖2所示。

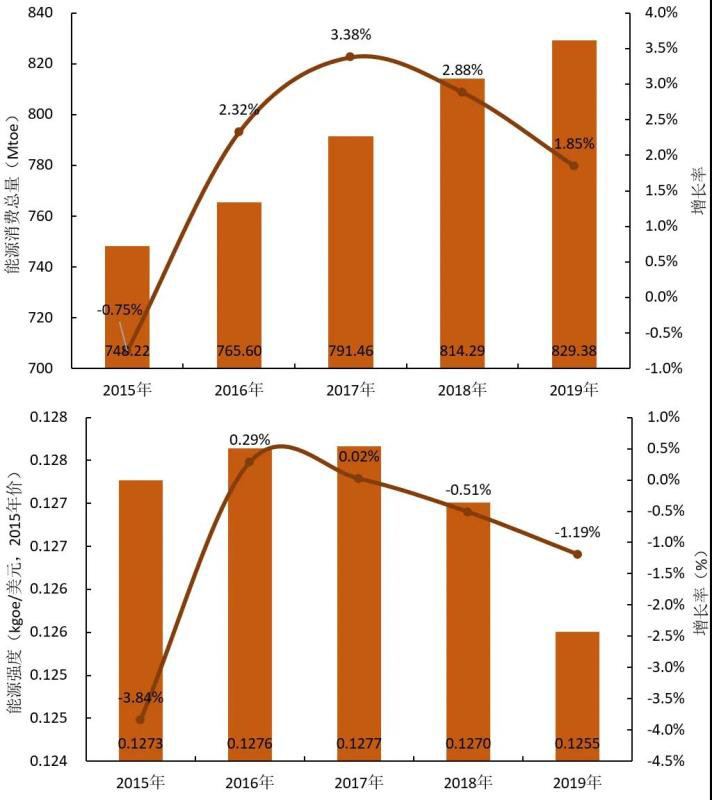

圖2 2015-2019年非洲地區能源消費總量、強度情況
數據來源：Enerdata Energy Statistical Yearbook 2020
二、電力供需情況
非洲電源裝機容量較少，增長空間很大。2019年，非洲電源總裝機約1.7億kW，同比增長3%。其中水電裝機占比17.2%，火電裝機占比78.7%，風、光、生物質、地?zé)岬确撬稍偕茉囱b機占比約3%，核電裝機占比約1.1%。2015-2019年非洲地區電源結構如圖3所示。

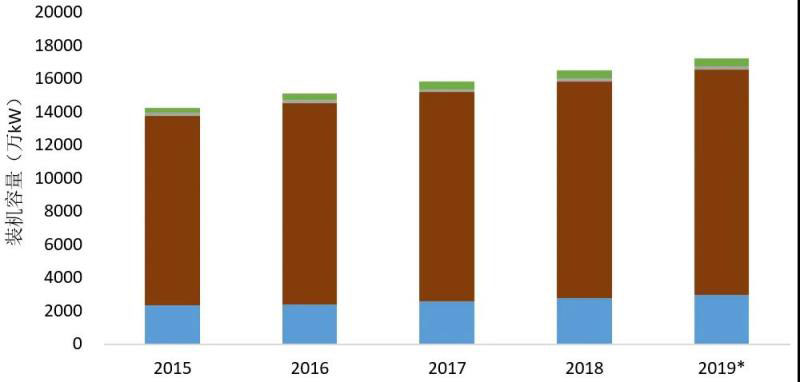

圖3 2015-2019年非洲地區電源結構
注:2019年為預測數據
非洲發電量保持穩步增長，南部和北部占比較大。2019年，非洲發電量為8753.9億kW?h，同比增長2.5%。化石能源和水電占比較大，分別占80.1%和15.1%，風電、光伏、地?zé)帷⑸镔|(zhì)能等非水可再生能源占比3.1%；新增發電量中同樣以化石能源和水電為主，其中生物質能、水電增速最快，分別為4.4%和3.6%。北部和南部非洲發電量占比分別為43.6%和37.0%，中部非洲占比僅為4.5%。2015-2019年非洲地區不同類型裝機發電量如圖4所示。

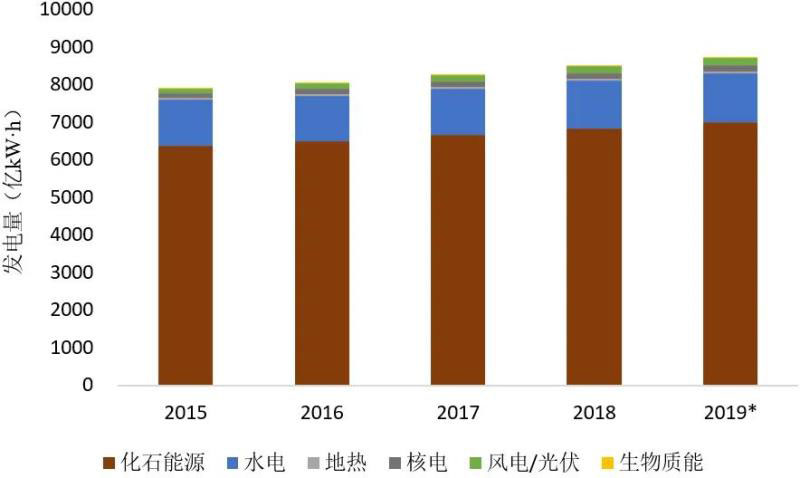

圖4 2015-2019年非洲地區不同類型裝機發電量
注:2019年為預測數據
非洲用電量繼續保持平穩增長。2019年，非洲用電量為7069億kW?h，同比增長3.6%，較上年降低1.7個百分點，北部非洲增長最快，同比增長4.4%。用電量集中于北部和南部非洲，占比分別為44.2%和37.0%，西部、東部和中非非洲用電量占比分別9.0%、6.0%和3.9%。2015-2019年非洲各地區用電量如圖5所示。

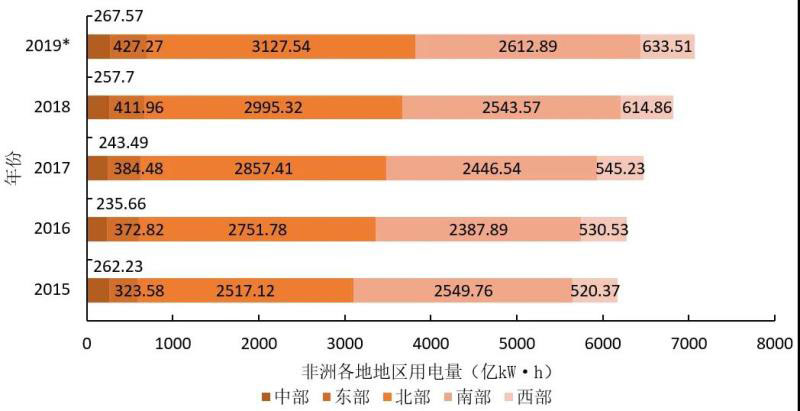

圖5 2015-2019年非洲各地區用電量
注:2019年為預測數據
南非和埃及是非洲的主要用電中心。2019年，南非用電量為2043.8億kW?h，占非洲總量的28.9%；埃及用電量為1822.6億kW?h，占非洲總量的25.8%。其他用電量較多的國家包括阿爾及利亞，摩洛哥和尼日利亞，用電量分別為602.3億、369.1億和272.1億kW?h。
三、電網發展水平
非洲已經成立五大區域電力池，包括北部非洲電力池（COMELEC），東部非洲電力池（EAPP）、西部非洲電力池（WAPP）、中部非洲電力池（CAPP）和南部非洲電力池（SAPP），如圖6所示。

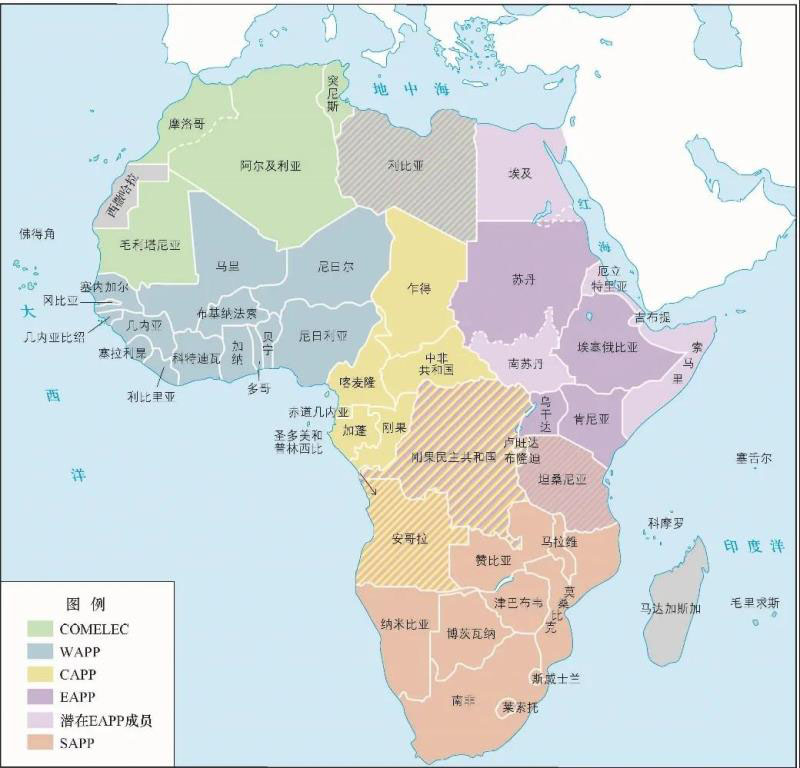

圖6 非洲電力池分布圖
北部非洲電力池（COMELEC）：北部非洲五國電網已通過400/500kV交流實現互聯，并與歐洲和西亞聯網。摩洛哥與阿爾及利亞通過2回400kV和2回225kV線路互聯；阿爾及利亞與突尼斯通過2回90kV、1回400kV和1回150kV線路互聯；突尼斯與利比亞通過3回225kV線路互聯；利比亞與埃及通過1回225kV線路互聯；埃及與蘇丹通過1回220kV線路互聯；埃及與約旦通過1回400kV線路互聯?？缰蘼?lián)網方面，摩洛哥與西班牙通過2回400kV交流互聯，埃及與約旦通過一回400kV交流互聯。
東部非洲電力池（EAPP）：東部非洲電網主網架主要采用400/220kV電壓等級，區內形成北、東、西三個同步電網。北部為蘇丹吉布提～埃塞俄比亞電網，東部為烏干達～肯尼亞～坦桑尼亞電網，西部為盧旺達～布隆迪～剛果（金）電網。
西部非洲電力池（WAPP）：西部非洲電網互聯較弱。塞內加爾、馬里、布基納法索、科特迪瓦、加納和北部非洲國家毛里塔尼亞通過1回225kV線路相聯；加納、多哥和貝寧通過1回161kV線路相聯；尼日爾和尼日利亞通過1回132kV線路相聯；加納、多哥、貝寧和尼日利亞通過1回330kV線路相聯。
中部非洲電力池（CAPP）：中部非洲各國電網之間基本沒有互聯，剛果（金）與安哥拉、剛果（布）以及非洲南部國家贊比亞分別通過一條220kV線路聯接，剛果（金）東部有一小片配電網與東部非洲國家盧旺達和布隆迪相聯組成孤立運行的小區域電網。
南部非洲電力池（SAPP）：南部非洲電網發展非常不均衡，南非是整個地區最發達的國家，用電需求占比高達80%，其余國家電力基礎設施薄弱，電力普及率低。除安哥拉、馬拉維外，各國之間基本實現了132-400kV交流聯網。莫桑比克和南非間新建±533kV直流線路聯通；納米比亞和南非間、津巴布韋與博茨瓦納和南非間均通過500/400kV交流線路連接；以水電為主的北部地區和以火電為主的南部地區，通過132、220和400kV線路互聯。
