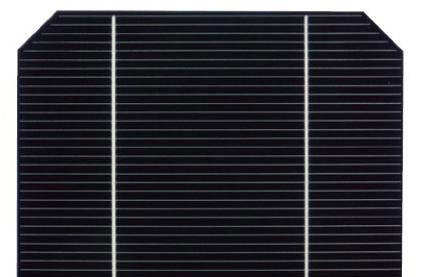

此次開發(fā)的“HIT太陽能電池”單元
達到24.7％轉(zhuǎn)換效率的是在單晶硅晶圓兩面形成非晶硅層的異質(zhì)結(jié)構(gòu)造的“HIT太陽能電池”（圖1）。非晶硅層可減少硅晶圓表面的結(jié)晶缺陷、抑制再結(jié)合損失，因此容易提高電壓。但受非晶硅層、透明導電膜和表面電極等的影響，有部分太陽光被遮擋，因此很難提高電流值。
圖1：降低損失，使單元轉(zhuǎn)換效率達到24.7％
松下通過降低光學損失和載流子再結(jié)合損失等，使單元轉(zhuǎn)換效率達到了24.7％（a）。與SunPower公司的單元相比，短路電流密度稍低（b）。
松下一直在設(shè)法提高太陽能電池單元的轉(zhuǎn)換效率，2011年使厚度只有98μm的HIT太陽能電池的單元轉(zhuǎn)換效率達到23.7％，2012年提高至23.9％。該公司此次通過提高電極的寬高比以及抑制透明導電膜的光吸收，將短路電流密度由2012年的38.9mA/cm2成功提高到了39.5mA/cm2。這為單元轉(zhuǎn)換效率一舉提高0.8個百分點做出了巨大貢獻。
SunPower采用的背接觸構(gòu)造由于表面沒有電極，因此容易提高電流值。2010年該公司開發(fā)的單元的短路電流密度為40.46mA/cm2。松下此次實現(xiàn)了與之接近的電流密度，并自信地表示，“這表明電流值還有改善的空間”。
松下雖然在研發(fā)水平的轉(zhuǎn)換效率方面超過了SunPower，但在量產(chǎn)品方面還遠遠落后于SunPower。目前松下量產(chǎn)單元的轉(zhuǎn)換效率為21.6％，而SunPower已經(jīng)在量產(chǎn)轉(zhuǎn)換效率達到24.2％的單元。
