中國儲能網訊：近日，國家知識產權局公布專利“永磁驅動高溫超導飛輪儲能系統的磁力開斷裝置”，申請人為中國科學院電工研究所。

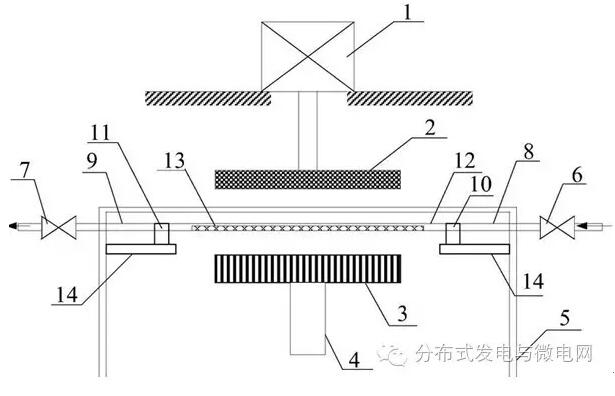

一種永磁驅動高溫超導飛輪儲能系統的磁力開斷裝置，其薄壁杜瓦(12)位于磁力耦合器從動盤(3)正上方、真空腔(5)內頂壁與從動盤(3)之間。
薄壁杜瓦(12)與磁力耦合器的主動盤(2)、從動盤(3)平行，同軸同圓心。薄壁杜瓦(12)與真空腔(5)內頂壁和磁力耦合器從動盤(3)之間預留有間隙。高溫超導薄膜(13)位于薄壁杜瓦(12)內，緊貼薄壁杜瓦(12)的內底面。
薄壁杜瓦(12)的兩端有低溫進液接口(10)和低溫出液接口(11)，分別與低溫進液管(8)和低溫出液管(9)連通，低溫進液管(8)和低溫出液管(9)的另一端伸出真空腔外，與進液控制閥(6)和出液控制閥(7)連接。
固定支架(14)位于真空腔內，支撐磁力開斷裝置。
