近日，國家知識產權局公布專利“一種水力壓縮空氣儲能系統”。該水力壓縮空氣儲能系統包括依次連接的水輪機組、變速器、空氣壓縮機組、儲氣庫、空氣透平機組和發電機。
水輪機組在無發電指令時驅動變速器，進而驅動空氣壓縮機組制取高壓空氣并存儲于儲氣庫中。需要發電時，水輪機組與變速器分離并進行水力發電。同時，儲氣庫釋放所儲高壓空氣進入空氣透平機組中膨脹做功，進而帶動發電機進行空氣膨脹發電。

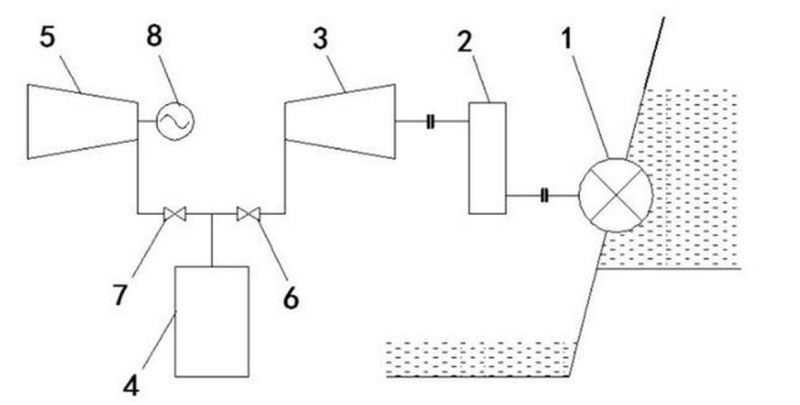

系統結構圖
水力壓縮空氣儲能系統能夠通過水力壓縮空氣儲能，將水電站棄水轉化為空氣勢能儲存起來。并在需要供電時，單獨進行空氣膨脹發電或輔助水力發電進行供電，有效提高了水電站蓄水力用率，降低了能源浪費。
