摘 要
氫能作為一種可顯著減少CO2排放的可持續能源日益受到重視，其應用不僅限于燃料電池 汽車領域，在建筑、工業等行業也有很好的應用潛力。天然氣行業勢必會受到一定的沖擊，同時也伴隨著新的發展機遇。本文從氫氣制取、輸送、應用3個環節簡要綜述了氫能 技術發展現狀，并提出了傳統燃氣公司在氫能背景下可開展的一些工作，為燃氣行業的持 續生存和健康發展提供參考。
1 引言
自上世紀以來，全球CO2排放逐年提高，溫室效應日漸加劇。圖1示出了一些典型國家和地區的CO2排放情況，顯然我國CO2排放量在近20年內迅速增長，2006年超過美國成為世界第一大排放國。尋求低碳類型能源，對緩解全球變暖、保障經濟發展，有著重要意義。
氫能來源廣泛、適應大規模儲存、便于運輸且用途廣泛。經過幾十年的研究，應用端的燃料電池技術（Fuel-cell，F(xiàn)C）有了突破性進展，制氫成本也大幅下降，如今氫能已被視作與化石燃料低碳利用、可再生能源規?；貌⑿械?種可持續能源途徑之一，在能源轉型中的價值日益凸顯。據預測：全球將從2030年始大規模利用氫能，2040年氫能可貢獻全球 20%的CO2減排量，2050年氫能需求將達到目前的10倍，占終端能源消費量的15%以上。

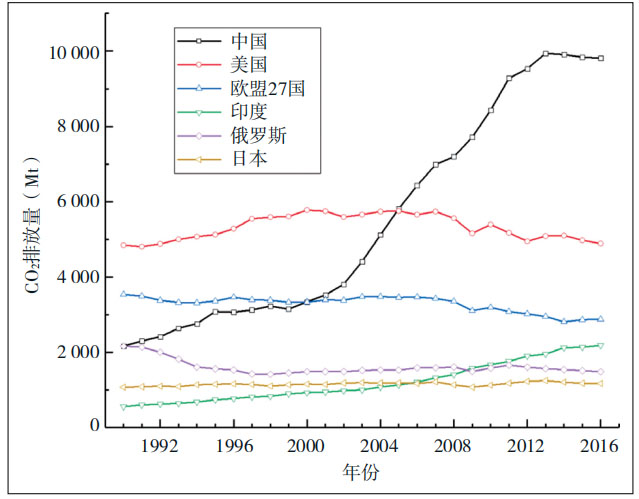

圖1 典型國家/地區的CO2排放量
全球主要發達國家均已對氫能開展研究，并將氫能產業納入國家發展戰略。美國在2002年頒布的《國家氫能路線圖》中，詳細闡述了氫的制備、儲運、轉換以及應用等技術，并陸續頒布了一系列政策，啟動了多個大型科研計劃，以實現化石能源經濟向氫能經濟的過渡。在歐洲，德國較早推廣應用氫能，2011年Greenpeace Energy等能源公司在德國建立了6MW風電-氫示范項目，之后相繼推出多個耗資巨大的氫能源計劃，以刺激氫能產業發展。日本也較早投入到氫能的發展和利用中，2014年發布的《氫能及燃料電池戰略路線圖》中明確了2025年、2030年和2040年三階段的發展目標，2017年發布的《氫能基本戰略》在供應和利用等方面提出了具體的發展目標，計劃2050年全面普及FC汽車。
近年，我國對氫能發展也給予了高度重視。2016年，國家能源局發布的《能源技術革命創新行動計劃（2016-2030年）》中部署了“氫能與FC技術創 新”任務，2019年兩會《政府工作報告》的修訂方案中指出“推動充電、加氫等設施建設”，2019年發布 的《中國氫能源及FC產業白皮書》提出2050年氫氣需求將達到6000萬t，加氫站將達到1萬座以上，F(xiàn)C汽車產量達到520萬輛。
與天然氣一樣，氫氣也是一種氣體能源，其發展勢必會對傳統燃氣行業造成一定的沖擊，同時也伴隨著新的發展機遇。氫能產業鏈包括制取、輸送、應用等環節，不同國家和地區因資源稟賦、產業積累、技術與裝備研發等方面的差異，每一環節都有不同的技術路線和設備技術在進行各種示范和探索。本文從上述3個環節對氫能發展現狀進行簡要綜述，并提出燃氣公司在此背景下可開展的工作，在“擁抱氫能”的策略下，試圖為燃氣行業的生存和發展提供思考。
2 制氫技術
氫氣可從水、化石燃料等含氫物質中制取，根據來源和制取技術可分為綠氫、藍氫和灰氫。綠氫由可再生電力或核電生產；藍氫由煤或天然氣等化石燃料制得，副產品CO2利用碳捕獲和封存（Carbon capture and storage，CCS）技術處理，從而實現碳中和；灰氫一般由焦爐煤氣、氯堿尾氣等工業副產氣制取，或由未采用CCS技術的化石燃料制氫工藝獲得。目前，世界范內工業用氫以灰氫為主，為實現深度脫碳，綠氫是發展的最終目標，但現今大規模部署綠氫的商業案例非常少，尚需相當長的時間來實現技術進步、成本下降。而藍氫作為灰氫到綠氫的過渡，可促進工業氫經濟的關鍵基礎設施和供應鏈建設，加速氫能產業的發展。
現階段全球氫氣生產幾乎全部來自化石能源，其 中48%來自天然氣重整，30%來自油部分氧化，18%來自煤氣化，僅4%來自電解水，而高溫蒸汽電解、人工光合作用、生物制氫等新興工藝均處于早期發展階段。各類制氫技術的基本參數見表1。成本上，目前天然氣重整方式最低，在美國大型天然氣重整制氫成本為0.05歐元/kWh（2歐元/kg H2）。電解制氫成本非常高，倫敦某加氫站氫氣成本為0.25歐元/kWh（10歐元/ kg H2）。

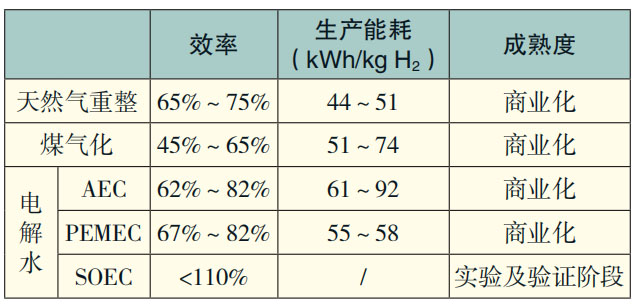

表1 制氫技術的基本參數
2.1 化石燃料制氫
利用化石燃料制氫有部分氧化和氣化兩種技術路徑，部分氧化是指燃料不完全燃燒而產生合成氣，可用燃料范圍廣，不需要外部熱量輸入，反應速度快，但氫氣產量低。氣化是煤在高溫高壓下部分燃燒生產 合成氣的過程，反應速度快，但固體燃料需要預處理。天然氣重整制氫包括轉化反應和變換反應，制得的氫氣純度高，工藝流程如圖2所示。首先對天然氣進行預處理，包括增壓、預熱和脫硫等環節；然后與蒸汽按一定比例混合，在轉化爐中先進入混合氣預熱盤管，預熱到550℃～600℃，再進入轉化管，在催化劑層中，進行轉化反應CＨ４+H２O→CO+3H２，ΔH=206.1kJ/mol，反應壓力約2.5MPa，溫度約850℃；余熱回收后，在變換反應器中進行變換反應CO+H２O→CO２+H２，ΔH=-41.2kJ/mol，反應壓力約 2.5MPa，溫度約350℃；變換反應出來的氣體經工藝 冷卻器冷卻后進入裝有多種吸附劑的PAS純化器中進 行氫氣提純，CO、CO２等被吸附；最后通過壓縮機加壓、充裝并儲存。轉化爐產生的廢氣進入蒸汽發生 器，生產轉化反應用蒸汽；廢氣再從蒸汽發生器進入空氣預熱器，預熱助燃空氣，用于維持轉化爐的燃燒 反應溫度；最后廢氣經引風機排至大氣。
某氣體公司采用該工藝的成套制氫設備性能如下：全年穩定生產情況下，用電150萬度，天然氣耗 量300萬ｍ3 ，制氫量480萬ｍ3 ，純度99.99%。
2.2 電解制氫
水電解產生氫氣和氧氣是一個電化學反應（式1），負極發生還原反應（式2），正極發生氧化反應（式3）。電解質可以是OH-、H３O+或Ｏ2-。
H２O（1）→H２（g）+0.5O２（g），ΔHr0=+285.8kJ/mol （1）
H２O+2e-→H２+O2-（2）
O2-→0.5Ｏ２+2e- （3）
堿性電解（AEC）以堿性溶液（KOH或NaOH）為電解質，是目前最成熟的電解技術，已投放市場數十年。AEC在常壓和有壓條件下均可運行，且運行范圍較寬，可在20%～100%設計能力下運行，也可過載到150%，這一運行范圍使得AEC對于與波動的、間歇式的電力供應相耦合的電轉氣（Power to Gas, P2G）系統十分有利。AEC使用的電解質具有高腐蝕性，維護成本很高，但較之其他電解制氫技術，AEC初投資較低，約1 000歐元/kW～1 200歐元/kW[18]。
首個商業化聚酯電解質膜電解槽（PEMEC）出現于1978年。PEMEC的主要優點包括冷態啟動較快、靈活性高、制得的氫氣純度高、與電力耦合較好，最低的負載率僅5%。由于PEMEC中膜的成本較高，且使用貴金屬催化劑，導致其成本較高，初投資約1860歐元/kW～2320歐元/kW。

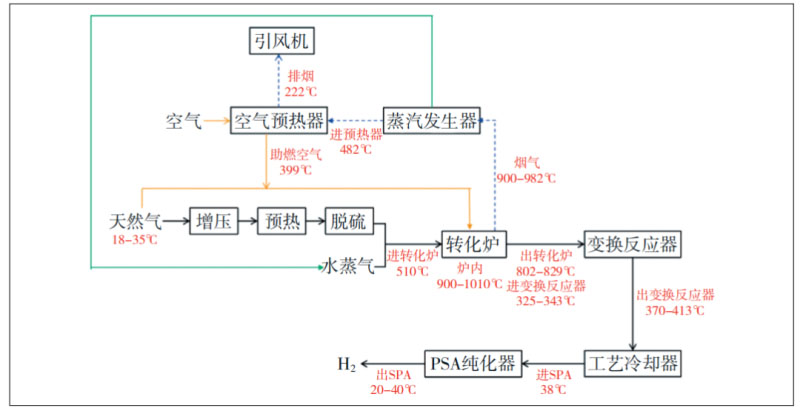

圖2 天然氣重整制氫工藝流程
固體氧化物電解（SOEC）是最新研發的電解技術，以涂覆8%Y2O3的ZrO2作電解質，在高溫下是強導電的，熱穩定性和化學穩定性均較好。高溫會降低平衡電池電壓，從而降低電力需求，是SOEC最重要的優勢。SOEC存在的最大問題是由于高溫運行所導致的材料快速老化、長期穩定性受限，并且電解槽的產物是氫氣和蒸汽的混合物，需要額外的處理工藝，此外SOEC對于波動的、間歇性的動力源不夠穩定。
3 氫氣輸送
氫氣輸送方式包括壓縮氫氣槽車、液化氫氣罐車、氫氣管網、天然氣管網摻氫等方式。
壓縮氫氣槽車基礎設施成本較低，且靈活性強，可停放在加氣站為車輛直接加氣，降低了現場儲存和壓縮的需求，在氫能推廣的最初階段十分有利，且在一段時期內會成為偏遠地區或低需求地區的最佳選擇。但壓縮氫氣槽車容量小，運輸距離短，隨著今后需求和運輸距離的增加，其經濟效益會有所下降。
液化氫氣罐車容量較大，在2 000kg～7 500kg之間，且輸送距離遠，適合國際運輸，目前液氫主要用于卡車和船舶等重型運輸。
管道輸送被認為是大規模氫氣運輸最有效的方法，在歐洲和北美，已有3 000km的高壓氫氣管道用于工業生產。但較高的管道建設成本和較低的初始利用率會阻礙其發展。將現有天然氣管道全部置換為氫氣可解決氫氣管道初投資問題，但管道腐蝕性和安全性尚有待驗證，目前只有英國考慮這一方案。
將氫氣直接注入天然氣管網中，可大幅降低運輸成本、促進氫能利用，摻混比例取決于相關管理要求和技術成熟度。由GasTerra、Stedin、Kiwa公司合作，在荷蘭建立的第一個天然氣管網摻氫試點項目Sustainable Ameland于2007年正式投入運營，最高摻混比例達到12%。由法國ADEME機構資助的GRHYD項目于2014年啟動，將可再生能源生產的富余電產生的氫氣摻混至天然氣管網中，供用戶使用，摻混比例最高達20%。英國、德國、意大利等國家都已開始天然氣摻混氫氣的示范工程建設，摻氫比5%～20%不等。若進行大規模天然氣管網摻氫，仍有許多問題有待解決。氫氣易導致金屬材料產生氫脆，當局部氫濃度達到飽和時，材料塑性下降，產生裂紋或斷裂；氫氣的滲透作用較強，易導致安全事故；燃氣組分變化時，燃燒設備易出現燃燒問題，導致設備故障或損壞；由于可再生能源的可變性，生產的氫氣量隨時間波動，若要保持固定的摻氫比例，還需解決可再生電力或氫氣的儲存問題，若允許摻氫比例變化，則需解決用戶側的能量計量和收費問題。
4 氫能應用
4.1 交通
傳統內燃機（internal combustion engines，ICEs）可改裝為純氫發動機，因價格較低，可比燃料電池汽車（fuel cell electricvehicles，F(xiàn)CEVs）更早投入市場。但與FCEVs相比，純氫發動機效率低，且在使用過程中會排放NOx，故不會長期使用。與FCEVs競爭的汽車類型有ICEs、電動汽車（battery electric vehiclesBEVs）和插電式混合動力車（plug-in hybri vehiclesPHEVs）。在排放方面，F(xiàn)ECVs和BEVs在用戶側可以實現零碳排放和零NOx排放，而ICEs無現；FECVs噪音小、振動輕，其用戶體驗優于ICEs；BEVs電池壽命受氣候、充電情況影響嚴重，而氫儲罐可快速裝卸，使用年限較長，不是限制汽車壽命的主要因素；FECVs的續航能力和充裝時間與傳統汽車接近，優于BEVs；目前與BEVs和ICEs相比，F(xiàn)CEVs初投資和運行費用均較高，但今后隨著產量提高，價格有望大幅降低。
許多國家已經將氫FC技術投入到交通行業中，并提出了系列計劃，促進氫能在交通領的發展。氫能在美國交通領域應用范圍較廣，截至2019年12月，美國加州已有超過7000輛FC汽車投入使用，計劃于2025年達到4.8萬臺；2002年，美國Vehicle Projects公司研制了世界上第一列氫FC火車；美國AnheuserBusch InBev公司訂購800臺FC卡車，于2020年投入使用。韓國、日本等國家在小型乘用車領域大力發展氫能，韓國制定的《氫能經濟活性化路線圖》中計劃到2022年，F(xiàn)C汽車增加至8.1萬輛，到2040年，F(xiàn)C汽車累計產量達到620萬輛；日本計劃到2030年FC汽車達到80萬輛。歐洲在交通領域的氫能應用以重型交通工具為主，目前有83輛FC巴士投入運行，2016年法國Alstom公司生產的FC火車投入使用，最高時速可達140km/h，目前在德國境內運行。
4.2 建筑供熱
氫能用于建筑供熱的方式包括氫氣鍋爐和FC熱電聯供（fuel cell-combined heat and power，F(xiàn)CCHP）系統等?，F(xiàn)有燃氣鍋爐只允許摻混少量氫氣，若使用純氫作為燃料，需對裝置結構進行大規模改造。FC-CHP系統噪音小、排放少、效率高，是唯一超過全電系統運行效率的CHP系統，并且由于其 電熱比很高，非常適用于熱負荷低的建筑。各類FCCHP性能參數見表2，其中，質子交換膜燃料電池 （proton exchange membrane fuel cells，PEMFCs）主要 用于民用供暖系統，磷酸燃料電池（phosphoric acid fuel cells，PAFCs）和熔融碳酸鹽燃料電池（molten carbonate fuel cells，MCFCs）主要用于大型商用供暖系統，固體氧化物燃料電池（solid oxide fuel cells，SOFCs）在民用和商用系統中均可使用。目前FCCHP價格較高，每kW發電量價格在1萬美元左右，但在過去10年內，價格已降低了一半左右，且使用壽命也有所增加，預計在2025年~2050年價格降至與其他 供熱系統相近水平。
FC-CHP系統主要應用于歐洲和日本等地。歐洲FC和氫能聯合組織于2012年～2017年主導開展了Enefield示范項目，耗資5200萬歐元，在11個國家資助推廣了1046套300W～500W的FC-CHP裝置。2017年，該組織又啟動了新一期的五年計劃——PACE項目，預算為9 000萬歐元，計劃在11個國家推廣2 800套裝置。

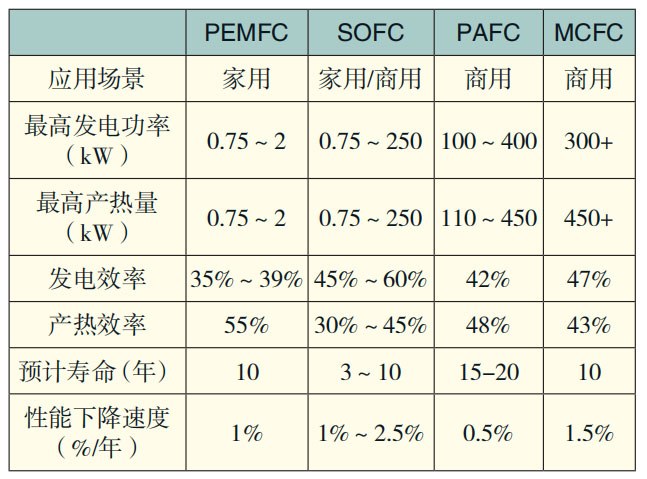

表2 FC-CHP性能參數表
4.3 工業
在一些高能耗工藝過程中，可用氫氣替代天然氣作為燃料，對氫氣純度要求并不高，但燃燒器和爐窯需要進行改造或更換，典型應用包括鋼鐵煉制等。
2019年11月，德國ThyssenKrupp公司在一個鋼廠 中，正式啟動了以氫氣代替煤粉作為高爐還原劑的試驗項目。瑞典SSAB公司、Vattenfall公司、LKAB集團于2016年聯合開展了HYBRIT項目，用氫氣代替?zhèn)鹘y(tǒng)工藝的煤和焦炭，在較低的溫度下對球團礦進行直接還原。目前該項目正處于中試階段，預計在2025 年～2035年進行示范運行，并于2035年實現商業化運行。2019年，德國Salzgitter公司與Tenova公司聯合 開展了SALCOS項目，旨在對原有的高爐-轉爐煉鋼工藝進行改造，把以高爐為基礎的碳密集型煉鋼工藝逐步轉變?yōu)橹苯舆€原煉鐵-電弧爐工藝，實現以氫氣為還原劑煉鐵。澳大利亞正在研發一種氫等離子熔融還原技術，以氫氣和氬氣作為還原劑煉鋼，評估表明該技術可使鋼鐵生產成本降低近20%。
４ 電力生產
氫能發電技術正在逐步發展。燃氣輪機可通過結構改造，轉變?yōu)闅錃怛寗樱紵实?，難以降低成本，目前使用較少。FC使用靈活，可控性好，易于與需求側匹配，緩解高峰時段電網壓力，且可在小功率下也維持較高性能，極大節省了輸送成本和輸送過程中的損耗。2010年世界首座氫能發電站在意大利建成投產，年發電量達6000萬kWh。2015年全球氫能發電容量達1GW，固定式FC數量以每年25%的速率增長，預計在2030年裝機容量達到30GW。
