中國儲能網訊：可再生能源的間歇性和波動性對大規模集成后的電網可靠性提出了重大挑戰，開發高效、經濟、可靠的儲能技術成為解決可再生能源大規模應用瓶頸的關鍵。地下液流電池是指利用地下鹽穴或人工硐室作為地面液流電池正負極電解液的大型儲存空間，并通過電堆實現能量儲存與釋放的一種新型儲能技術。以鹽穴作為電解液的儲存場所，則必須考慮到我國鹽巖的基本賦存特點是鹽巖層數多、單層厚度薄和含不溶或難溶夾層多，屬于典型的薄互層鹽巖構造。因此，在我國建設鹽穴液流電池不可避免地會遇到多夾層與沉渣對液流電池電化學性能的影響，以及電解液長時侵蝕對圍巖力學及孔滲特性的影響，即鹽穴賦存特征與液流電池電解液相互作用機制。而目前尚未有針對該機制研究，因此，亟需對該機制開展深入研究，搶占科技制高點，為我國鹽穴液流電池儲能技術的創新與發展提供理論基礎與技術支撐。
中國科學院武漢巖土力學研究所油氣地下儲備與開發研究中心牽頭開展的相關研究，選配出適宜在鹽穴中儲存的正極電解液（MV）和負極電解液（TMA-TEMPO），以我國某典型鹽礦為工程依托，開展了鹵水中單一離子對正極和負極電解液電化學性能影響試驗，以及以原位飽和鹵水作為支持電解質的全電池性能測試試驗，揭示了鹽穴賦存特征對液流電池電化學性能影響機理。同時，開展了高溫高壓電解液長時侵蝕下鹽穴圍巖孔-滲特性測試試驗和低頻循環荷載蠕變試驗，揭示了電解液長時侵蝕對圍巖孔-滲特性和鹽巖蠕變行為作用機理。
進一步地，為解決目前鹽穴液流電池中活性物質在鹽穴中濃度分布不均的技術難題，團隊提出了一種正負高低四腔聯動鹽穴液流電池系統，該系統在正極和負極端分別部署兩個鹽穴，儲存氧化還原前后的電解液，有效隔絕了不同價態的電解液，解決了活性物質在鹽穴中濃度分布不均的技術難題，保障了鹽穴液流電池在充放電過程中的能量效率。該系統不僅保留了液流電池功率與容量靈活配置、高效率、長壽命和高安全等優勢，且解決了地面液流電池儲能系統占地面積大、溫控成本高和環保壓力大的問題，實現了低成本、大規模、長時儲能的協同系統構建。目前，該系統已申請中國和美國專利。
研究成果發表于一區TOP期刊《Energy》，研究工作得到了國家重點研發計劃、中國科學院青年創新促進會優秀會員和國家自然科學基金優秀青年科學基金等項目資助。

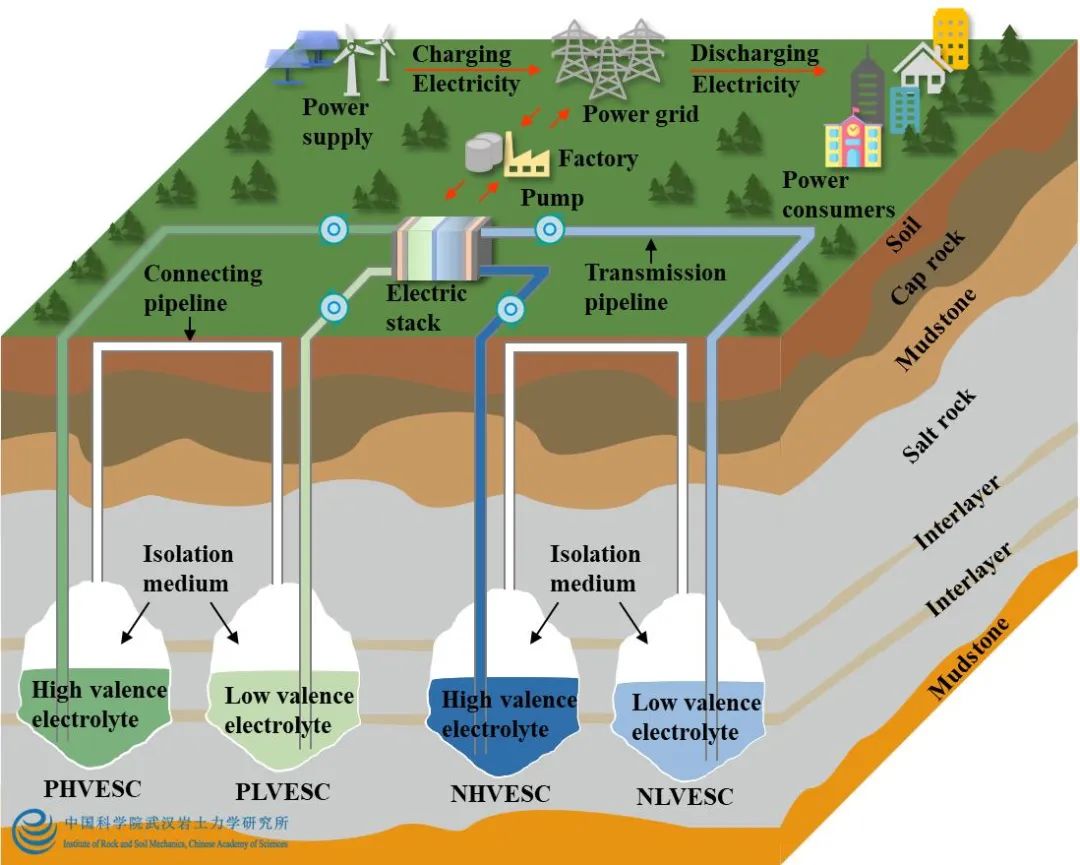

圖1 四腔聯動鹽穴液流電池系統

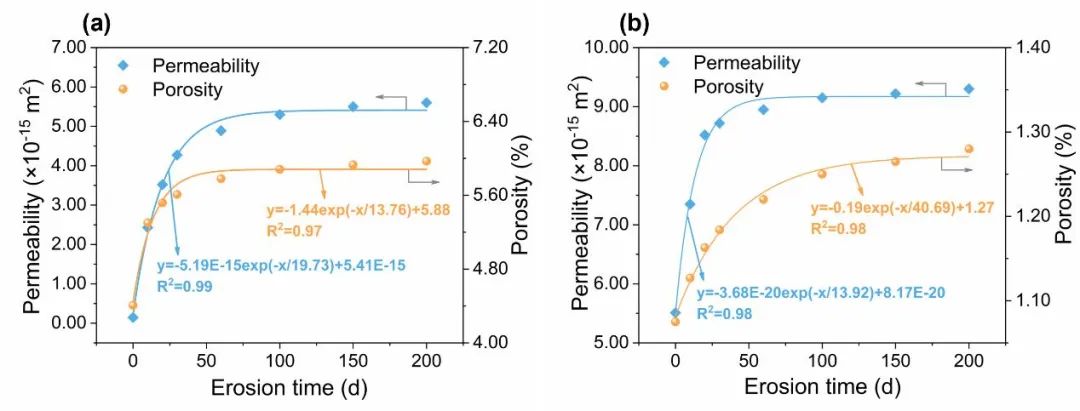

圖2 陰極電解液TMA-TEMPO侵蝕處理：（a）夾層樣品的孔隙度和滲透率與侵蝕時長的關系；（b）鹽巖樣品的孔隙度和滲透率與侵蝕時長的關系

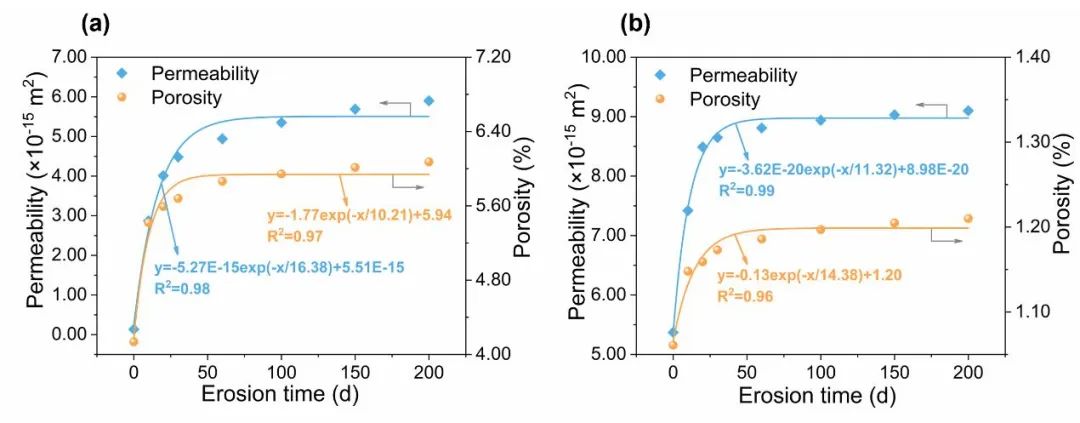

圖3 陽極電解液MV侵蝕處理：（a）夾層樣品的孔隙度和滲透率與侵蝕時長的關系；（b）鹽巖樣品的孔隙度和滲透率與侵蝕時長的關系

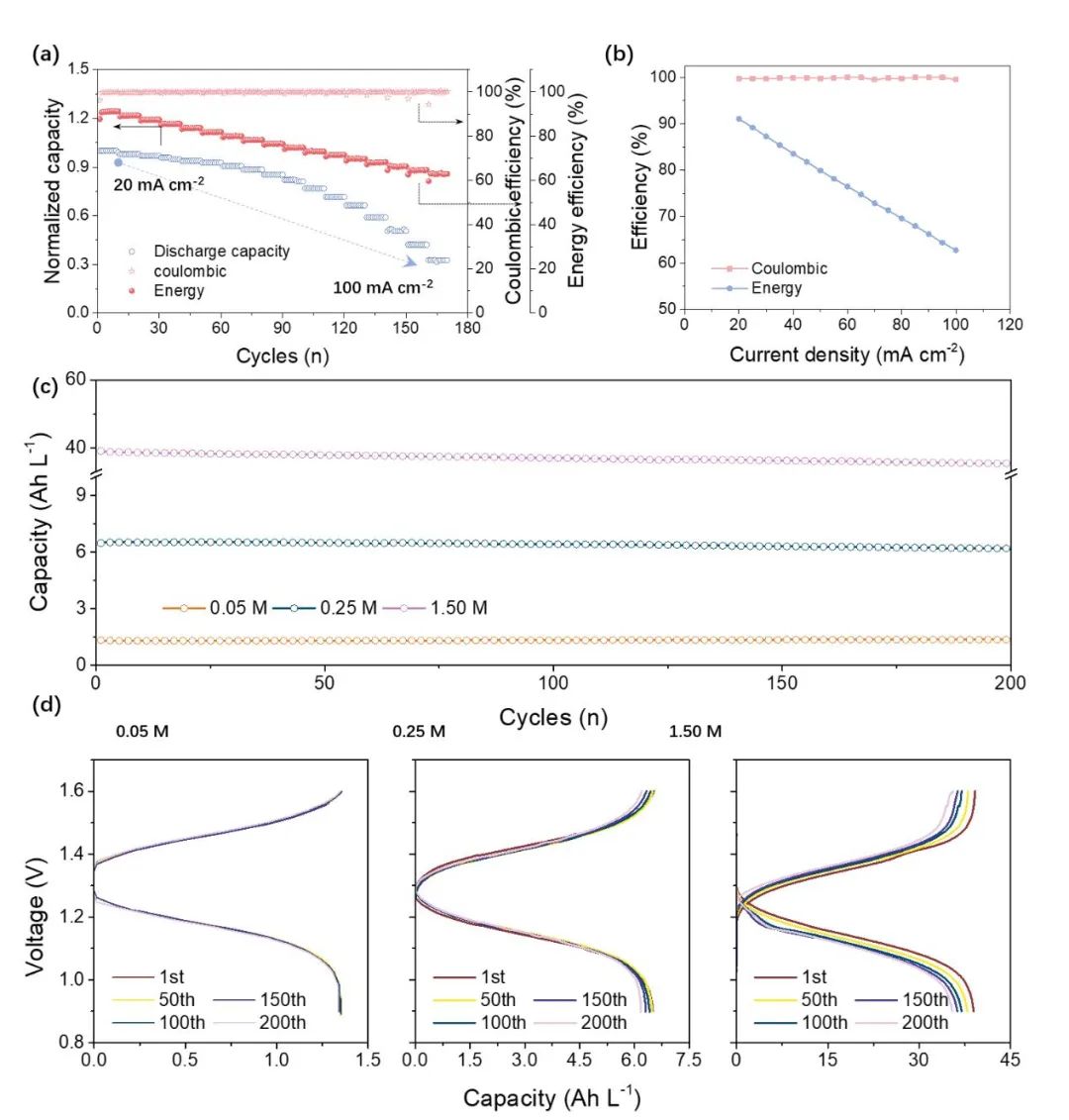

圖4 以鹽礦原位飽和鹵水作為支持電解質的TMA-TEMPO/MV的速率性能和穩定性：（a）不同電流密度下的放電容量；（b）不同電流密度下的庫侖效率和能量效率；（c）電解質濃度分別為0.05、0.25和1.5 M，在40 mA·cm-2下循環200次放電容量；（d）第1、50、100、150和200次循環對應的充放電曲線
