摘要 “柔-儲-充”（SOP-storage-charger，SSC）裝置集柔性互聯、儲能、充電于一體，可平抑配電網能量波動，然而其在運行過程中需要頻繁調用儲能資源，導致電池大功率充放電，影響電池壽命。為此，提出一種基于可調虛擬阻抗的SSC裝置電池優化運行策略。首先，將柔性互聯、儲能、充電均等效為虛擬阻抗，分析了配電網能量波動過程中的多種能量通路，通過調節虛擬阻抗有效疏導波動能量。在此基礎上，針對SSC運行特點，分別提出了各部分可調虛擬阻抗控制方法，并分析了關鍵參數的物理意義及設計原則。最后，基于硬件在環系統搭建實驗平臺驗證所提策略。結果表明，所提方法能夠在平抑配電網電壓波動的同時降低儲能系統的充放電電流，提高電池壽命。
1 SSC裝置基本結構
SSC裝置由SOP、儲能、充電樁組合而成，如圖1所示。傳統思路多采用SOP、儲能、充電樁分離的思路，整體成本較高，且在實際運營中面臨設備利用率低的問題，導致資源浪費。

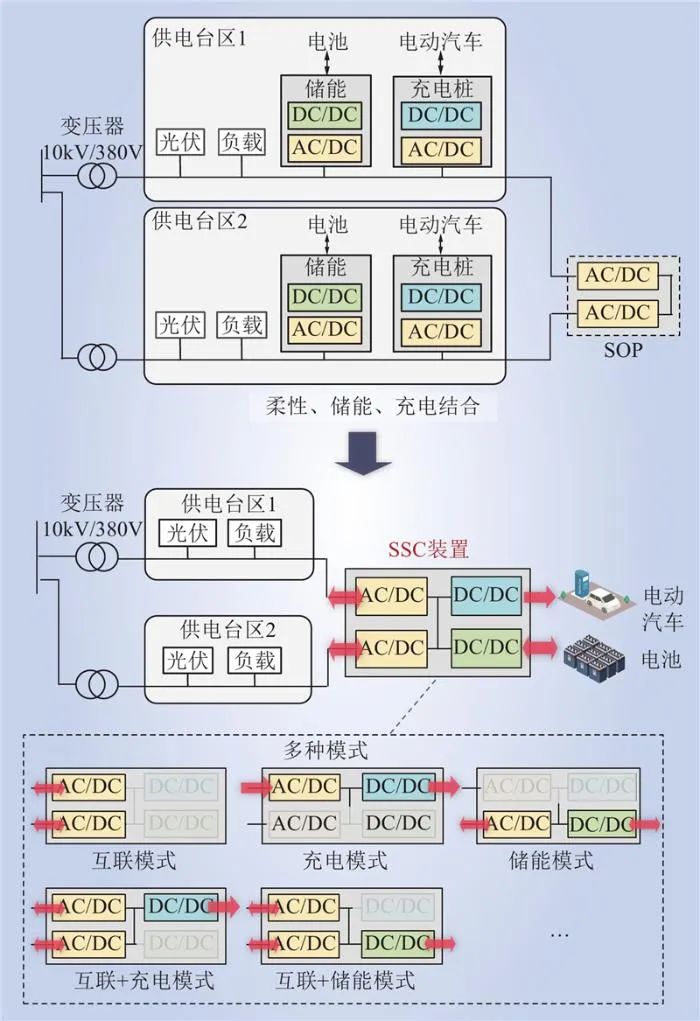

圖1 SSC裝置接入配電網示意
Fig.1 Diagram of the SSC device connected to the distribution network
進一步分析SOP、儲能、充電樁的功率電路結構可知，3類裝置均包含了DC/DC、DC/AC等基本功率變換單元?；谘b置復用的思路構建SSC裝置如圖1所示，其主要包含了多個DC/DC和DC/AC變換器。SSC的外部接口包含了交流（AC）接口和直流（DC）接口。其中，AC接口與電網相連實現柔性互聯的功能，DC接口則與電池、電動汽車相連，實現儲能和充電的功能。
在運行中，SSC可根據工作模式靈活選用變換器和接口。圖1展示了常見的幾種工作模式，例如，當運行在互聯模式時，多個DC/AC變換器將實現配電網互聯，當運行在“互聯+儲能”模式時，在多個DC/AC變換器實現配電網互聯的同時，DC/DC變換器將控制電池的充放電，由于篇幅原因，其他模式不再贅述?？傊琒SC可根據具體需求實現SOP、儲能、充電中的一種功能或多種功能。以下將分別介紹SSC各部分的常見拓?fù)浣Y(jié)構。
SOP主要由全控型電力電子器件組成，其常見的拓?fù)浣Y(jié)構為背靠背電壓源型變流器，其特點是通過一個電容將2個變流器背靠背連接，并且兩側呈對稱結構，如圖2所示。SOP在運行過程中，需要維持直流鏈電壓的穩定，因此其中一側的電壓源型變流器需要工作在整流模式下，另外一側的電壓源型變流器工作在逆變模式下。其具體的控制策略根據當前配電網的運行狀態而有所調整，主要包括用于功率調控的VdcQ-PQ控制和維持負載電壓穩定的VdcQ-Vacf控制。

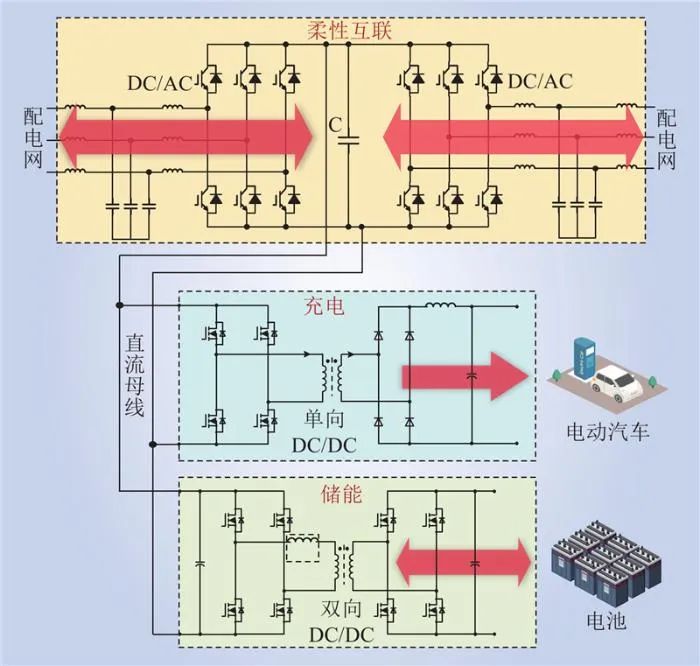

圖2 SSC裝置拓?fù)浣Y(jié)構
Fig.2 Topology diagram of the SSC device
儲能和充電部分均接入到SOP的直流鏈，兩者結構類似，所不同的是，儲能需要功率雙向傳輸，而充電樁僅需要功率單向傳輸，近年來，隨著電網-充電樁互動技術（vehicle to grid，V2G）的發展，部分充電樁也可以采用雙向功率變換器。DC/DC直流變換器種類繁多，雙向功率變換器常見的結構是雙向有源橋（dual active bridge，DAB），單向功率變換器常見的結構是隔離型全橋變換器，如圖2所示。
鑒于本文主要改進了SSC的控制算法，因此在硬件結構部分不再贅述?？紤]到實現SSC的結構有多種，本文所提控制方法稍加改造后仍可適用。
2 面向電池優化的可調虛擬阻抗控制
在上一章SSC硬件結構的基礎上，本章將主要介紹可調虛擬阻抗控制的基本思路，以及如何利用可調虛擬阻抗優化電池的充放電策略，提升電池的壽命，并為下一章具體的控制策略奠定基礎。
對配電網而言，其自身的負荷本身具有較強的波動性，考慮到存在線路阻抗，負荷波動會導致配電網電壓的波動影響電能質量。更為嚴重的是，新能源的強波動性、電動汽車的隨機性會導致配電網功率有正有負，最終導致配電網電壓大幅波動。柔性互聯可在空間上靈活轉移功率，實現不同配電網間的功率靈活互濟，儲能可在時間上靈活轉移功率，充電樁也可通過可調負荷的方式參與調節，這些措施均可有效抑制能量波動。如圖3所示，對于接入SSC的配電網而言，波動性能量流通路徑主要有3種：柔性互聯功率流通路徑、充電口功率流通路徑和儲能功率流通路徑。若想優化電池的運行狀態，提升壽命，可以讓柔性互聯功率流通路徑、充電口功率流通路徑承擔高頻能量波動，讓儲能承擔低頻能量波動。

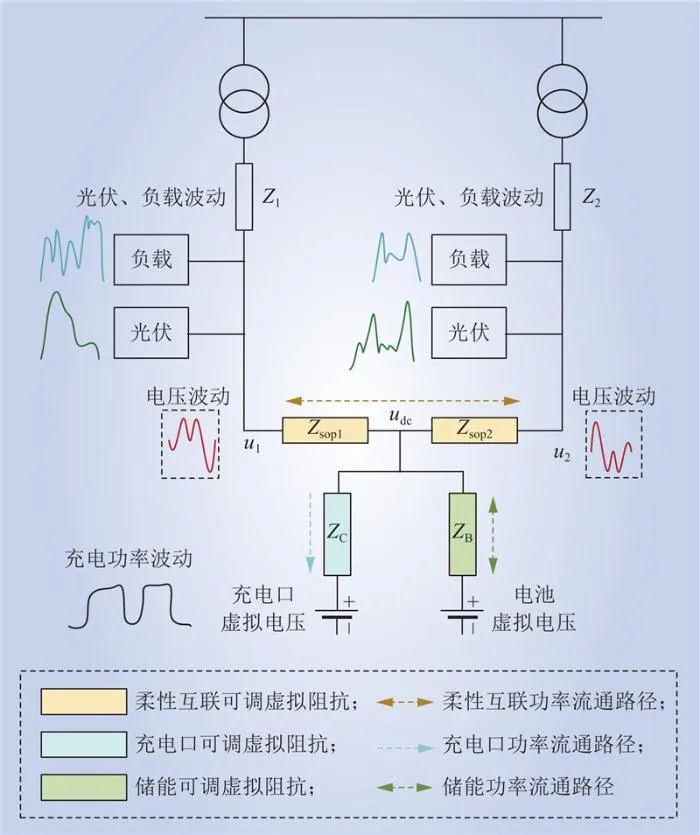

圖3 SSC裝置可調虛擬阻抗示意
Fig.3 Diagram of the adjustable virtual impedance of the SSC device
為此構建如圖3所示虛擬阻抗網絡，將SSC等效成包含2個柔性互聯阻抗（Zsop1、Zsop2）、一個電池阻抗ZB、一個充電阻抗ZC的阻抗網絡，充電口和電池均等效成虛擬電壓。通過上述處理，便可在功率層面將包含DC/DC、DC/AC變換器的SSC等效成簡單的電路結構。
3 面可調虛擬阻抗的控制策略
3.1 SOP控制策略
由于三相交流信號具有非線性、難控制和有效值無法實時反映狀態信息的特點，均不適合作為控制量。而在DQ域下的電壓分量呈直流狀態，能夠通過PI控制器進行控制，又能實時反映電壓的變化情況，可作為控制環節輸入信號。因此，可以通過Park變換，將兩側的交流電壓變?yōu)镈Q域下的直流量，再對直流量做差進行負反饋控制。
3.1.1 SOP輸出功率控制策略
SOP輸出功率控制策略如圖4所示。通過PLL獲得SOP兩端交流電壓的d軸分量，分別表示為u1,d和u2,d，為了讓功率根據電壓高低自動流通，可通過式（1）獲得兩側SOP的電流參考值，即

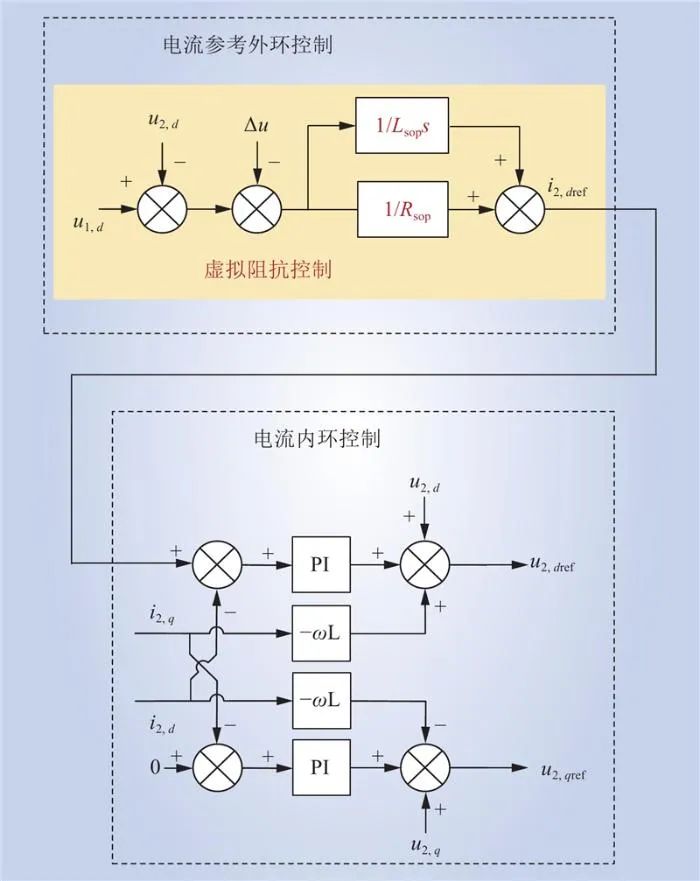

圖4 SOP裝置輸出功率控制側主要控制框圖
Fig.4 Main control block diagram of the output power control side of the SOP
式中：i2,dref為功率控制側d軸電流信號參考值；Rsop為針對SOP設定的虛擬電阻值，該值越大，相同電壓差值下的i2,dref越小。
為了降低兩側配電網功率突變對SSC裝置的沖擊，進一步加入虛擬電感以平抑功率突變，即
式中：Lsop為設定的虛擬電感值，該值越大，越能平抑功率突變。
在實際應用中，配電網兩側電網參數存在差異，其理想狀況下的電壓值也存在靜態差異，因此引入電壓偏差值Δu來體現配電網參數的差異，即
由此可通過調節虛擬阻抗Rsop、Lsop的值來調節SOP對兩端波動的平移能力。Rsop、Lsop越小，表示兩端配電網聯系越密切，兩端的功率互濟能力越強，能夠更好地承擔配電網中的功率波動，兩端配電網的電壓也更趨向于一致。Rsop、Lsop越大，則兩端配電網直接的互濟能力越差。Lsop體現對動態功率的阻尼能力，Lsop較小時，SOP的功率響應越快，反之越慢。
3.1.2 SOP直流電壓控制策略
不同于傳統的電壓固定值控制模式，本文中的SOP直流電壓將隨兩端電壓波動而變化，其目的是將兩端電壓的波動狀況反映到直流電壓波動，進而與儲能、充電樁形成聯動，更好地平移兩端電網的波動。
SOP中間直流電壓定義為udc，通過電壓外環控制可將其控制到參考值udc,ref，udc,ref為
式中：Bac-dc為交流側額定電壓與直流側額定電壓之間的比值，其具體取值應綜合考慮儲能、充電的輸入電壓需求；r1、r2反映兩側交流電與中間直流鏈之間的密切關系，數值越大說明該側與直流鏈之間的關系越密切，該側與直流鏈之間的阻抗越小，反之則說明該側與直流鏈之間的阻抗越大。
進一步結合3.1.1中的虛擬阻抗值可計算出虛擬阻抗在SOP兩側的具體分配情況與r1和r2之間的關系，假設兩端的虛擬阻抗的比值為x1∶x2，則根據電路理論可計算出中間點電壓uo與兩側電壓的關系為
結合式（4），可得出r1和r2分別為
通過設置r1和r2可靈活調節儲能、充電樁對兩側電網響應的分配比例，也有助于優化儲能系統的運行狀態，提高儲能系統的壽命。
SOP直流電壓控制策略如圖5所示。

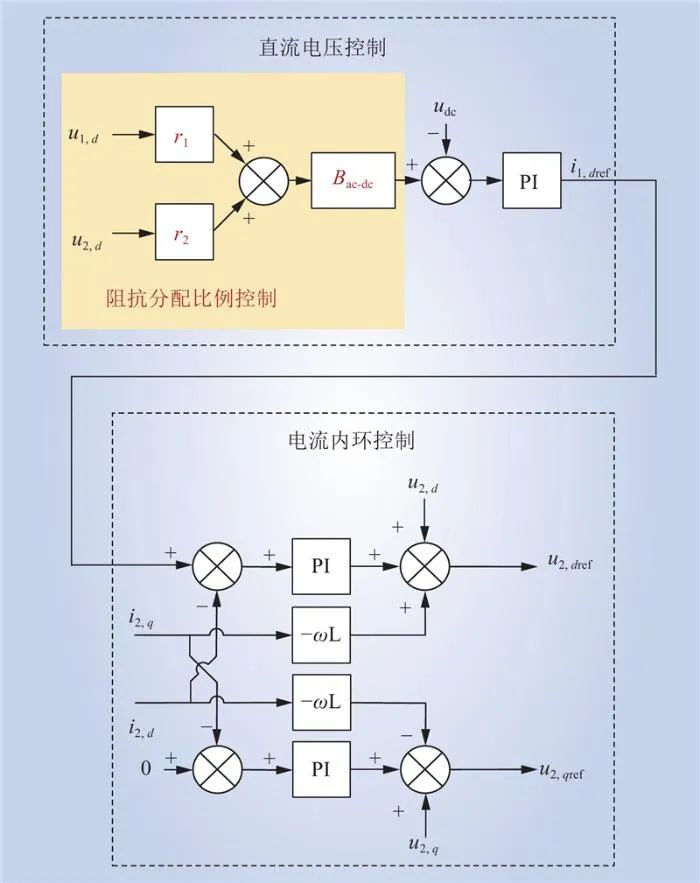

圖5 SOP裝置直流電壓控制側主要控制框圖
Fig.5 Main control block diagram of the DC voltage control side of the SOP
3.2 儲能控制策略
在控制儲能系統時，需要獲得儲能系統的充電狀態荷電狀態（state of charge，SOC），在此基礎上，基于檢測到的直流電壓值靈活調節其充放電功率。
如前所述，本文擬將電池的狀態轉化成虛擬電源ubat,vir，其計算式為
式中：SOC為實時監測到的SOC；Bbat為SOC與虛擬電壓間的轉化系數；ubat,vir0為虛擬電壓的基準值。
進一步將直流電壓udc與電池的虛擬電壓ubat,vir之間做差，再經過儲能系統的虛擬阻尼值和低通濾波器環節（low pass filter，LPF）獲得電流參考值ibref為
式中：Rb為針對儲能設定的虛擬電阻值，該值越大，儲能電池充放電功率越小。
考慮到儲能系統通常需要控制電池端的功率，因此將直流側的電流參考值轉化成電池側的電流參考值，并基于該參考值控制電池的充放電。其中LPF的作用是濾除直流電壓中的高頻波動，因此，儲能系統只須承擔其中的低頻波動部分，降低了儲能系統的充放電功率，提升了儲能系統的運行壽命。
儲能系統充放電控制策略如圖6所示。

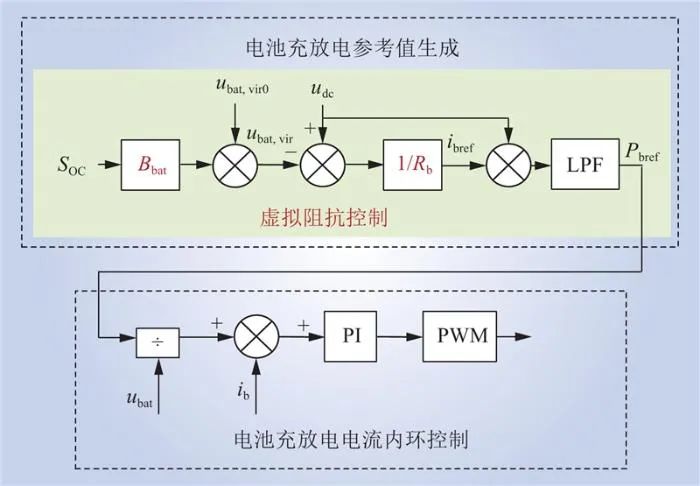

圖6 電池儲能系統主要控制框圖
Fig.6 Main control block diagram of the battery energy storage system
在鋰離子電池的使用過程中，大電流充電（如快速充電）會導致電池內部溫度升高，增加電化學反應的速率，進一步導致電解質的分解和電極材料的過度應力，除此之外，大電流充電還會導致鋰離子在負極表面積累，形成鋰枝晶，這種結構會穿透隔膜導致短路，還會降低電池的可循環性。因此，通過在SSC裝置中加入可調虛擬阻抗控制，可在抑制配電網電壓波動的同時降低儲能電池充放電電流，從而提高儲能壽命。
3.3 充電控制策略
相較于儲能系統，充電系統的功率只是單向流通，不存在電池反復充放電的過程，因此，短時的功率波動對電池的影響較小，僅對充電時間有影響。為了提升儲能系統壽命，減少頻繁的充放電過程，擬讓充電系統承擔部分高頻功率波動。
為了實現該功能，首先將直流電壓值udc與設定的充電電壓值ucharger進行比較，獲得電壓差，該電壓差經過虛擬阻抗和高通濾波器后得到充電功率的參考值icref，充電系統根據該充電功率的參考值對電動汽車進行充電，icref計算式為
式中：Rc為充電系統的虛擬電阻。
充電系統充放電控制策略如圖7所示。其中限幅模塊是為了限制充電功率為正，若功率為負則將充電功率設為0，即暫時停止充電。

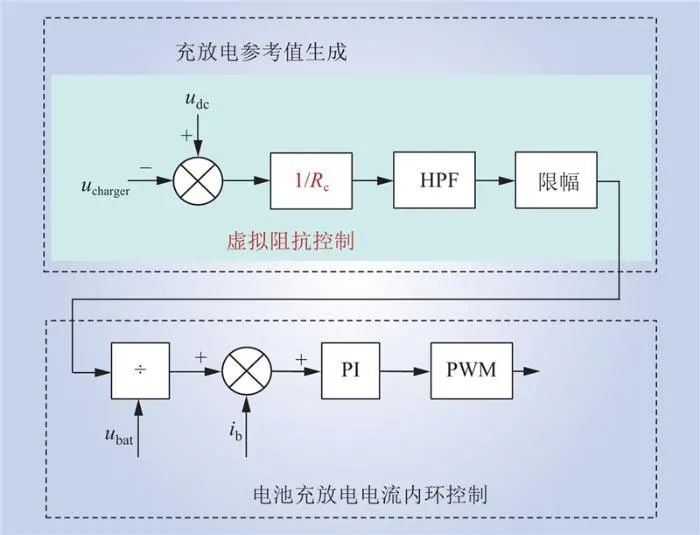

圖7 充電系統主要控制框圖
Fig.7 Main control block diagram of the charging system
4 實驗驗證
為驗證本文所提策略，搭建了SSC裝置的HIL實驗平臺。其中功率電路部分采用HIL裝置Typhon HIL 404構建。考慮到實際應用中SOP、儲能、充電均采用自身的控制器進行控制，因此，實驗中采用3套控制系統（TMS320 F28377），整體實驗平臺如圖8所示。

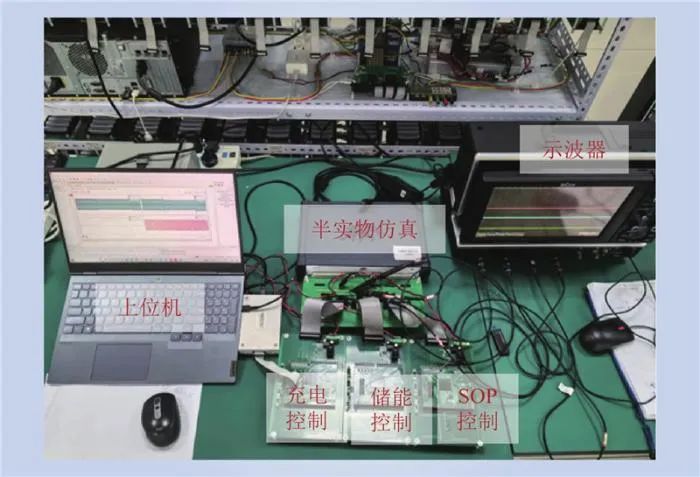

圖8 基于HIL的實驗平臺
Fig.8 Experimental platform based on HIL
在HIL中構建如圖9所示的拓?fù)浣Y(jié)構。Z1為配電網1的線路阻抗，其值設定為2 Ω，Z2為配電網2的線路阻抗，其值設定為0.1 Ω。采用2個三相AC/DC變流器和2個DC/DC變流器構成SSC裝置，所采用的關鍵控制參數如表1所示。

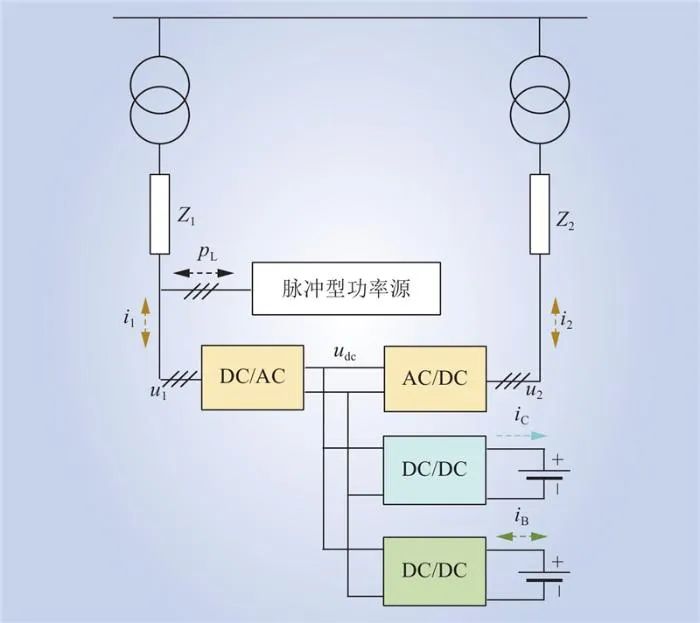

圖9 HIL內部電路結構示意
Fig.9 Schematic diagram of the internal circuit structure of HIL

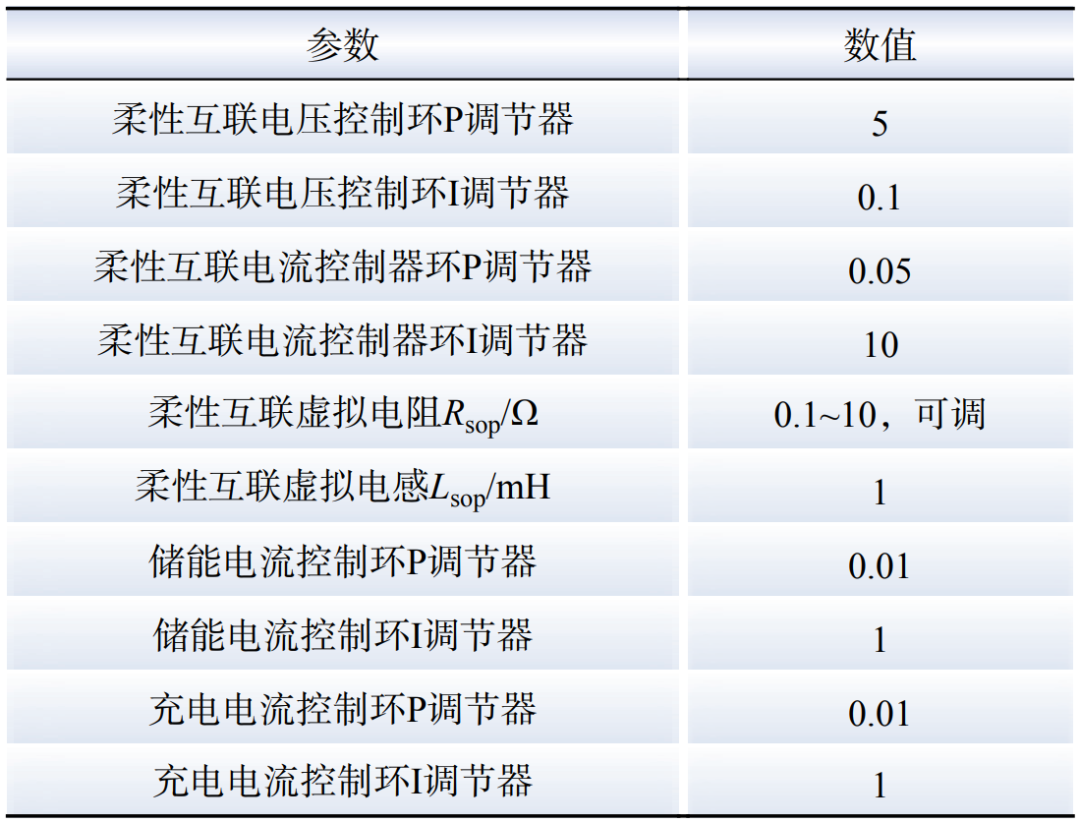

表1 SSC裝置的主要控制參數
Table 1 Main control parameters of the SSC device
4.1 功率波動對配電網的影響驗證
為了體現光伏發電、負荷波動等對配電網的影響，采用脈沖功率源模擬極端的功率波動情況。功率脈沖如圖10所示，功率脈沖為正表示向系統注入正向功率，對應實際中光伏出力較高的場景，功率為負表示從系統吸收功率，對應實際中負荷較高、光伏出力較低的場景。功率脈沖在–15 kW與15 kW之間切換，切換周期為2 s，模擬實際中光伏、負荷劇烈變化對配電網的影響。另外，選擇脈沖功率源也便于后續比較和分析。

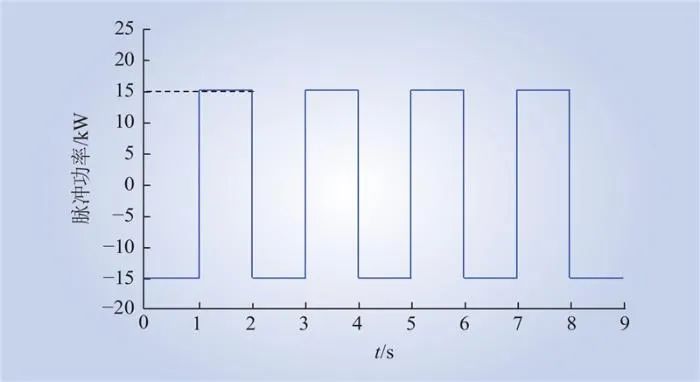

圖10 脈沖型功率源輸出功率波形
Fig.10 Waveform of the output power of a pulse-type power source
首先，在不加入SSC裝置的情況下，測量兩端配電網的電壓波形，以反映配電網功率波動對配電網電壓的影響。圖11展示了配電網1中功率波動導致的電壓波動，其中配電網1中的電壓u1峰值為260~390 V，當脈沖型功率源吸收功率時，線路壓降導致電壓較低，當脈沖型功率源發出功率時，多余的功率向電網反向輸送導致電壓較高。配電網2作為配電網1的參考，其阻抗較低，因此電壓u2波動較小。進一步，采集u1和u2的波形如圖12所示，由波形圖可知，u1的波動范圍較大，驗證了功率波動對配電網1電壓的影響較大。

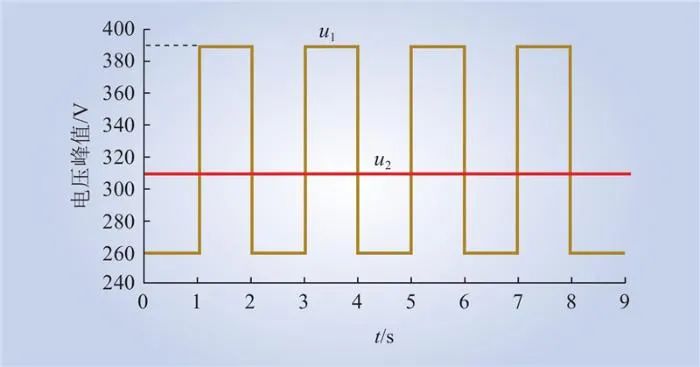

圖11 兩端配電網相電壓峰值變化軌跡
Fig.11 Trajectory of the peak value changes of phase voltage for the two-end distribution network

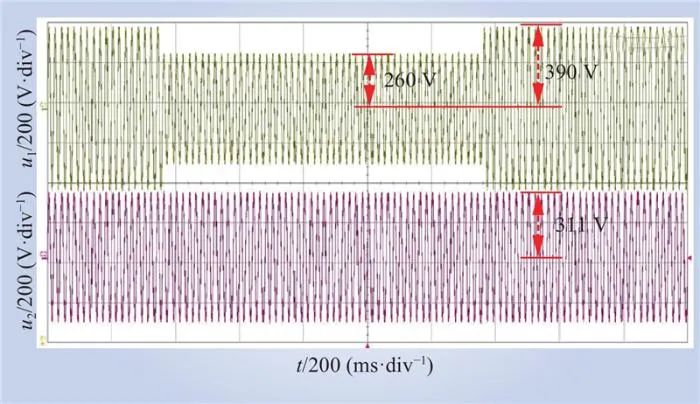

圖12 接入SSC裝置前兩端配電網電壓波形
Fig.12 Voltage waveform of the two-end distribution network before the connection of the SSC device
4.2 傳統控制方法對儲能的影響驗證
將SSC裝置接入配電網，并采用傳統的控制方法，驗證傳統控制方法對儲能充放電的影響。當采用傳統方法時，SOP的一端運行在定功率模式，另一端運行在定直流電壓模式，充電樁運行在恒功率充電模式，儲能則用來平抑配電網1中的能量波動。
圖13展示了采用傳統方法時，配電網1電壓u1、儲能電流iB、SOP接入配電網1的電流i1的波形。當配電網電壓較高時，配電網1能量富余，儲能開啟充電模式，充電電流iB為正，由i1的方向可知，此時功率從配電網1流向儲能，由于富余功率被儲能吸收，因此配電網1的電壓波動有所緩解，最大值從圖12中的390 V降低到圖13中的316 V，接近額定值311 V；反之，儲能開啟放電模式，功率從儲能流向配電網，配電網1的電壓最小值從圖12的260 V提升到圖13中的306 V，接近額定值311 V。結果表明，采用傳統方法，通過調節儲能電池充放電，可以有效降低配電網的電壓波動。然而，由iB波形可知，此時儲能充放電電流差值高達47 A，導致儲能大功率充放電，嚴重影響儲能的壽命。

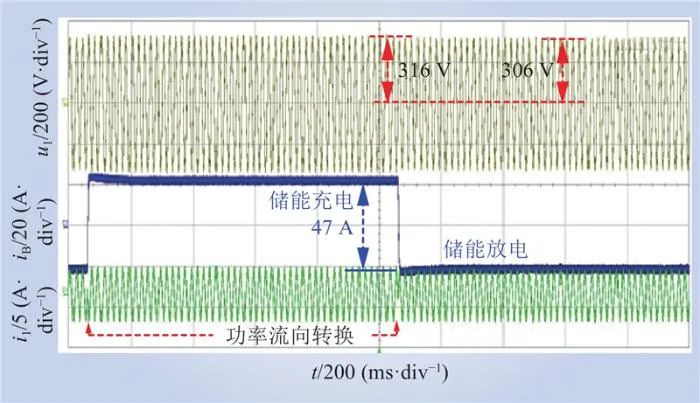

圖13 采用傳統方法時的u1、iB、i1波形
Fig.13 Waveform diagram of the u1, iB, and i1 when using traditional methods
4.3 可調虛擬阻抗對儲能的影響驗證
將本文所提可調虛擬阻抗方法加入SSC裝置的控制器，驗證該方法的有效性。
首先，在SOP和儲能中加入虛擬阻抗控制，將虛擬電阻值調整為0.1 Ω、電感值調整為1 mH，儲能系統的虛擬阻抗值調整為1 Ω。u1、iB、i1的波形如圖14所示。相較于圖13，電網電壓的波動同樣可以控制在較小的范圍內，但通過iB波形可知，此時儲能充放電電流明顯降低。其原因是，通過調節虛擬阻抗可調節配電網2對配電網1的支援能力，此時大多數的能量波動被配電網2分擔，因此儲能只須承擔小部分充放電能量，由iB波形可知，儲能充放電電流差值從47 A降低到11 A，可顯著提升儲能電池壽命。

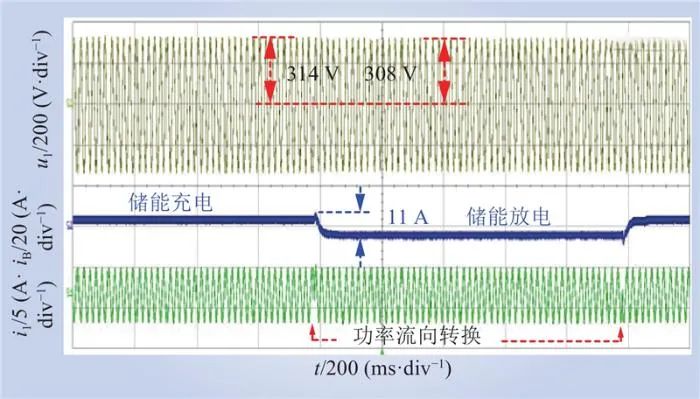

圖14 加入SOP、儲能虛擬阻抗控制后的u1、iB、i1波形
Fig.14 Waveform diagram of the u1, iB, and i1 after using virtual impedance control in SOP and battery storage system
然后，同時調節SOP、儲能和充電樁虛擬阻抗，驗證其對充放電的改善效果。將SOP的虛擬電阻值調整為0.1 Ω、電感值調整為1 mH，將充電樁的虛擬阻抗值調整為1 Ω，儲能的虛擬阻抗值調整為1 Ω，在充電樁中加入高通濾波器，截止頻率為0.5 Hz，在儲能系統中加入低通濾波器，截止頻率為0.5 Hz。u1、iB、i1和充電樁波形iC如圖15所示。對比圖14、15可知，電網電壓的波動同樣可以控制在較小的范圍內，由iC波形可知，此時充電樁根據配網電壓主動調節充電功率，在電網電壓較高時提高充電功率，在電網電壓較低時降低充電功率，幫助儲能承擔高頻功率波動。因此，由iB波形可知，儲能系統充放電電流差值進一步降低至4 A，且充電電流更為平緩，進一步延長了電池的壽命。

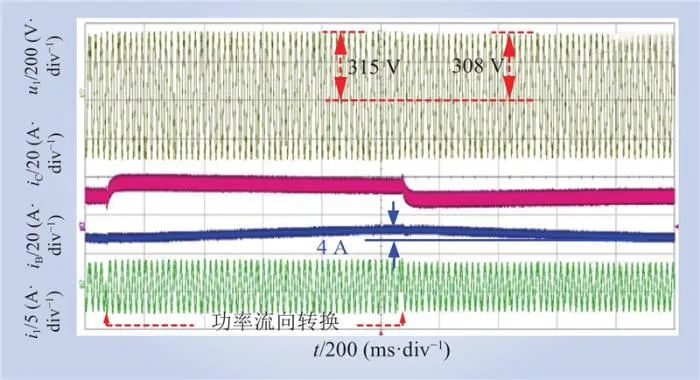

圖15 加入SOP、儲能、充電虛擬阻抗控制的u1、iB、i1、iC波形
Fig.15 Waveform diagram of the u1, iB, i1 and iC after using virtual impedance control in SOP, battery storage system and charger
在實際應用中，可以通過SOP、儲能、充電樁的參數靈活調節虛擬阻抗值，也可以在運行過程中根據系統狀態靈活調節虛擬阻抗值。
5 結語
本文提出一種基于可調虛擬阻抗的SSC裝置電池優化運行策略。首先，分析了配電網能量波動過程中的多種能量通路，通過調節虛擬阻抗可有效疏導波動能量，讓柔性互聯、充電承擔大功率波動能量，讓儲能承擔小功率波動能量。然后，針對SSC運行特點，分別提出了實現可調虛擬阻抗的控制方法，并分析了關鍵參數的物理意義及設計原則。最后，基于硬件在環系統搭建實驗平臺驗證理論成果。研究表明，所提方法能夠在平抑配電網電壓波動的同時降低儲能系統的充放電幅值，提高裝置整體使用壽命。鑒于可調虛擬阻抗有多重組合形式，下一步可深入研究其最優參數的選擇。
