中國儲能網訊：電力系統在任何時候都保持穩定是保障電力安全供應不可或缺的前提。今年4月西班牙葡萄牙的大范圍停電事件再次凸顯了系統穩定的重要性。如何才能讓電網始終保持穩定？該問題的核心在于：發電與用電必須始終保持平衡，電壓也需控制在規定范圍內。德國聯邦經濟和能源部（BMWE）的“系統穩定路線圖”展示了100%可再生能源情景下，電力系統始終保持穩定運行的有效路徑。
2025年4月28日，西班牙和葡萄牙發生大規模斷電，持續數小時。事故原因尚未最終查明，這次停電事件也深刻表明了安全供電系統的重要性。那么，電力系統如何才能保持穩定運行呢？
此文我們走近德國電力系統，了解這一保持穩定、默默運作的龐大系統。首先需要了解的是，為了保障電網的安全運行，電力系統中的頻率和電壓必須始終保持在特定的限值范圍之內。即使在發生故障后，系統也必須能迅速且可靠地恢復到正常運行狀態。
電網穩定的前提
電網系統穩定運行的前提是電力的生產與消費始終保持平衡。電網頻率是衡量這一平衡的重要指標，當供需失衡時，電網頻率會立即發生波動。如果將電網頻率控制比作一架天平，發電與用電就是天平的兩端，一旦不平衡，天平就會發生傾斜。
圖片來源：BMWE, Frequenzhaltung als Waage zwischen Erzeugung und Verbrauch

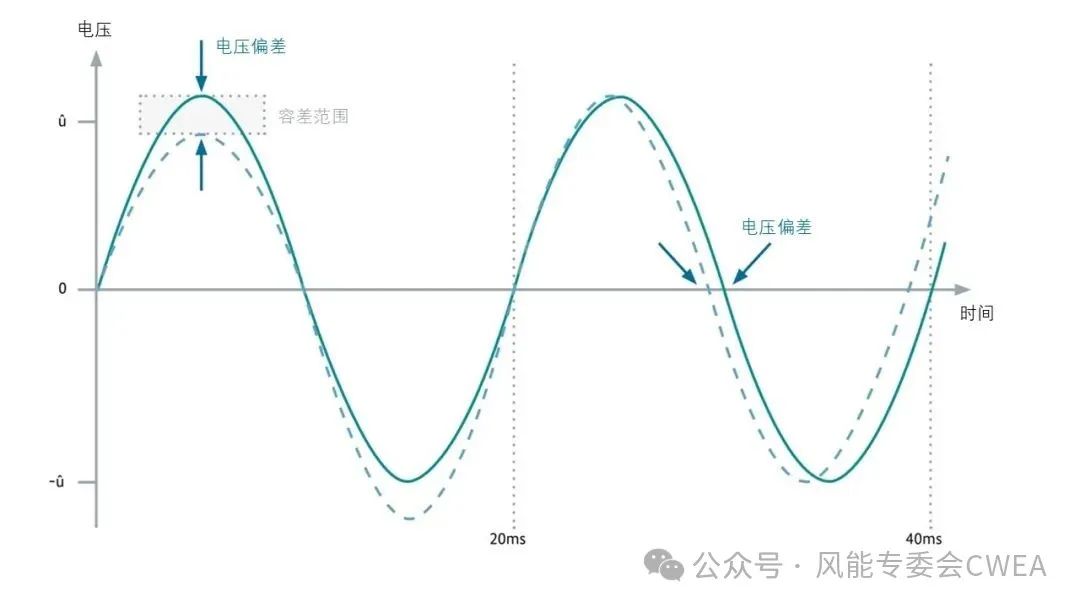

除此之外，無論是大型工業設備，還是普通家用電器，為了保障設備的正常運行，電網中的電壓必須始終保持在技術允許范圍內（一般為±10%）。此外，相關設備還必須具備一定的抗擾能力，在因故障導致電壓短時劇烈波動的情況下，能夠在一段時間內安全、穩定地繼續并網運行。
圖片來源：BMWE, Spannungs- und Frequenzabweichung
為了保障電力系統的穩定運行，需要提供一系列的“系統服務”。這些服務主要有以下幾種提供形式：一是按照技術并網規范強制性提供，二是通過市場化機制進行有償采購，三是由電網運營商的運行設備直接提供。系統服務包括如黑啟動能力、無功功率、瞬時備用容量等內容。
雖然這些詞語聽起來很復雜，但背后的原理其實很簡單：所謂“黑啟動”是指發電廠在沒有外部電網供電的情況下，依靠自身力量啟動運行，也就是說，即使在斷電的情況下也能啟動；“無功功率”在電網中主要用于維持電壓穩定；而“瞬時備用容量” 指電力設備在系統出現功率不平衡時，能夠自動、即時地釋放或吸收電能，以維持頻率穩定。
“系統穩定路線圖”助力德國保障電網安全
但在德國實際運行的電網系統中，情況會稍顯復雜。因為德國的電力系統并不是靜態的，所以即使一度達到平衡，也無法一勞永逸。系統一直在變化，例如，歐洲電力市場的跨境電力交易的增加、傳統發電廠的減少、可再生能源占比的迅速提高等。為了維持一個長期穩定運行的電力系統，德國必須不斷識別、評估并應對這些復雜且多變的挑戰。
為此，德國聯邦政府自2022年秋季起至2023年底，聯合來自超過80家機構的150位專家，共同制定了“系統穩定路線圖”。參與方包括輸電與配電網運營商、設備制造商、行業協會、標準化組織以及科研機構。自2024年起，路線圖中的各項建議已逐步開始實施，并通過50多個“行動節點”，描繪了未來實現電力系統安全、穩健運行的路徑。
整個“系統穩定路線圖”共包含41個專題性穩定性流程，以及10個跨主題的綜合性流程，涵蓋頻率、電壓、共振穩定性、短路電流、相角穩定性、電網運行管理以及電網與供電恢復。
