01
研究意義
新能源微電網是集成多種分布式電源、負荷、儲能以及監控裝置的自主型電力系統，是聚合分布式發電資源、促進新能源并網消納、助力實現“雙碳”目標的有效方式。相比采用交流微電網整合新能源，直流微電網更具優勢：光伏發電、蓄電池儲能等設備具有固有的直流接口屬性，采用直流架構能夠減少不必要的交直流轉換環節，降低能量損耗；此外，直流微電網系統無需考慮頻率同步、無功功率等問題，控制策略更為簡單高效。以直流微電網為載體的新能源高效并網和消納方案逐步成為研究熱點。
實現精確的電壓調控與電流分配是直流微電網系統的兩個基本控制目標。然而，傳統下垂控制方法通過選取合適的下垂系數，能夠?qū)崿F(xiàn)基本的但非精確的電壓調控和電流分配，由于線路阻抗、內阻等因素的存在，僅采用下垂控制器難以解決電壓調控目標和電流分配目標之間的制衡影響。此外，針對實際中同時包含“構網型”和“饋網型”兩種不同工作模式的轉換器的直流微電網，其中構網型轉換器的外接口特性為受控電壓源、饋網型轉換器的外接口特性為受控電流源，調控方式的異構特點使得轉換器之間的協調更加困難。而現有僅針對構網型轉換器的直流微電網系統的協同控制方法無法適用。
為解決該問題，本文提出了一種混雜的分布式二次控制補償策略，通過構網型與饋網型轉換器的協同控制，實現雙向電流的精確比例分配。在理論分析中，引入電流-電壓融合的調控誤差系統，將電壓調控和電流分配問題轉化為融合誤差系統的穩定性問題,進一步結合圖論和廣義負定矩陣性質，推導出使系統穩定的參數取值條件。本研究為保障新能源靈活并網與安全消納時的均流調壓控制提供重要的理論依據和分析手段，助力實現雙碳目標。

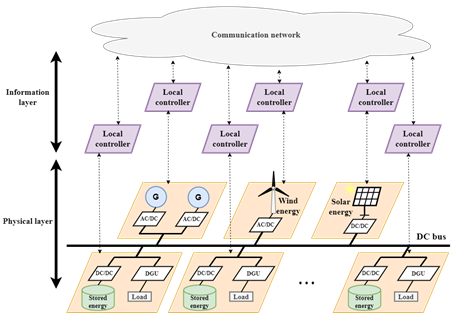

圖1 直流微電網示例
02 本文工作
本文針對直流微電網中同時包含構網型和饋網型轉換器的復雜情況，提出了一種創新的分布式混合控制策略。首先，對構網型轉換器采用基于V-I下垂的二次控制策略，對饋網型轉換器則采用無下垂的直接二次控制策略。為了解決混合控制導致的系統動態矩陣不對稱問題，本文創新性地構建了電流誤差和電壓誤差的線性融合閉環系統，將微電網控制問題轉化為矩陣攝動的特征值分析問題。通過結合圖論和廣義負定矩陣?yán)碚?，?yán)格推導出了保證系統穩定性的參數約束條件。此外，研究還考慮了實際通信時延對系統穩定性的影響，給出了時延穩定邊界。最后，通過MATLAB仿真和硬件實驗驗證了所提控制策略在負載切換、即插即用和時變負載等多種工況下的有效性，相比傳統方法具有更快的響應速度和更好的控制精度。

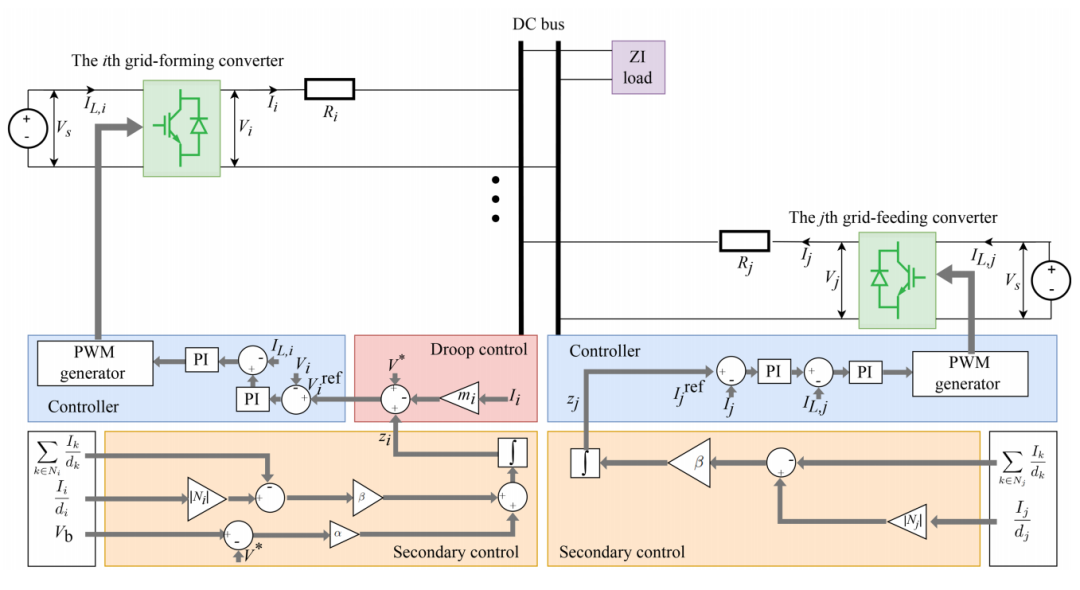

圖2 面向構網-饋網混合轉換器的直流微電網分布式控制框架
本文的創新點如下：
(1) 現有研究多集中于構網轉換器的協同控制，本文探討了多個構網和多個饋網轉換器的協同控制問題。由于不同類型的能量源有著不同的工作原理與特點，因此構網-饋網混合模式成為了保障系統穩定運行的必然選擇，相比只考慮電壓受控的直流微電網系統而言，同時包含構網和饋網轉換器的直流微電網系統能夠與更多類型的能量源及應用場景適配。
(2) 在控制器結構設計與部署方面，和現有文獻相比，本文對饋網轉換器采用了無下垂的控制方法，在雙閉環控制中直接接入電流分配的二次控制信號。因此，在實施過程中無需額外的電壓傳感器來采集本地電壓信號做I-V下垂控制，降低了控制器部署成本。
(3) 在穩定性分析方面,現有研究對饋網轉換器采用了I-V下垂方法，類似于構網轉換器的 V-I下垂控制，構造了饋網轉換器輸出電流與輸出電壓的耦合結構，通過合適的參數選取來保障整個系統動態矩陣的對稱性；本文的電流受控節點由于未使用電壓信號，系統矩陣呈現非對稱性，對稱矩陣的理論分析手段無法適用，因此本文構建了新的矩陣分解方法和組合結構，并基于廣義負定矩陣的秩一擾動特性，得到穩定性判據。
03 實驗結果
本文通過仿真和硬件實驗對所提出的混合分布式控制策略進行了全面驗證。在仿真部分，利用MATLAB/Simulink搭建了包含6個分布式發電單元（4個構網型和2個饋網型）的直流微電網測試平臺，重點考察了負載切換、即插即用以及時變負載三種典型工況，分別從動態性能和穩態性能兩方面與現有方法進行了對比，凸顯出本文控制器的優越性能。硬件實驗平臺采用dSPACE控制器和4個轉換器（2個構網型和2個饋網型），分別通過負載切換測試和電流分配比例切換測試進一步證實了控制策略的有效性。

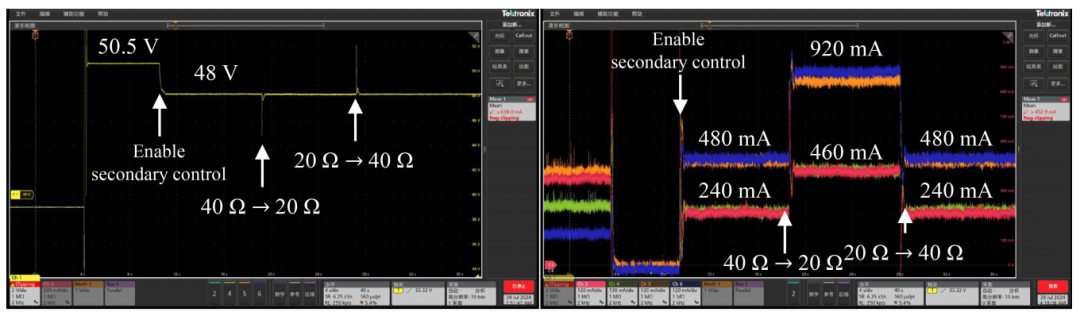

圖3 實驗測試的總線電壓與輸出電流響應
