中國儲能網訊：VSG（虛擬同步發電機）構網儲能是一種讓儲能系統模擬傳統同步發電機特性的技術，通過主動提供電壓和頻率支撐，實現“源網荷儲”中的“構網”功能，而非被動響應電網指令。其核心優勢是增強電網穩定性，尤其在高比例新能源接入場景下，可彌補光伏、風電等波動性電源缺乏慣性的短板，讓電網更“抗擾動”。
VSG構網儲能的核心技術難點主要集中在三個方面：
1. 慣性與阻尼的精準調控：需動態匹配電網實際需求，過大會導致響應遲緩，過小則無法有效抑制擾動，平衡難度極高。
2. 多機協同控制：大規模集群運行時，各VSG單元需避免頻率/電壓振蕩，實現精準同步，防止“多機失穩”。
3. 故障穿越與保護策略：既要在電網故障時快速響應支撐，又要避免自身因過流、過壓損壞，保護邏輯需兼顧“支撐性”與“安全性”。
1.1 應用背景
在偏遠地區及海島的應用場景下,沒有大電網輸入，故需要純離網光儲構網。以及在大型的備電應用場景中，離網狀態也需要多PCS 并機構網。
傳統的 VF 離網 PCS 并機受到通信負載率限制，總的構網容量和通信距離受限（50m以內），而且在離網狀態下無法主動控制功率，不能做SOC 均衡策略，影響整個系統的穩定性，增加維護成本。
1.2 離網在線 SOC 均衡功能
1.2.1 傳統 VF 通訊架構
傳統 VF 模式并機需要使用CAN 通信線鏈接，通信距離有限制，并機臺數有限制(4-6臺離網并機)。且在離網狀態下，無法控制有功與無功功率，容易導致 SOC不均的問題。
1.2.2 VSG 并機架構
VSG 模式下并機無需通信線連接，只需要EMS 分別調控每個 PCS 的二次調頻和調壓指令即可保持系統穩定。并機數量目前可以做到12臺，在離網狀態下可通過二次調頻指令分開控制每個PCS 的充放電指令。
1.3 離網多臺并機組網通信方案

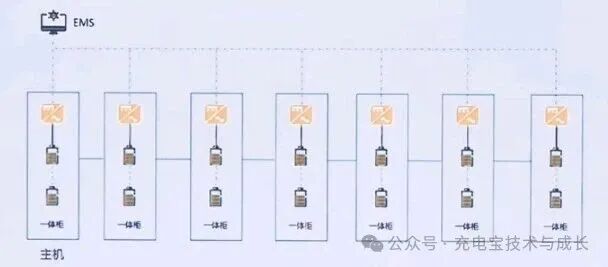

1.3.1 多機柜無通信 VSG并聯
控制方式:EMS 通過通訊線向任意一臺機器發送開機指令，隨之該臺機器先建立電壓，然后依次向從機下發開機指令依次啟動，間隔30s。

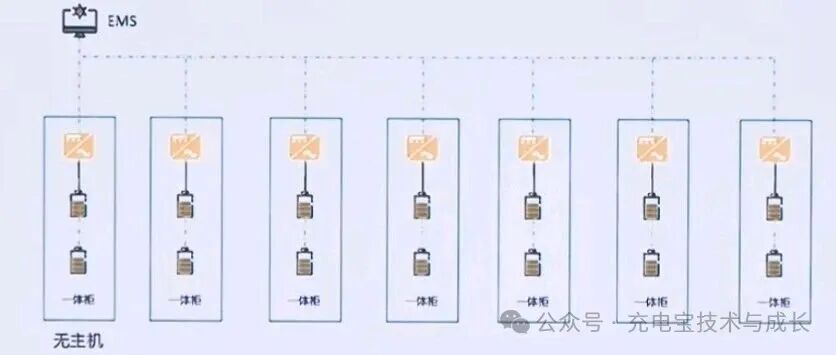

1.3.2多機柜弱通信 VSG 并聯
控制方式:EMS 通過通訊線向所有機器發送開機指令，隨之主從機等待指令確認完畢后自動同步黑啟動。
弱通信說明:可具備同步一鍵黑啟動、功率指令同步功能。
1.3.3 多機柜弱通信 遠距離組網無通信構網并聯
控制方式:EMS 通過通訊線首先向CAN 組內容量最大的主機發送開機指令，等待開機完成后，依次向容量遞減的 CAN 通信組的主機發送開機指令，期間等待30s-60s。
