一、 項目概述

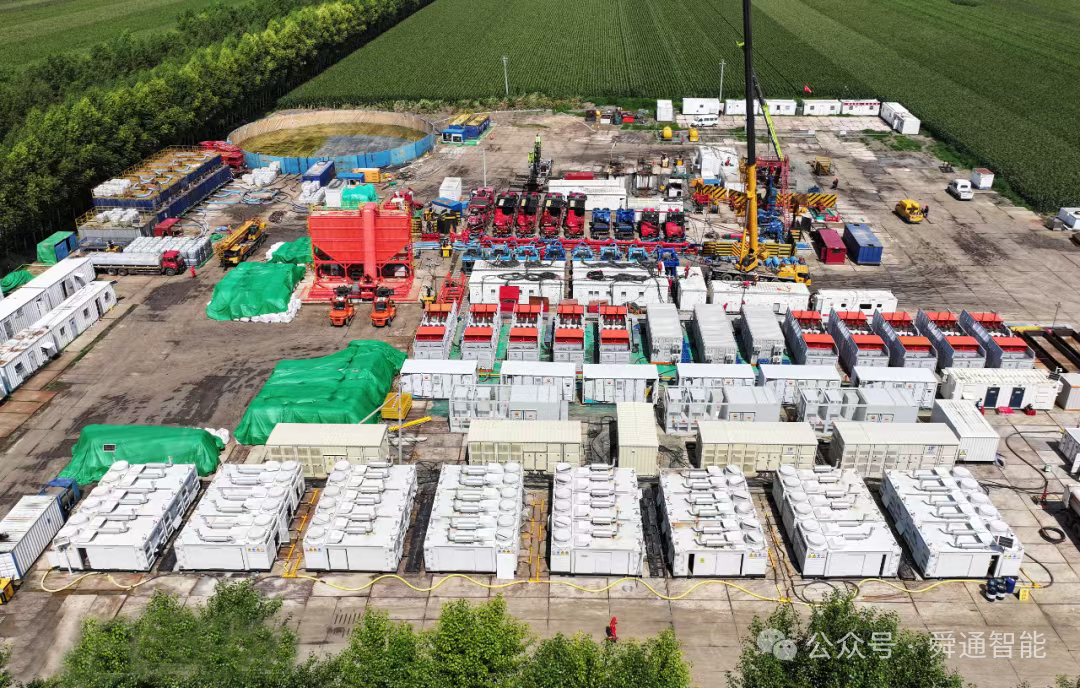

該系統為國內最大功率電壓裂用燃?xì)鈾C(jī)組和儲能混合動力系統，在位于松遼盆地北部杜爾伯特蒙古族自治縣境內的渤海鉆探井下YS64100鉆井隊作業現場，正式通過用戶方驗收，為石油鉆探行業綠色轉型提供了有利的裝備支撐。

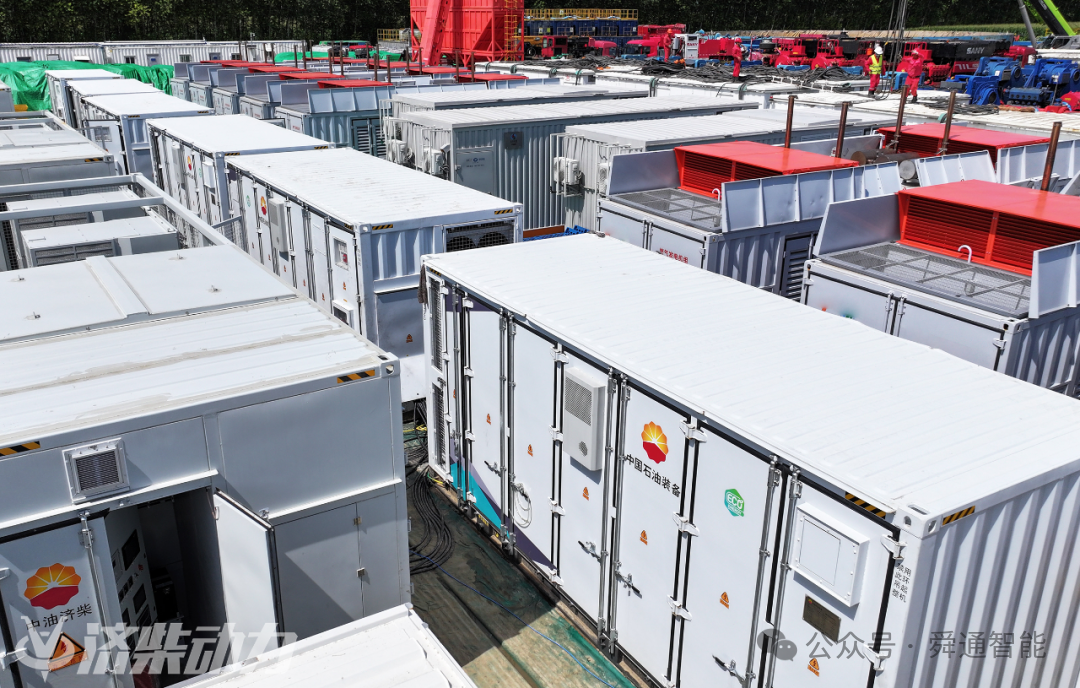

該系統主要由48臺額定功率300KW的燃?xì)獍l(fā)電機組，與6套5MWH磷酸鐵鋰儲能系統組成。壓裂作業過程中，燃?xì)鈾C(jī)組和儲能系統共同為電驅動壓裂泵提供動力，總功率可達24MW。
燃?xì)鈾C(jī)組儲能混合動力電站，增加部分儲能代替部分燃?xì)鈾C(jī)組，主要是為了解決燃?xì)鈾C(jī)組電站初始投入高、運維成本高、發電效率低等主要問題。該系統主要是進行混合動力電站中燃?xì)鈾C(jī)組和儲能系統的數據采集、集中監控以及協調調度、功率管理等功能，通過對燃?xì)鈾C(jī)組、儲能系統、中控系統等運行協調控制，可以提升多機組電站運行的整體效率和性能，提高單臺機組運行功率，通過統一的能源管理系統進行綜合協調控制，保證電站整體運行的穩定可靠性。
二、 系統功能介紹
1. 系統功能結構

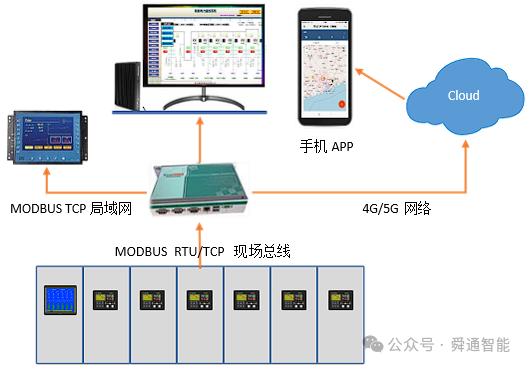

燃?xì)鈾C(jī)組儲能混合動力電站功率管理系統 HPMS（以下簡稱 HPMS 功率管理系統），可以在電站運行現場實時進行機組運行現場的監控和參數保存，主要包括電站運行單線圖、實時數據/歷史數據、實時曲線 /歷史曲線以及報警保護等監控保護功能，也可以通過 4G/5G 網絡把運行參數上傳動中國石油云平臺上，通過 PC 電腦瀏覽器或手機 APP 進行參數查看和監控。
圖 1 系統功能

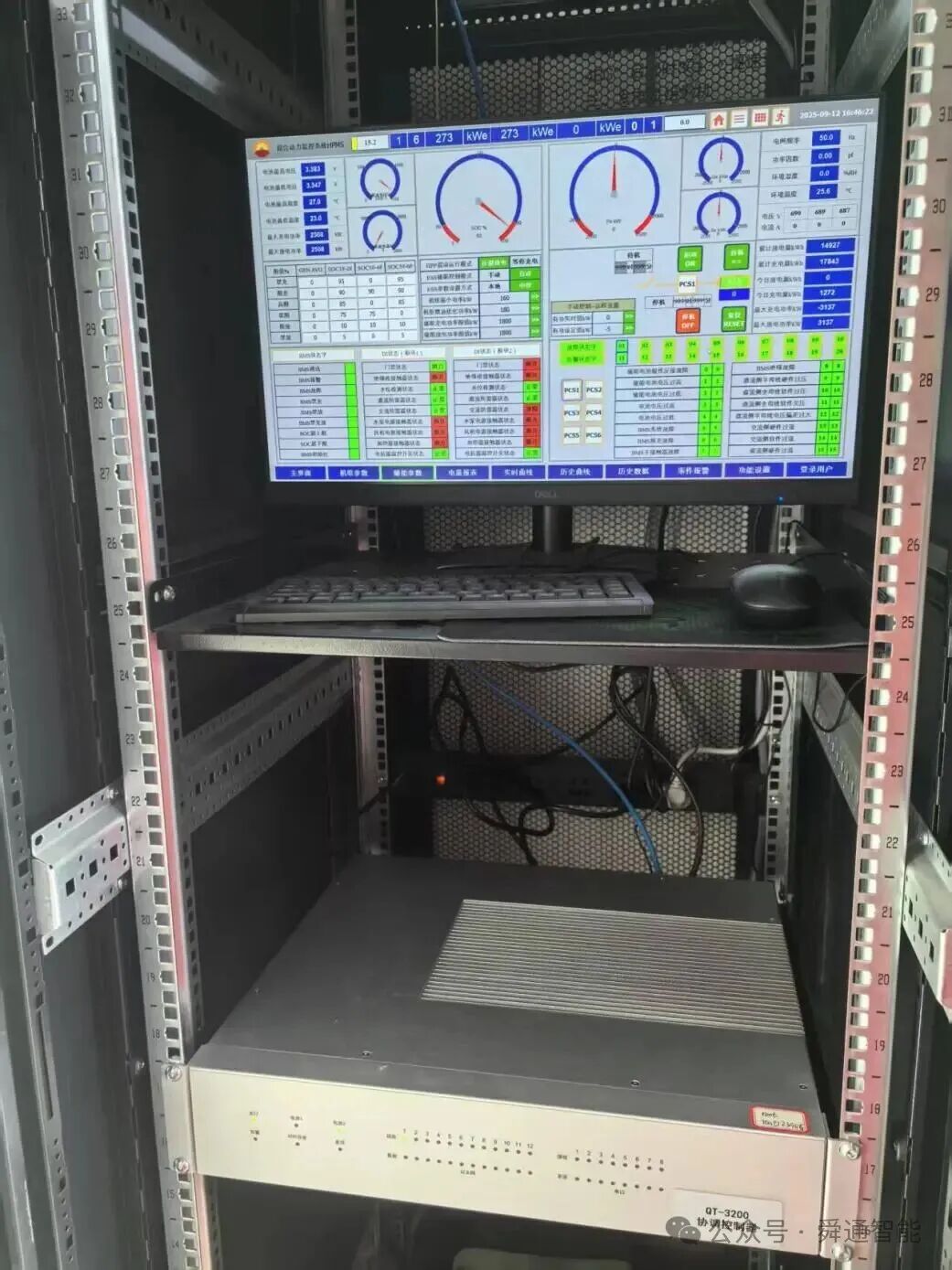

2. 系統主界面
在監控系統主界面上，圖2 中控主界面（儲能放電狀態）和圖3中控主界面（儲能充電狀態），主要顯示了電站運行機組和儲能的單線圖，以及發動機熱工參數、發電機和儲能系統的電氣參數等運行參數，可以直接查看全站機組和儲能的運行、并網、報警、故障等狀態。
主界面中通過一次圖顯示電站運行機組和儲能的并網運行狀態：主母線不帶電狀態是橙色，帶電時是綠色；主開關分閘狀態時顯示橙色，合閘狀態時顯示綠色。機組不運行時，線路顯示是橙色，帶電狀態時是綠色；儲能不運行時，線路顯示是橙色，放電狀態時功率顯示正值、顏色為綠色（如圖2），充電狀態時功率顯示負值、顏色為藍色（如圖 3）。

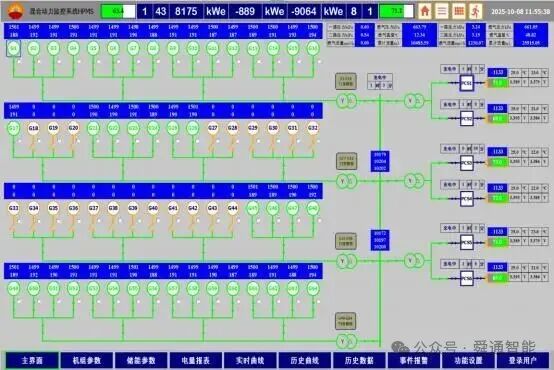

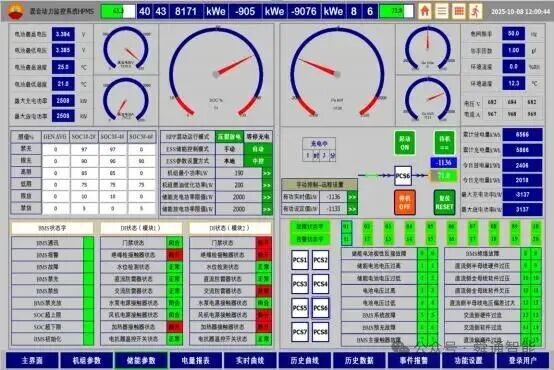

圖 2 中控主界面（儲能放電狀態）
圖 3 中控主界面（儲能充電狀態）
3. 機組參數
機組運行的儀表監控、功率比值、故障報警、發電機 PQ 圖等詳細信息。

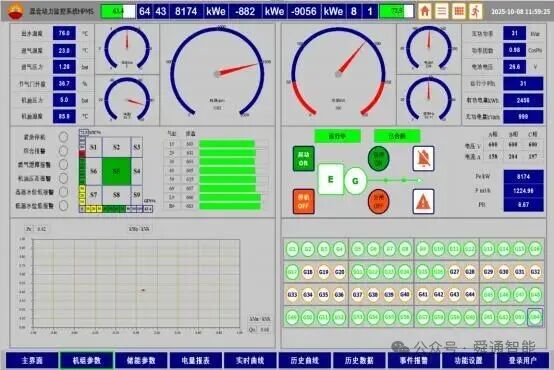

圖 4 機組參數
同樣，在允許組控狀態下，如圖 5 單臺機組控制，通過點擊起動/停機、合閘/分閘等控制本臺機組的起動/停機、合閘/分閘。

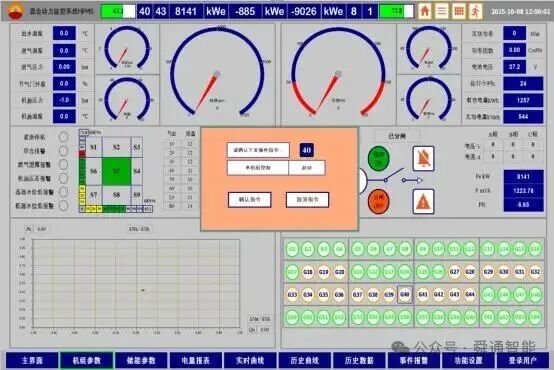

圖 5 單臺機組控制
4. 儲能參數
【儲能參數】監控畫面， 查看儲能運行的儀表監控、功率比值、故障報警等詳細信息。
圖 6 儲能參數
圖 7 儲能控制方式切換

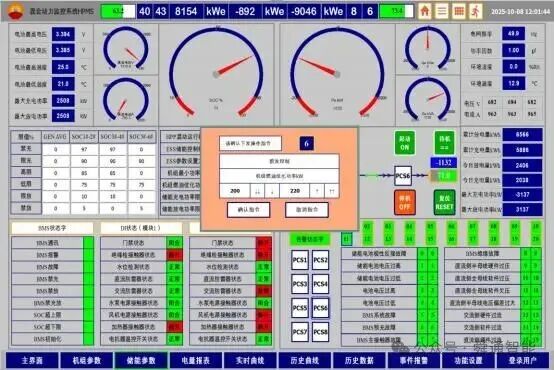

圖 8 儲能控制參數設置

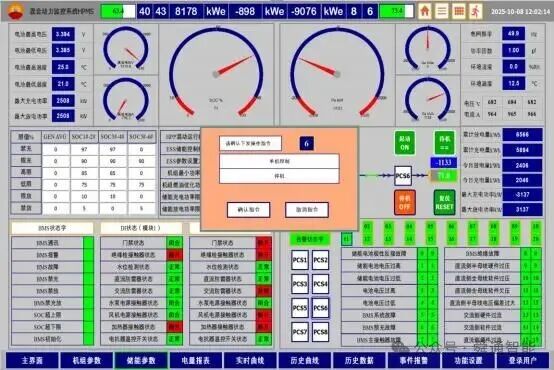

圖 9 儲能 PCS 啟停控制
三、儲能監控
儲能系統的本地監控系統主要以 1 套逆變升壓一體撬（含 PCS）、2 套儲能電池艙（含 BMS）為主組成，主要負責本單元的 PCS 、BMS 等集中監控。
1. 儲能主界面
機組數據：包括在線臺數、實時有功、無實時無功、帶載率（在線的全部機組有功功率值/在線的全部機組額定功率值）。
PCS 與 BMS 數據：包括兩臺PCS 和 BMS 的運行狀態、電池箱總電壓和總電流、電池箱單體的最高溫度、最低溫度、最高單體電壓、最低單體電壓、電池箱累計充放電量以及有功和無功期望值，還顯示了兩臺 ESS 實時功率值、SOC值、SOH 值.

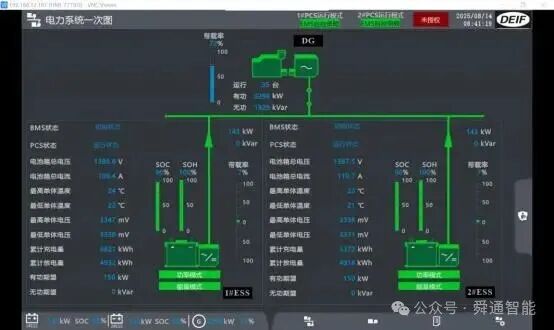

圖 10 儲能主界面
2. 儲能參數
該界面顯示兩臺 PCS 和 BMS 各項運行數據，相對主界面顯示，增加了一些儀表顯示和報警故障顯示。

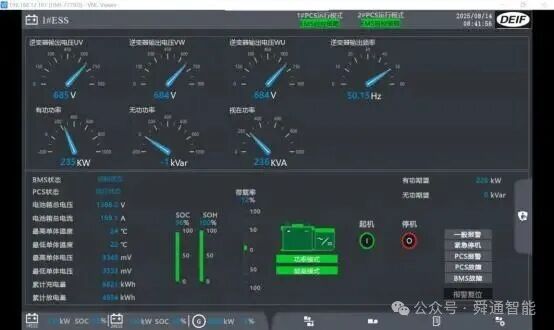

圖 11 儲能參數
3. 控制邏輯參數設置
儲能充電和放電限值：充電功率和放電功率最大限制都為 2000KW，即儲能充電和放電的最大功率都不會超過 2000KW。

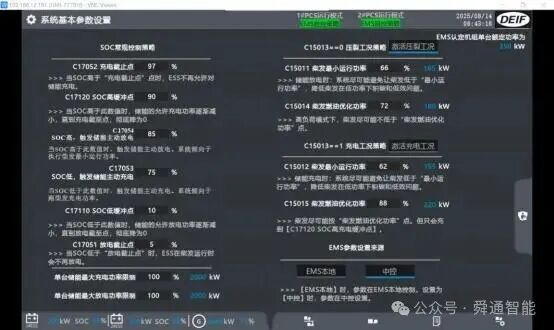

圖 12 參數設置

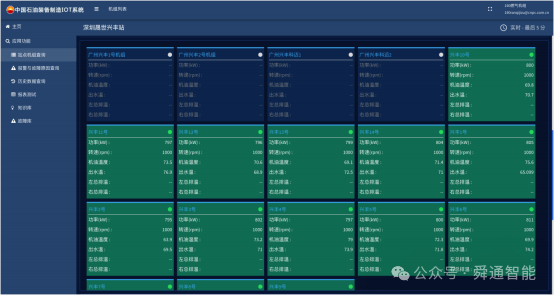

圖 13 遠程監控云平臺
遠程監控手機APP 所示，可以直接查看全站機組發動機熱工參數、發電機、儲能等電氣參數等運行參數。

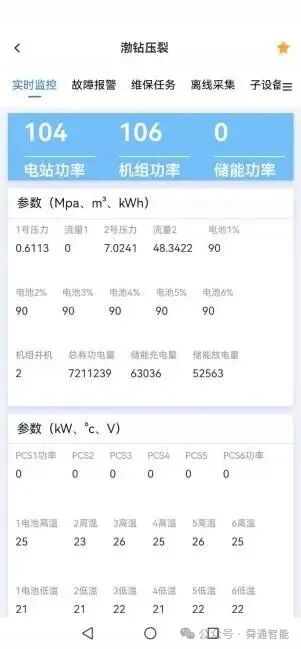

圖14 遠程監控手機 APP
四、項目意義
該項目由武漢舜通與濟柴動力聯合研發，作為國內首套依托“氣體發電+儲能調節”替代柴油動力的大功率鉆探解決方案，該系統低碳環保、智能高效，與傳統鉆采裝備相比，占地面積更小、能源消耗更少，節能減排、降本增效優勢明顯
按照相同工況測算，這套“混動”方案相比傳統柴驅動力方案，綜合效益提升了16%。同時，這套系統的運行方式對發電機組更友好，設備利用效率更高。
應用這套系統，在壓裂作業間歇期，可利用燃?xì)獍l(fā)電機組為儲能系統充電，這樣既減少了機組啟停次數，降低燃?xì)鈸p耗，又確保了機組一直在高效區運行，有效提高了燃?xì)獍l(fā)電效率。
按照濟柴動力的市場規劃，將以這次突破為標桿，全力推動燃?xì)鈾C(jī)組和儲能混合動力系統在大慶古龍陸相頁巖油國家級示范區的應用，以更加廣泛的市場實踐，為傳統能源開發“插上綠色翅膀”，實現低碳轉型發展。
