中國儲能網訊：液流電池作為一種大規模儲能技術，其核心部件包括電堆、電解液和流體系統。其中，石墨流道作為電堆內部的關鍵結構，負責均勻分配電解液，保證電池反應的效率與穩定性。石墨流道的設計與制造質量直接影響液流電池的循環壽命和能量效率。因此，如何根據不同的電池設計定制石墨流道產線，并實現高效、穩定的生產，成為行業關注的重點。
我們將從以下幾個方面展開討論：石墨流道在液流電池中的作用、定制產線的主要環節、高效生產的實踐方法，以及常見問題的應對策略。
1、石墨流道在液流電池中的功能
液流電池的正負極電解液在循環泵的驅動下，分別流經電堆的正負極半電池。石墨流道位于雙極板或電極框上，其主要作用包括：
-引導電解液均勻分布到整個電極表面，避免局部流動死區，確保電化學反應充分進行；
-維持電解液在電極內的停留時間，促進活性物質與電極的有效接觸；
-通過流道形狀與尺寸的優化，降低流動阻力，減少泵功損耗；
-保證電池長時間運行下，流道結構不發生變形或腐蝕，延長電堆使用壽命。
在實際應用中，流道設計需與電極特性、電解液性質及運行條件相匹配。常見的流道形式有蛇形、平行、交指狀等，不同構型對流動均勻性、壓降及傳質效果有顯著影響。
2、定制石墨流道產線的主要環節
每個液流電池項目的電堆規格、功率等級和運行環境可能存在差異，因此石墨流道常需要“量身定制”。一條完整的定制產線通常包括以下環節：
-需求分析與方案設計：首先明確客戶對石墨流道的材料性能、尺寸精度、年產能等具體要求。例如，采用何種石墨材料？是模壓成型還是機械加工？年產量需達到什么規模？在這一階段，生產方與客戶充分溝通，確定技術路線與基本參數。
-材料選擇與預處理：石墨材料的純度、密度、機械強度及導電性多元化滿足液流電池的運行條件。一般選用高純石墨或復合石墨材料，保證耐腐蝕性與導電導熱性能。部分應用場景需要對石墨進行浸漬處理，以增強其氣密性和強度。

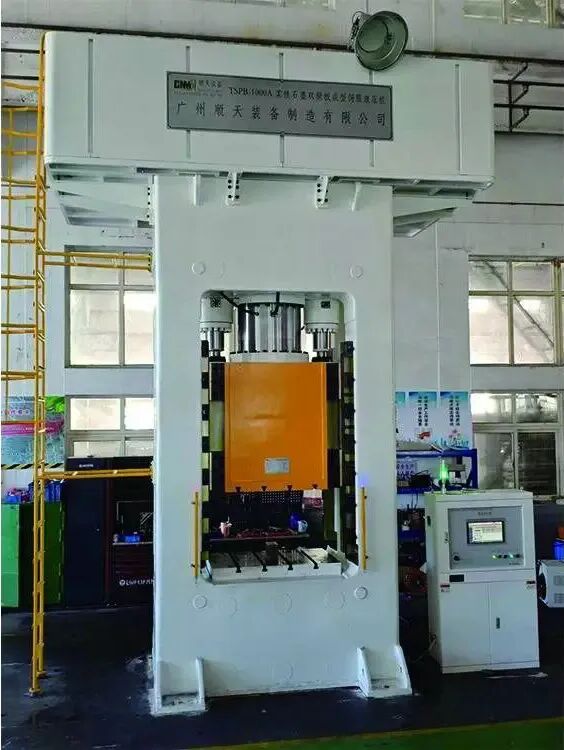

-成型與加工工藝：根據流道結構復雜度與精度要求，選擇適當的成型與加工方式。例如，對于簡單流道可采用模壓加燒結的一體成型工藝；復雜三維流道則多采用數控雕刻、激光加工等精密機械加工。加工過程中需控制好刀具參數、切削速度，避免石墨崩邊、裂紋等缺陷。
-檢測與品質控制：每批次石墨流道多元化經過尺寸檢測、氣密性測試與導電性檢查。采用三坐標測量儀、光學投影儀等設備，確保流道深度、寬度、間距等參數符合設計要求。同時對表面進行微觀檢查，防止毛刺或雜質影響密封與電解液流動。
-包裝與物流方案：石墨材料脆性較高，易在運輸中破損。定制產線需設計專用包裝，例如采用防震材料分層隔離，并制定合理的倉儲與發貨流程，確保產品完好送達客戶。
3、實現高效生產的幾個關鍵點
定制產線不僅要保證產品質量，還需提升生產效率、降低綜合成本。以下是幾個常見的高效生產實踐：

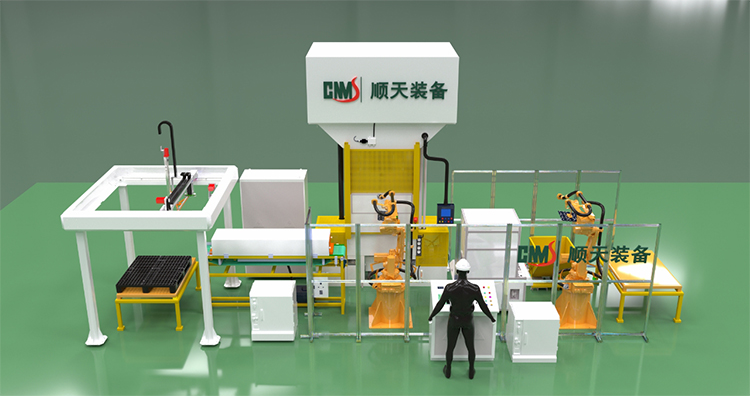

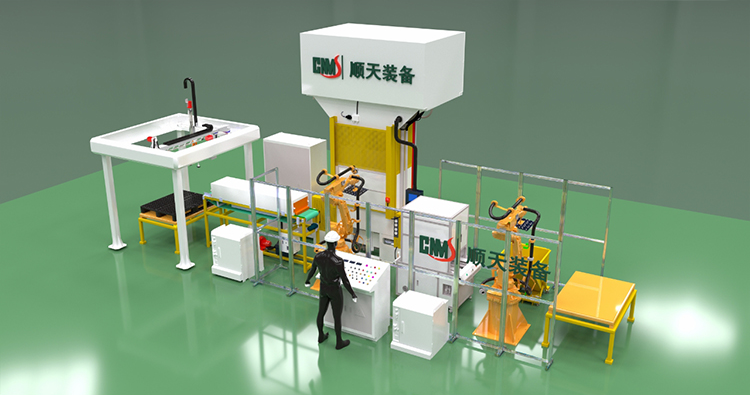

-模塊化產線設計：將石墨流道生產流程劃分為多個標準模塊，如原料處理、粗加工、精加工、檢測、包裝等。當訂單規格變化時，只需調整相應模塊的工藝參數或夾具，即可快速切換，減少設備重新調試時間。
-加工參數優化與自動化：通過工藝試驗確定不同石墨材料的受歡迎切削速度、進給量等參數，編制標準化加工程序。引入機械手或自動化上下料系統，減少人工干預，提高加工一致性并降低勞動強度。
-生產數據追溯與分析：為每件石墨流道賦予高標準編號，記錄其材料批次、加工設備、操作人員、檢測結果等信息。利用這些數據統計分析常見缺陷類型及其產生環節，持續改進工藝。
-能耗與材料管理：石墨加工過程中會產生粉塵，需要配備除塵系統。同時對石墨邊角料進行回收利用，例如粉碎后用于低密度石墨制品，降低原料成本。優化生產節拍，減少設備空轉，控制電費等運行支出。
4、常見問題與解決思路
在石墨流道定制與生產過程中，常會遇到一些典型問題，以下是幾個例子：
-問題一：流道尺寸精度不穩定，部分產品超出公差范圍
可能原因包括刀具磨損、夾具松動或機床溫度變化。解決辦法是定期更換刀具，加強設備點檢，并在加工環境中引入溫控措施。同時，提高在線檢測頻率，及時發現偏差并調整。
-問題二：石墨流道在裝配或使用中出現破裂
這一般與材料內部缺陷或加工應力集中有關。應對措施包括加強原材料入廠檢驗，優化刀具路徑以減少尖角過渡，并在加工后增加應力釋放工序，例如低溫熱處理。
-問題三：生產成本偏高，難以滿足客戶預算
若客戶對成本敏感，可評估采用級配石墨材料或復合材料的可行性，在保證性能的前提下降低原料費用。同時，通過成組技術將相似規格訂單集中生產，減少換型時間，提高設備利用率。
5、總結
液流電池石墨流道的產線定制是一項綜合工程，涉及材料、機械、自動化等多個領域。成功的定制方案多元化基于客戶實際需求，結合成熟的生產工藝與嚴格的質量控制。通過模塊化設計、參數優化、數據追溯等手段，能夠在保證產品一致性與可靠性的同時，提升產線整體效率，為液流電池的大規模應用提供關鍵部件支持。
未來，隨著新材料與新工藝的引入，石墨流道的制造精度與生產效率有望進一步提升，同時單位成本可能逐步下降。生產方需要持續關注行業技術動態，加強與電池設計方的協作，共同推動液流電池儲能技術的發展。
