它的建設面臨重重考驗：如何穿越地形復雜的海底？海纜如何安全敷設？路徑如何準確控制？敷埋時如何防止損壞？本報記者深入探訪，為您呈現海底電纜敷設的全過程。
“海在城中，城在海上。”是福建廈門的真實寫照。廈門城市中心區域的廈門島，被海水切斷了它與集美等各區的聯系，島上所需電能全部依靠三個進島電力通道輸送。
廈門電力進島第一通道擴建工程與其他兩條進島線路不同，它起自廈門市集美區，止于廈門島，橫穿海域3.75千米。
比起在陸地，在海底敷設電纜要面臨很多挑戰：海纜埋多深安全？海纜怎樣在海中順利延伸？
為了解決此項技術難題，國家電網公司依托該工程在國內首次提出并采用了適合高電壓、大容量、復合光纖海纜施工特點的先進技術手段，把3根重達350多噸的電纜和1根通信光纜逐一埋入3米深的海泥中，實現節省工程投資950萬元。
掃海：摸清海底復雜地勢
掃海是施工的第一步。經過勘探，電纜敷設路徑主要由軟質的淤泥、砂、粘土等組成，不會造成阻礙。但海床面并不平整，可能對施工設備和電纜構成威脅，需在施工前給海床做清掃。
施工隊員將掃海錨系在錨艇或者拖輪的尾端，錨艇拖帶著掃海錨在敷設路徑上行進，一趟又一趟，將海床上的牡蠣條石、沉船殘骸等障礙物清除干凈。
掃海完成了，準備工作也只剛開了個頭。要知道每根電纜都近4千米長，中間沒有一個接頭，完全盤在電纜盤上，每個電纜盤有350多噸。這樣一個“巨無霸“，怎么入海呢？為此，施工人員專程找來了全國唯一的一艘電纜光纜敷設船，歷時9天9夜從上海駛?cè)霃B門海域。
船來了，還不能馬上開工。海上施工作業受水文、風速等的影響很大，為了保證海纜敷設一次成功，施工隊員多次試航，測量在不同環境下，敷纜船上各類機械設備施工所需的基本參數值，比如埋設機的行進速度、高壓水槍的壓力等。
入海：有效避免海纜打結
“這一工程中采用的電纜，直徑超過17厘米，足足有成年人的大腿那么粗，是目前國內最粗的電纜。而且很重，每米電纜就有87千克。”負責該項目施工的廈門電業局基建工程師江慧聰告訴記者。
別看電纜這么粗壯，其實非常“嬌氣”，電纜從電纜盤中引出來的時候，每退一圈，電纜就要扭轉360度，容易扭結或打圈。設計者給敷設船加裝液態馬達的電纜盤，電纜盤能旋轉地將電纜導出，避免了電纜打結的麻煩。
海纜引出來了，還必須確保海纜“行走”的速度和船只航速、布纜速度始終一致，否則容易引起電纜緊張或松弛，也會對電纜造成傷害。為了確保敷設船上各類機械設備保持協調同步，施工隊提出了利用先進技術系統和人為操控相結合的方法，實現了施工機具同步控制。
測距：風吹浪打不“跑偏”
廈門海底電纜共包括3根電纜和1根通信光纜，每根都要單獨敷設。由于電纜間距較小，不僅要確保電纜在施工中不受損傷，還要使4根海纜之間保持25米的設計距離，防止電纜重疊。
這又是一個難題。“在海上，25米的距離是非常小的。往往一個浪打過來，都能把電纜推出不止25米。”江慧聰告訴記者。
為了控制敷設距離，施工采用了精確的導航定位系統，把船位偏差嚴格控制在10米范圍內。在面對較大波浪影響的時候，施工人員用慢速絞錨敷埋的方法，由施工船四個角拋出四個定位錨，再加上施工船前方由牽引鋼纜、后方有自重約40噸的埋設機作為穩船錨，六個錨把施工船只穩住，靠收放錨繩來調整船位航向，有效保證了電纜敷設不“跑偏”。
盡管施工船的敷埋速度能夠達到每分鐘8米，但為了能平穩地將電纜敷設下去，施工人員以每分鐘1米的進度進行敷設，敷設單根海纜就需要3天左右。施工期間，船上50多名施工和監理人員晝夜不間斷工作，吃住都在船上。

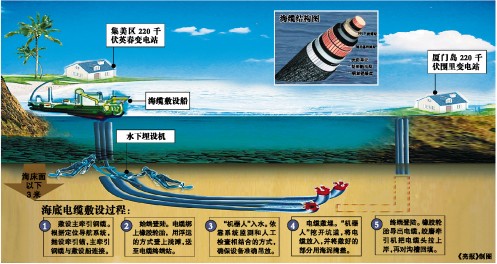

深埋:潛伏海泥之下3米
敷設在海底的電纜，除受到潮汐、波浪、沖刷、地震等海底物質的摩擦影響外，人類越來越頻繁的海上活動也對海纜的安全運行帶來了干擾。同時，由于海纜運行環境及修理技術的特殊性，海纜一旦發生故障，很難在短時間內修復。
除了運用可靠的電纜產品之外，加深海纜的埋設深度，是避免外力損傷、保證海纜安全運行的最有效措施。所以，該工程的電纜全都埋入海泥之下3米深的位置。
邊敷邊埋并不是件容易的事兒，這項工作多虧了一件高科技武器——埋設機，由于能夠準確地控制電纜的埋設深度，自動化程度相當高，所以它又被稱為“水下敷纜機器人”。
“水下敷纜機器人”像一架藍色的雪橇，帶著電纜緩緩入水，雪橇的前端還有個鳥嘴形狀的巨型海底割刀和兩把高壓水槍，它一邊在敷設船的牽引下在海底滑行，一邊快速在海底“割”開一條深3米寬1米的海溝，將電纜放置在溝底。同時，利用高壓水槍沖刷形成的高速水流，把海泥沖回海溝，將電纜埋進海泥中。
此外，為了確保工程質量，在敷設過程中，每隔1千米潛水員就對“水下敷纜機器人”的觸地和整體姿態情況進行核實。
海纜登陸的海岸還設立了醒目的禁錨標識，保護海纜不受船錨傷害。
【 技術 】
國內最粗電纜
工程采用PPLP復合紙絕緣海底電纜，外徑超過17厘米，每米重達87千克，是目前國內最粗的電纜。它采用2500平方毫米大截面銅芯、1200平方毫米大回流導體技術，送電容量能夠達到600萬千伏安。此外，與普通紙絕緣相比，它的長期允許運行溫度由80攝氏度提高到了85攝氏度，可以降低海纜絕緣損耗50％，每年可節電約26萬千瓦時，提高送電容量8.5％。
