中國儲能網訊：近日，國家知識產權局公布專利“一種微電網用柔性并離網切換裝置”，申請人為北京科諾偉業科技股份有限公司。

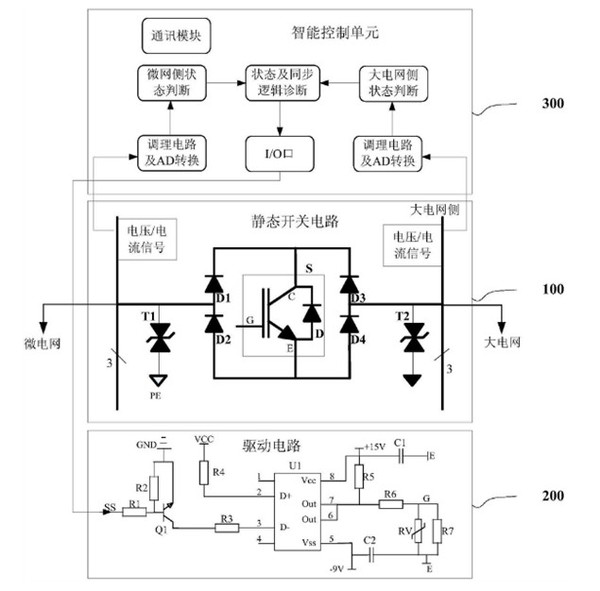

一種微電網用柔性并離網切換裝置由靜態開關電路、驅動電路及智能控制單元組成。靜態開關電路是切換裝置的硬件主體；采用全控型半導體器件IGBT實現快速通斷；并通過IGBT模塊與四個二極管的排列實現其對雙向電壓與電流的阻斷能力；在微電網及大電網的交流母線上均裝有浪涌吸收抑制器件，避免IGBT過壓失效。驅動電路采用光藕驅動；并實現控制信號與驅動信號的隔離；通過+15V與-9V的驅動電壓確保IGBT快速可靠通斷。
智能控制單元采用數字化信號處理器作為控制元件；通過數據采集電路完成對電網的狀態及同步邏輯的診斷，根據診斷結果，利用I/O口實現對靜態開關的智能控制及狀態監測；通過通訊模塊實現其與外部其他設備及上位機的數據交互。
