中國儲能網訊：綜合比較各類可再生能源的利用，光伏和風電是其中技術最成熟的，也被視為未來最有前途的可再生能源利用技術。風能資源和光照資源都具有間斷性和不穩定性的特點，然而全球某些地區從宏觀上來看，風能資源和光照資源在地理分布上具有較大一致性，比如我國的“三北地區”，既是風能資源豐富的地區，又是太陽能資源豐富區，適合建設大規模風電場和光伏發電站。在這些地區，可以充分利用風能與太陽能在地域上的重合性及時間上的互補性，建設風光互補電站，使電站整體出力區域平穩的同時，還可以降低投資、提高效益。
本文對“三北地區”某10萬kW的風電場進行初步分析，從資源、土地、出力、送出和經濟性幾個方面淺析其補充建設光伏的可行性。
一、風電場概況
該風電場所在區域地形十分平坦、交通便利、地質條件良好。風電總裝機規模10萬kW，共安裝了66臺1.5MW的風力發電機組，場內建設一座220kV升壓站，并安裝一臺100MVA主變壓器，220kV側電氣主接線采用單母線接線方式，以一回出線接入系統。
該風電場場內測風塔70m高度年平均風速分別為7.1m/s，年平均風功率密度348.0W/m2，3~5月、10~11月風速風功率密度較大，6~9月風速風功率密度較小。從日變化上來看21：00~凌晨3：00風速風功率密度較大，8:00~19：00風速風功率密度相對較小。

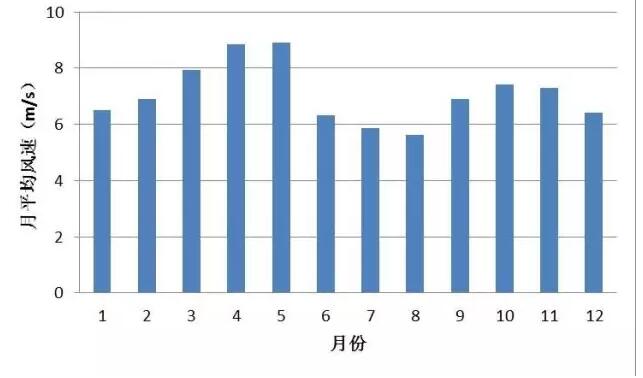

測風塔70m高度風速月變化曲線

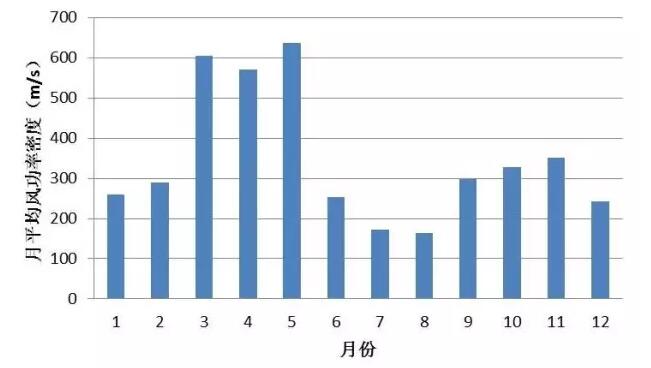

測風塔70m高度風功率密度月變化曲線

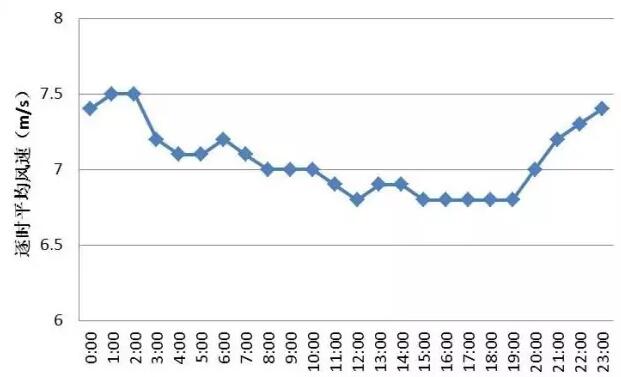

測風塔70m高度風速日變化曲線
可行性研究階段根據代表年逐小時風速、風向數據計算出風電場滿發小時數約2360h(計算所采用的風機與實際安裝廠家型號一致)，受限電影響，該風電場2014年全年總發電量約17530萬kW，滿發小時數1770h。
二、風電場所在區域太陽能資源
風電場所在區域?qū)贉貛Т箨懶约撅L(fēng)氣候，多年均日照時數約2880小時，日照時間較長;多年平均太陽能總輻射量5300MJ/m2，屬于太陽能資源總量“很豐富帶”，適合光伏電站的建設。
三、風電場內可建設光伏場地
根據該風電場的總平面布置圖及土地利用現狀圖，升壓站以南進場道路以東約有1200畝閑置用地，土地性質以荒草地為主。根據風機實際的輪轂高度、葉片長度，模擬出冬至日風機陰影影響范圍，將風機陰影遮擋范圍剔除后，可利用的閑置土地面積約750畝，不考慮其他因素初步判斷可開發光伏容量約2萬kW。
四、太陽輻射月變化及日變化
1、太陽輻射月變化
該地區近20年太陽能月總輻射量變化如下圖所示。5~8月太陽能輻射量較大，11~1月太陽能輻射量較小。

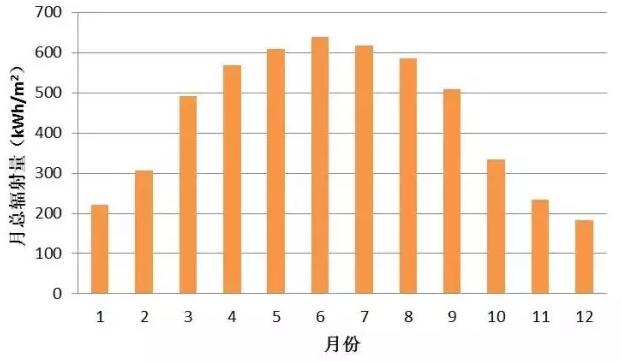

太陽輻射月變化圖
2、典型日太陽輻射日變化
對距離風電場最近的輻射觀測站四個典型日的輻射日變化進行分析，該站2014年春分、夏至、秋分、冬至四個典型日輻照度日變化見下圖。除秋分日受陰雨天氣影響外，其余三個典型日輻照在12：00~13:00出現全天最大值，主要集中在10:00~15:00，占全天的60%以上(夏至)，冬至日達90%以上。

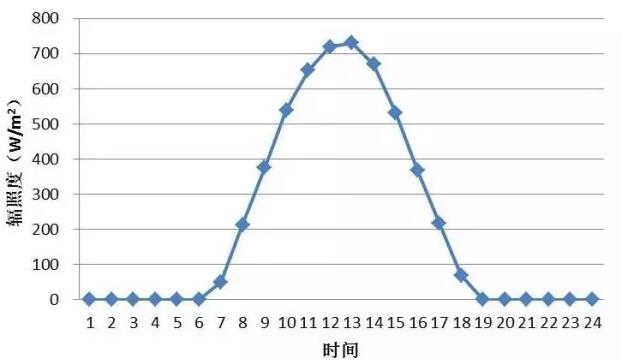

春分(3月21日-晴)

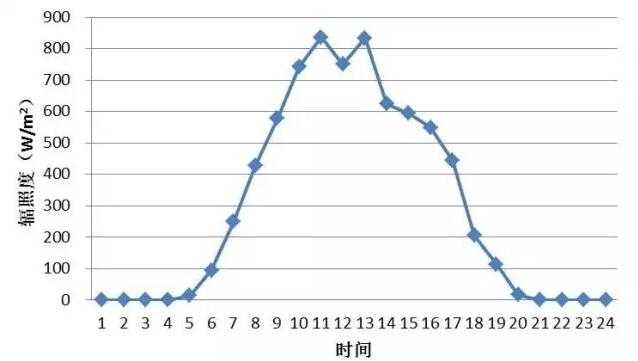

夏至(6月21日-晴)
從該風電場風速風功率月變化、日變化曲線(圖1~3)，以及輻射月變化、典型日日變化(圖5~9)，可以看出，風光資源在季節和晝夜的變化上存在互補性，尤其是晝夜變化的互補性尤為明顯。在該風電場內建設光伏，可以起到平滑出力曲線，使得輸出功率趨于穩定，緩解獨立采用風電或光伏所產生的由季節、晝夜、天氣等因素帶來的波動問題，使得風電和光伏形成互補。
五、風電場各月最大出力
該風電場2014年各月最大出力發生的時間為：1月、2月、5月、12月發生在19:00，3月發生在20:00，4月、9月發生在12：00，6月、11月發生在17:00,7月發生在23:00，8月發生在6：00，10月發生在1:00，即除4月、9月，其他各月最大出力均發生在光伏電站不發電或者發電很少的時間。
(受該地區限電影響，獲取到的發電量并不能完全反映風電場的真實情況)。

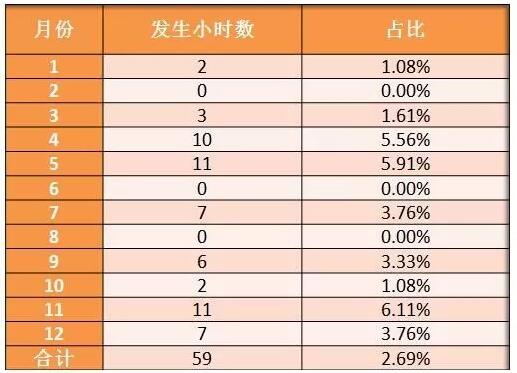

對光伏電站出力比較集中的時間段內(9:00~15:00)，風電場的出力進行分析，篩選出風電場出力大于9萬kW發生小時數見下表。
風電場出力大于9萬kW發生小時數僅占光伏電站出力集中的時間段(9:00~15:00)的2.69%，考慮光伏電站的系統效率損失及逐年衰減，保守考慮可在風電場場內空地建設1萬kW光伏電站，以1回集電線路接入原有升壓站，與風電場工程共用一臺100MVA的主變壓器。
六、經濟性分析
若在該風電場內建設1萬kW光伏電站，可利用已建成的升壓站及主要電氣設備，站內新增35kV開關柜及保護測控裝置、關口計量表、光功率預測系統以及協調控制系統等設備即可。同時可利用風電場內已修建好的進站道路和風機之間的道路，運行維護人員也可與風電場共用。經估算，與獨立建設的1萬kW光伏電站相比，投資可下降約8%~10%。
結語初步分析，在不考慮未來限電的情況下，在該風電場內補充建設1萬kW光伏電站是可行的。
原標題:淺析某風電場內補充建設光伏電站的可行性
