＊1：實證試驗預定作為新能源產業技術綜合開發機構（NEDO）的委托業務“節能革新技術開發業務”在2013年度底之前實施。
這款會發電的配管“熱發電管”將鉍碲（Bi-Te）類熱電轉換材料和鎳（Ni）沿著軸方向交替層疊并形成管狀（圖1）。在管內流過熱水、外側用冷水冷卻后，就可以通過內外的溫差來發電。特點是將Bi-Te和Ni傾斜層疊，軸方向會產生電動勢。

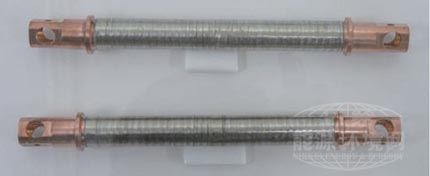

圖1：熱發電管
將Bi-Te類熱電轉換材料和Ni層疊，形成管狀。照片中試制品的長度為100mm，外徑為14mm，內徑為10mm。要想有效利用熱量，這款熱發電管最合適。
此次實證試驗在東北部清潔中心設置了由多根熱發電管構成的熱發電單元（圖2）。利用此前在該中心沒有用處的140℃左右蒸汽生成約90℃的熱水，然后使其流入該單元內的熱發電管里。而冷水則采用了該中心冷卻塔中使用的10℃純水。

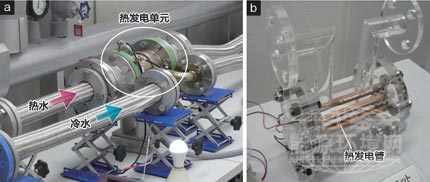

圖2：驗證試驗中使用的熱發電單元
溫差為80℃時，內置10根200mm長熱發電管的一個熱發電單元，估計可產生50W左右的電力（a ）。（b）中是該單元的模型。構造簡潔、沒有驅動部分等，因此易于維護。
該單元可最多內置10根外徑14×內徑10×長200mm的熱發電管，單位體積的發電能力在400W/m3以上，高達π型熱電轉換元件＊2的八倍左右。驗證試驗中嘗試連接多個熱發電單元，共產生了100～200W左右的電力。
＊2：π型熱電轉換元件 將p型和n型熱電轉換材料大量交替排列后連接而成。
密度提高，實現均質化
目前熱發電管的發電能力與發布這項技術的2011年6月時相比已經大幅提高。長度為200mm的熱發電管，每根可通過80℃的溫差輸出5W左右的電力。以前只能輸出2.6W左右的電力。
發電能力提高近一倍的原因是改進了制造方法。以前是將Bi-Te和Ni分別鑄造成環狀，然后通過焊錫膏將其接合。而現在則是將Bi-Te和Ni的粉末材料分別壓縮并預制成環狀，然后通過放電等離子燒結法＊3進行燒制。邊施加壓力邊在500℃的溫度下燒結約20分鐘，由此兩種材料緊密貼合，從而制造出尺寸精度出色的配管。除了材料密度得到提高外，還實現了均質化，因此發電能力得到提高。
＊3：放電等離子燒結法 將粉末或固體放入模子里施加壓力，同時流過脈沖狀的直流電流，通過壓力和焦耳熱進行加熱并燒結的方法。（《日經制造》記者：吉田勝）
