中國儲能網訊：分布式項目的接入方案由電網公司免費提供。為此，國家電網完成了分布式項目的典型方案設計。
一、設計范圍及內容
《分布式光伏發電接入系統典型設計》（以下簡稱《典型設計》）設計范圍為:10kV及以下電壓等級接入電網，且單個并網點總裝機容量小于6兆瓦。
《典型設計》根據接入電壓等級、運營模式和接入點不同，共劃分8個單點接入系統方案，5個多點接入系統方案。每個典型設計方案內容包括接入系統一次、系統繼電保護及安全自動裝置、系統調度自動化、系統通信、計量與結算的相關方案設計。
二、設計思路
1單點接入方案劃分
按照接入電壓等級，分為接入10kV、380/220V兩類。
按照接入位置，分為接入變電站/配電室/箱變、開閉站/配電箱、環網柜和線路四類。
按照接入方式，分為專線接入和T接兩類。
按照接入產權，分為接入用戶電網和接入公共電網兩類。
2多點接入方案組合
考慮單個項目多點接入用戶電網，或多個項目匯集接入公共電網情況，設計多點接入組合方案。
按照接入電壓等級，分為多點接入380V組合方案、多點接入10kV組合方案、多點接入10kV/380V組合方案三類。
按照接入產權，分為接入單一用戶組合方案、接入公共電網組合方案兩類。
3計量點設置
對于接入用戶電網，計量點設置分為兩類，一是裝設雙向關口計量電能表，用戶上、下網電量分別計量；另一類裝設發電量計量電能表,用于發電量和電價補貼計量。
對于接入公共電網，計量點設置在產權分界點處，裝設發電量計量電能表, 用于電量計量和電價補償。
4防孤島檢測和保護
分布式光伏發電系統逆變器必須具備快速主動檢測孤島，檢測到孤島后立即斷開與電網連接的功能。
接入10kV的分布式光伏發電項目，形成雙重檢測和保護策略。380V電壓等級由逆變器實現防孤島檢測和保護功能，但在并網點應安裝易操作，具有明顯開斷指示的開斷設備。
5通信方式
根據配電網區域發展差異，按照降低接入系統投資和滿足配網智能化發展的要求考慮通信方式。
優先利用現有配網自動化系統和營銷集抄系統通信。
6發電系統信息采集
接入10kV的項目，采集電源并網狀態、電流、電壓、有功、無功、發電量等電氣運行工況。
接入380V的項目，暫只采集電能信息，預留并網點斷路器工位等信息采集的能力。
三、設計方案

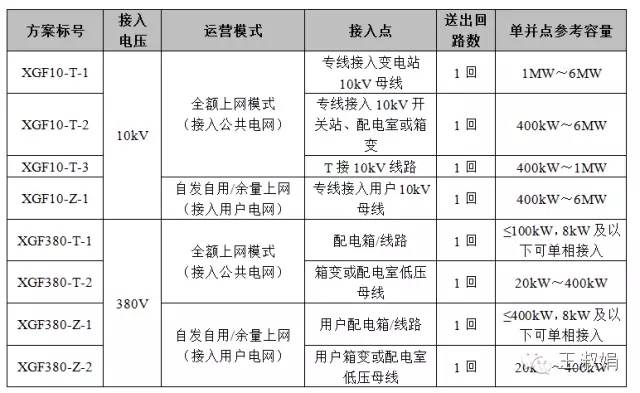

1單點接入方案

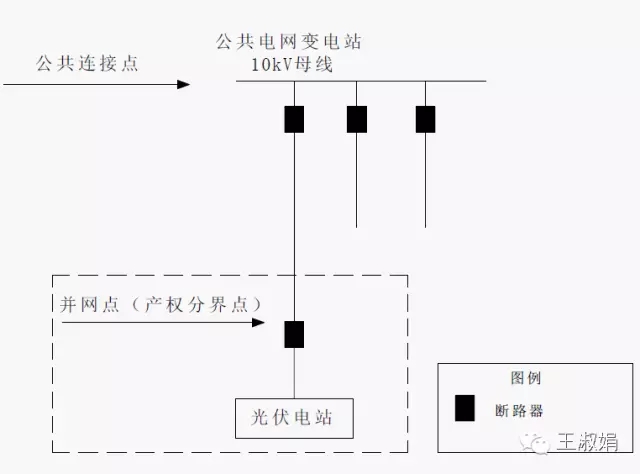

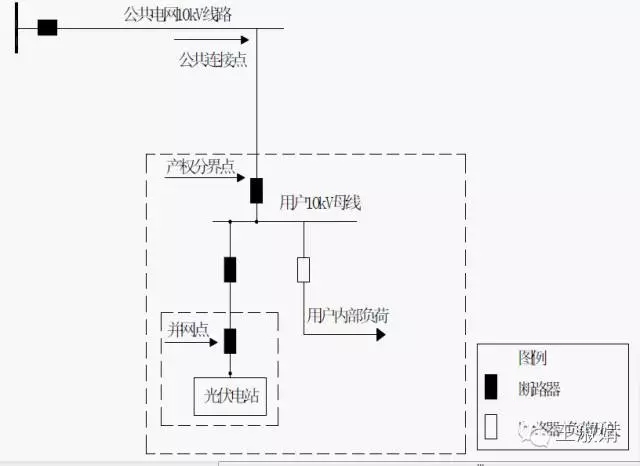

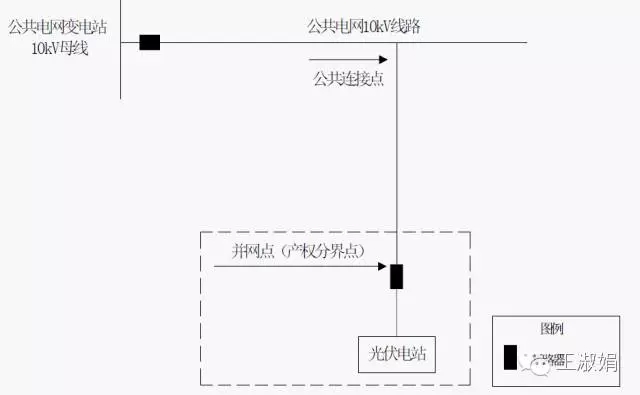

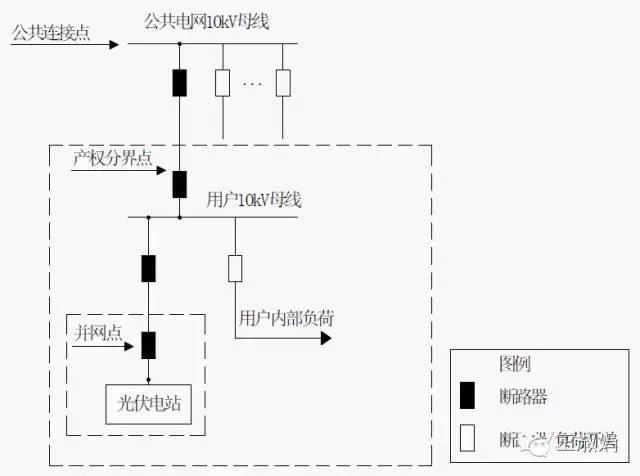

方案1編號： XGF10-T-1

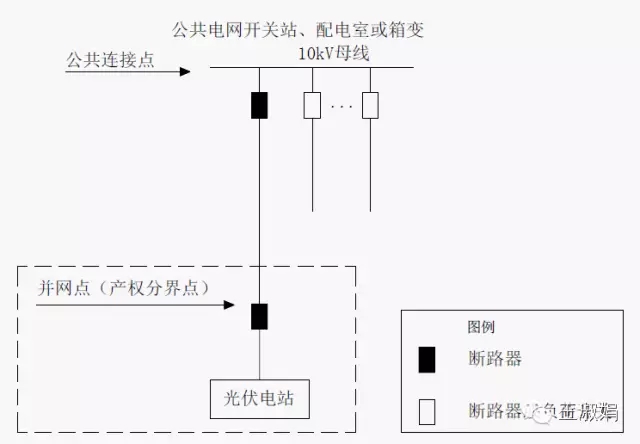

方案2編號： XGF10-T-2
方案3編號： XGF10-T-1
方案4編號： XGF10-Z-1
子方案1：專線接入公共電網
子方案2：T接接入公共電網

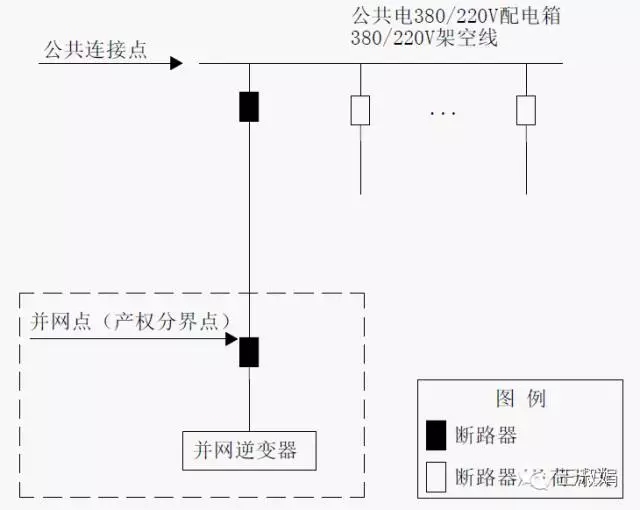

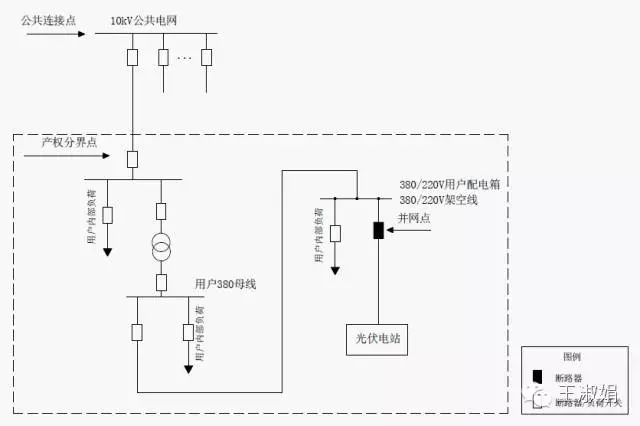

方案5編號： XGF380-T-1

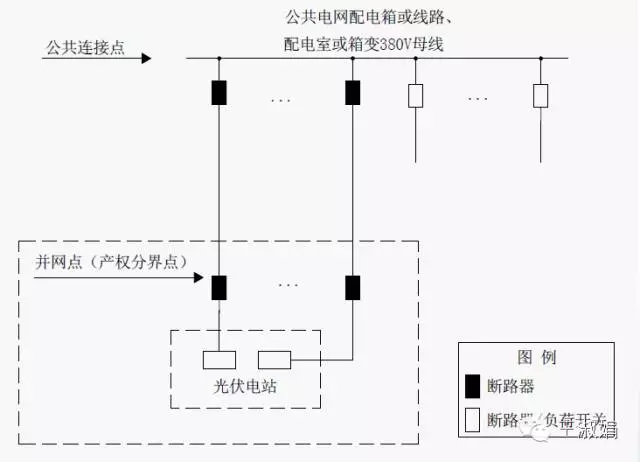

方案6編號： XGF380-T-2
方案7編號： XGF380-Z-1
子方案1：接入380用戶
子方案2：接入10kV用戶
方案8編號： XGF380-Z-2

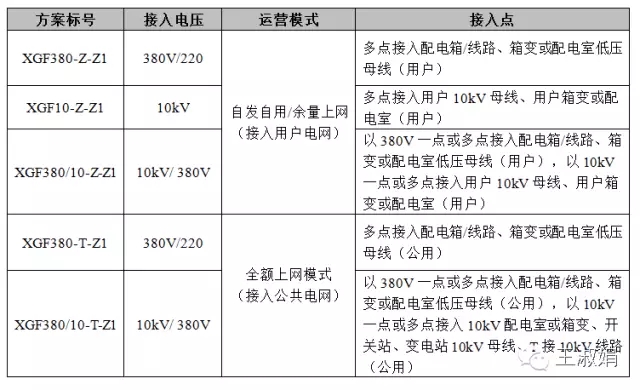

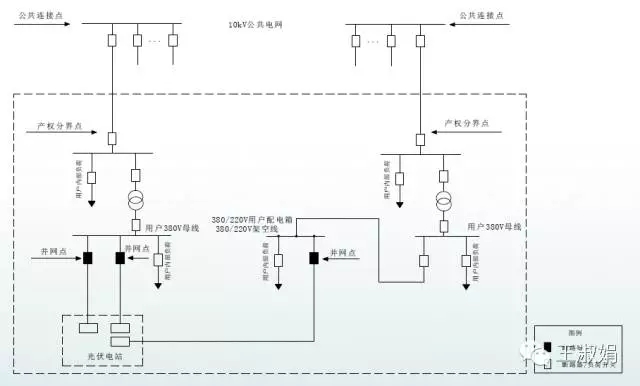

2多點組合方案

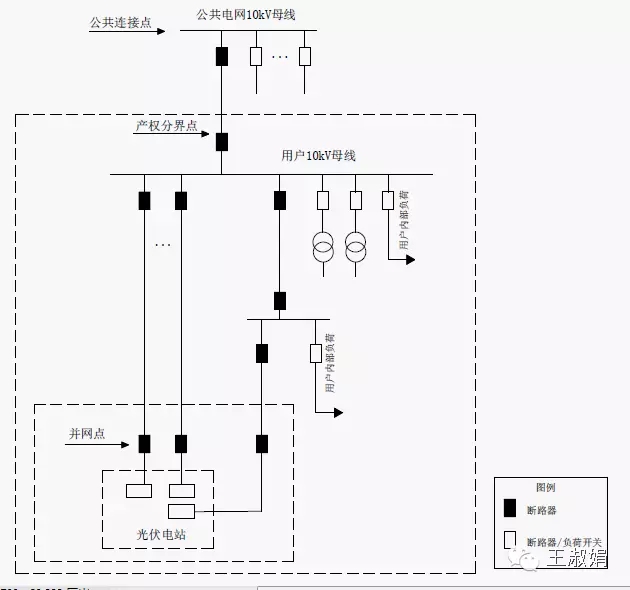

組合方案1編號： XGF380-Z-Z1
子方案1：接入380V用戶
子方案2：接入10kV用戶

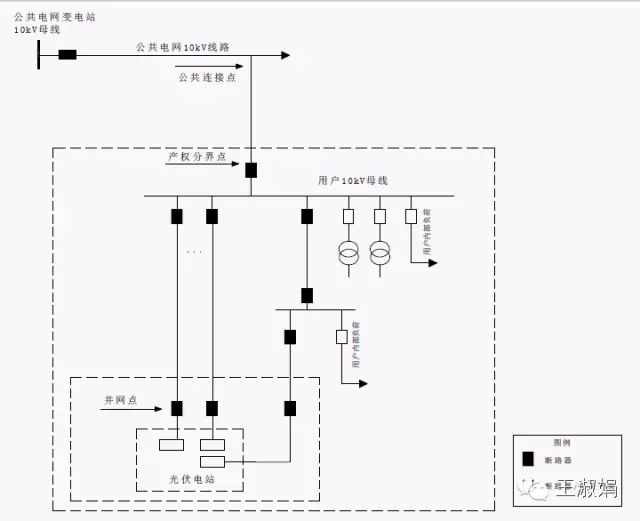

組合方案2編號： XGF10-Z-Z1
子方案1：專線接入公共電網
子方案2：T接接入公共電網

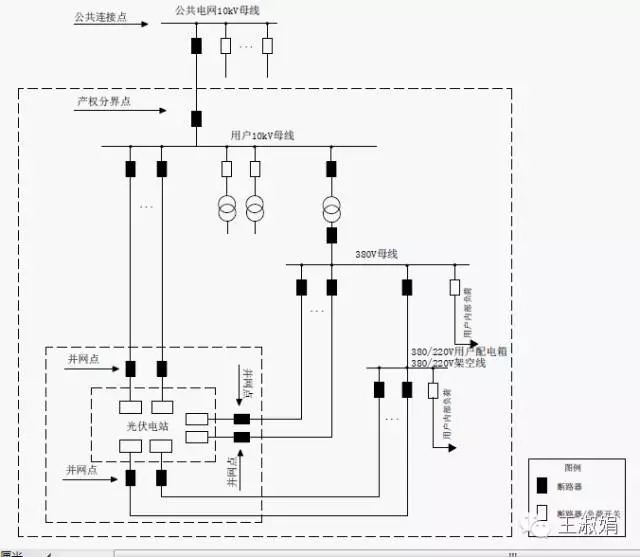

組合方案3編號：XGF380/10-Z-Z1

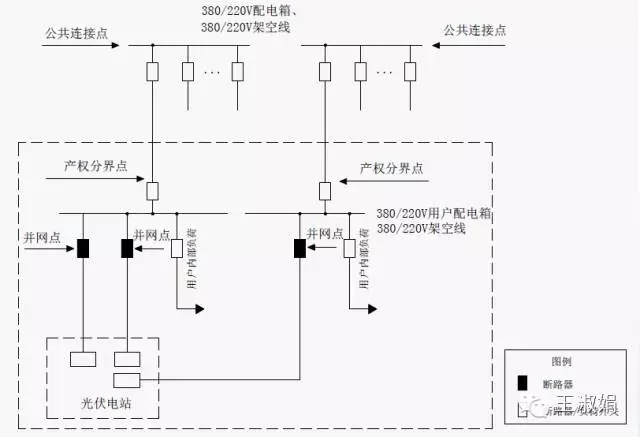

組合方案4編號： XGF380-T-Z1
組合方案5編號： XGF380/10-T-Z1
