中國儲能網訊中國制氫工業基礎良好：從化石能源到新能源制氫的過渡路徑清晰
01
中國工業副產氫產量充足
中國當前化工工業基礎具有強大和廣泛的制氫基礎，2015年國內副產氫（by-product production）的商用剩余量約為38萬噸/年（圖1），是190萬輛燃料電池車一年的燃料使用量（按每輛車年行駛兩萬公里計算）。
中國另有198萬噸/年的潛在專業制氫 (captive production) 產能可做后續氫源供應。不考慮物流運輸問題，上述約240萬噸氫源供應都無需新增資本投入。
所以，在中國氫能經濟發展的初期階段，中國工業制氫基礎有能力提供充足且廉價氫氣資源。

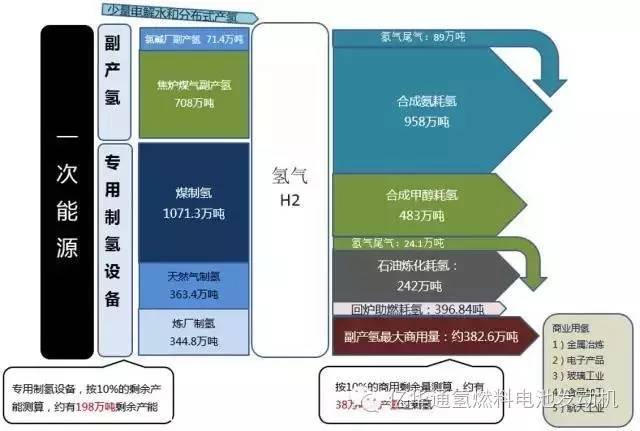

中國工業副產氫產能示意圖
02
煤制氫加碳捕捉技術將成為主流制氫路線
中國煤炭資源豐富且相對廉價，故將來煤制氫很有可能成為中國規模化制氫的主要途徑。但煤制氫工藝過程二氧化碳排放水平高，所以需要引入二氧化碳捕捉技術(Carbon Capture and Storage, CCS)，以降低碳排放。
目前二氧化碳捕捉技術（CCS）主要應用于火電和化工生產中，其工藝過程涉及三個步驟：二氧化碳的捕捉和分離，二氧化碳的輸送，以及二氧化碳的封存（圖2）。
據美國環境保護局的統計數據，二氧化碳捕捉技術（CCS）的應用可以減少火電廠80%-90%的二氧化碳排放量。
二氧化碳捕捉技術（CCS）在國際上早已被深入研究和實踐。2014年加拿大建成了世界上首個商業化的二氧化碳捕捉項目—邊界大壩火電廠。該項目在火電廠的基礎上整合了二氧化碳捕捉裝置，降低了發電過程中的碳排放量。
而國內的神華集團也早在2009年就在鄂爾多斯建設二氧化碳捕集和封存項目，近期神華集團已經在鄂爾多斯成功示范30萬噸二氧化碳封存技術。
隨著二氧化碳捕捉技術（CCS）的逐步成熟，煤制氫加二氧化碳捕捉技術的制氫工藝路線也會日益清晰，將為中國氫能經濟中長期發展提供充足的氫氣資源。

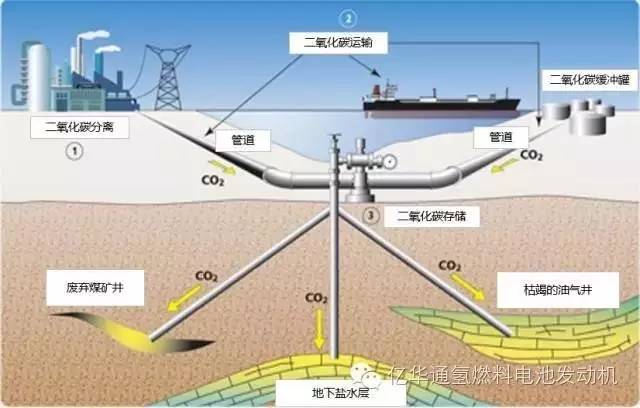

二氧化碳捕捉技術（CCS）示意圖
03
可再生能源制氫將實現能源的清潔生產與利用
國家能源局發布的《2015年度全國可再生能源電力發展監測評價報告》顯示，2015年我國棄風電量339億千瓦時（圖3），同比增加213億千瓦時，甘肅、新疆和吉林的棄風率均超過30%；西北地區出現了較為嚴重的棄光現象（圖4），甘肅棄光電量26億千瓦時、棄光率31%，新疆棄光電量18億千瓦時、棄光率26%。
西南地區棄水現象也同樣嚴重，四川棄水電量達到102億千瓦時，云南棄水電量152.6億千瓦時。
據此推算，2015年我國至少有642億千萬時的可再生能源沒有利用。如這些可再生能源用來電解制氫，則可以制備160.5億立方米的氫氣（按照制備每立方米氫氣耗費4度電來計算）。

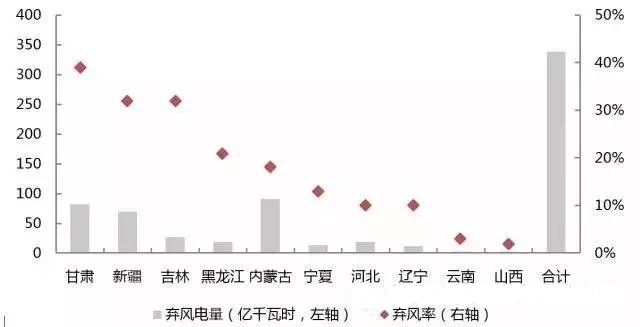

2015年全國風電限制出力（停機）情況

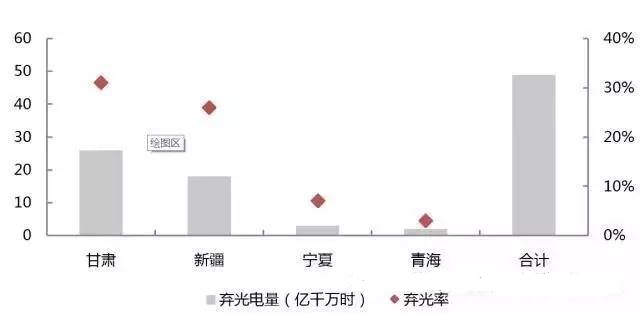

2015年全國光伏發電限制出力（停機）情況
目前棄光、棄風和棄水發電的成本價格為0.15元/度，據此計算出的電解水制氫成本為1.5元/立方米，這已經遠低于利用上網電電解水制氫的成本，且與化石燃料（煤、焦炭和天然氣）制氫的成本上限接近（表1）。
所以，未來氫能產業鏈下游儲運等環節一旦取得突破，新能源支持的大規模電解水制氫的市場份額將出現增長，氫能成本也會進一步降低。

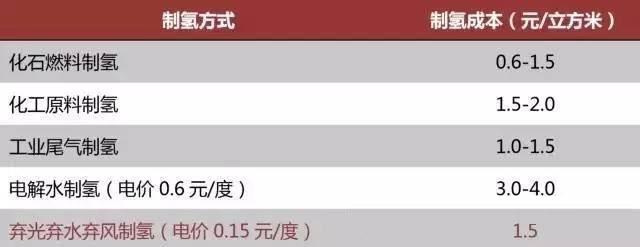

制氫成本對比
氫能在能源市場的多種應用場景將降低氫能的整體使用成本
目前市場對氫能使用存在一個明顯的誤區，即將氫能的應用范圍局限于傳統化工生產領域這一單一應用場景，由此而擔憂氫能基礎設施投入開銷巨大，且使用成本高昂。
事實上，氫能作為儲能介質能夠橫跨電力、供熱和燃料三個領域，促使能源供應端融合，提升能源使用效率，其應用模式可以抽象為以下三個方面：
01
電能到電能的轉換
電解制氫實現電能向氫能的轉化，必要時氫能可通過燃料電池再次轉化為電能。
02
電能到燃氣的轉換
電解制氫后，將氫氣直接混入天然氣管道，或者合成甲烷后混入天然氣管道；混合天然氣在終端作為燃料提供熱能。
03
電能到燃料的轉換
電解制氫后，氫氣作為燃料電池車的燃料，為汽車提供動力。
而氫能作為能源載體的具體應用模式涉及新能源制氫補充發電、燃料電池汽車、分布式發電等領域。
所以氫能的應用場景具有很強的多樣性，如未來能夠形成電力、供熱和燃料相互交叉的應用網絡，將大幅降低其使用成本。

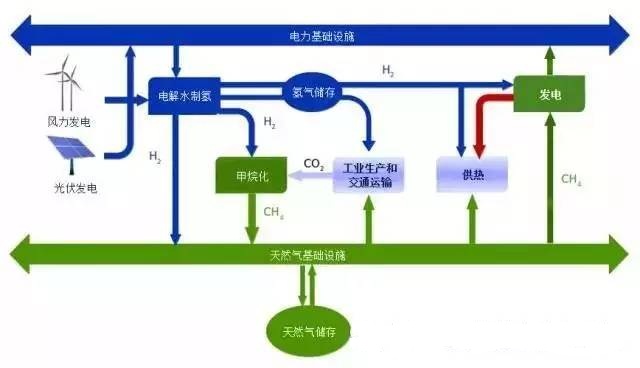

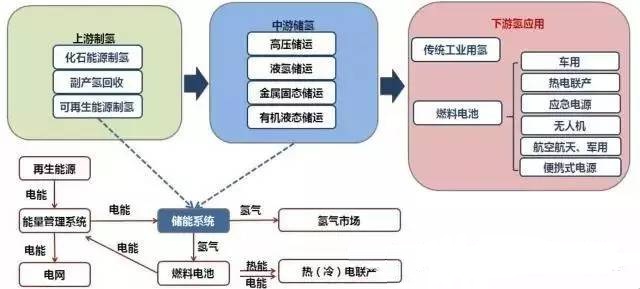

氫能作為儲能介質能夠橫跨電力、供熱和燃料三個領域
應用一：傳統石油化工生產的原材料
中國目前年產氫氣2000萬噸，其中50%用于石油和煤化工領域，45%用于合成氨。所以中國對于氫氣的應用主要集中在石化生產領域，即氫氣的傳統使用領域（表2）。
在這些生產過程中，氫氣是直接參與反應的原材料。相對于傳統應用領域，氫能在新能源方面的應用份額很低，說明中國氫能經濟的發展還處于萌芽階段。

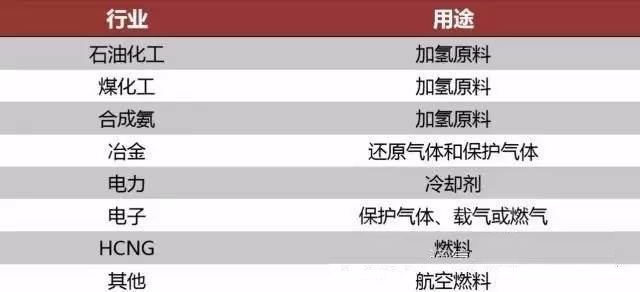

氫氣的傳統應用領域
應用二：氫能可實現再生能源補充發電
近幾年，以德國為首的西歐國家正嘗試探索風電、太陽能電解制氫，并用天然氣管道輸送氫氣或氫氣制甲烷的氫能發展模式，即電轉氣（power to gas, P2G）模式（圖6）。
電轉氣（P2G）模式的第一步是利用風能和太陽能等可再生能源產生的電能電解水制取氫氣。
第二步是氫氣與二氧化碳反應制備甲烷，再通過天然氣管道與天然氣混合儲存運輸；或者直接將制得的氫氣與天然氣按一定比例混合后，再通過天然氣管道進行儲存運輸。
截至2016年1月，歐洲地區已經建成了50個電轉氣（P2G）示范項目。
電轉氣（Powerto Gas）概念圖解

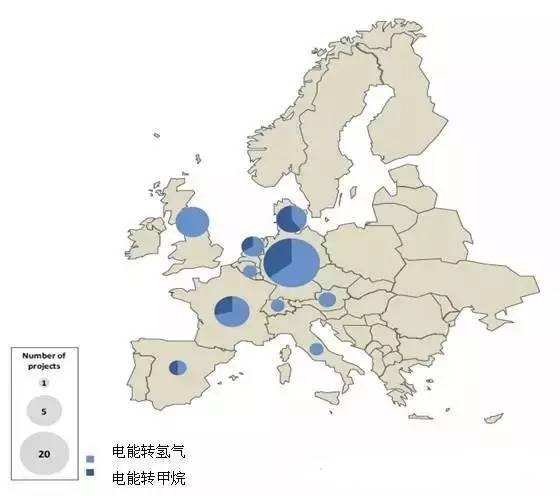

歐洲電轉氣（Powerto Gas）示范項目建設情況
目前中國主要城市的天然氣管道建設已經較為完備，具有發展電轉氣（P2G）的初步基礎。中國發展電轉氣（P2G）具有多重重大意義。
一是通過發展電轉氣（P2G）可實現可再生能源補充發電。目前風能和太陽能等可再生能源發電的難點在于發電的波動性。波動的可再生能源使發電高峰和用電高峰產生錯配，造成并網困難。
但如果波動的可再生能源先轉化成氫能儲存起來，在用電高峰時，再轉化為電能，就可實現可再生能源補充發電。
二是降低氫能的儲運成本。目前氫氣主要通過高壓壓縮和液化等方式儲存和運輸，儲運費用占氫氣售價的40%至70%。儲運費用過高成為阻礙氫能推廣的一個重要原因。
如果通過現有天然氣管道輸送氫氣，則輸送壓力較低，且能夠連續供氣，所以氫氣的儲運成本可以大幅降低。
三是電轉氣（P2G）的應用能夠提高可再生能源在中國能源消費中的占比，減少化石燃料的使用，有助于減少污染和碳排放。
應用三：以氫燃料電池為核心的分布式能源網絡可提高能源利用率
氫能不但能夠?qū)崿F(xiàn)前文所述的并網發電，還因其儲運的機動性，可以依托氫燃料電池技術，建立分布式能源網絡，做到區域或城市電力、熱能和冷能的聯合供應。
燃料電池自身的能源轉化效率高，且分布式能源系統的能源輸送距離短，以氫燃料電池為核心的能源網絡的能源利用率明顯高于傳統能源網絡。

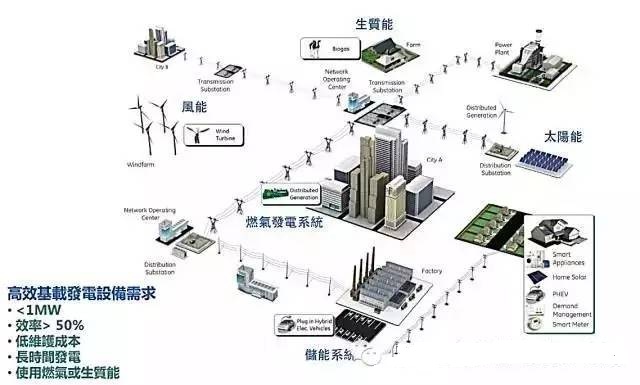

分布式發電網絡示意圖
日本東京天然氣公司和松下公司聯合研發的家庭分布式能源系統Ene-Farm已經在日本成功推廣。
該系統的燃料電池以天然氣管道輸送的氫氣為燃料，發電和用電地點相同，且發電產生的熱量也被用來供熱。整個系統的能源利用效率高達95%，而傳統天然氣發電加鍋爐供熱的能源效率僅有68.7%（圖10）。
根據東京天然氣公司和松下公司公布的數據，Ene-Farm可以減少37%的一次能源使用量和49%的二氧化碳排放量。

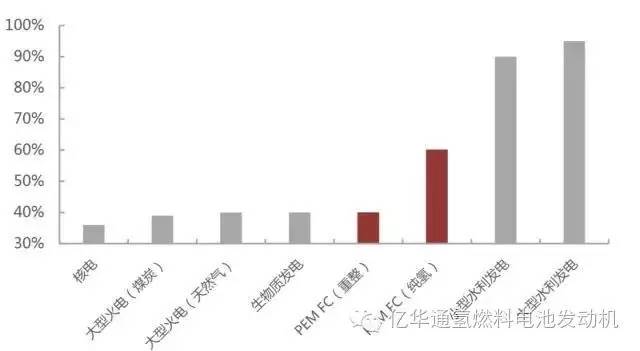

氫氧質子交換膜燃料電池的發電效率約為60% 僅低于水利發電效率
分布式的燃料電池熱電聯產，將使得整體能源轉化效率大幅提高
應用四：燃料電池客車或成為中國氫燃料電池汽車發展的突破口
國外汽車生產廠商經過多年技術積累，已經為燃料電池車的商業化打下了良好基礎。配合靈活的銷售方案，包括美國、德國、丹麥、英國在內的國家的燃料電池汽車，正在從概念車逐步向商業化生產過渡。
目前豐田Mirai、現代iX35以及本田Clarity燃料電池汽車已實現商業化生產。

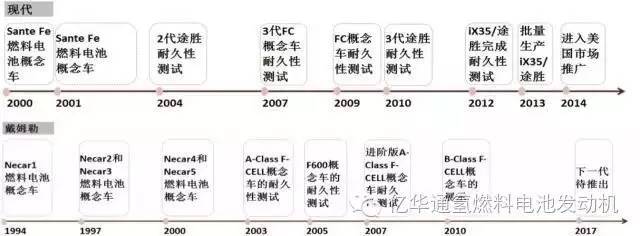

傳統車企的燃料電池發展路徑
而燃料電池的研發和技術進步速度也在加快，預計未來2-3年內，會有多輛概念車型步入商業化。

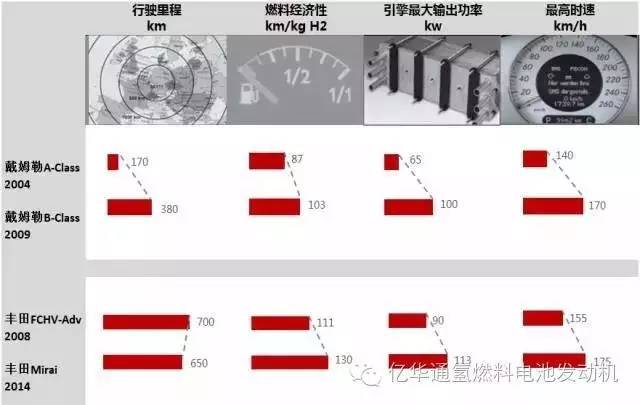

燃料電池汽車性能在逐步提高
而燃料電池客車因技術門檻相對較低、具有良好的宣傳推廣效應、以及加氫站布局存在優勢的原因，有可能成為中國燃料電池汽車發展的突破口。
2015年中國燃料電池客車的訂單數量出現了明顯增長。
2015年4月，宇通與北京億華通公司簽訂了100輛燃料電池客車合作意向書；5月福田汽車接到了有車（北京）新能源汽車租賃有限公司購買100輛歐輝氫燃料電池電動客車的訂單，采用北京億華通第三代氫燃料電池發動機動力系統；6月佛山飛馳宣布簽署了28輛燃料電池客車訂單，北京億華通提供氫燃料電池發動機系統集成。

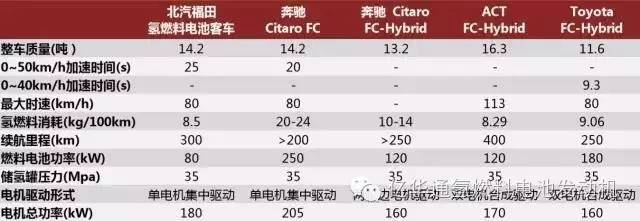

國內外燃料電池客車性能對比
氫能在中國能源市場的突破點在于基礎設施建設，政府的扶持和明晰規劃是關鍵
基礎建設是發展氫能經濟的突破口，而政府補貼和明晰的發展規劃是關鍵不同于其他新能源，氫能經濟的中間環節至關重要。
以加氫站為例，其前期投資巨大，單個產業和個體企業無法獨立承擔。據IEA的估計，加氫站的累計現金流在加氫站運營后的10-15年都處于負值。
為了確保氫能經濟在發展初期能夠順利開展，德國和日本的政府部門都為氫能經濟制定了清晰、周密的發展方針，并提供全面的政策及資金支持。
而目前中國政府對氫能經濟的補貼主要集中在加氫站建設和燃料電池車的銷售環節：
a. 每建設一個加氫站的國家補貼為400萬元；
b. 每銷售一輛燃料電池商用車最高可獲得50萬元的地方補貼和50萬元的國家補貼。

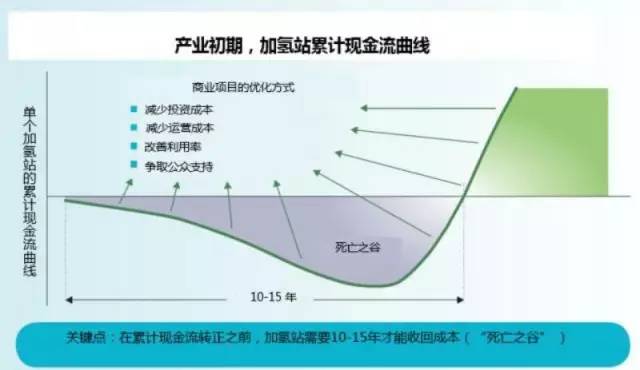

如沒有政府支持，加氫站累計現金流長期處于負區間
德國模式：自上而下
德國氫能經濟走的是一條由上至下的發展道路。首先重點發展P2G模式，以期盡快為下游氫能應用提供便捷的基礎設施，進而激活下游應用場景。在氫能基礎設施布局方面，德國政府采取以核心城市為中心，并依托完備的天然氣管道系統逐步向外延擴展。
與此同時，德國政府和產業資本也積極推動氫能基礎設施的發展和建設。德國政府牽頭成立了國家全資公司（National Organization Hydrogen and Fuel Cell Technology, NOW GmbH），以支持氫能經濟的初期發展。該公司的管理層由德國聯通署、建筑與城市發展部等5個部門組成。
為推動氫能發展項目的實施，NOW啟動了NIP計劃（National Hydrogen and Fuel CellTechnology Innovation Program）。通過NIP計劃，共募集14億歐元的專項資金用于2007年至2016年的氫能項目開發。
募集資金中的7億歐元由德國政府出資，剩余資金則按項目合作制度由產業提供。除此而外，由AirLiquide，Daimler，Linde，OMV，Shell 和 Total六家氫能產業的龍頭企業結成了H2 Mobility 聯盟，以社會產業資本的身份通NOW一同支持德國氫能產業發展。
德國其他氫能產業資本也全力支持氫能經濟發展，目前有約300家上下游公司（包括汽車廠商和各類配件供應商）準備投入超過20億歐元，用于推動氫能基礎設施建設。
德國有遍及全國的天然氣管道發展P2G有天然的優勢
德國首先在人口密度高的地區建設氫能的基礎設施并逐步向外延拓展

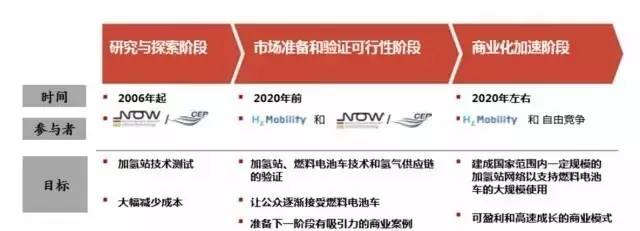

NOW領頭的德國氫能經濟發展規劃
日本模式：自下而上
因能源匱乏，日本很早就將氫能經濟視為未來國家能源的發展方向，并已持續推廣氫能經濟多年。2014年6月日本通過了新的氫能發展政策，從更廣的維度加速推進氫能經濟發展。該政策主要內容包括以下幾點：
a. 明確了當前到2050年之間的氫能長期發展路線圖；
b. 推廣氫能發電，以及氫能在叉車和船舶方面的應用；
c. 建立廉價的氫氣系統，促使氫能應用多樣化，并于2020年初步構建國際氫能供應鏈；
d. 在日本奧運會上展示氫能經濟成果。
從日本氫能經濟三階段任務可以看出，其選擇的是自下而上的發展路徑。日本希望在前期著重普及氫能及燃料電池的下游應用，并不斷拓展下游市場規模。

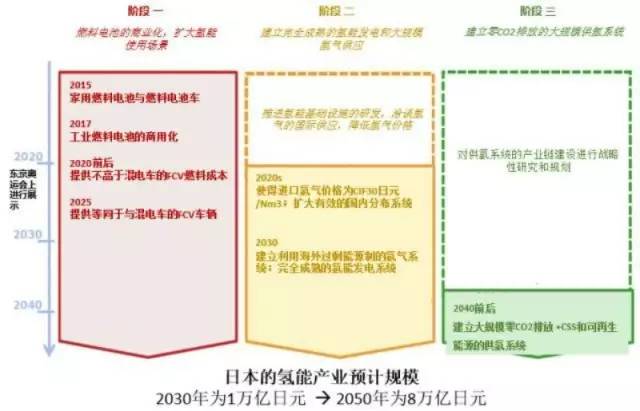

日本氫能經濟路線圖
為了推進氫能經濟的初期發展，2014年日本提供約46億日元的財政補貼資金，2015年則為89億日元。這些資金將用于補貼50%的加氫站建設成本。
在基礎設施布局方面，日本與德國一樣，首先在人口密集的區域建設基礎設施。日本將前期的基礎設施建在車輛集中且可能首先商業化的城市，并將加氫站布局在四個核心地區之間的高速公路上。

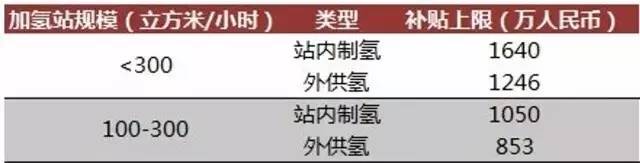

日本對加氫站的補貼標準
日本的人口集中在，關東、名古屋、關西以及福岡地區
日本將加氫站重點建設在人口和車輛集中的地區
中國急需需要發展氫能
全國40%的汽車集中于東部地區，高水平的汽車保有量造成城市擁堵，加劇空氣污染。據OECD組織估算，中國大氣污染造成的死亡人數將長期高于全球平均水平，中國環境壓力已接近極限。

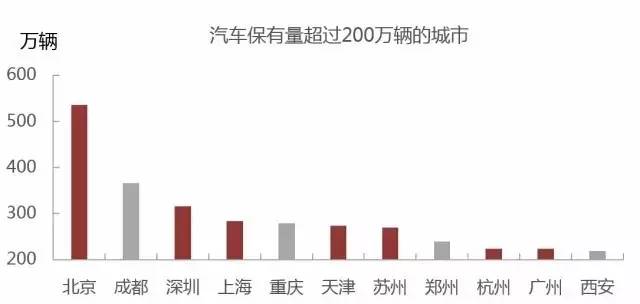

2015年中國汽車 保有量超過200萬輛的城市共有11個，其中東部沿海城市占7個

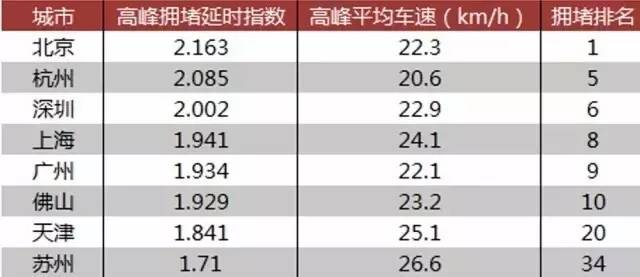

2016年2季度全國交通擁堵排名顯示，東部汽車保有量高的地區擁堵嚴重
在二氧化碳排放方面，中國作為《巴黎氣候變化協定》的締約國，承諾在2030年使二氧化碳排放達到峰值，并且將非化石能源在一次能源中的比重提升到20%。中國作為全球碳排放第一大國，加上以煤炭為主的能源結構，未來二氧化碳減排壓力巨大。
綜合上述因素，在條件成熟的情況下，中國東部發達地區將會率先開展氫能經濟的發展建設。

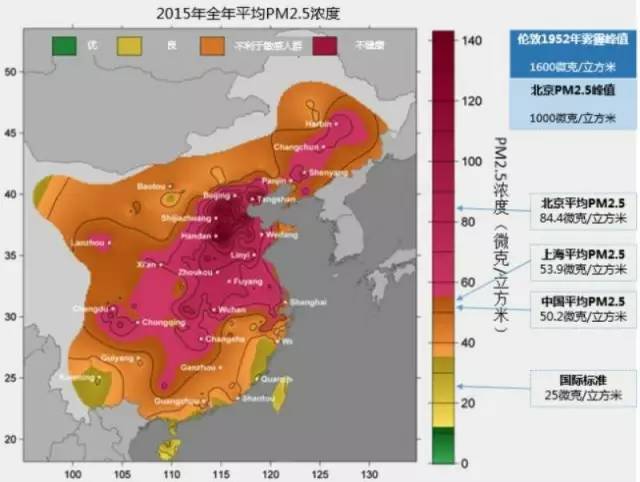

中國東部地區整體PM2.5水平遠超國際標準（25微克/立方米）

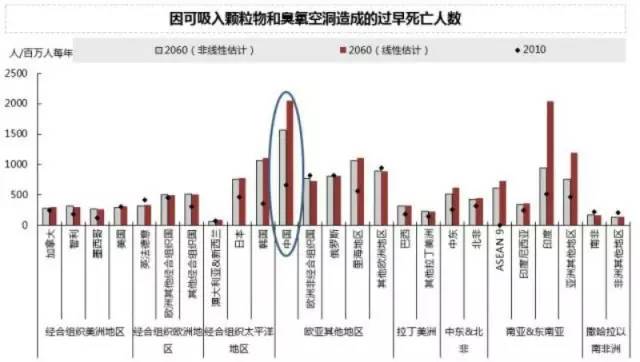

中國大氣污染造成的死亡人數將長期高于全球其他地區，中國環境已接近極限
雖然中國氫能是否成為電力一樣廣泛適用的能源載體尚有很大的不確定性，但作為融合分布式能源供應轉換、無污染和高效靈活的能源媒介，其市場潛力和未來貢獻卻是毋庸置疑的。
中國的環境壓力遠遠大于其他國家，同時中國現行體制又適合高效的基礎設施建設和政府推動的產業發展。在中國經濟增速放緩，傳統經濟投資發力的市場環境下，氫能經濟在中國無疑具有天時地利與人和的優勢，不可錯失良機。
