中國儲能網訊：時下，家庭光伏作為高收益、幾乎零風險的投資方式，為廣大居民所接受，很多人想建，但是卻對家庭光伏如何建設感到很迷茫，下面小編就詳細解剖家庭光伏電站的設計建設過程。
確定安裝容量
確定光伏電站的安裝位置，電站不能有建筑、樹木遮擋形成陰影;根據可用面積估算電站容量，一般地面和平屋頂每平方米可安裝組件容量為60~100W左右。
選擇并網方式
以一個可用面積為50m2的屋頂為例，可建設一個5kW的電站。

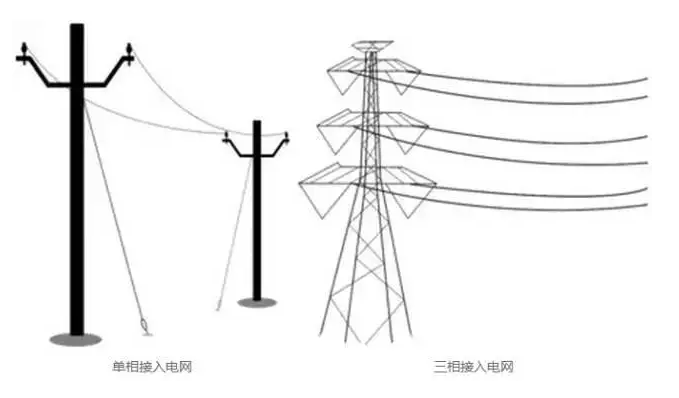

根據接入家庭的電網形式確定是采用單相還是三相并網。
選擇并網模式

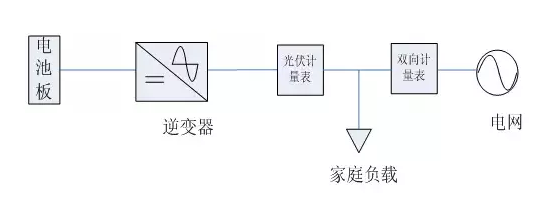

自發自用余電上網：即光伏發的電供自家使用，用不完的賣給電網。這種模式適合白天用電量較大的家庭，自用比例越高，成本回收周期越短。
收益=度電補貼+賣電收益+節省電費

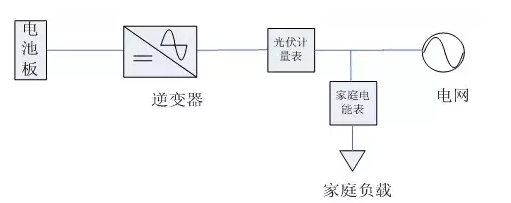

全額上網：即光伏發的電全部賣給電網，自己一度都不用，這種情況下以當?shù)毓夥l(fā)電標桿上網電價收購電站所發的全部電量。
收益=度電補貼+賣電收益
全額上網并網模式適合白天用電量較少的家庭，并網簡單，享受全額上網電價。
選擇光伏組件
根據項目要求、成本、轉換效率和可用面積、選擇單晶或者多晶組件。
選擇逆變器
家用電站系統，并網電壓為220V，組件總功率為6050Wp，根據逆變器的最大直流輸入功率，選擇合適的逆變器。
選擇并網配電箱
配電箱內部器件組成：

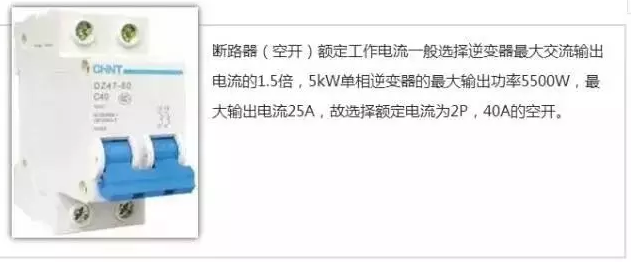

1. 逆變器側開關

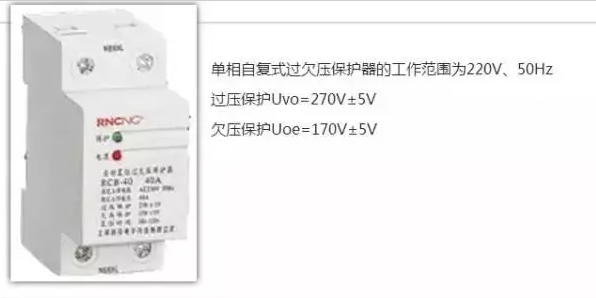

2. 自復式過欠壓保護器
3. 防雷器開關
4. 防雷器

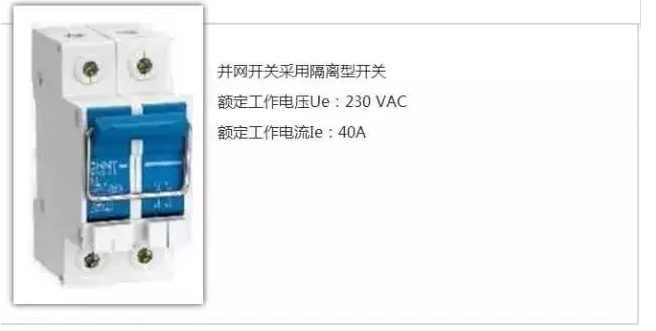

5. 并網隔離開關
選擇交直流線纜
直流電纜要求：直流電纜一般選擇光伏認證專用線纜，目前常用的是PV1-F1*4mm。光伏陣列到逆變器的直流電纜長度應盡可能短，以減少線纜上的功率損耗。
交流電纜要求：交流線纜一般選用YJV型電纜，根據逆變器最大輸出電流，查詢線纜載流量，可確定線纜的型號。
5kW逆變器配置3*4mm2銅芯線纜即可滿足載流要求。
組件排布
組件朝向：理想的安裝方位角是正南
組件傾角：系統最佳傾角近似于當?shù)鼐暥冉?，或者根?jù)屋頂結構，組件平行于屋頂坡度鋪設，使用角度測量儀可測量傾角。
組件前后排間距：間距應能保證冬至日早上9點至下午3點太陽能電池方陣不被遮擋。通過使用EXCEL表公式計算，選擇緯度、組件寬度、長度、傾角即可計算出合適間距。以廣州地區(北緯23°)為例：
選擇支架
支架要求：
1. 支架的搭建除了要保證組件的最佳傾角和朝向，應盡可能在屋頂上留有足夠間距。
2. 支架材質使用不銹鋼或者熱鍍鋅鋼材，以起到防腐的目的。
3. 支架應保證組件底部高于底面不小于15CM，以避免組件浸水和雨水濺落組件表面。
逆變器安裝環境
逆變器安裝要求：
1. 盡量避免安裝在陽光直射區域
2. 盡量避免安裝在易受雨淋的位置
3. 安裝位置需通風散熱較好
接地保護
接地的重要性：電氣接地可以防止設備短路、漏電引起的組件或逆變器損壞甚至燒毀，和保護人體觸碰帶電金屬部件時不會遭受電擊傷害。
電氣接地系統包括：組件邊框接地、逆變器接地、配電柜接地。
組件接地：組件的鋁合金邊框與支架進行連接，再通過引下線完成可靠接地。
逆變器接地：交流接線端子的PE端和機箱外殼的PE接地。
配電柜接地：使用接地線連至接地排上或者就近框架接地。
防雷接地：光伏電站安裝在建筑的頂部，容易遭受雷擊，雷擊產生的浪涌電流會損壞逆變器等系統設備，所以電站需要d防雷接地，將浪涌電流導引至地下起到保護系統的作用。
