中國儲能網訊：本文主要介紹了空氣散熱器原理、結構及在太陽能集熱系統過熱情況下的選型計算，對于散熱器的管路連接及控制思路進行的闡述，該產品能很好地解決太陽能系統的過熱問題。
一、空氣散熱器運行原理：

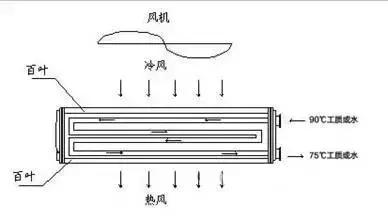

空氣散熱器運行原理

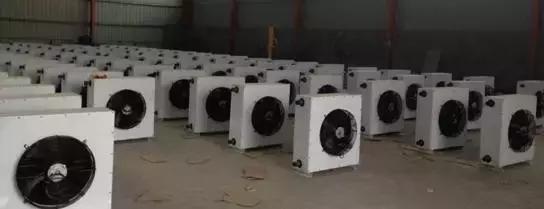

空氣散熱器
空氣散熱器又名空冷器、風冷器，是用空氣進行冷卻的熱交換裝置。小型空冷器由翅片管束，構架，風機三個基本部分組成?？绽淦骼脛?dòng)力帶動風機葉輪轉動，產生的渦流不斷將空氣吸入，冷空氣與換熱翅片接觸后傳遞熱量，將管內的介質冷卻，使介質達到出口設計的溫度。
二、太陽能系統過熱解決方式
太陽能集熱系統在工作中，尤其是夏季，經常會出現產生大量熱量無法消耗或儲存的問題，致使太陽能系統產生過熱現象，危害系統安全，造成系統運行不穩定等情況，解決方式之一就是利用空氣散熱器散熱，將太陽能系統收集的熱量散發到環境中去，保證系統安全。

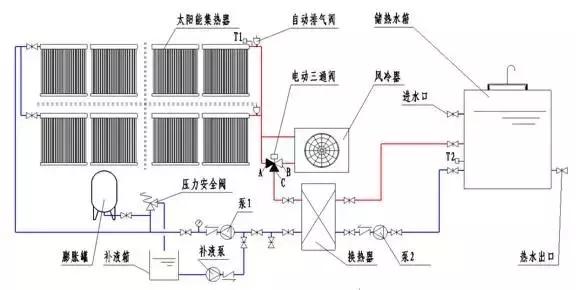

空冷器在太陽能系統中應用
空冷器在太陽能系統中的運行原理：①當溫度T1<95℃時，電動三通閥A口和C口相通，B口關閉，太陽能集熱系統運行處于集熱工作狀態;②當溫度T1≥95℃時，電動三通閥A口關閉，B口和C口相通，同事風冷器啟動，太陽能集熱系統系統運行處于散熱降溫工作狀態，直至溫度T1<95℃，恢復①的運行工作狀態。
三、太陽能系統過熱量的計算
解決太陽能系統過熱首先要保證散熱器的功率要大于集熱器的吸熱功率，太陽能系統吸熱功率在環境溫度高、陽光資源好時最大，所以，散熱器一般按夏季太陽能系統中午前后的工況來選型設計。

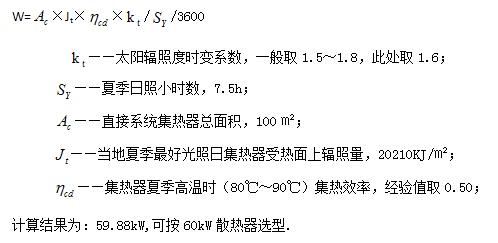

以濟南夏季為例，100平米太陽能集熱器，其吸熱功率計算為：
四、散熱器設計選型：

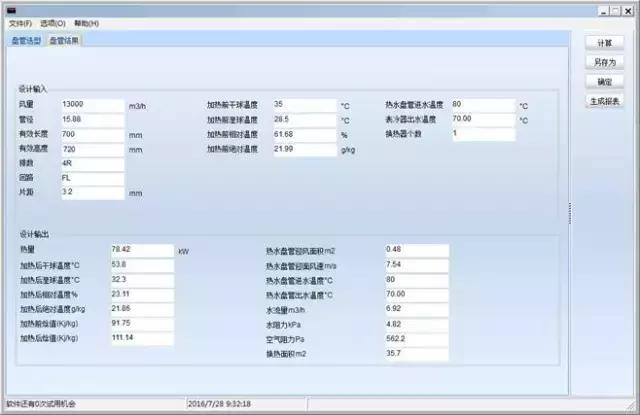

采用軟件進行散熱器的設計選

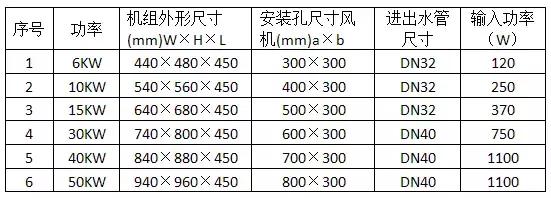

相關散熱器功率及有關參數

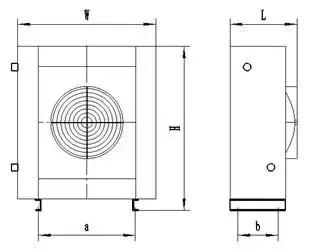

尺寸示意圖

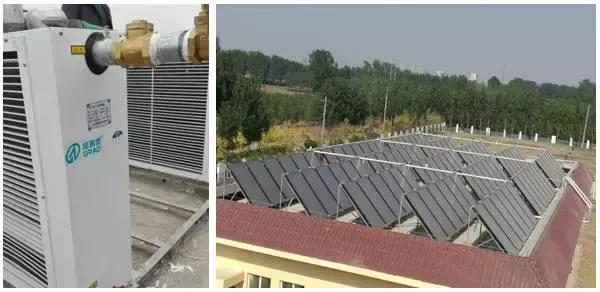

五、應用
